一、适合范围
本文档适合大彩PM 4G系列串口屏产品使用。
二、适合范围
1. VisualTFT软件版本：V3.0.1.1112及以上的版本。
2. 串口屏硬件版本：M系列固件 >= V6.3.257.00。
三、概述
本例程中，通过获取天气、定位来介绍4G的HTTP GET的应用。
四、参考资料
《LUA 脚本API V1.4》可通过以下链接下载物联型开发包获取:
http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html
《LUA基础学习》可通过以下链接下载物联型开发包获取:
http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html
LUA脚本初学者可以通过下面链接进行学习。
http://www.runoob.com/lua/lua-arrays.html
AT指令，可以通过下面子连接了解
http://www.openluat.com/Product/file/asr1802/Luat%204G模块AT命令手册V4.2.8.pdf
百度地图API逆地址解析:
http://lbsyun.baidu.com/index.php?title=webapi/guide/webservice-geocoding-abroad
济南易客云网络科技提供HTTP天气访问接口:
付费：https://www.tianqiapi.com/index/doc?version=v61
免费：https://www.tianqiapi.com/index/doc?version=v6
五、教程实现
本文主要将以下2点进行说明：
1. 准备工程素材；
2. 配置串口屏工程；
5.1 准备工程素材
在实现例程前需要作以下3个准备：
1.硬件平台；
2.软件平台；
3.UI素材；

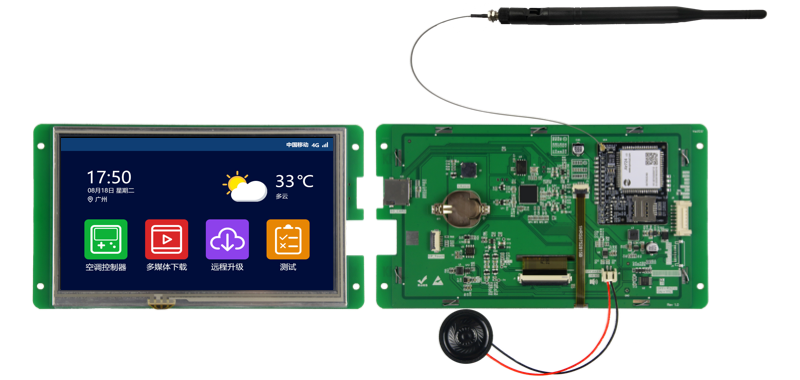

该例程使用大彩M系列7寸串口屏DC80480M070_1111_0T为验证开发平台。如图5-1所示；
图5-1M系列7寸串口屏
其他尺寸的串口屏均可借鉴此教程。
使用大彩自主研发的上位机软件VisualTFT配置工程，登录http://www.gz-dc.com/下载。如图5-2所示；
图5-2下载软件
5.2 配置串口屏工程
本文主要介绍以下2点：
(1)画面配置
(2)LUA编辑
在画面ID0中，SIM卡信息显示、地点、时间及天气4部分组成。
SIM卡信息：图标件ID1表示信号等级、文本控件ID2表示运营商、文本控件ID3用于显示SIM卡ID。
地点：文本控件ID7于显示所在的城市。
时间日期：文本控件ID5用于显示时间，文本控件ID6用于显示日期。
温度天气：文本控件ID8显示温度，文本控件ID9用于用于显示天气描述（多云、晴等），图标控件ID10显示多云等等的图标。

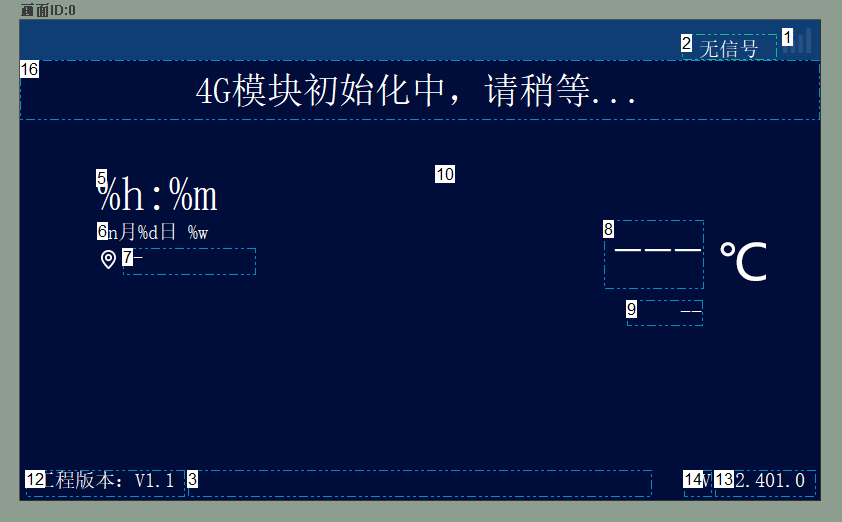

画面配置如图5-3所示：
注意：其他非关键控件不在一一介绍，下文不在累述
图5-3画面配置
本例程中，屏幕上电执行初始化操作，如加载4G AT 指令的库、初始化和4G模块的交互的函数、初始化4G模块、开启定时器获取运营商和信号值。
当4G模块初始化完成后，获取运营商/信号值以及获取经纬度。当4G模块返回对应经纬度后，根据经纬度得到所在城市，在根据城市获取该城市的气温以及天气状态。流程如下所示。
1.初始化
调用系统函数on_init()执行代码如程序清单 1所示：
温馨提示：因平台限制， 程序清单1初始化 请移步下载http://www.gz-dc.com/article/id/6645.html
核心API函数
1)dofile (filename)
加载文件：本例程中加载4G AT 指令的库
2)uart_set_baudrate3(speed)
设置串口3的波特率：串口3为屏幕和4G模块通讯的串口
3)on_air_recv_data(packet)
串口接收4G模块的返回数据的回调。
4)air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)
设置4G库函数的回调。形参类型为函数，参数依次为命令发送函数，命令回调函数、调试信息打印函数，可自定义函数名。
5)at_cops_csq()
自定义封装函数，获取运行商和信号值
6)air_cmd_add(sendstr,ackstr,timeout,retry,callback)
屏幕向4G模块发送AT指令
注：如果没有设置超时重发次数，则超时时直接发送队列中的下一条指令。
7)on_air_resp_callback(key, value)
4G应答屏幕回调函数：屏幕发送AT指令，4G应答后均会回调该函数，本函数如air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)函数设置。
2.获取经纬度
当4G初始化完成后，获取经纬度，代码如程序清单 2所示：
温馨提示：因平台限制，程序清单 2获取经纬度 请移步下载http://www.gz-dc.com/article/id/6645.html
核心API函数
1)get_local_latitude_longitude()
获取经纬度。屏幕向4G模块发送获取经纬度的AT指令’AT+CIPGSMLOC=1,1’,在on_air_resp_callback回调函数解析返回的数据。
3.获取城市名
当获取经纬度后，根据经纬度，获取所在的城市，代码如程序清单 3所示：
温馨提示：因平台限制，程序清单3获取所在城市 请移步下载http://www.gz-dc.com/article/id/6645.html
核心API函数
1)baiduAPI_get_local ()
函数内部封装4G AT指令集HTTP Get资源请求函数air_http_get（），本例程中根据百度提供的资源接口，拼接经纬度发送请求。若百度响应改请求，则触发回到平baiduAPI_get_local_cb（）函数。
4.获取时间/天气
当获取经中文城市名称后，获取所在的该城市的温度和天气，代码程序清单 4所示：
温馨提示：因平台限制， 程序清单 4获取天气 请移步下载http://www.gz-dc.com/article/id/6645.html
核心API函数
1)http_get_wea_and_tim e()
函数内部封装4G AT指令集HTTP Get资源请求函数air_http_get（），本例程中根据济南易客云网络科技提供付费和免费的资源接口。其中免费的访问获取次数是200次/天，付费的是5000次/天。该服务器响应请求自动回调on_get_wea_cb处理响应的信息。同理，获取同步云端时间调用http_get_time()即可。
5.3下载工程
在菜单栏中，文件→打开工程目录，在‘dciot_build’目录的‘private’文件夹拷贝到SD卡中，如图5-4和图5-5所示；把SD卡接上串口屏后重新上电，等到提示烧录工程成功后，拔掉SD卡重新上电即可。

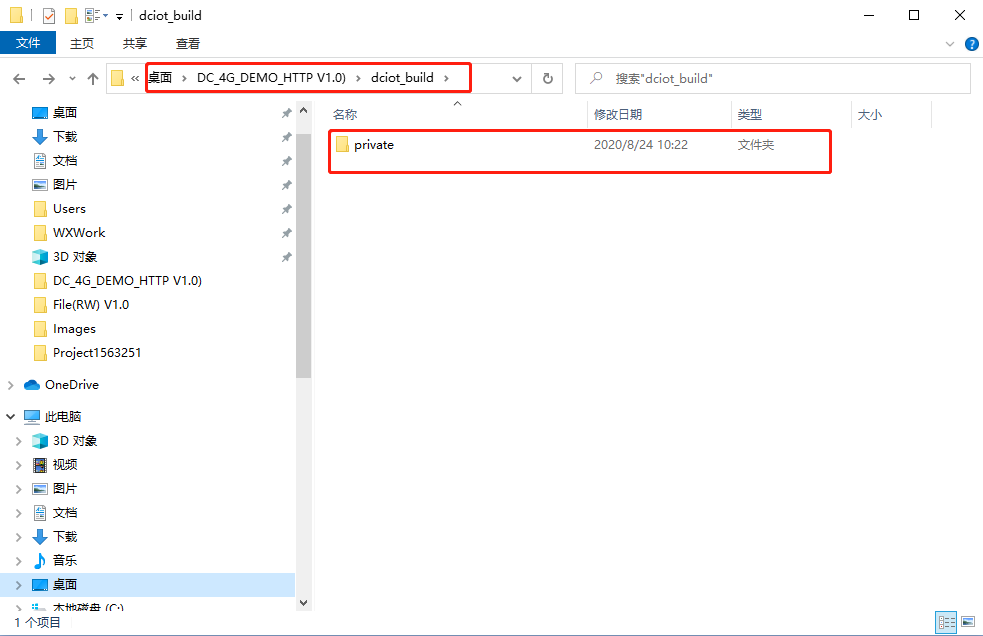

图5-4下载文件

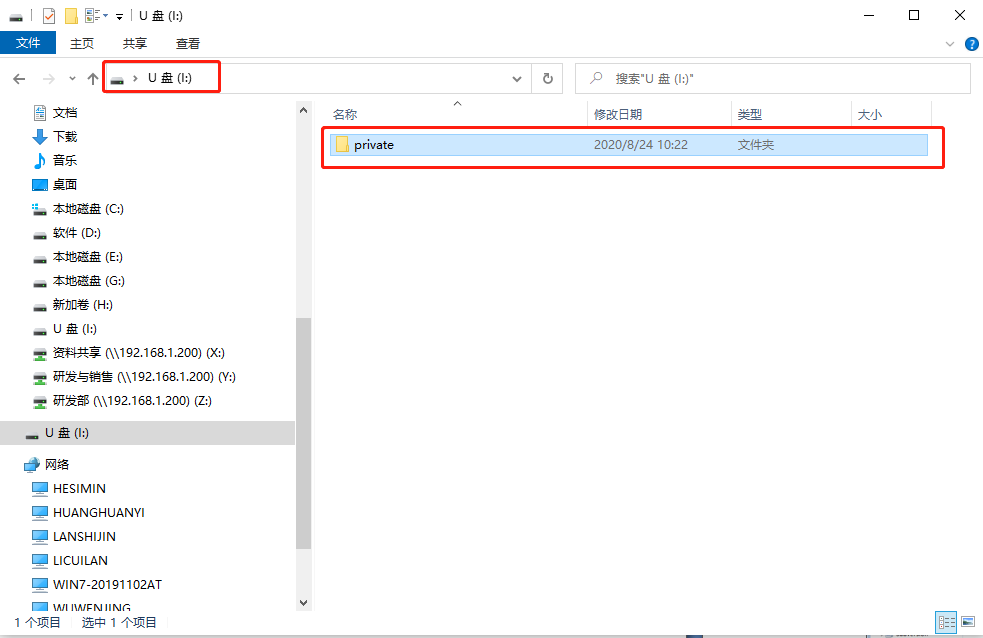

图5-5拷贝到SD卡
