无源型两线制模拟信号电流转电压(IV转换)变送器

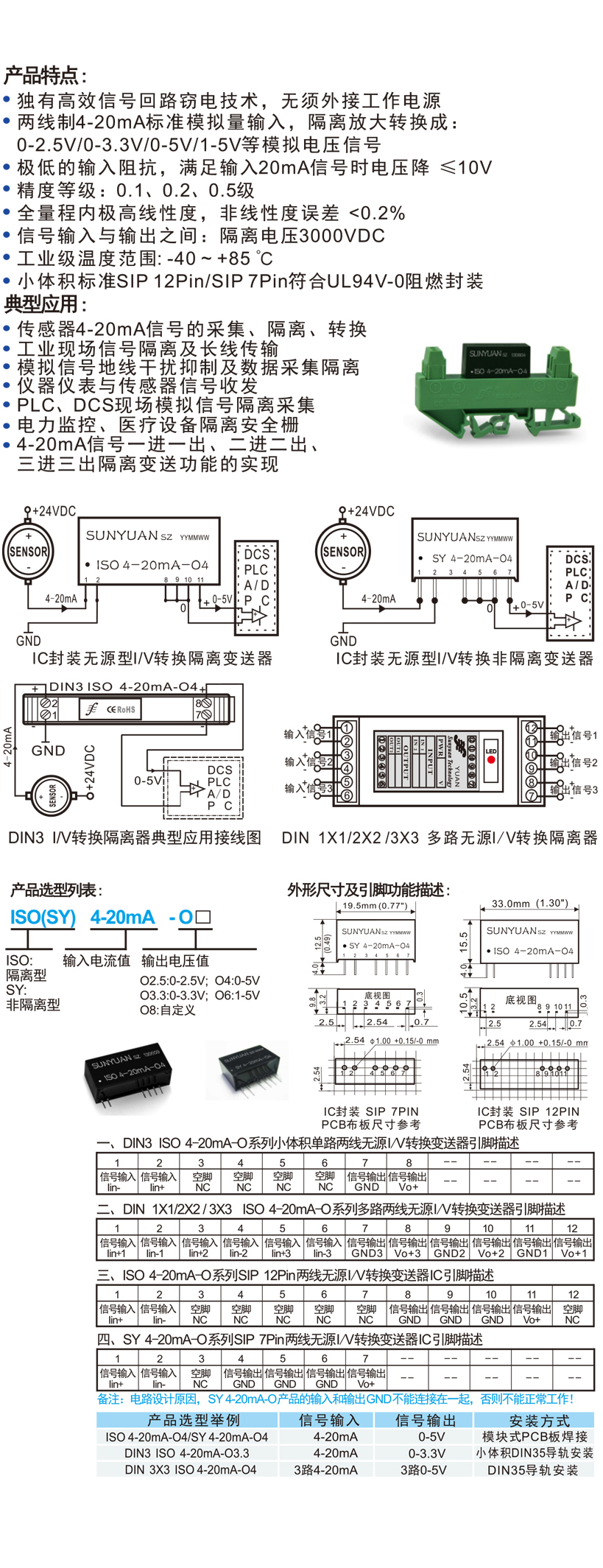

无源型两线制模拟信号电流转电压(IV转换)变送器：ISO 4-20mA-O/SY 4-20mA-O/ISOH 4-20mA系列

• 一种两线制无源型4-20mA转电压信号隔离转换器IC，它可以将输入有源4-20mA的电流信号隔离转换成电压信号输出。该IC采用两线制输入回路供电方式，独有高效信号回路窃电技术，无须外接工作电源。大大简化了用户的设计，降低用户布线成本。该模块内部包含有电流信号调制解调电路、信号耦合隔离变换电路、电源逆变电路、减法电路，缓冲处理输出电路等。很小的输入等效电阻，使该IC能够从传感器信号输出回路中采集电流信号，并能达到输入20mA信号时电压降 ≤10V。以满足用户无需外接辅助电源而实现信号远距离、无失真传输变换的需要。
