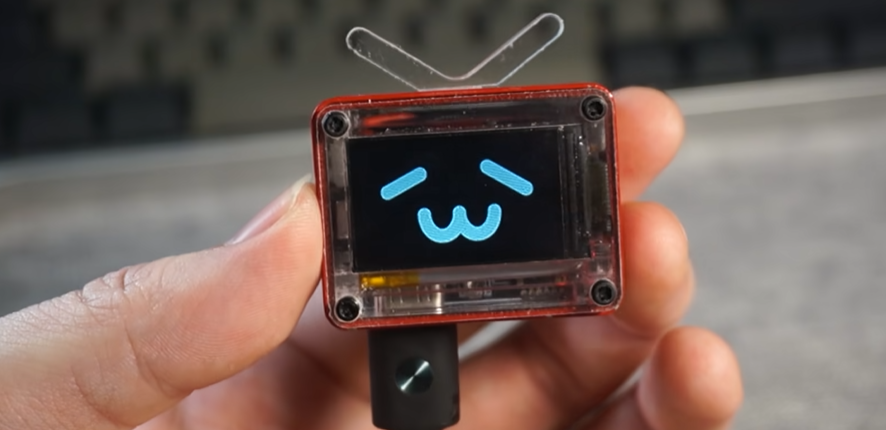

B站最强小电视（基于全志H3）

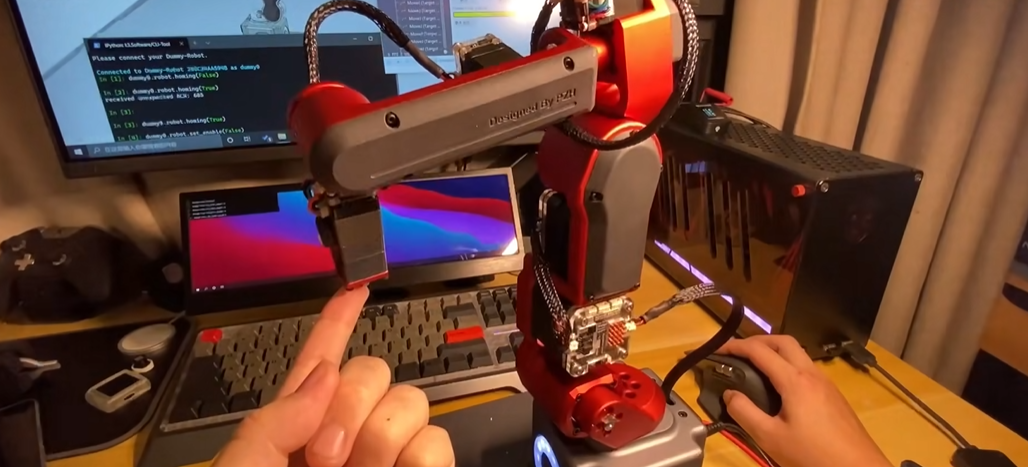

钢铁侠机械臂

曾经靠着“B站最强小电视”以及号称“钢铁侠机械臂”等硬核产品出圈的稚晖君又双叒叕来整活啦！

这次稚晖君开源了基于全志F1C200s的一个超迷你&低成本的Linux开发板，项目名为Planck Pi，F1C200s采用的ARM9架构，SIP内置DDR的极简封装很适合作为Linux开发入门板卡。

稚晖君在个人的github仓库开源了软硬件所有资料，该项目内核版本用的5.4.77，移植了Debian系统，跟Ubuntu基本没有差异。

项目资料获取方式：
Github链接：https://github.com/peng-zhihui/Planck-Pi

项目说明

本项目是一个基于全志F1C200s芯片的超迷你&低成本的Linux开发板，本来是用于个人的某个小项目调试，现把所有硬件、软件（u-boot、内核、root-fs）开源出来。板卡成本应该不到50RMB，而且提供了很多资料，很适合用于新手作为入门Linux学习的开发板。

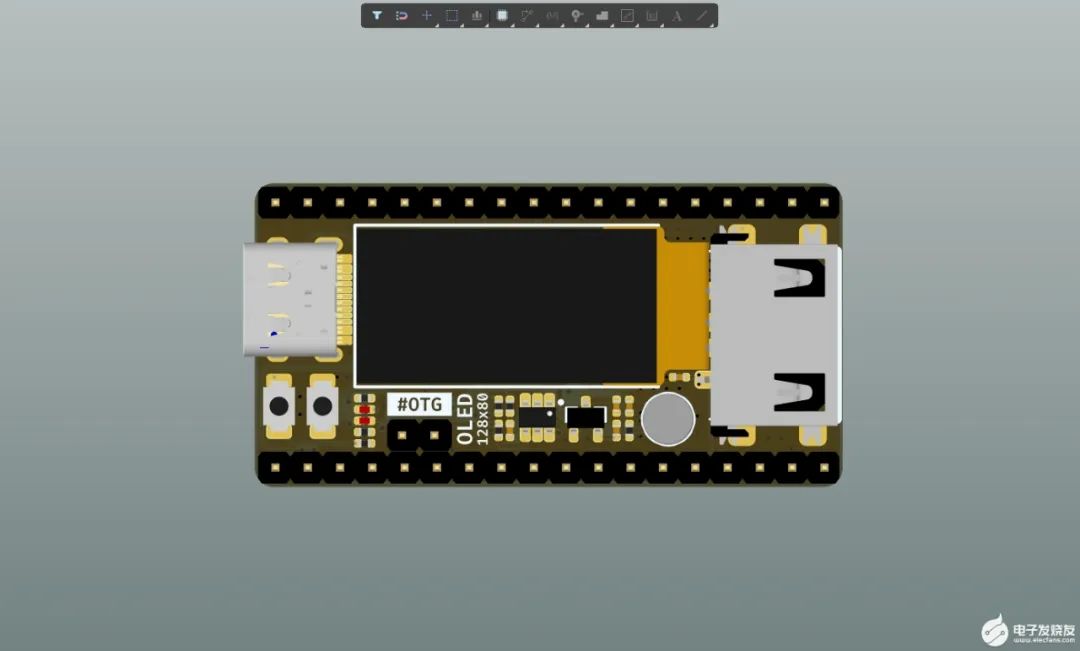

板载资源：

一个OLED128x80

一个麦克风 &功放可以外接喇叭

双面不同功能的Type-C接口分别提供USB转串口以及USB-OTG功能

一个USB-A口用于外接设备

SD卡插槽

引出绝大部分IO

芯片介绍

全志F1C200s是全志的一款高度集成、低功耗的移动应用处理器，可用于多种多媒体音视频设备中。

全志F1C200s基于ARM 9架构，芯片集成了SiP的DDR，外围电路可以极其简单；它支持高清视频解码，包括H.264、H.263、MPEG 1/2/4等，还集成了音频编解码器和I2S/PCM接口，是一款开发简单、性价比较高的产品，也适合用来做入门级的Linux开发板。

参数规格

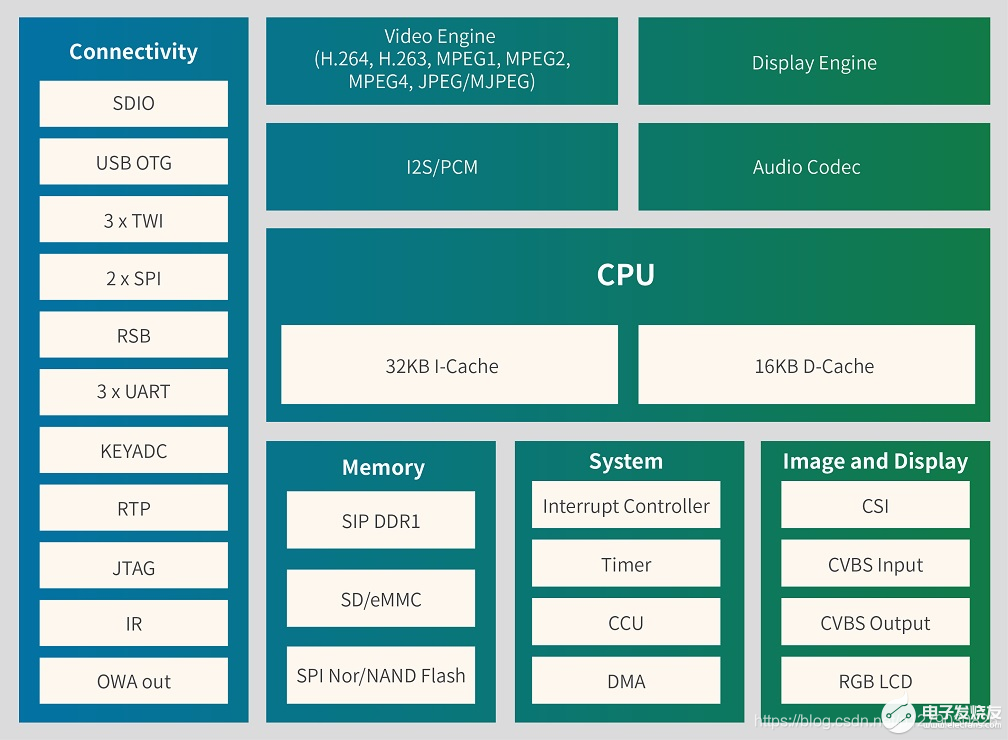

芯片框图

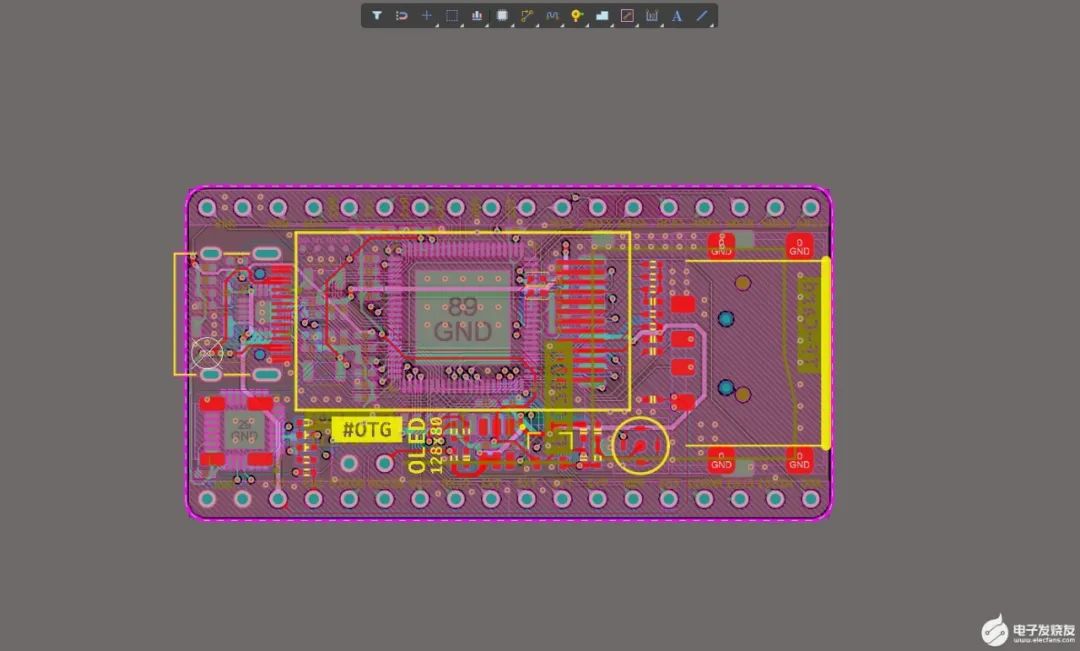

硬件开发

原理图见仓库的源文件和PDF，需要说明的点是：

板子的Type-C采用正反插不同功能，正面是USB转TTL串口功能，用于内核调试，反面是芯片的USB功能，在内核中我开启了USB的RNDIS网卡也就是说可以通过这个USB口模拟出一个网卡然后共享电脑的网络，也就不需要外接WIFi和以太网模块了很方便。

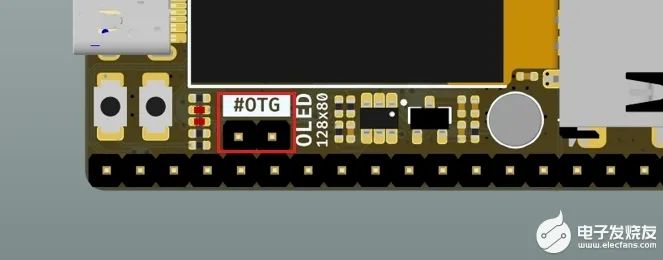

由于芯片只有一个USB接口，因此为了能使板子作为Host外接其他设备，我在板卡上添加了一个OTG的跳线：

正常情况下不接跳线的话OTG功能为Device模式，也就是可以通过typec接口模拟网卡或者其他设备如MTP；当插上跳线帽之后，就可以作为Host在右边的A口插入USB设备了如U盘、键盘、鼠标等，注意此时C口的USB功能失效，需要通过串口登录板子。

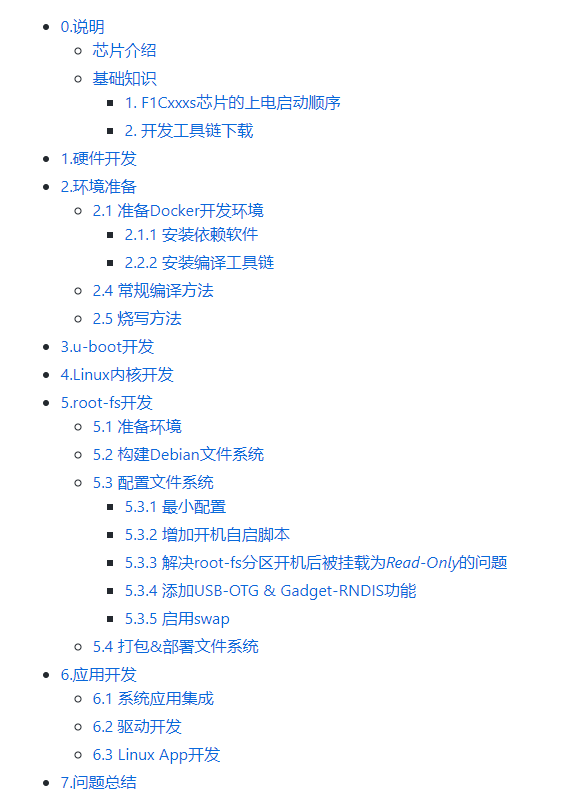

项目资料目录
