RZ G2L核心板以太网接口性能测试

1.测试目的

武汉万象奥科RZ/G2L核心板支持2路千兆以太网接口，评估测试RZ/G2L双网口实际传输速率。

2.测试结果

基于RZ/G2L核心板设计的HDG2L-IoT评估板，两路千兆网口实测基本达到1000Mbps的最大速率。

注：千兆以太网接口分别采用Microchip与裕太PHY芯片进行了测试，速率相近。

3.测试工具

网口采用iperf工具进行测试，client端显示发送速率，server端显示接收速率。

1.移植iperf到评估板

RZ/G2L评估板上默认已集成iperf工具，无需进行移植和安装

2.用户主机ubuntu下安装iperf

ubuntu系统可执行apt命令进行安装。

​

4.测试过程

1.分别查看用户主机虚拟机和评估板IP

主机（虚拟机）IP地址

​

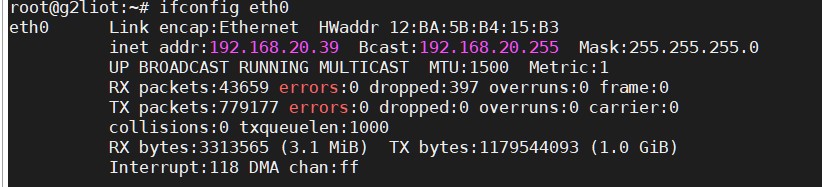

评估板IP地址，eth0

​

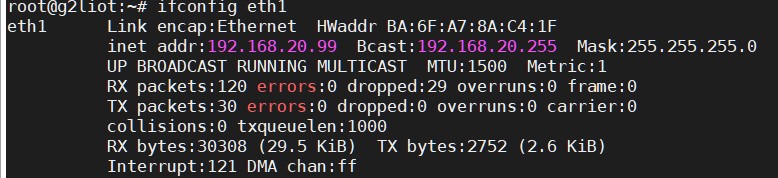

评估板IP地址，eth1

​

用户主机ubuntu作为客户端

分别执行命令

将网线依次接入评估板eth0、eth1端口，然后将作为服务端执行

​

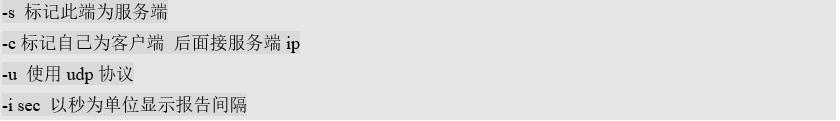

参数：

​

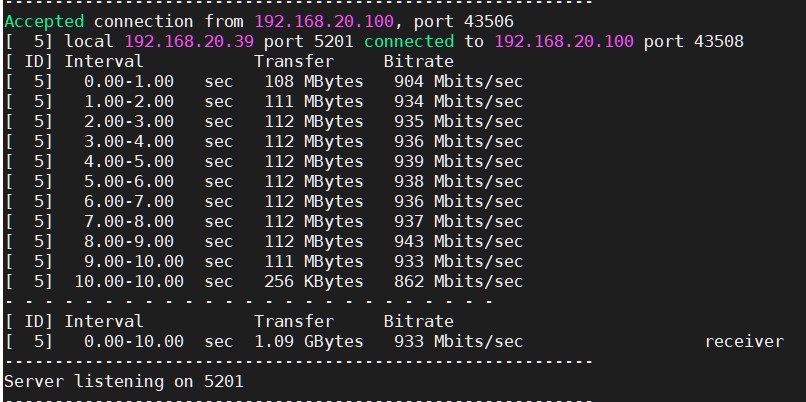

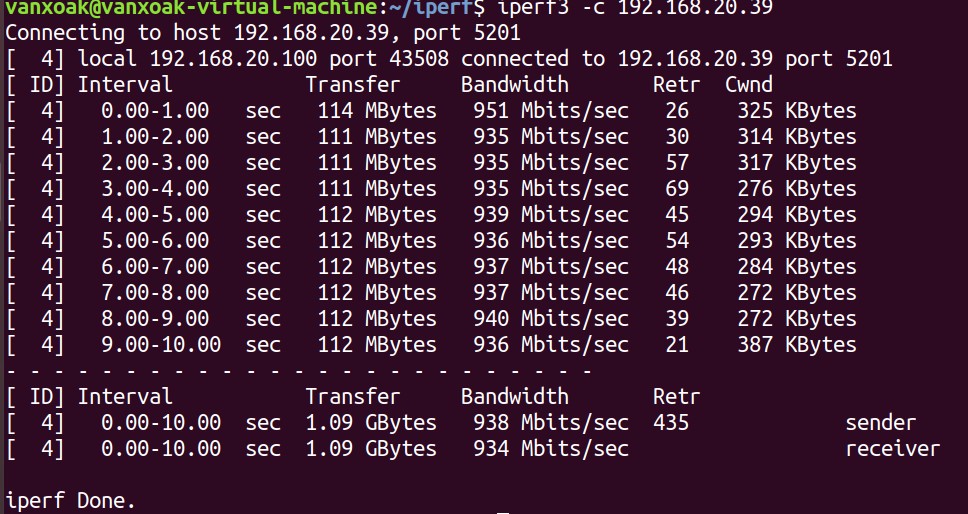

eth0测试结果

​

​

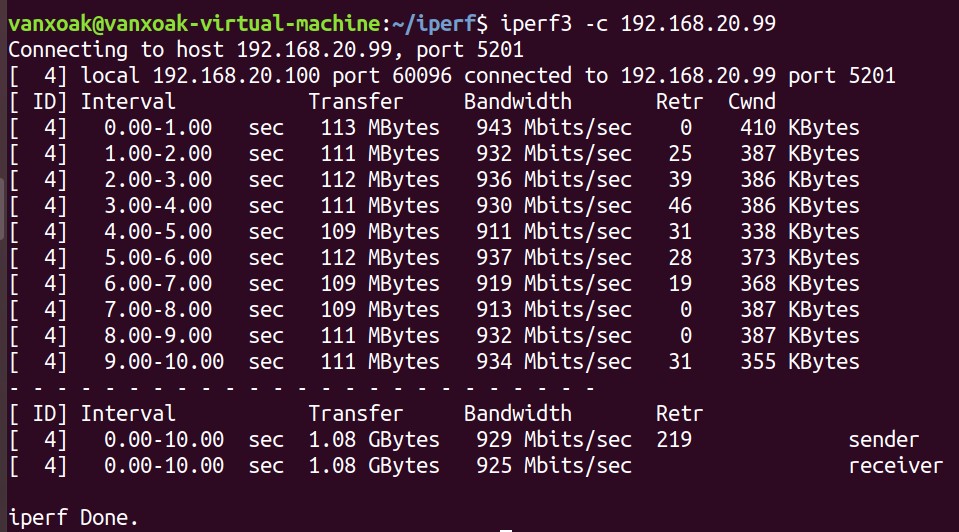

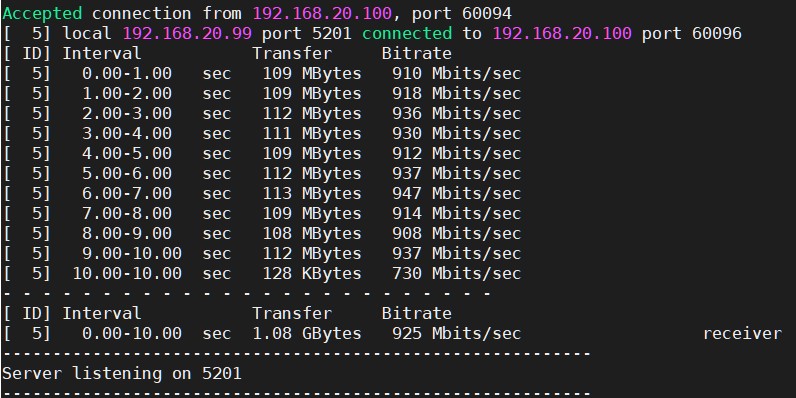

eth1测试结果

5.RZ/G2L核心板

5.1瑞萨RZ/G2L功能简介

● RZ/G2L RZ/G2LC

− 1.2GHz Arm® Cortex®-A55 Dual / Single MPCore cores,

− 200-MHz Arm® Cortex®-M33 core,

− 500-MHz Arm® Mali™-G31,

− Memory controller for DDR4-1600 / DDR3L-1333 with 16 bits,

− Video processing unit,

− USB2.0 host / function interface,

− Gigabit Ethernet interface, ENET * 2

− SD card host interface,

− CAN interface, CAN-FD * 2

− Sound interface.

● RZ/G2L

− 1 channel MIPI DSI interface or 1channel parallel output interface selectable,

− 1 channel MIPI CSI-2 input interface or 1channel parallel input interface selectable

● RZ/G2LC

− 1 channel MIPI DSI interface,

− 1 channel MIPI CSI-2 input interface

5.2基于瑞萨RZ/G2L的ARM核心板

HD-G2L系列核心板基于瑞萨电子（Renesas）RZ/G2L Cortex-A55高性能处理器设计，集成Cortex-M33实时硬核，支持2路千兆网、2路CAN-FD、高清显示接口、摄像头接口、3D、H.264视频硬件编解码、USB接口、多路串口、PWM、ADC等，适用于快速开发一系列最具创新性的应用，如显控终端、工业4.0、医疗分析仪器、车载终端以及边缘计算设备等。

​

5.3核心板硬件参数

5.4瑞萨RZ/G2L 全功能评估板

万象奥科RZ/G2L全功能评估板集成双路千兆网口、双路CAN-bus、2路RS-232、2路RS-485、2路USB2.0、摄像头接口、MIPI显示接口、4G/5G模块接口、音频、WiFi等，接口丰富，适用于工业现场应用需求，亦方便用户评估核心板及CPU的性能。

​
