新手指南丨FETT507-C核心板引脚功能修改指引

FETT507-C核心板CPU为四核Cortex-A53，1.5GHz主频；GPU为G31 MP2；核心板集成2GB DDR3 RAM，8GB eMMC ROM，可流畅运行Android、Ubuntu、Linux操作系统。性能高，相比CPU同为全志的FETA40i-C核心板，性能提升超过50%。

飞凌嵌入式FETT507-C核心板自推出以来，其新用户与日俱增，但是对于刚刚接触FETT507-C核心板的朋友来说，不熟悉内核内容，可能开发起来比较费时费力。如果想开发自己的底板，就需要修改引脚功能配置，以适配自己底板的接口功能。

今天，小编就先来修改下UART2引脚功能，来带大家一同了解引脚修改全过程。

引脚功能复用思路：

1、确认新的功能需要哪些引脚，并确认这些引脚原来用做什么功能

2、去掉原来功能对这些引脚的使用（关掉功能或更换引脚）

3、添加新的功能并使用这些引脚

下面将以T507添加两线串口UART2为例，我们来实际操作一遍。

01确认UART2需要的引脚

打开T507硬件资料，找到FETT507-C核心板引脚功能复用表

路径为：硬件资料\用户手册\FETT507-C核心板引脚功能复用表.xlsx

在表格中搜索UART2，可以找到三组可用引脚，分别在TWI4、I2S3和网口上使用

引脚名称	FETT507-C默认功能	可复用功能
PG15	PG-TWI4-SCK	UART2_TX
PG16	PG-TWI4-SDA	UART2_RX
PH5	H_I2S3_MCLK	UART2_TX
PH6	H_I2S3_BCLK	UART2_RX
PI5	RGMII_RXCTL/RMII_CRS_DV	UART2_TX
PI6	PHYRSTB	UART2_RX

小编这里选择PG15、PG16，即原来I2C4功能上使用的引脚。这里完成了第一步，确认了要使用的引脚和引脚默认功能。

02去掉原来功能对这些引脚的使用

打开源码，先了解一下T507的设备树文件：

OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

功能配置设备树2

OKT507-linux-sdk/kernel/linux- 4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1.dtsi

功能配置设备树1

OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1-clk.dtsi

时钟设备树

OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1-pinctrl.dtsi

引脚复用设备树

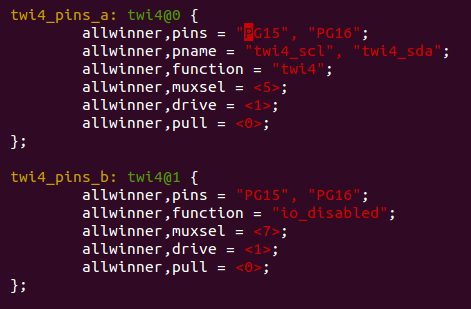

打开sun50iw9p1-pinctrl.dtsi，搜索TWI4可找到默认引脚配置。可以看到我们要使用的PG15、PG16已经被使用

找到TWI4功能配置，在sun50iw9p1.dtsi的807行，可以看到调用的引脚配置twi4_pins_a和twi4_pins_b

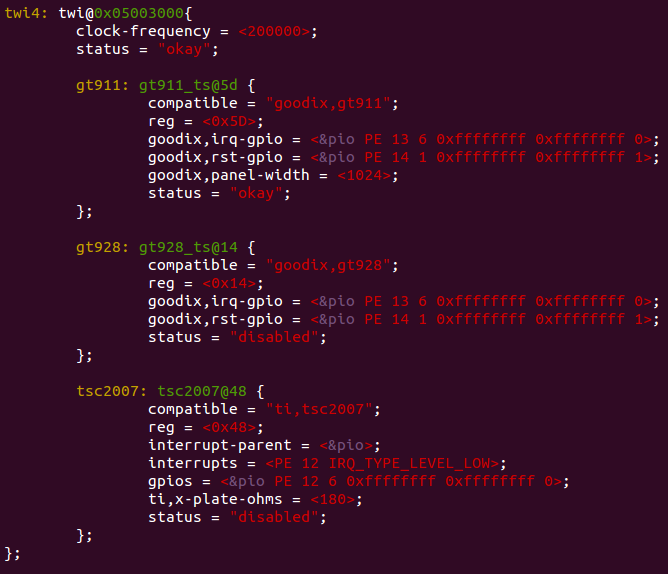

在OKT507-C-Common.dtsi的352行，此处可看到twi4挂载的是触摸芯片，此处我们关掉TWI4，修改TWI4状态为status= "disabled";

到此，我们关掉了TWI4对引脚PG15、PG16的使用，同时TWI4也不能使用，触摸芯片也不能识别。

03添加串口并使用PG15、PG16引脚

先打开sun50iw9p1-pinctrl.dtsi，搜索UART2，找到UART2的默认引脚，默认是PH5、PH6、PH7、PH8

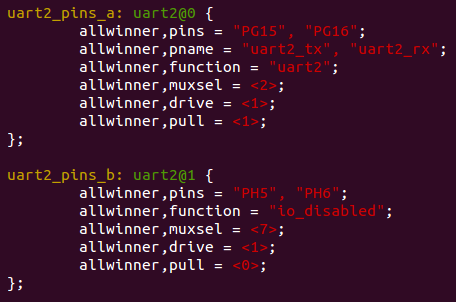

我们进行修改，将引脚和配置改成PG15、PG16两个引脚，修改后如图

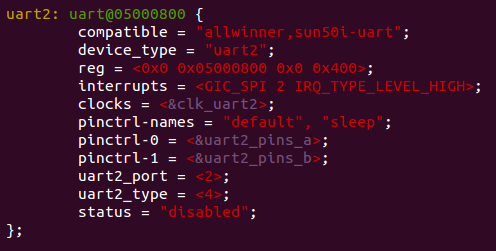

打开sun50iw9p1.dtsi，找到UART2的功能配置。

可以看到uart2_type是设置的4，即四线串口，改为2，作为二线串口。

然后我们打开UART2，修改UART2状态为status= "okay";

到此我们配置了UART2的引脚，并打开了UART2的功能。

当然，开发板默认已经打开了UART0、UART1和UART5，所以驱动默认已经配置。只需要对源码进行编译打包就可以得到添加了UART2的镜像。

文章到这里就告一段了，各位看官是否对FETT507-C核心板引脚功能修改有一个初步的了解了呢，希望借此可以为您的开发过程提供一些助力。

虽然不同平台的源码内容不同，但是修改思路是一样的：需要的引脚是什么？引脚原来的功能是什么？要做的功能是什么？先了解目的，再对源码结构有一个简单的了解。这样自己就能轻轻松松独立修改。
