什么是串口屏?

串口屏，可组态方式二次开发的智能串口控制显示屏，是指带有串口通信的TFT彩色液晶屏显示控制模组，可以连接PLC、变频器、温控仪表、数据采集模块等外部设备，利用显示屏显示相关数据，通过触摸屏、按键、鼠标等输入单元写入参数或者输入操作指令，进而实现用户与机器进行信息交互。

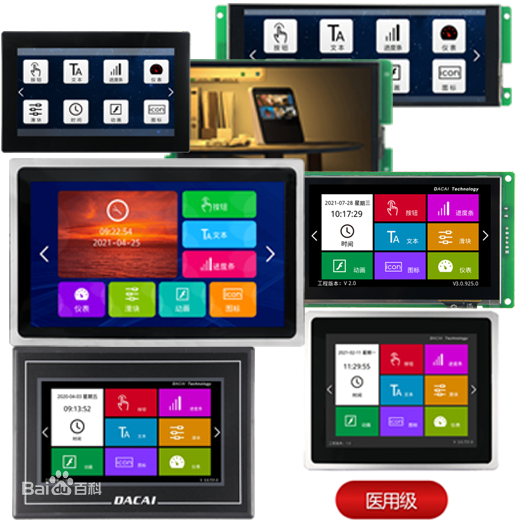

串口屏组成

串口屏产品一般由串口屏硬件设备和串口屏操作软件两部分组成：

1. 硬件部分包括处理器、液晶屏、触摸板、FLASH存储、RS232或485串口芯片、音视频解码芯片、SD卡槽等构成，部分型号包含WIFI、4G、蓝牙、语音识别、人脸识别、指纹识别等模块，其中处理器的性能决定了串口屏产品的性能高低，是串口屏的核心单元。
2. 操作软件一般分为两部分，即“运行于串口屏硬件中的系统软件”和“运行于PC机 Windows 操作系统下的画面组态软件”。使用者必须先使用串口屏的画面组态软件制作“工程文件”，再通过 PC机和串口屏的串口、SD卡、U盘等，把编制好 的“工程文件”下载到串口屏的处理器和FLASH中运行。

串口屏的系统软件用于驱动整个硬件协同工作，包括对“工程文件”进行解析、加载、运行、刷新界面，同时解析串口通 讯、触摸屏的操作，数据处理，数据存储等，并通过串口、WIFI、4G、蓝牙通信，语音识别、人脸识别、指纹识别等外设做出响应等。

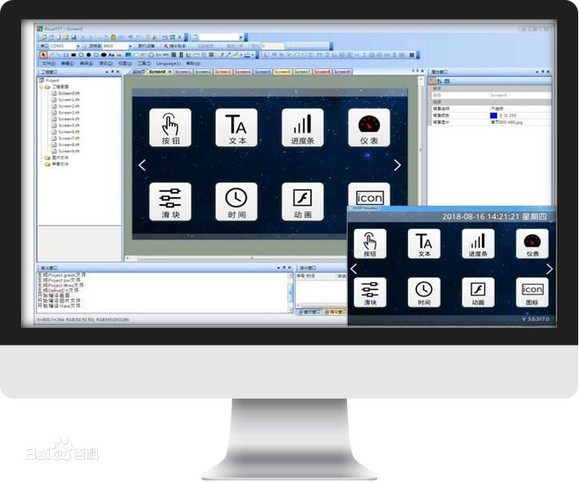

画面组态软件是配套串口屏使用，不同品牌的串口屏组态软件不同，组态软件VisualTFT，使用户以组态方式开发串口屏的显示控制程序。

在以前的应用场景中，如果要开发触控屏的产品，开发工程师需要先设计屏相关的硬件，再开发屏的MCU程序等，此方式将是一个周期非常长的工作，短期很难做稳定。

串口屏带来最大的便利是可以让开发工程师从硬件和MCU程序解脱出来，只需专注自己要实现的业务逻辑，VisualTFT 是可以让开发人员以“所见即所得”的方式开发“工程文件”的工具，只需做好UI图片，通过VisualTFT进行配置界面，编写相关逻辑，然后进行编译，编译后的工程可以通过VisualTFT中的“虚拟串口屏”进行模拟运行调试；调试无误后可以将编译 后的工程下载包通过串口、SD卡、或者U盘等方式下载到实体的串口屏，串口屏即可正常运行相应的控制显示程序，同时串口也具备通信的功能。

串口屏硬件方案

串口屏硬件方案：

1. 基于STM32 MCU+FPGA的基本型系列串口屏
2. 基于ITE9854、ITE976、ITE9866的物联型系列串口屏
   （3）基于ADSTAR的F系列串口屏
   （4）基于全志F1C100S的医疗级M系列串口屏

串口屏系统软件：基于不同的串口屏硬件开发出配套的系统软件，系统软件主要由显示驱动模块、工程文件解析模块、触摸屏驱动模块、串口通信模块、指令解析模块、存储模块等组成，各模块共同配合完成对“工程文件”解码，对工程配置、图片、视频、LUA脚本等解析执行；串口通信模块内部实现大彩组态协议、MODBUS协议、三菱FX2N协议等各种标准协议。

画面组态软件：VisualTFT是基于MFC开发的组态软件，包含完善的串口屏开发套件，支持所有系列型号的工程创建，提供丰富的组态控件、界面编辑、变量、逻辑处理、MINIC脚本、LUA脚本、多语言设置、工程配置等工程功能，指令助 手器、图标生成器、字库生成器、音频转换器等各类工具，更具有串口屏行业创新的直接仿真运行的“虚拟串口屏”，提供详实的帮助文档、工程DEMO、在线文档等。
