智嵌物联串口服务器接入智嵌云演示

智嵌物联串口服务器设备支持连接智嵌透传云平台的功能。设备使用MQTT协议连接智嵌透传云平台后，用户往设备串口发数据，设备把数据转发到用户配置的发布主题里；设备并订阅用户配置的主题，当接收到订阅主题的消息时，把消息从串口发送给用户。

目前只有部分型号支持介入智嵌云，详情请参考相关型号的规格书。

下面介绍串口服务器设备接入智嵌透传云的具体步骤：

1. 硬件连接

用网线将设备的网口连接至路由器的网口；用USB转串口线连接设备的PORT1和电脑。用电源适配器为设备供电。供电后请先观察设备指示灯是否正常，如表1所示。

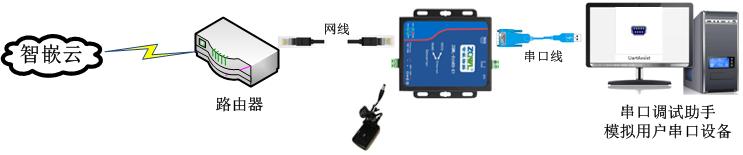

图0.1硬件连接

表1设备指示灯意义

2.

登录智嵌云平台账号

浏览器进入智嵌云管理平台，网址：zqwliot.com/iot/login.html，注册并登录智嵌云平台账号，若已注册，直接登录即可。

3、添加设备

此步骤的目的是在用户的账号下添加该设备，此步完成后，系统会自动生成ID号，该ID号会在绑定设备时用到。

智嵌云平台是通过项目的方式来管理设备的，因此在用户添加设备之前要先创建一个项目及分组，如图0.3所示。

图0.3智嵌云平台创建项目步骤

在该项目分组下添加串口服务器设备，具体步骤如图0.4所示。

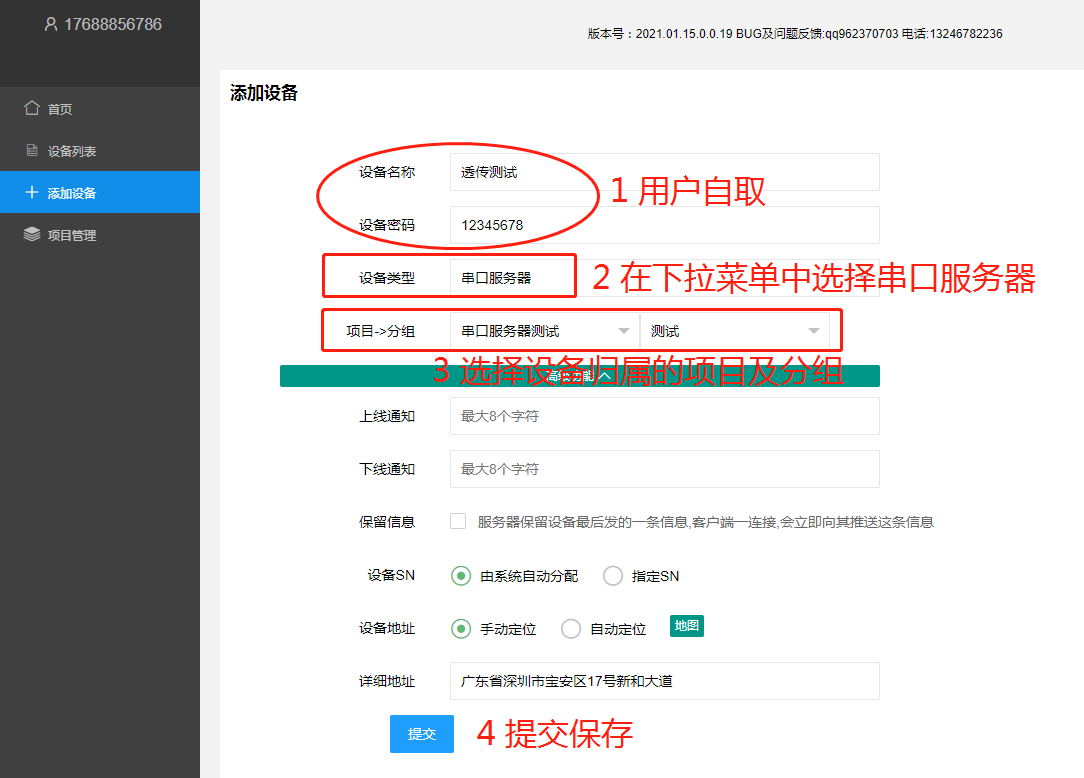

图0.4智嵌云平台添加设备步骤

设备添加完成后，在设备列表菜单下找到刚添加的设备，复制设备SN及通讯密码，后面备用。

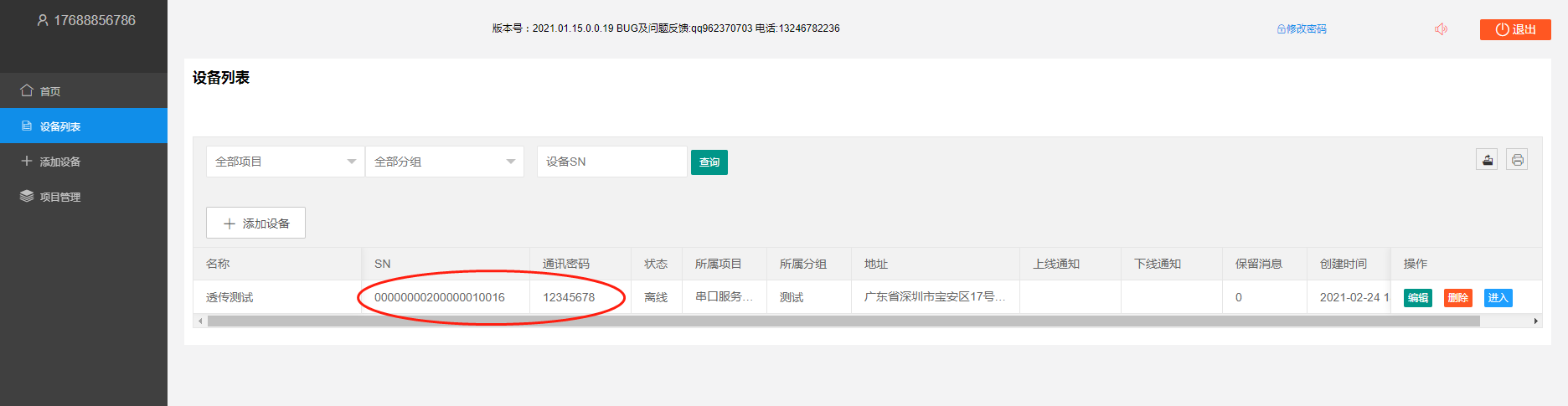

图0.5添加设备完成

1. 配置设备参数

此步骤的目的是将网络设备与智嵌云平台建立连接。

在“智嵌物联串口服务器配置软件”中点击【MQTT】配置按钮，如图0.6所示，会弹出相应串口的MQTT配置框，如图0.7所示的PORT1的MQTT配置框。

图0.6智嵌云参数配置1

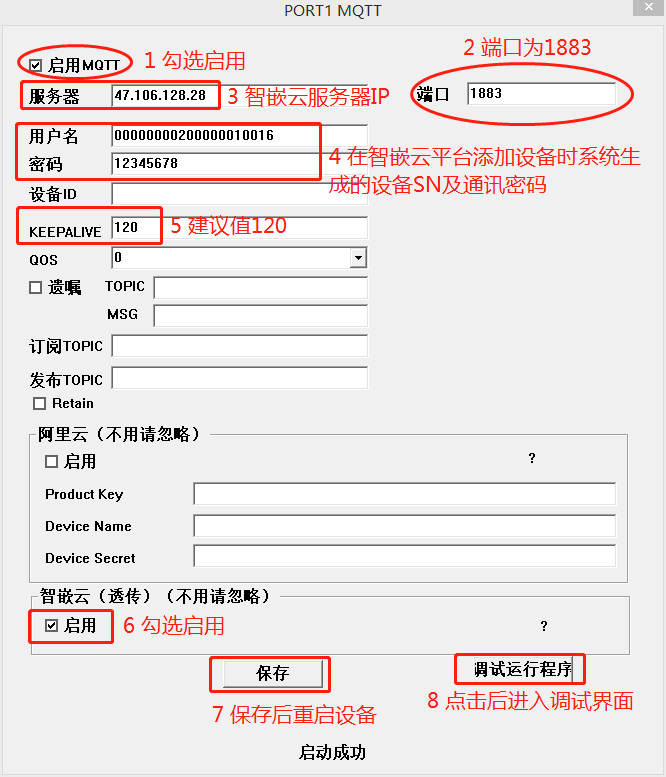

图0.7智嵌云参数配置2

按照图0.7所示步骤设置，点击界面中的【？】图标，界面会弹出相应的帮助信息。

• 保存参数并重启设备，参数方可生效。

1. 测试

点击【调试运行程序】按钮，弹出调试界面，如图0.8所示，说明设备已经接入智嵌云了。

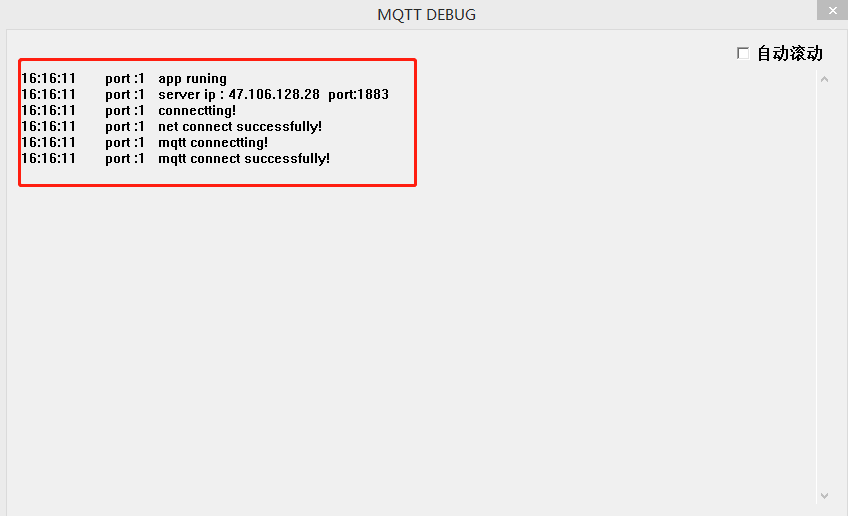

图0.8云平台调试界面

使用“串口调试助手”向设备的串口1（PORT1）上发送数据，串口服务器会将数据转发到智嵌云平台上，如图0.9所示，说明数据已成功发送到智嵌云上。

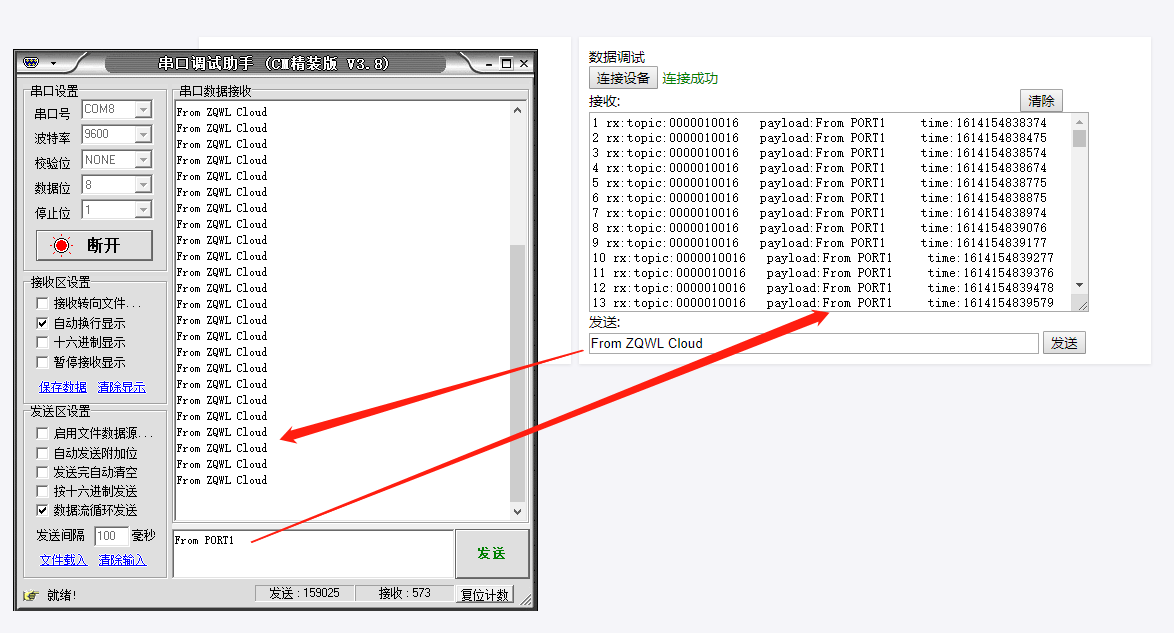

图0.9数据成功上云

在智嵌云平台上，进入设备的调试界面，在此处可以接收到来自串口服务器上传的数据，也可以将数据下发到串口服务器。如图0.10、图0.11所示。

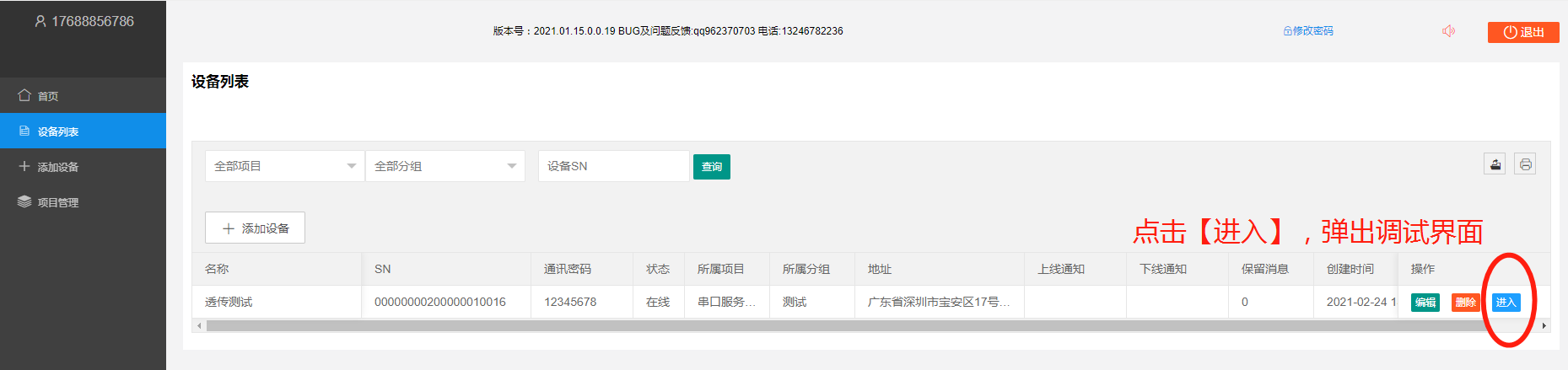

图0.10智嵌云平台调试界面1

图0.11智嵌云平台调试界面2
