用8266实现wifi无线图传

WIFI无线图传

01

波特率修改

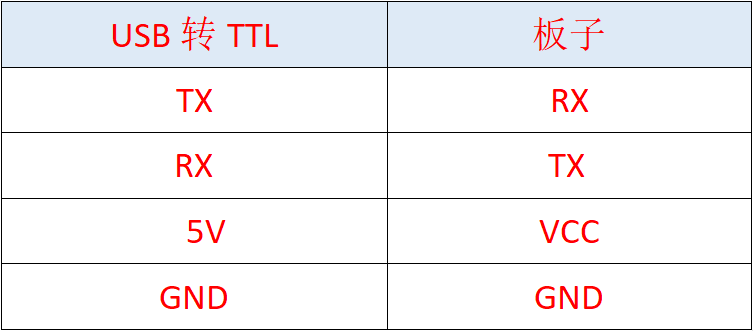

8266配置921600波特率，串口波特率配置到最大，图传速度以及效果会好一点。使用USB转TTL连接8266进行配置，硬件连接如下：

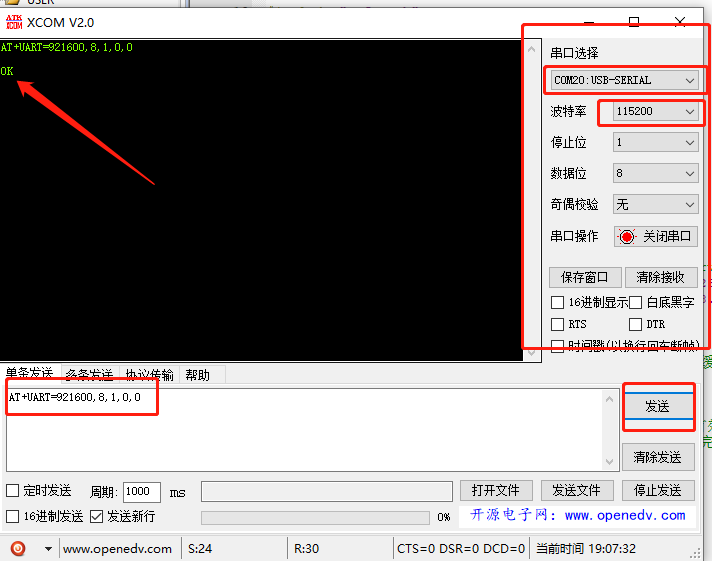

接着打开串口调试助手进行配置，这里选择对应COM口，然后发送AT+UART=921600,8,1,0,0这个指令，设置其串口波特率到921600，当它返回OK即可。如下图：

图1设置8266波特率为921600

02

硬件连接

硬件准备：

8266模块、

探索者板子、

OV2640摄像头模块、

LCD液晶屏

SD卡(由于屏幕用到了中文显示)。

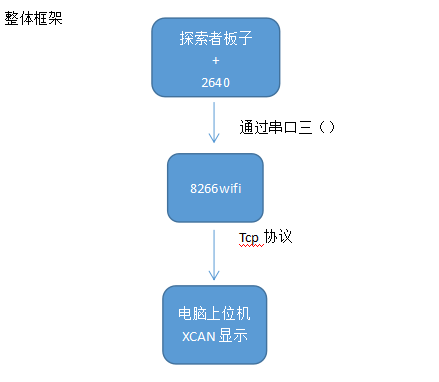

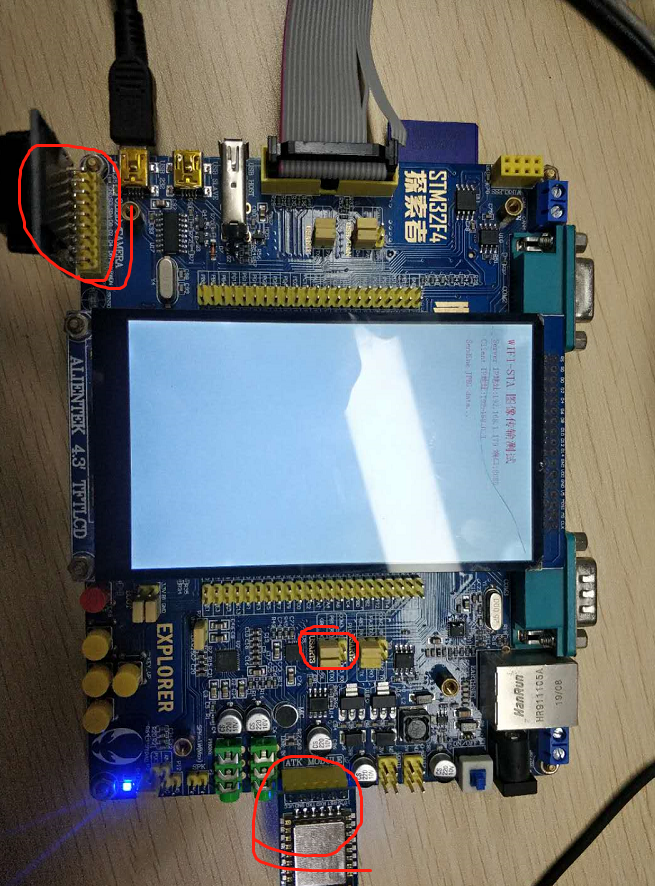

接着在步骤一配置好之后，就拔掉8266，按照下图进行连接：

图2 整体硬件连接

然后直接将提供的源码下载进去，接着需要打开我们提供的另外一个软件——XCAM。

03

软件设置及代码部分

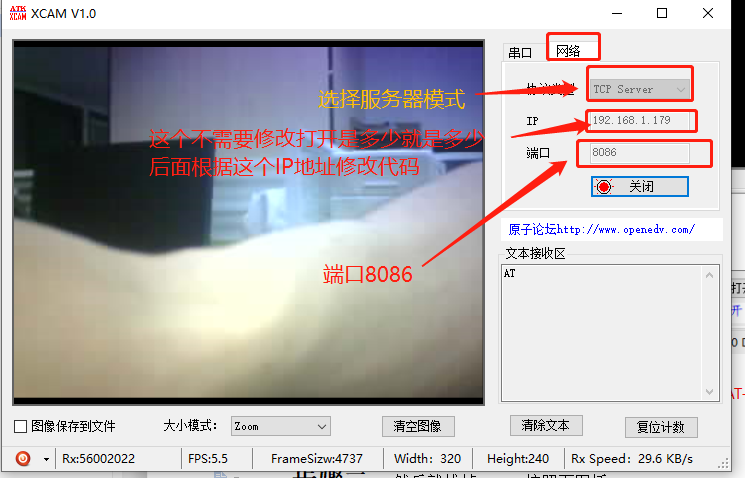

打开提供的这个电脑上位机软件，如下图，服务器IP地址打开是多少就是多少，端口设置成：8086，然后在代码也按照这个地址端口填写：

图3 XCAM设置

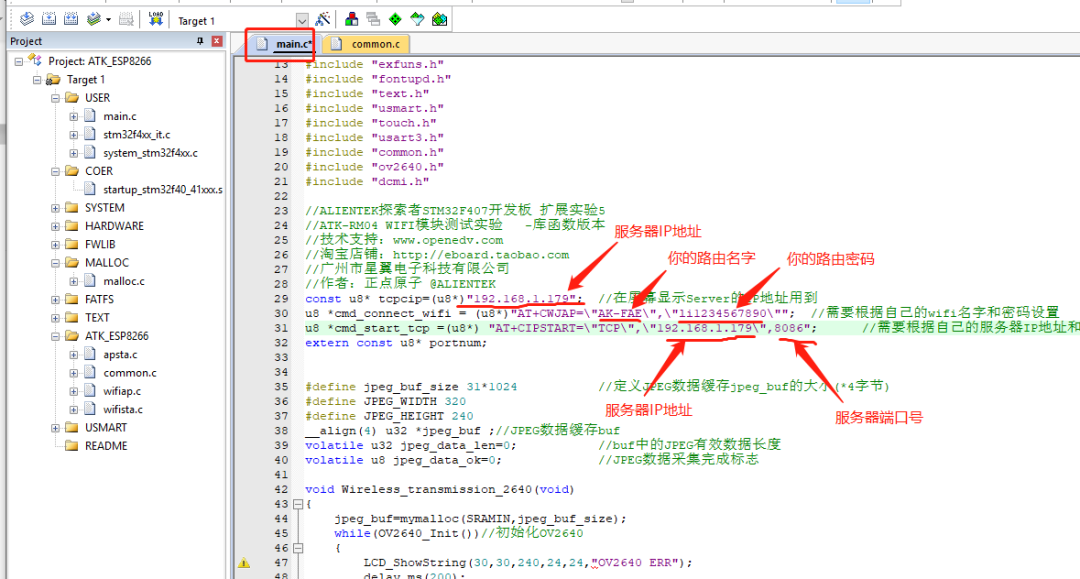

打开提供的源码main.c文件，如下：

图4端口、IP地址、热点修改

由图3可知，服务器IP地址是192.168.1.179，端口8086，所以将上述代码进行修改，如上图，并且需给8266提供一个热点，(手机热点或者路由都可，保证打开上位机的电脑与8266连接在同一个局域网内)，热点的名字和密码根据自己的进行修改。

代码主要步骤：首先初始化串口三波特率设置921600，才可以和8266通信，然后初始化2640模块，通过函数：Wireless_transmission_2640();

图5 摄像头初始化

配置8266为TCP客户端模式函数：wifi_configure();

图6配置8266为TCP客户端

通过串口三发送AT指令给8266，使其工作在TCP客户端模式，串口一会打印提示信息，如果现象不对可以通过串口一打印数据查看打印内容。

上面配置好之后就开始进入主函数的传输过程：开启8266的透传模式，之后开始把2640的JEPG数据发送至串口三，因为8266接的是串口三这个接口所以只需要将JPEG数据丢到串口三发给8266，8266在通过TCP协议无线传输到电脑的上位机上，即可实现图传。

图7循环发送JPEG数据给8266
