智嵌物联ZQWL串口服务器成对使用模式演示

一、成对连接模式的两种拓扑

(1)智嵌物联串口服务器通过交换机连接

此种模式特点是，串口服务器都接到由交换机组成的局域网内（在一个网段内），用现有的网络布线取代原来的串口布线。网络拓扑如图0.1所示。

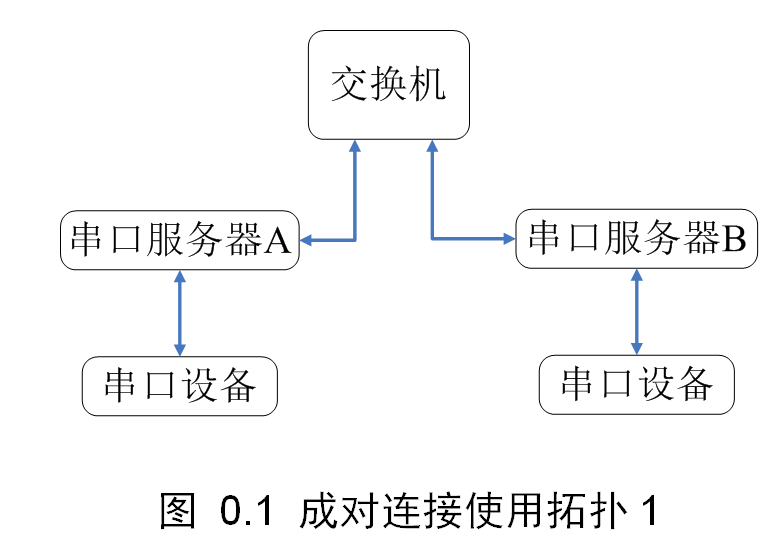

图0.1成对连接使用拓扑1

(2)串口服务器通过网线直接相连

此种模式特点是，两个串口服务器直接用网线相连，将原来的串口通讯线用网线替代。网络拓扑如图0.2所示

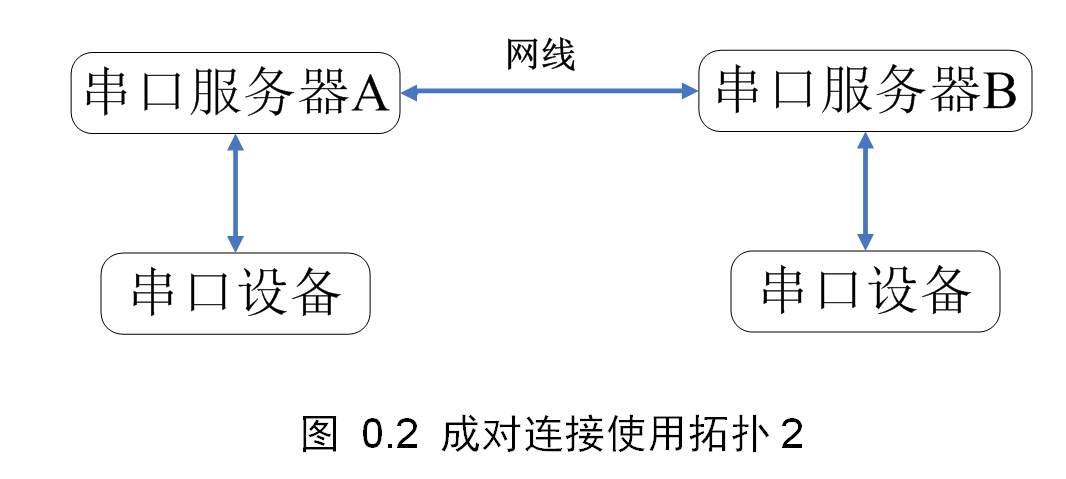

图0.2成对连接使用拓扑2

二、成对连接模式的具体使用步骤

为方便说明，现将串口服务器A记为A模块；串口服务器B记为B模块。以下说明如何将A模块的PORT1口与B模块的PORT1口通讯（其他情况，如A模块的PORT1和B模块的PORT2通讯、A模块的PORT2和B模块的PORT2通讯与此类似）。

(1)设置A模块的PORT1为TCP_SERVER模式

将A模块上电，接上网线，并保证与电脑处在一个局域网内。用串口服务器搜索软件搜到该设备，并根据实际情况做如图0.3所示设置：

图0.3A模块参数配置

由图0.3可以看出，A模块的PORT1工作在TCP_SERVER模式下，目标IP和目标端口无意义；本地端口为1030，该值可以适当填写；IP为192.168.1.253，子网掩码为255.255.255.0。此参数即为出厂参数 。

(2)设置B模块的PORT1为TCP_CLIENT模式

将B模块上电并接上网线，并保证与电脑处在一个局域网内。用串口服务器搜索软件搜到该模块，并根据实际情况做如图0.4所示设置：

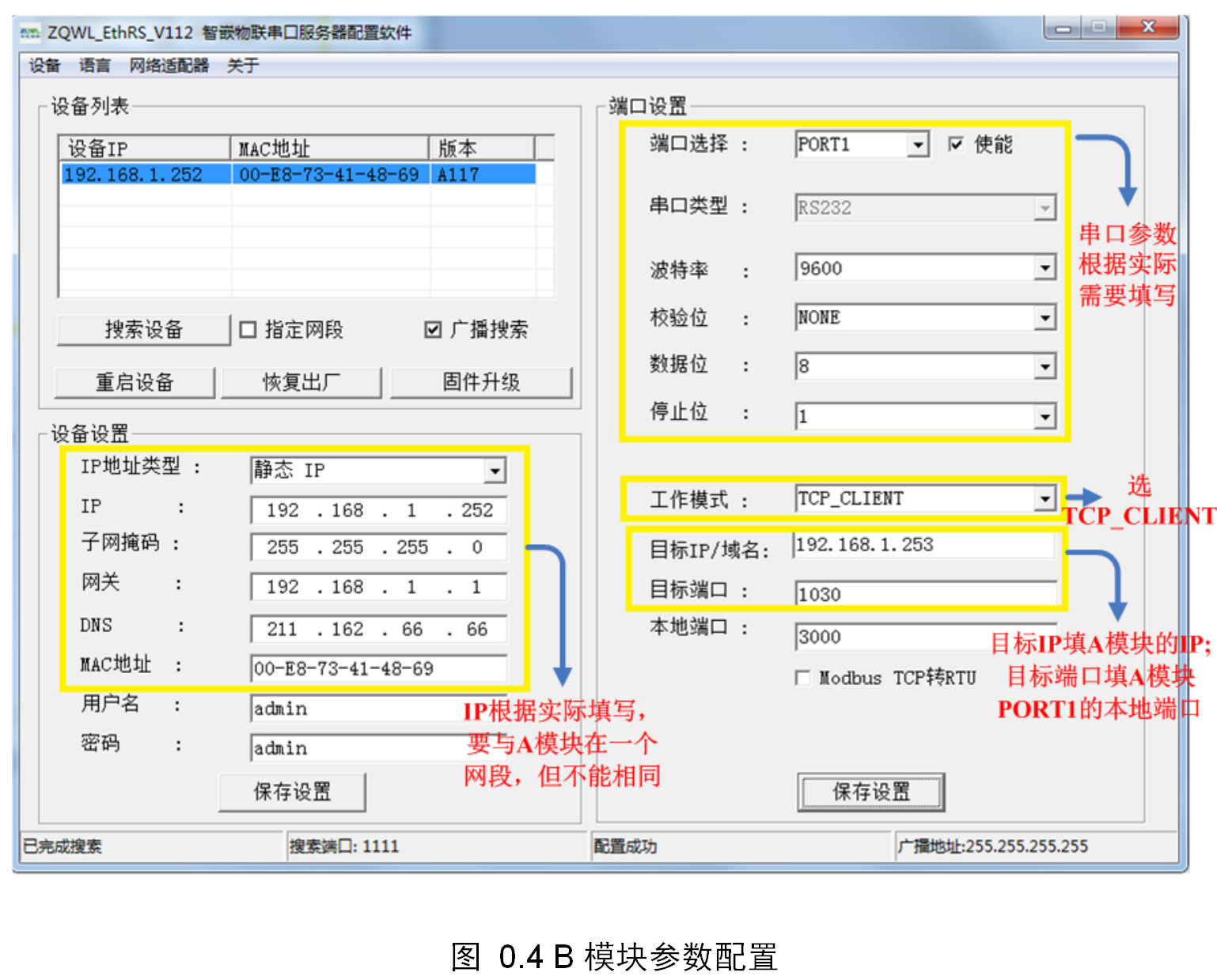

图0.4B模块参数配置

注意：

B模块的PORT1一定要工作在TCP_CLIENT模式；B模块的IP要和A模块在一个网段内并不能相同，比如设置为上图的192.168.1.252；B模块的目标IP填A模块的IP（192.168.1.253）；B模块的目标端口填A模块PORT1的本地端口（1030）。

经过以上步骤后，A模块的PORT1就可以和B模块的PORT1通讯了。

注意，智嵌物联ZQWL的其他网络转串口产品也可以按此方法成对使用，如网络转CAN（ZQWL-CANET-1C111）、WIFI转串口服务器（ZQWL-EthRS-KW11）以及4G dtu rtu相关产品。
