智嵌物联串口服务器连接西门子PLC（S7-200）下载

实现功能：想实现通过网络，局域网或者外网给PLC下载程序。PLC连接串口服务器，串口服务器直接与电脑端虚拟串口软件建立网络连接，PLC编程软件与虚拟串口连接，编程软件通过虚拟串口+串口服务器的形式下载和上载或者监控PLC的程序。

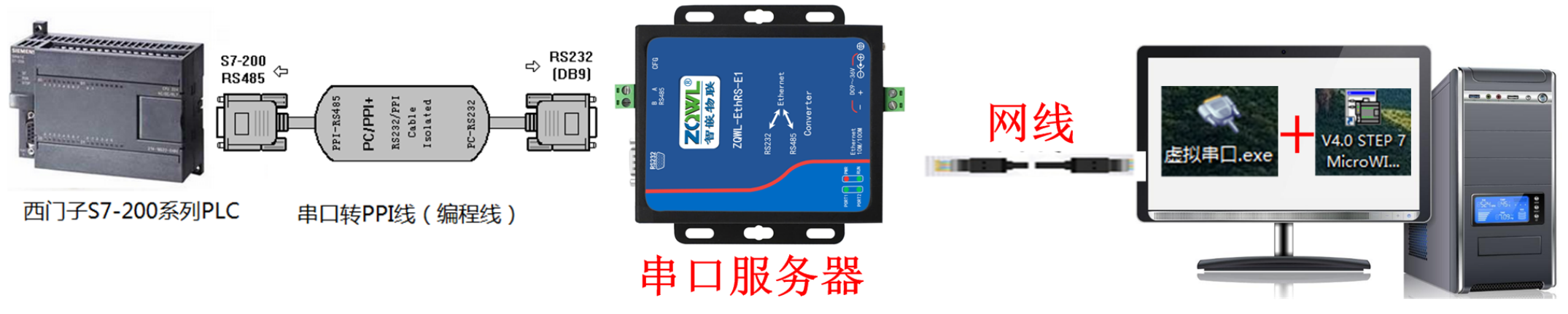

一、硬件连接

S7-200 PLC连接PPI编程线缆，PPI编程线缆的RS232端连接串口服务器的RS232口，串口服务器网口连接电脑网口或者路由器网口。

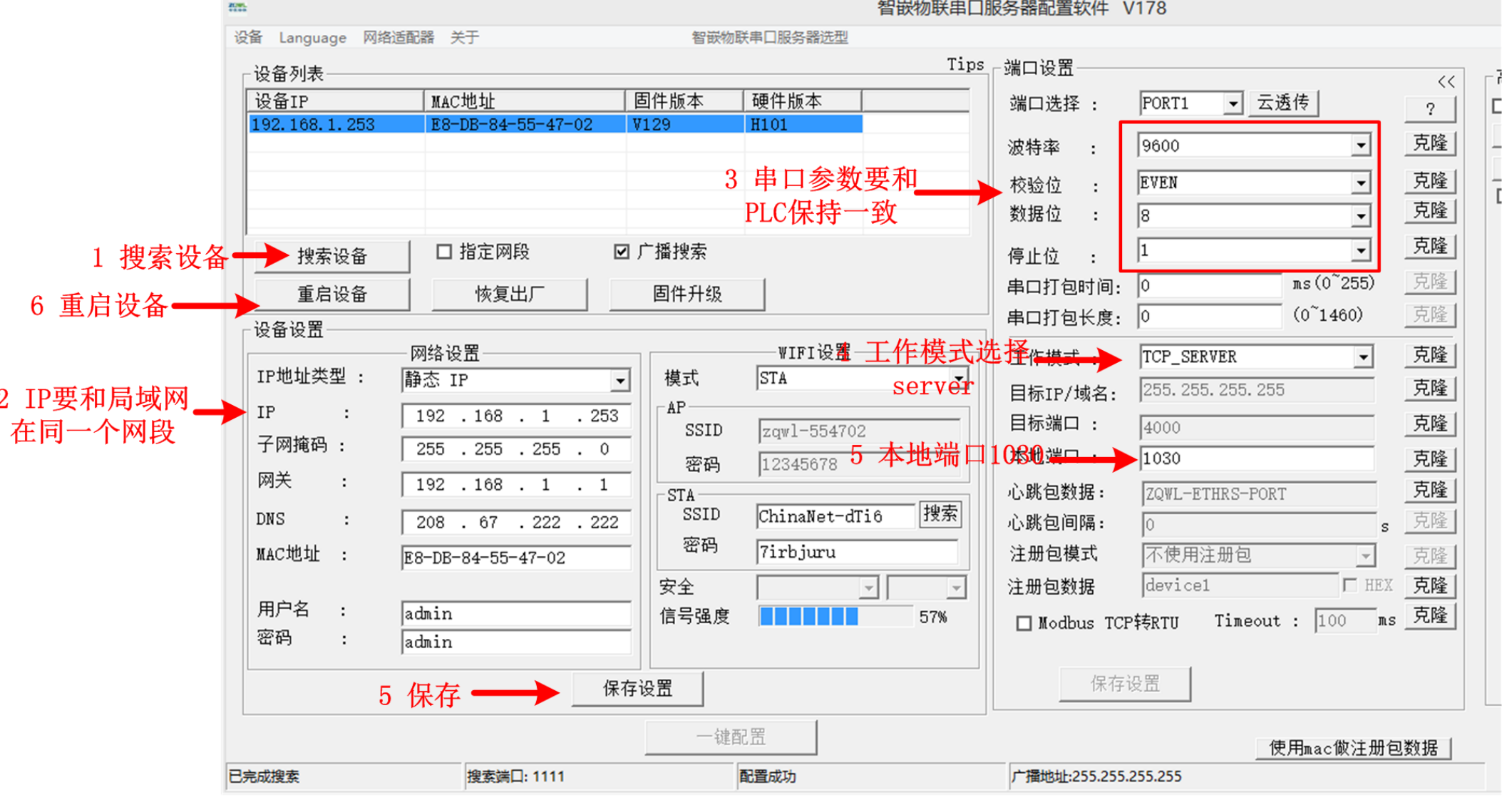

二、串口服务器配置

设置串口服务器的IP地址与局域网网段一致，设置串口服务器的波特率为9600，校验数据位停止位：EVEN 8 1。这个参数要和PLC的参数一致。

三、虚拟串口配置

打开虚拟串口软件，并创建虚拟串口

虚拟串口创建完成后的界面如图所示。

四、V4.0 STEP 7 MicroWIN SP9软件配置

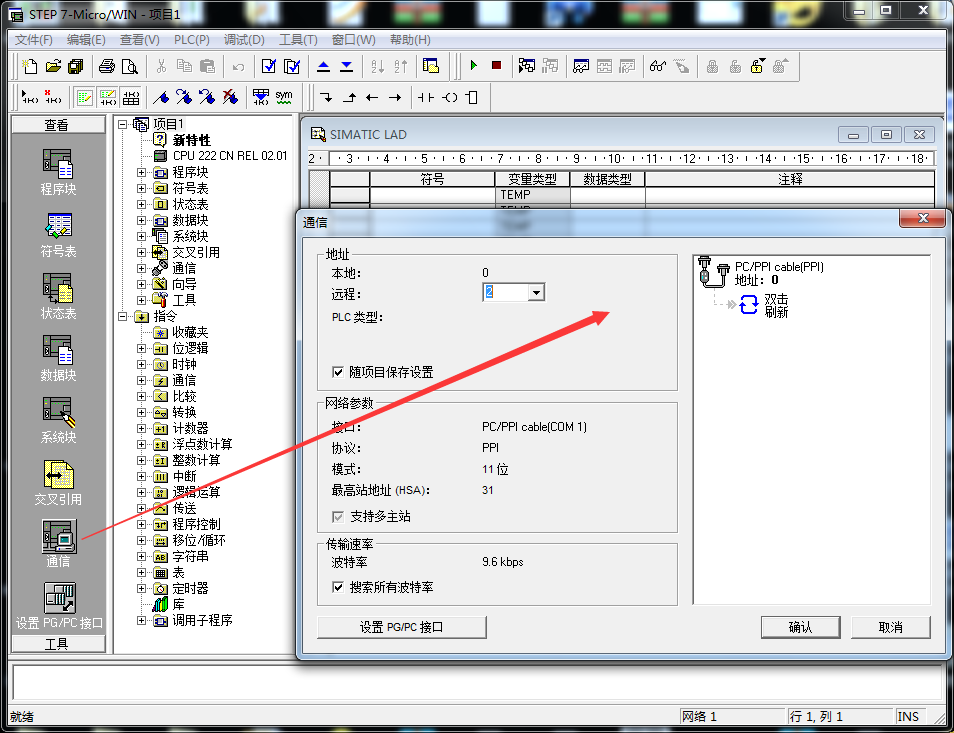

打开S7-200的编程软件setp 7软件。

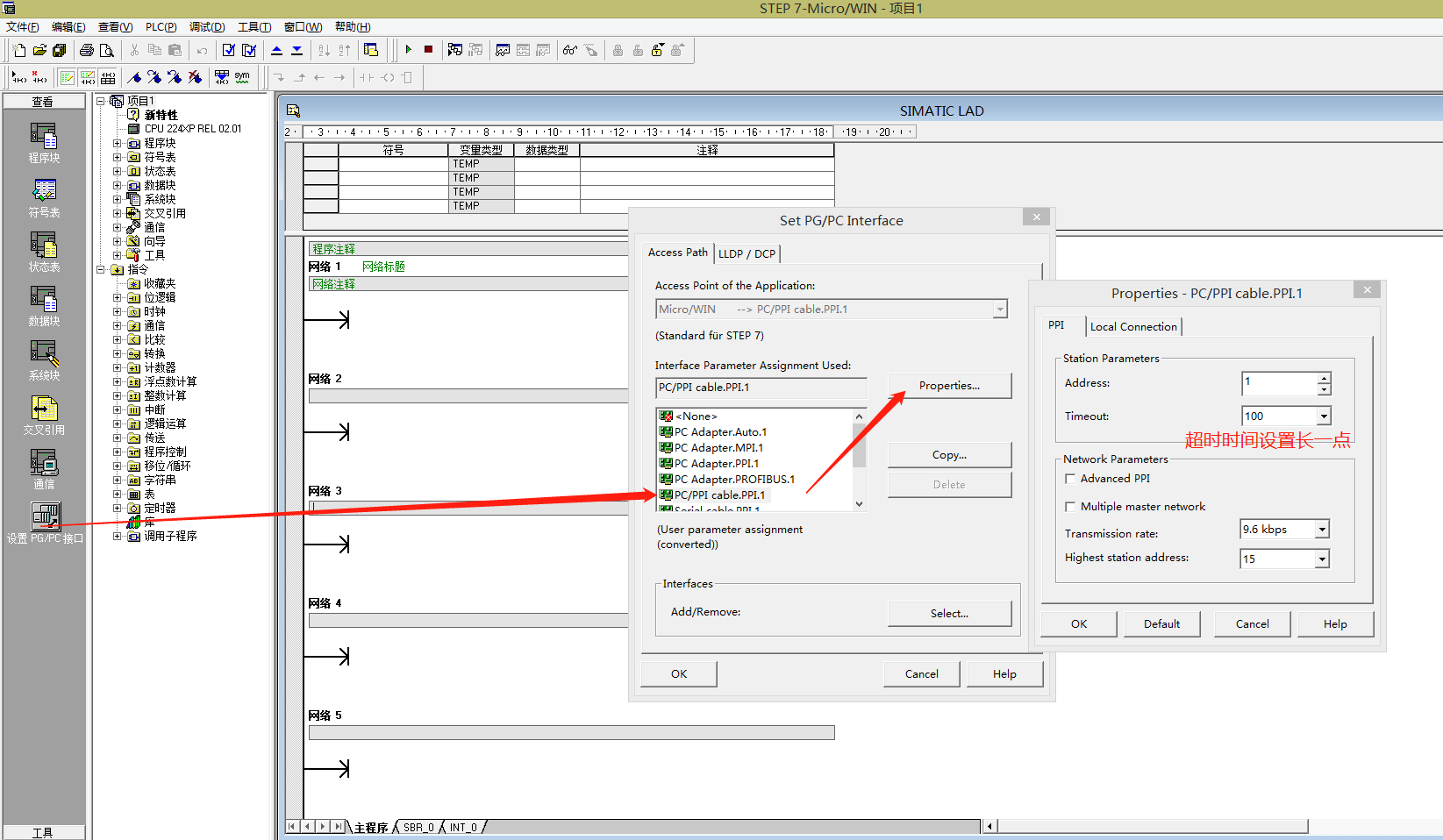

五、设置通信COM口及超时时间

点击设置PG/PC接口，选择PC/PPI,点击属性，将超时时间设置大点，设置10或者100。

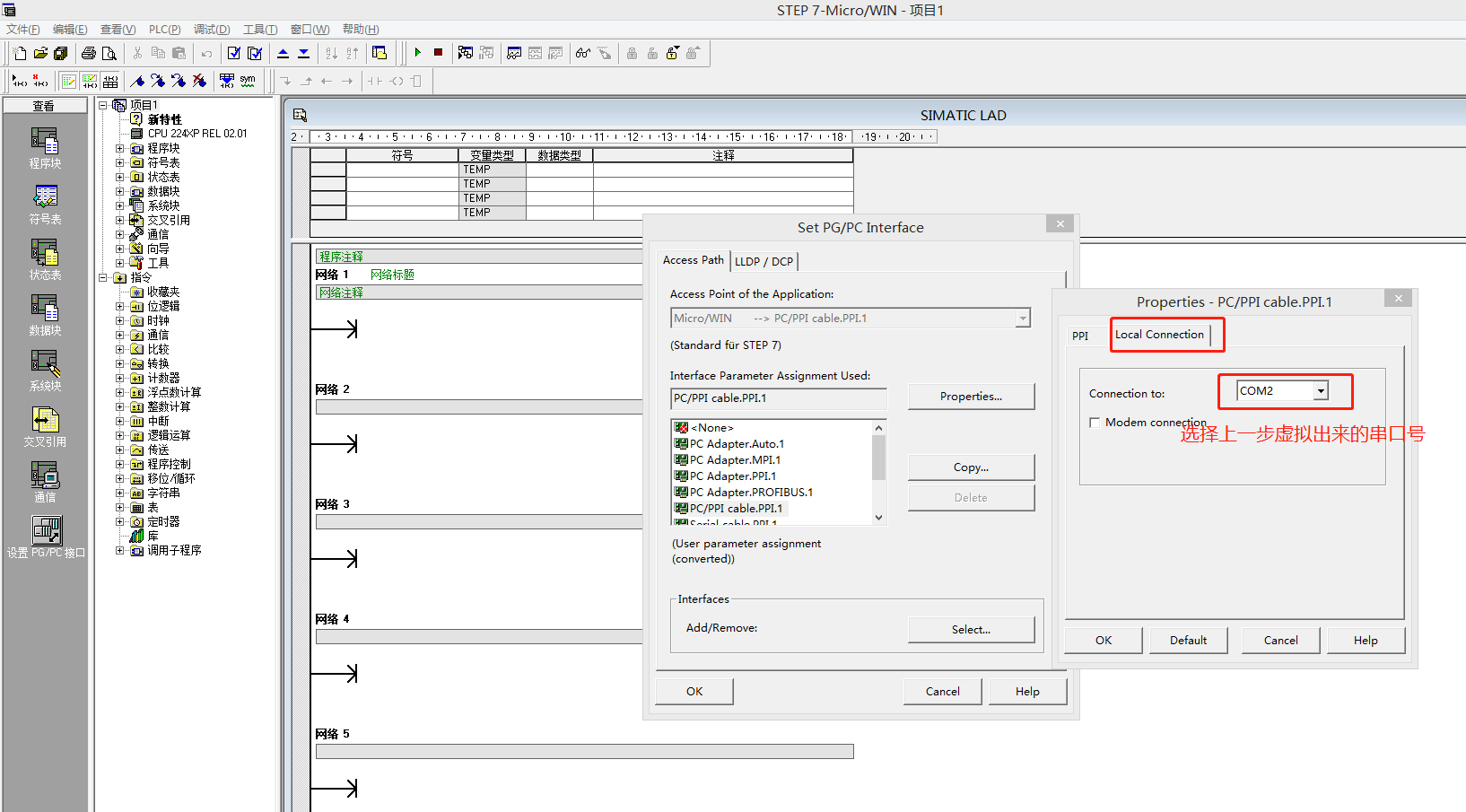

然后点击本地连接选择刚才虚拟的串口com2

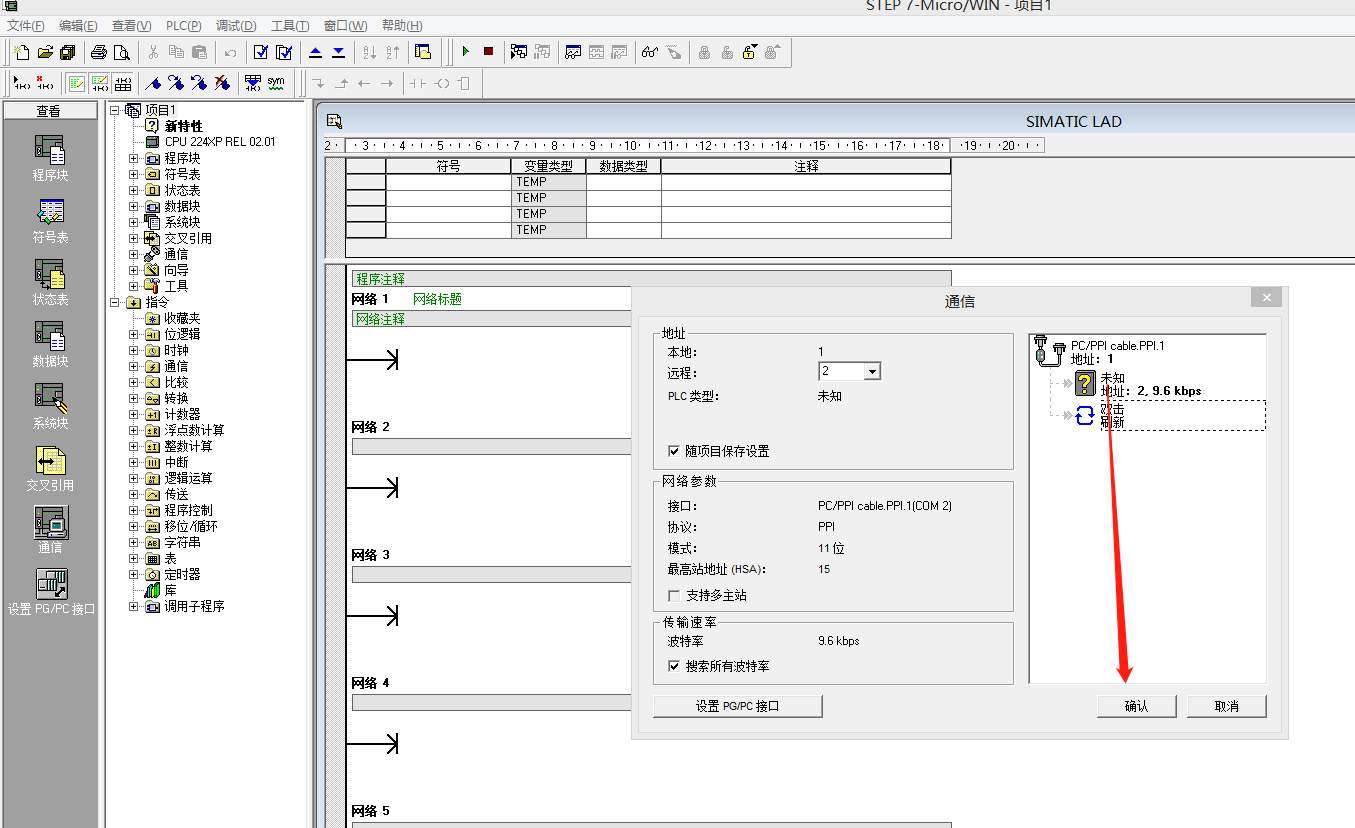

六、搜索PLC设备

点击【通信】，双击刷新，软件会自动搜索PLC，搜索到之后，点击确定。

七、新建PLC工程程序，并下载

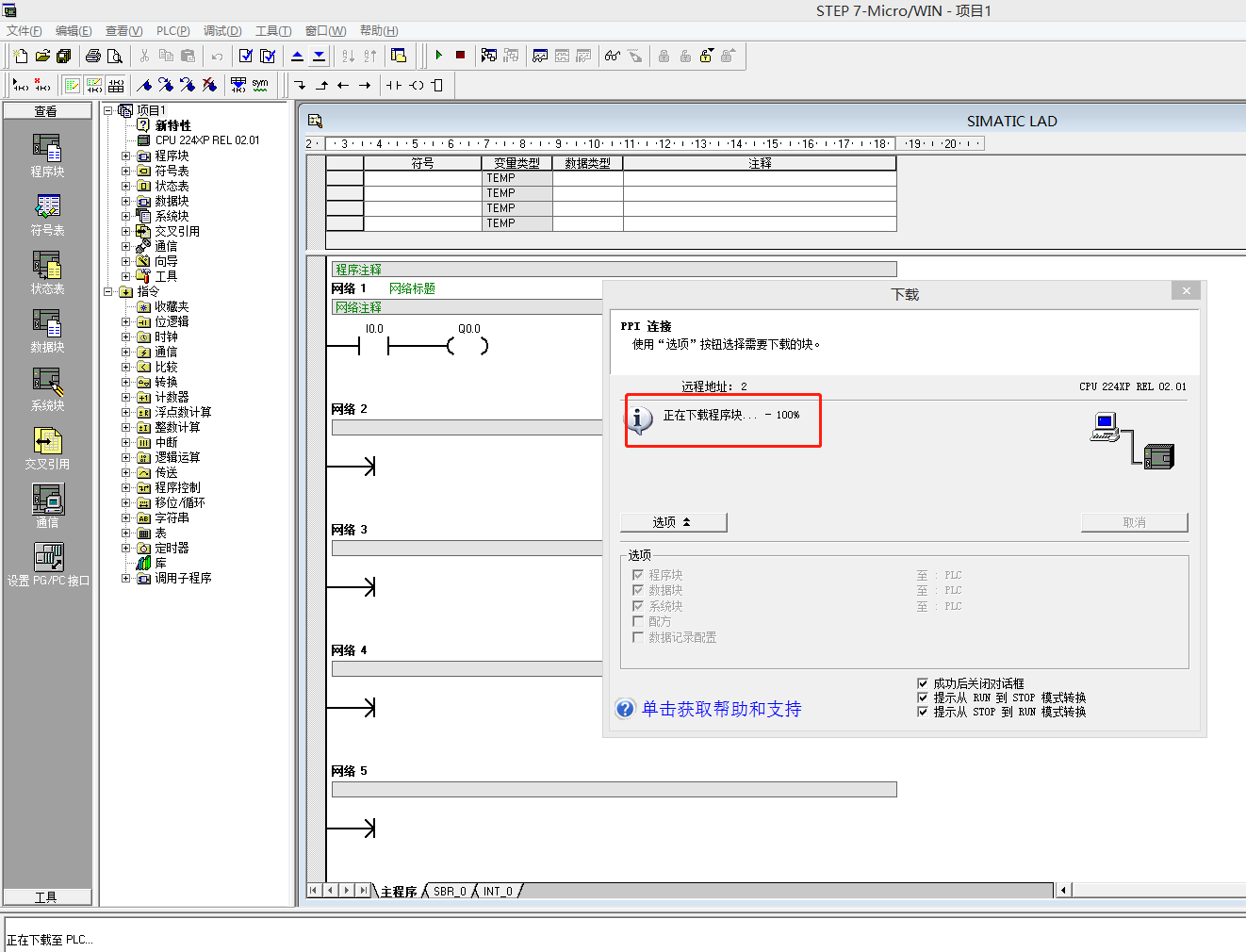

点击下载，下载时会提示下载进度条。

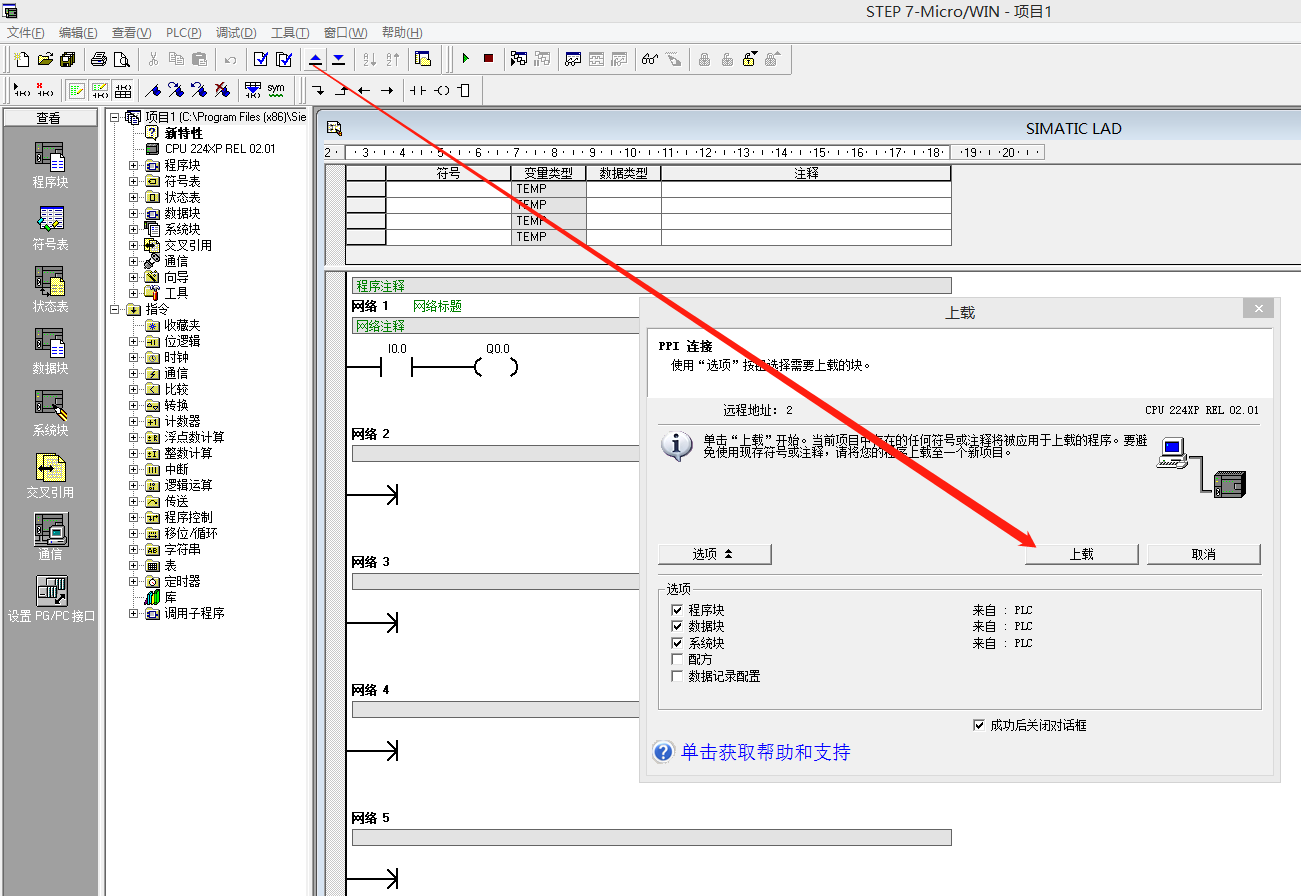

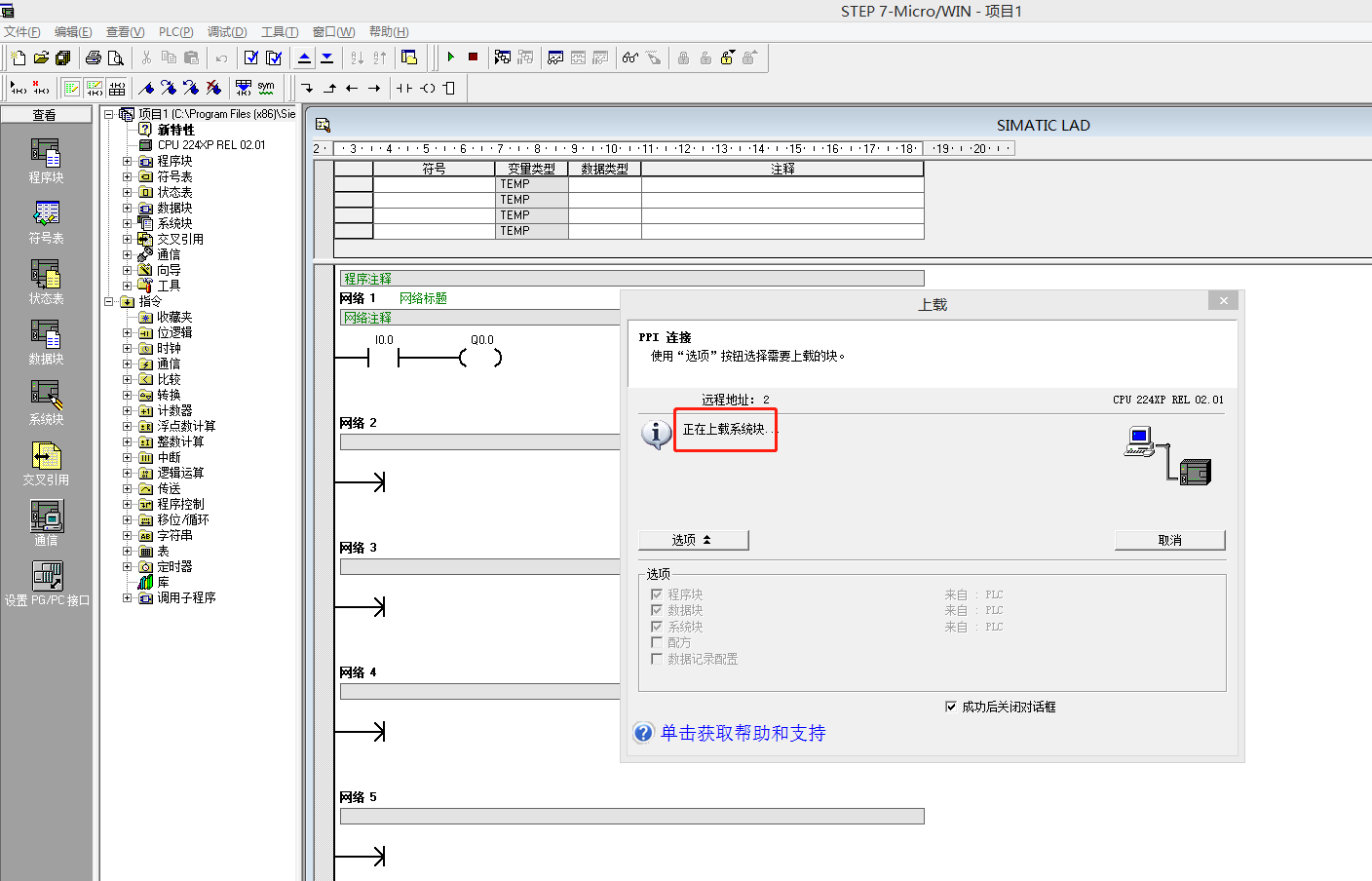

八、上载程序

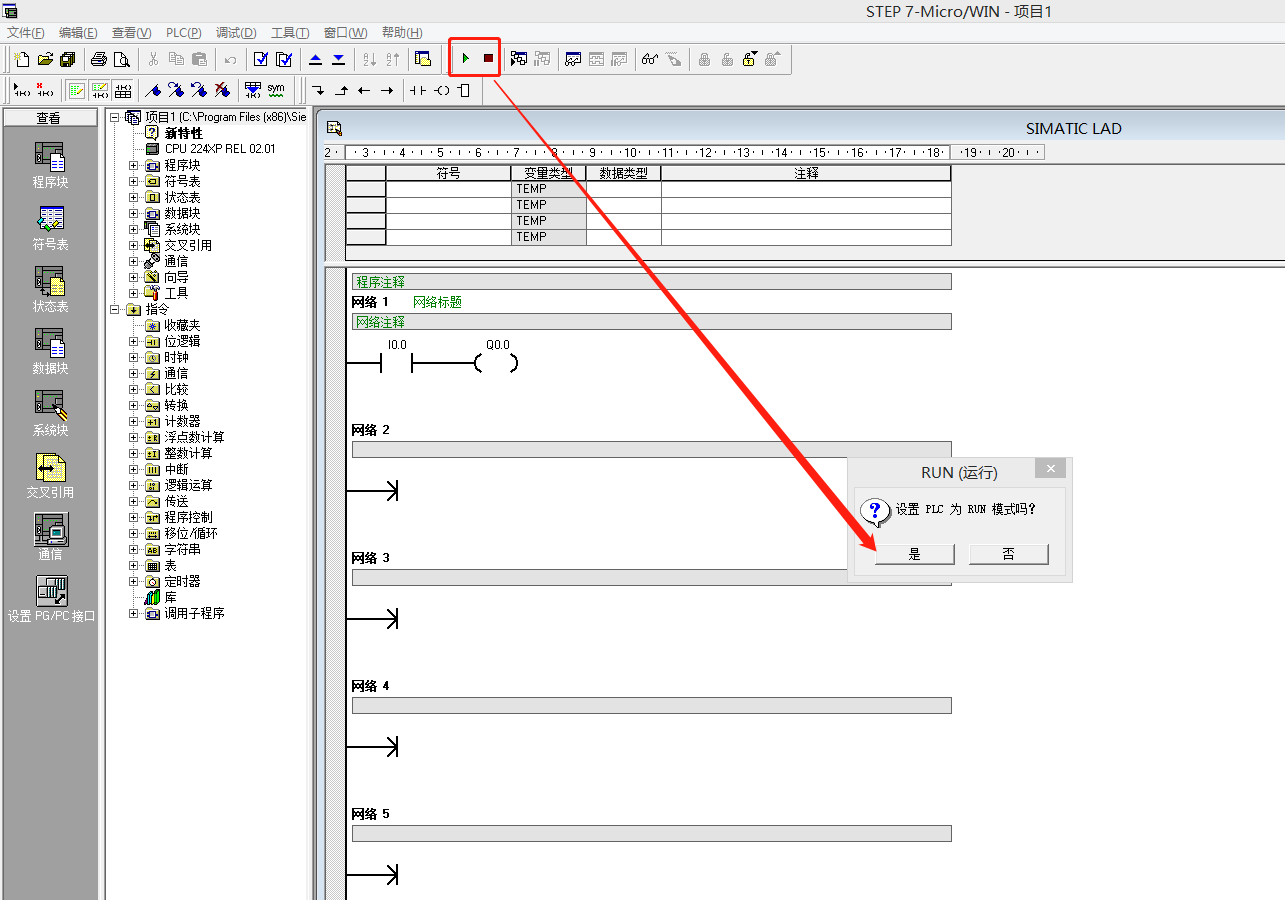

九、PLC程序运行（RUN）和停止（STOP）

可以控制PLC的运行状态，此时观察PLC的指示灯会有变化。

十、程序状态监控
