i.MX8MP 应用笔记 | 常见问题解决思路

作者｜王静怡

来源 |飞凌嵌入式

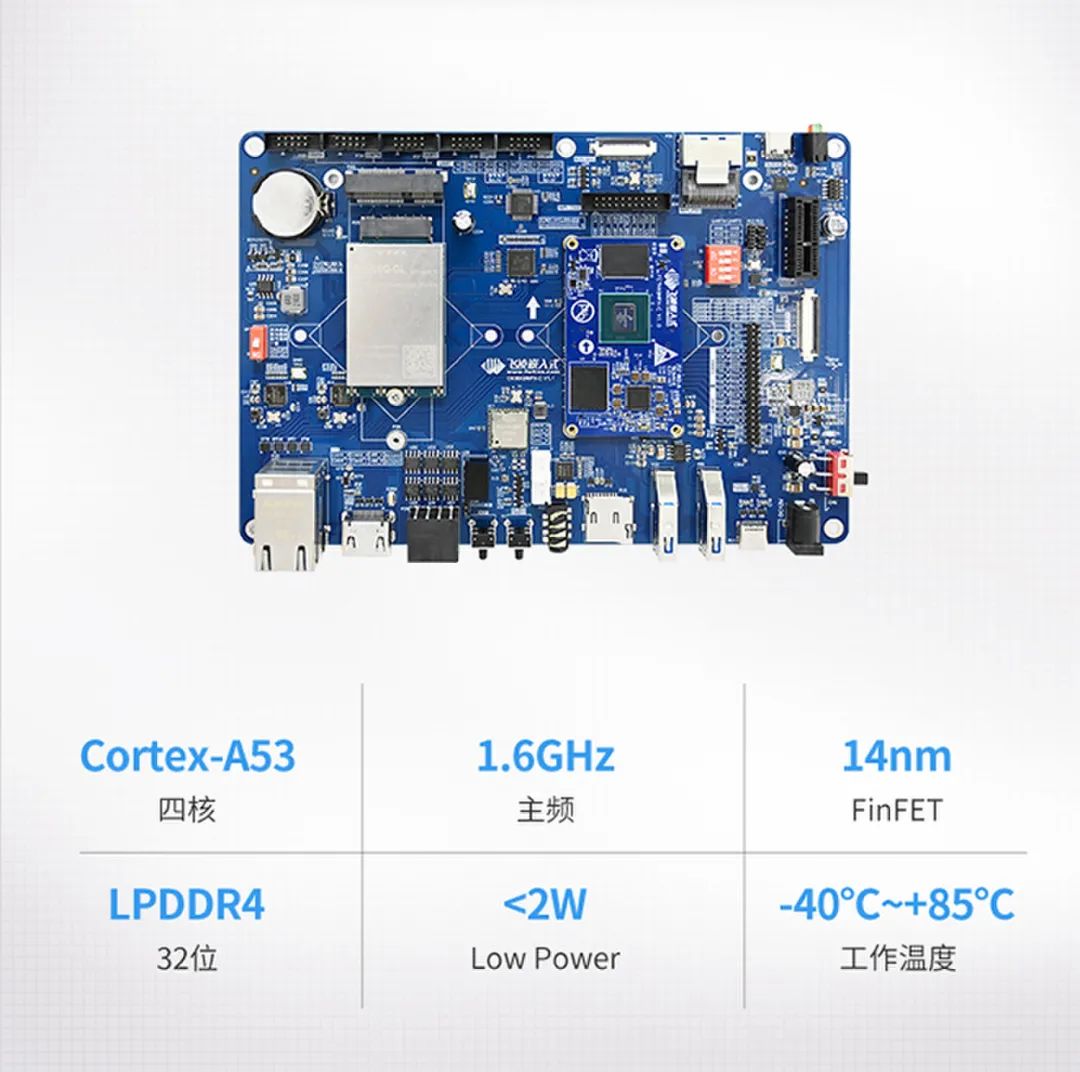

题图｜OKMX8MP-C开发板

FETMX8MP-C核心板的用户在使用过程中有一些常见问题，下面笔者将对咨询量较多的“更换Logo”、“开机自启应用”和“在Qt中显示图片”三个显示类问题，以飞凌提供的OKMX8MP-C开发板为例进行思路讲解。

1FLOGO更换

解决思路1

开发板启动后，替换“run/media/mmcblk2p1”路径下的图片，并sync保存。

*注意事项

MIPI屏，1024x600分辨率，替换logo-1024x600.bmp。

LVDS屏，1280x800分辨率，替换logo-1280x800.bmp。

替换完成后一定要输入sync命令保存

解决思路2

可采用在开发环境中替换源码文件夹OK8MP-linux-sdk/images路径下的logo图片的方式。

替换完成后在开发环境命令行进行源码全编译，生成新的ok8mp-linux-fs.sdcard.a*，把它们合并后，用新合并的rootfs.sdcard烧写即可。

*注意事项

MIPI屏，1024x600分辨率，替换logo-1024x600.bmp。

LVDS屏，1280x800分辨率，替换logo-1280x800.bmp。

常见问题：

单步更新替换Logo后，在启动时会闪一下飞凌本身提供的Logo，再进入桌面。

问题原因：

目前设置的桌面是飞凌公司Logo，开发板启动后进入桌面就显示了Logo。应用桌面是用Weston实现的网页形式的，开发板启动后才打开，所以有一个阶段显示Logo那个桌面。

解决思路

把文件系统中的“/usr/share/weston/logo-1280x800.png”换成用户自己的Logo，名称要保持一致。

注意事项

解决思路2中，在源码里更换Logo时使用的图片格式为bmp，文件系统中替换的图片格式为png。

上述两个方法中替换的两个Logo分别对应MIPI屏和LVDS屏，因HDMI本身在启动阶段就不显示Logo，而是启动后直接显示桌面，所以也没有替换Logo图片的方法。

2F

开机自启指定应用

目前飞凌提供的软件手册中已提供开机自动播放音频的设置方法，但有部分客户需要开机启动其它应用，故在此对手册中的自启方法进行补充：

1、在/etc/路径下新建个autorun.sh脚本：

root@OK8MP:~# cd /etc

root@OK8MP:/etc# vi autorun.sh

在/etc/autorun.sh脚本中写入如下内容：

#!/bin/bash

. /etc/profile.d/weston.sh

. /etc/profile.d/qt5.sh

sleep 3

/usr/bin/fltest_qt_4g   //此处为需要自启的应用和路径，以4G为例

写入完成并保存后，修改文件权限：

root@OK8MP:/etc# chmod 777 autorun.sh

2、进入到“/lib/systemd/system/”目录下，并新建一个autorun.service文件，命令如下：

root@OK8MP:~# cd /lib/systemd/system

root@OK8MP:/lib/systemd/system# vi autorun.service

文件的内容如下：

[Unit]

Description=autorun

After=basic.service X.service thermal-zone-init.service

[Service]

ExecStart=/etc/autorun.sh

[Install]

WantedBy=multi-user.target

其中Description一行需写入服务名，ExecStart需要写入可执行文件的绝对路径。保存退出后，在终端上执行如下命令：

root@OK8MP:~# systemctl -f enable /lib/systemd/system/autorun.service

Created symlink /etc/systemd/system/multi-user.target.wants/autorun.service -> /lib/systemd/system/autorun.service.

root@OK8MP:~# sync

3、使用如下命令关闭默认桌面：

root@OK8MP:~# systemctl disable matrix.service

Removed /etc/systemd/system/multi-user.target.wants/matrix.service.

root@OK8MP:~# sync

完成设置并按照之前的方法开启服务后，重启即可开机自启用户的应用。

取消自启应用：

如果想要彻底关闭开机自启，在终端上执行如下命令：

root@OK8MP:~# systemctl disable /lib/systemd/system/autorun.service

Warning: Can't execute disable on the unit file path. Proceeding with the unit name.

Removed /etc/systemd/system/multi-user.target.wants/autorun.service.

此时即可在开机时禁用服务，重启开发板后，此程序不会再自动运行。

3F

显示图片的方法

解决思路1

通过Qt桌面中qml test中的Video Player软件打开图片。

点击左上角的三条横线，选择Open image，进入图片的目标路径，点击目标图片即可打开。

注意事项

目前测试可打开的图片格式包含：jpg、png、bmp。

解决思路2

通过命令行打开ImageViewer应用进行查看。

root@OK8MP:~# cd /usr/share/examples/widgets/widgets/imageviewer

root@OK8MP:/usr/share/examples/widgets/widgets/imageviewer# ./imageviewer

在应用中进入需要打开的图片所在的路径，即可打开目标图片。

注意事项

目前测试可打开的图片格式包含：jpg 。

以上是目前询问较多的三个显示类问题对应解决思路，如果您有相同的疑问，可按照上述步骤进行操作，尝试是否可行。
