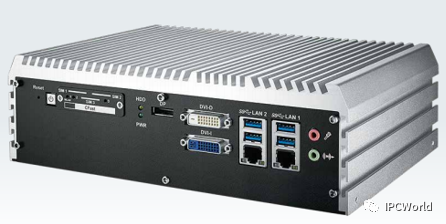

型号：TBP-9000-R0AE EN50155, EN50121-3-2无风扇嵌入式系统
1、Intel C236芯片组嵌入式EN50155, EN50121-3-2认证无风扇工控机；
2、配置：Intel 酷睿i3-6300（2核4线程3.8GHz），可选其他TDP80W以内CPU；
3、配置：DDR4 2400 4GB工控内存，最大支持32GB；
4、配置：mSATA 128GB 固态硬盘，可选其他容量的mSATA或者2.5寸硬盘；
5、-40°C to 75°C宽温操作温度；

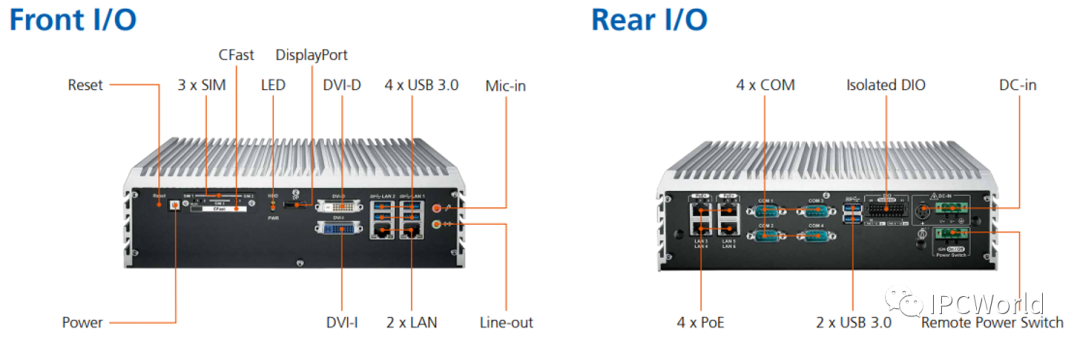

6、支持6个Intel芯千兆网口，4个带 IEEE 802.3at PoE+, iAMT 11.0网口；
7、前面板3个SIM卡槽支持3G/4G/LTE/WiFi/GPRS/UMTS；
8、内置3个Mini PCIe/mSATA；
9、支持2个2.5"盘位，1个CFast卡槽，2个SATA III接口；
10、16pin数字IO接口，6个USB 3.0，内置1个USB2.0，4个DB9串口；
11、配置：24V9.2A 220W适配器，支持6V到36V宽压电源输入，80V过压保护；
12、Configurable Ignition Power Control；
13、DVI-I+DVI-D+DisplayPort显示接口,DP支持4K显示；
14、尺寸：260mm x 175mm x 79mm (10.24" x 6.89" x 3.11")
15、重量：3.8 kg (8.38 lb)
| 系统信息 | |
| 处理器 | 英特尔6th /7th Xeon/Core i7/i5/i3处理器 |
| 芯片组 | Intel C236 |
| BIOS | AMI |
| SIO | IT8786E |
| 内存 | 2个DDR4 2400/2133 MHz SO-DIMM内存插槽，最大尺寸64GB |
| I/O接口 | |
| 串口 | 4个DB9串口，支持RS-232/422/485通讯 |
| USB | - 6个USB 3.0 (外置) - 1个USB 2.0 (内置) |
| 数字IO | 16海岸线 DIO : 8pin DI, 8pin DO |
| 指示灯 | 电源指示灯,硬盘指示灯,无线指示灯, PoE指示灯 |
| SIM Card | 3*SIM卡槽(外置) |
| 扩展插槽 | |
| Mini PCIe | 3个mini-PCIe插槽 2个全长插槽支持PCIe/USB/External SIM Card/mSATA信号； 1个半长插槽支持PCIe/USB 3.0/External SIM Card信号 |
| 显示 | |
| 显示芯片 | 集成Intel HD Graphics P630/P530显卡 |
| 显示接口 | - DVI-I: 最大分辨率1920 x1200 @ 60 Hz - DVI-D: 最大分辨率1920 x1200 @ 60Hz - DisplayPort: 最大分辨率4096 x 2304 @ 60Hz |
| 存储 | |
| SATA | 2SATA III (6Gbps) 支持S/W RAID 0, 1 |
| mSATA | 3 SATA III (Mini PCIe Type, 6Gbps) |
| Storage Device | - 1 CFast 卡槽, Push-in/Push-out Ejector |
| 音频 | |
| 声音芯片 | Realtek ALC892, 5.1 Channel HD Audio |
| 声音接口 | 1 Mic-in, 1 Line-out |
| 网络 | |
| LAN 1 | Intel I219LM GigELAN supports iAMT 11.0 |
| LAN 2 | Intel I210 GigELAN |
| PoE | |
| LAN 3 | GigEIEEE 802.3at (25.5W/48V) PoE+ by Intel I210 |
| LAN 4 | GigEIEEE 802.3at (25.5W/48V) PoE+ by Intel I210 |
| LAN 5 | GigEIEEE 802.3at (25.5W/48V) PoE+ by Intel I210 |
| LAN 6 | GigEIEEE 802.3at (25.5W/48V) PoE+ by Intel I210 |
| Power | |
| 电压输入 | 6V to 36V, DC-in |
| 电源输入 | 3针凤凰端子 : V+, V-, 机架接地 |
| Ignition Control | 16针，8pin输入，8pin输出(外置) |
| 远程启动 | 3针接线盒 |
| 过载保护 | 瞬时电压可达80V/1ms |
| Others | |
| TPM | 可选Infineon SLB9665 supports TPM 2.0, LPC Interface |
| 看门狗 | Reset : 1 to 255 sec./min. per step |
| 智能管理 | Wake on LAN, PXE supported |
| 监测 | 监测温度、电压。CPU过热时自动节流控制 |
| 软件支持 | |
| 支持操作系统 | Windows 10, Windows 8.1, Windows 7, Linux |
| 机械 | |

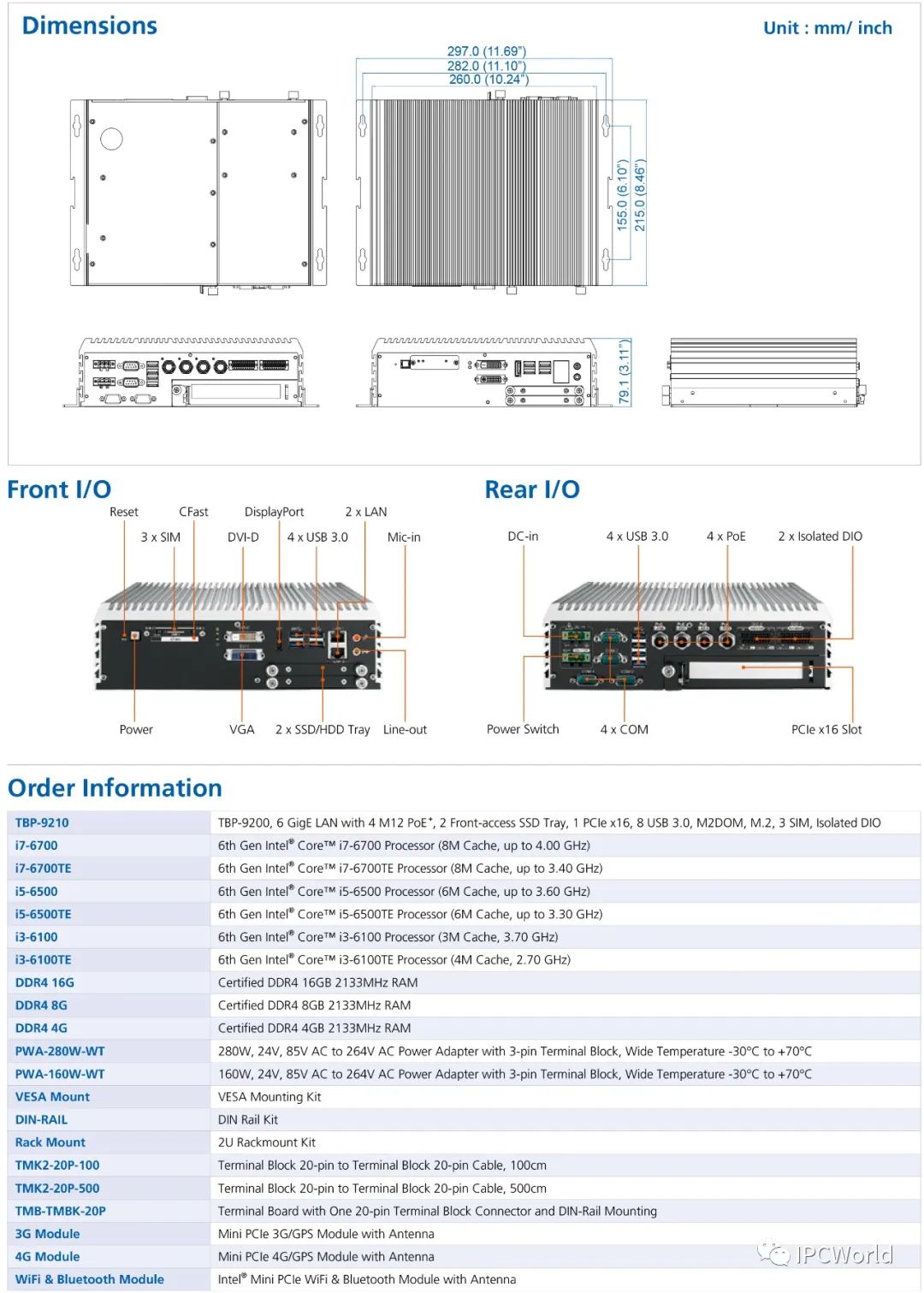

| 尺寸(W x L x H) | 260mm x 175mm x 79mm (10.24" x 6.89" x 3.11") |
| 重量 | 3.8 kg (8.38 lb) |
| 安装方式 | -壁挂式安装 -导轨安装 -2U上架安装（可选） |
| 环境 | |
| 工作温度 | 35W TDP CPU :Core i7, i5, i3 : -40°C to 75°C (-40°F to 167°F)、Xeon E3-1268L v5 : -40°C to 70°C (-40°F to 158°F) 65W TDP CPU :Core i7, i5, i3 : -40°C to 55°C (-40°F to 131°F) 80W TDP CPU :Xeon E3-1275 v6, E3-1275 v5, E3-1225 v5 : -40°C to 45°C (-40°F to 113°F) |
| 存储温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, 无凝霜 |
| 相对湿度 | 95% at 75°C |
| 冲击 | - IEC 60068-2-27 - SSD : 50G @ wallmount, 半正弦, 11ms |
| 振动 | - IEC 60068-2-64 - SSD : 5Grms, 5Hz to 500Hz, 3轴 |
| 质量认证 | E13,CE, FCC, EN50155, EN50121-3-2 |
