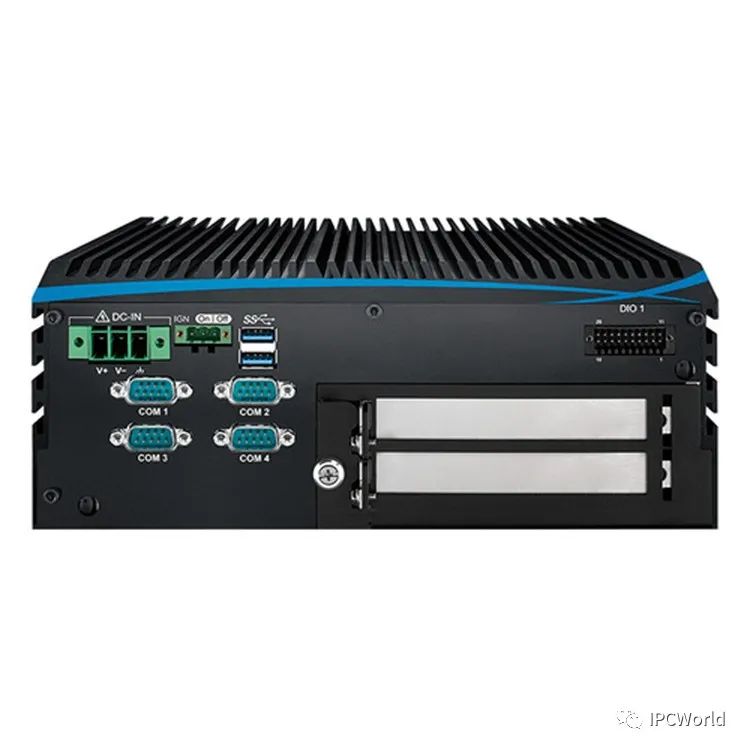

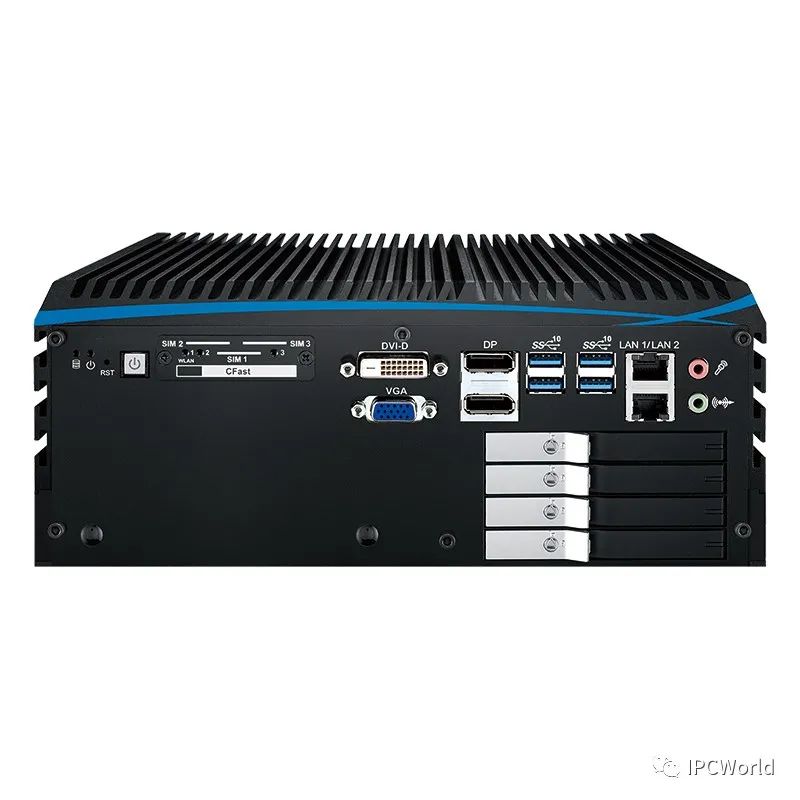

BPX-1320 可扩充无风扇嵌入式系统
1、配置：Intel酷睿i3-8300（4核4线程3.7GHz），可选其他8th/9th系列8核Intel Xeon/Core i7/i5/i3 TDP80W以内高性能处理器（如：E-2278GE/E-2176G/E-2226GE/i7-9700/i7-8700/等）；
2、英特尔 C246 芯片组；
3、配置：DDR4 8GB 2400工控内存；
4、配置：128GB mSATA固态硬盘，可选其他容量的SSD/2.5寸机械硬盘；
5、无风扇设计，支持-40°C至75°C工作温度；
6、第二代USB 3.1接口，支持超高速10Gbps数字传输；
7、2个独立千兆网口；
8、3个SIM卡插槽，可支持WiFi、4G、3G、LTE、GPRS、UMTS；
9、6个USB 3.1、4个串口RS-232/422/485、16pin GPIO；
10、存储支持 : 4个2.5寸硬盘抽取盒、1个M.2、1个CFast卡插槽与4个SATA III；
11、扩充支持 : 2个PCIe（1个PCIex16，1个PCIex4插槽）、2个Mini PCIe/mSATA与1个M.2；
12、最高可支持200W供电于PCI/PCIe插槽；
13、配置：220W 24V 9.2A适配器，支持6V至36V直流输入、80V浪涌保护；
14、支持电源延缓开关机设定 (车载模式)；
15、质量认证：CE, FCC, EN50155, EN50121-3-2
| 系統 | |
| 处理器 | 八核心英特尔 至强/8代/9代酷睿i7/i5/i3处理器 (CFL-R S) |
| 芯片 | Intel C246 |
| BIOS | AMI |
| SIO | IT8786E |
| 内存 | 2个DDR4 2666MHz SO-DIMM，最高支持 64GB (ECC/Non-ECC) |
| I/O接口 | |
| 串口 | 4个RS-232/422/485串口 (ESD 8KV) |
| USB | - 6个外部USB 3.1 - 1个內部USB 2.0 |
| GPIO | 16个GPIO |
| LED灯号 | 电源、硬盘、无线网络 |
| SIM卡 | 3个外部SIM卡插槽 |
| 扩充接口 | |
| Mini PCIe | 2个Mini PCIe全卡可支持PCIe/USB/外部SIM卡/mSATA |
| PCI/PCIe | - 1个PCIe x16 插槽 -1个PCIe x4 插槽 |
| M.2 | 1 M.2插槽 (Key ID : E) |
| SUMIT A, B | 2个SUMIT插槽 (可选) |
| 显卡规格 | |
| 处理器显卡 | Intel UHD Graphics 630 |
| 显示接口 | - 1个VGA : 最高分辨率1920 x 1200 @60Hz - 1个DVI-D : 最高分辨率1920 x 1200 @60Hz -2个DisplayPort : 最高分辨率4096 x 2304 @60Hz |
| 存储 | |
| SATA | 4个SATA III (6Gbps)，支持软件RAID 0, 1, 5, 10 |
| mSATA | 2个SATA III (Mini PCIe Type，6Gbps) |
| 存储接口 | - 1个CFast卡插槽，Push-in/Push-out Ejector -4个外部2.5寸硬盘抽取盒 |
| 音频 | |
| 处理器 | Realtek ALC892, 5.1 Channel HD Audio |
| 音频接口 | 1 Mic-in, 1 Line-out |
| 以太网 | |
| LAN 1 | Intel I219LM 以太网控制器，支持 iAMT 12.0 |
| LAN 2 | Intel I210 以太网控制器 |
| 电源 | |
| 电源输入 | 6V至36V直流输入 |
| 电源接口 | 3针端子：V+、V-、外壳接地 |
| 延迟开关机控制 | 16个模式 (内部) |
| 远程开关 | 3针端子：On、Off、IGN |
| 浪涌保护 | 最高瞬间电压80V/1ms |
| 軟件支持 | |
| OS | Windows 10, Linux |
| 尺寸 & 重量 | |

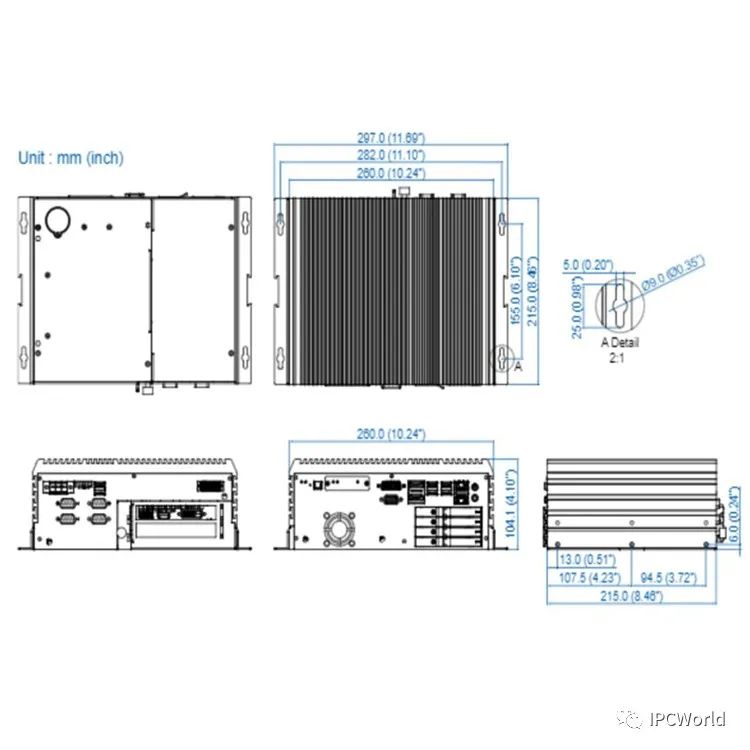

| 尺寸 (宽*长*高) | 260mm x 215mm x104.1mm (10.24" x 8.46" x4.10") |
| 重量 | 5.5 kg (12.13 lb) |
| 安装方式 | 面板安装、导轨安装 (可选) |
| 环境 | |
| 工作温度 | 35W TDP CPU :-40°C to 75°C (-40°F to 167°F) 65W TDP CPU :-40°C to 55°C (-40°F to 131°F) 80W TDP CPU :-40°C to 45°C (-40°F to 113°F) |
| 储存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相对湿度 | 95% at 75°C |
| 冲击测试 | - IEC 60068-2-27 - SSD : 50G @ wallmount, Half-sine, 11ms |
| 摇摆测试 | - IEC 60068-2-64 - SSD : 5Grms, 5Hz to 500Hz, 3 Axis |
| EMC | CE, FCC, EN50155, EN50121-3-2 |
