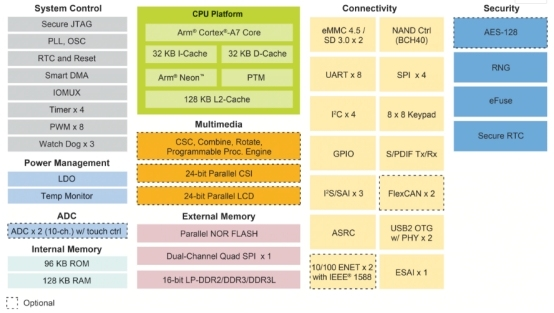

NXP的i.MX 6ULL系列芯片是一款基于ARM Cortex A7内核的低功耗高性能且低成本的应用处理器，下面是imx6ull处理器的内部功能框图
主要特性如下：
ARM Cortex-A7内核可达900 MHz, 128 KB L2缓存。支持
并行24bit RGB LCD接口，可以支持1366*768分辨率。
8/10/16位并行摄像头传感器接口(CSI)。
2个MMC 4.5/SD 3.0/SDIO 接口。
2个USB 2.0 OTG, HS/FS, Device or Host with PHY。
音频接口3x I2S/SAI, S/PDIF Tx/Rx。
2个IEEE802.3标准10/100Mbps以太网接口。
多达8个UART接口。
2个12-bit ADC最高支持10个输入通道,支持电阻触摸屏(4/5线)。
安全模块: TRNG, Crypto Engine(AES with DPA, TDES/SHA/RSA), Secure Boot。
国产全志A40I/T3简要介绍如下：
AllWinner的A40I/T3系列芯片是一款基于四核ARM Cortex A7内核的低功耗高性能且低成本的应用处理器，框图如下：
其主要特性如下：
其主要特性如下：
四核ARM Cortex-A7内核,最高运行速度可达1.2GHz;
工控平台级芯片，支持Android与Linux双系统，十年以上供货周期
工业品质标准，100ppm，工作温度-40-85℃
支持32位的DDR3数据总线，处理能力更强；
支持双屏异显和多种显示接口 RGB/MIPI /双LVDS/HDMI，最大支持1920X1080的分辨率；
支持多路摄像头输入，DVP in*2/CVBS in*4
支持3个MMC 4.5/SD 3.0/SDIO 接口;
2个IEEE802.3标准以太网接口,一个10/100M,一个1000M。
3个USB 2.0接口,其中一个OTG, 2个USB HOST接口。
多达8个UART接口。
CPU内部集成音频HEADPHONE耳机接口，MIC接口；
还支持SATA接口，8X8键盘接口 etc
总结：经过对比我们发现，A40I/T3是四核处理器，而I.MX6UL是单核处理器，A40I/T3处理能力更强；A40I/T3/I.MX6UL同样有双网络，但是A40I/T3有一个网络是千兆的，通信能力更强；A40I/T3还具有SATA接口和内置音频，性价比更高；

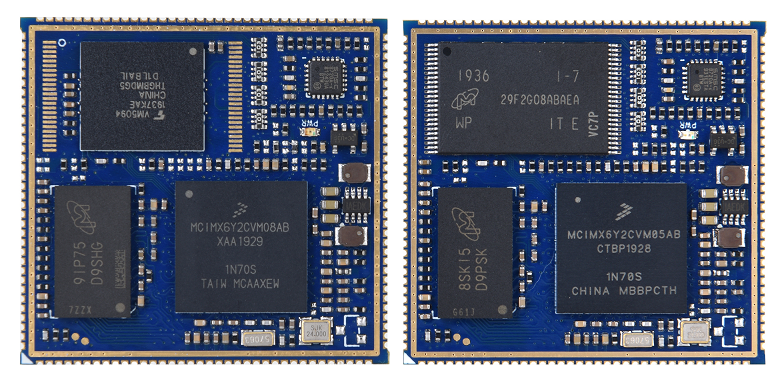

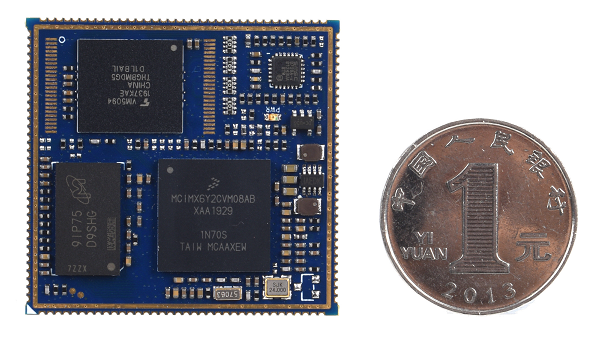

核心板精心布局，尽量缩小尺寸，现有尺寸为38*39mm，在这么小的面积上，集成了CPU,RAM,Flash，并且还集成了一路PHY以太网芯片，可谓麻雀虽小，五脏俱全了。
为了满足不同应用场景的需求，核心板提供多种配置，从D256MB+N256MB(nandflash) 到D512+E8G（emmc），适用大部分应用场景。
产品参数
FUNCTION | CoM-P6UL | |
主要参数 | 主控制器 | NXPI.MX6UL/L，Cortex-A7,528MHZ (900MHZ Max) |
内存 | 256MB DDR3(最大可到1GB) | |
闪存 | SLC NAND(MAX 1GB) /EMMC(MAX 32G) | |
图形显示 | 内置24位LCD控制器 | |
时钟 | 内置 | |
看门狗 | 有 | |
电源管理 | MP2112/RT9013 | |
| 复位 | 支持软件和硬件复位(直接写寄存器) | |
I/O | 串口 | 串口8个，LVTTL电平(双网络复用其中3个串口) |
以太网 | 2 MAC, UART6/UART7/UART8复用 | |
USB 2.0OTG | 2个，高速 | |
SD/MMC卡 | 2个,MMC 4.5/SD 3.0/SDIO标准 | |
触摸屏 | CPU内置,支持4线, | |
系统总线 | 无 | |
IIC接口 | 2 | |
SPI接口 | 2 | |
GPIO | 多个3.3VLVTTL电平 | |
IIS音频 | 1 | |
CAMERA | 1,支持CMOS, | |
CAN总线 | 2 | |
分辨率 | 最大1366×768 | |
LCD接口 | 24-bit TTL接口 | |
电源 | 电源 | 3.3V (+-5%) |
Power Consumption | TBD | |
尺寸&环境 | 尺寸 | 39MM*37MM |
工作温度 | 0~70° C (可定制-30-80°C) | |
工作湿度 | 5 ~ 95 %，冷凝结 | |
其他 | RoHS | YES |
认证 | CE | |
软件支持 | Linux4.14 |
盈鹏飞嵌入式的A40I/T3核心板

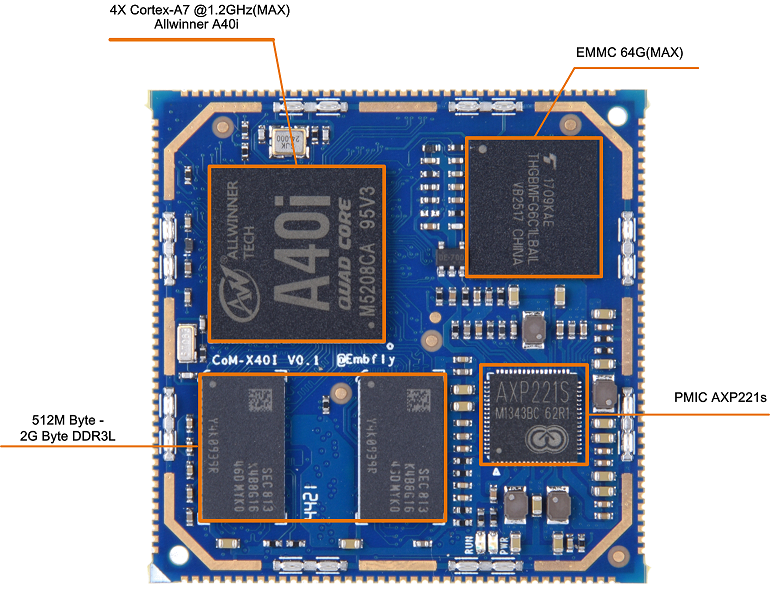

市面上有很多A40I/T3平台的核心板，今天我要给大家介绍一款经典尺寸（45X45MM）的产品，性价比更高的A40I/T3核心板，这是一款来自盈鹏飞嵌入式潜心研发的产品。先来看下产品图片:
核心板精心布局，尽量缩小尺寸，现有尺寸为45*45mm，在这么小的面积上，集成了CPU,RAM,Flash，能够把用户经常使用的双网络接口，还有各个不同的接口，例如串口，SATA，SPI接口，I2C接口，音频接口引出来，这个是目前来说最小的电脑。
产品参数
FUNCTION | CoM-X40I | |
主要参数 | 主控制器 | Allwinner,A40i,4核Cortex-A7，1.2GHZ(Max) |
内存 | 512MB DDR3(最大可到2GB) | |
闪存 | EMMC(最大到64GMB) | |
视频编码 | 支持1080P视频编码，支持H.264,VP8；多格式1080P 60fps视频解码(H.265,H.264,VC-1, MPEG-1/2/4, VP8) | |
电源管理 | AXP221S(本审计不可支持电池供电) | |
RTC | AXP221S内置 | |
看门狗 | 有 | |
I/O | 串口 | 串口8个，LVTTL电平（与双网络有复用） |
以太网 | X2,一路10/100Mbps,一路10/100/100Mbps; | |
USB OTG | X1，高速 | |
USB HOST | X2，高速 | |
SD/MMC卡 | 四线 | |
电阻式触摸屏 | 四线 | |
系统总线 | 无 | |
IIC接口 | 2 | |
SPI接口 | 2 | |
GPIO | 多个3.3V LVTTL电平 | |
音频 | A40I内置HEADPHONE/MIC | |
多媒体 | Graphic Chip | 支持Mali-400MP2 GPU，支持OpenGL ES 2.0 / OpenVG 1.1 standard |
分辨率 | 最大1920×1080 | |
LCD接口 | 支持RGB888/LVDS/MIPI-DSI，分辨率最高1920x1080； | |
电源 | 电源 | 5.0 V (+-5%) |
Power Consumption | TBD | |
尺寸&环境 | 尺寸 | 45MM*45MM*3.2MM |
工作温度 | 0 ~ 70° C (可定制-30-70°C) | |
工作湿度 | 5 ~ 95 %，冷凝结 | |
其他 | RoHS | YES |
认证 | CE | |
软件支持 | Linux3.10/Android7.0/Ubuntu 16.04 |
评估板SBC-X40I功能：
