香蕉派 BPI-M2 Ultra的缩小版-CoM-X40I核心板

时间：2022-05-27 17:32

人气：

作者：admin

导读：香蕉派 BPI-M2 Ultra是业内大名鼎鼎的单板计算机，它采用全志 R40/A40I芯片开发，支持板载Wifi与蓝牙，支持SATA接口，可以直接接硬盘。并且板载8G eMMC ,可以选择SD卡启动或从eMMC flash 启动。...

香蕉派 BPI-M2 Ultra是业内大名鼎鼎的单板计算机，它采用全志 R40/A40I芯片开发，支持板载Wifi与蓝牙，支持SATA接口，可以直接接硬盘。并且板载8G eMMC ,可以选择SD卡启动或从eMMC flash 启动。

Banana PI BPI-M2 Ultra兼容性强大,可以跑android系统,Debian linux,Ubuntu linux, Raspberry Pi系统和全志Tina 系统.

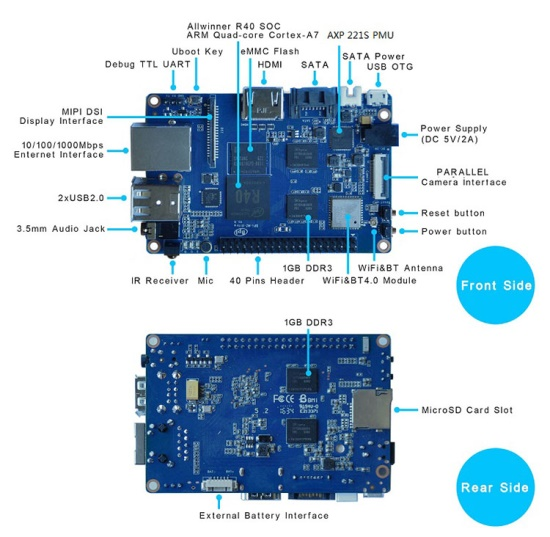

Banana PI BPI-M2 Ultra硬件：

全志R40 四核处理器，2GB LPDDR3内存，千兆以太网口，3USB 接口流畅运行Android5.1。Banana PI BPI-M2 Ultra 体积如信用卡大小，与BPI-M3尺寸一样，GPIO兼容Raspberry PiB+并能运行其ROM Image。

主要规格指标

1，Quad Core ARM Cortex A7 CPU

2，Dual core Mali 400 MP2 GPU

3，2G DDR3 SDRAM

4，support SATA interface

5，MicroSD slot supports up to 256GB expansion

6，8G eMMC flash (option 16/32/64G)

7，CSI camera intface and DSI display interface support

8，10/100/1000 Mb Ethernet port

9，(3) USB 2.0 hosts and (1) USB otg port

10，1080P high-definition video playback

11，HDMI port and multi-channel audio output

12，WIFI&Bluetooth 4.0 with 802.11BGN onboard

13，3.5mm Stereo Output mini-jack with microphone support

14，Built-in 3.7V Lithium Battery Charging Circuit

15，Hardware security enables trustzone security system, Digital Rights Management (DRM), information encryption/decryption, secure boot, secure JTAG and secure efuse

硬件接口：

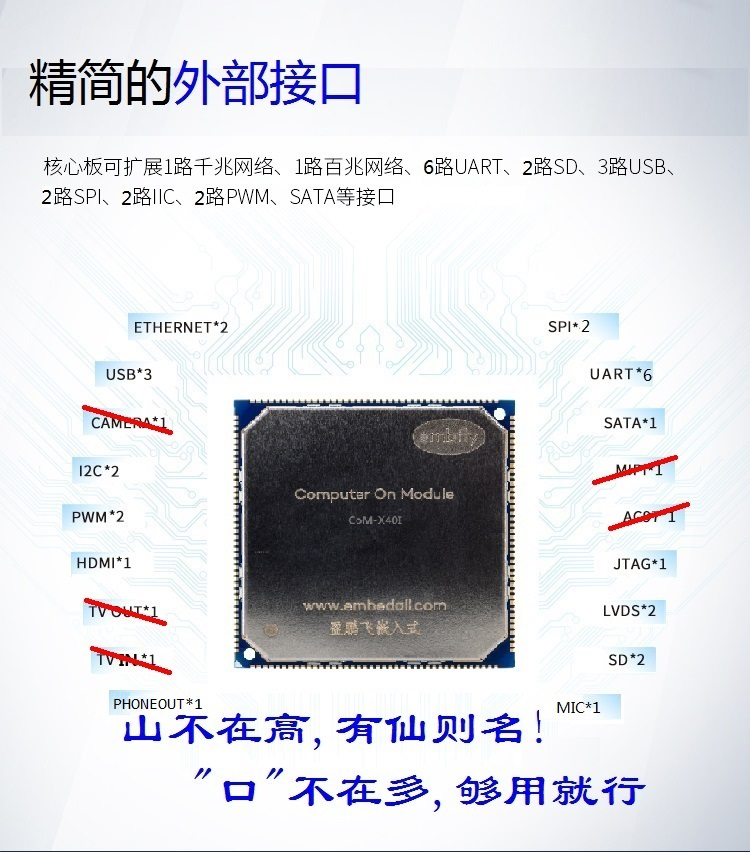

为了方便用户使用，盈鹏飞嵌入式凝缩Banana PI BPI-M2 Ultra的相关功能，去掉了CAMERA等功能，特制为邮票孔的方式引出A40I/T3的相关功能，它就是我们今天介绍的主角--CoM-X40I;

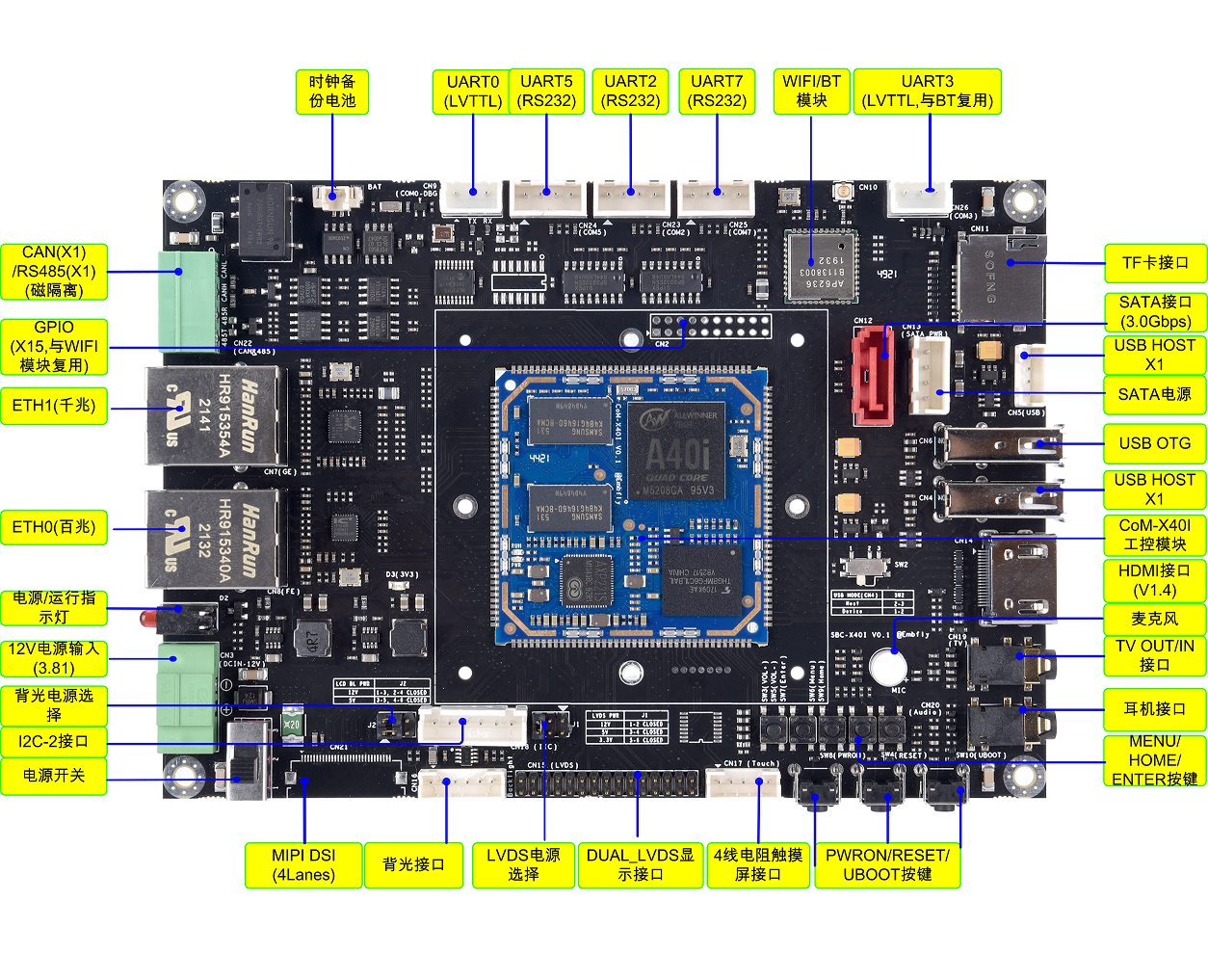

评估板接口丰富，开发案例齐全

产品参数

	FUNCTION	SBC-X40
主要参数	主控制器	Allwinner,A40i,4核Cortex-A7，1.2GHZ(Max)
	内存	512MB DDR3(最大可到2GB)
	闪存	EMMC(最大到64GMB)
	视频编码	支持1080P 视频编码，支持H.264,VP8；多格式1080P 60fps视频解码(H.265,H.264,VC-1, MPEG-1/2/4, VP8)
	电源管理	AXP221S(本设计不支持电池供电)
	RTC	AXP221S内置
	看门狗	有
I/O	串口	串口4个，其中3个是RS232电平,1个是LVTTL电平,与WIFI/BT模块复用;
	以太网	X2,一路10/100Mbps,一路10/100/100Mbps;
	USB OTG	X1，高速
	USB HOST	X2，高速
	SD/MMC卡	四线
	电阻式触摸屏	四线
	系统总线	无
	IIC接口	1
	CAN BUS接口	X1,隔离,采用SPI1扩展MCP2515(MCP2518可选)
	GPIO	多个3.3V LVTTL电平
	音频	A40I内置
	RTC	PCF8563,带备份电池
	WIFI	SDIO WIFI,150Mbps,与gpio复用
多媒体	Graphic Chip	支持Mali-400MP2 GPU，支持OpenGL ES 2.0 / OpenVG 1.1 standard
	分辨率	最大1920×1080
	LCD接口	支持HDMI/LVDS/MIPI-DSI，分辨率最高1920x1080；
	MIPI DSI接口	4LANES
	TV OUT	X1
	TV IN	X1
电源	电源	12.0 V (+-5%)
电源	Power Consumption	TBD

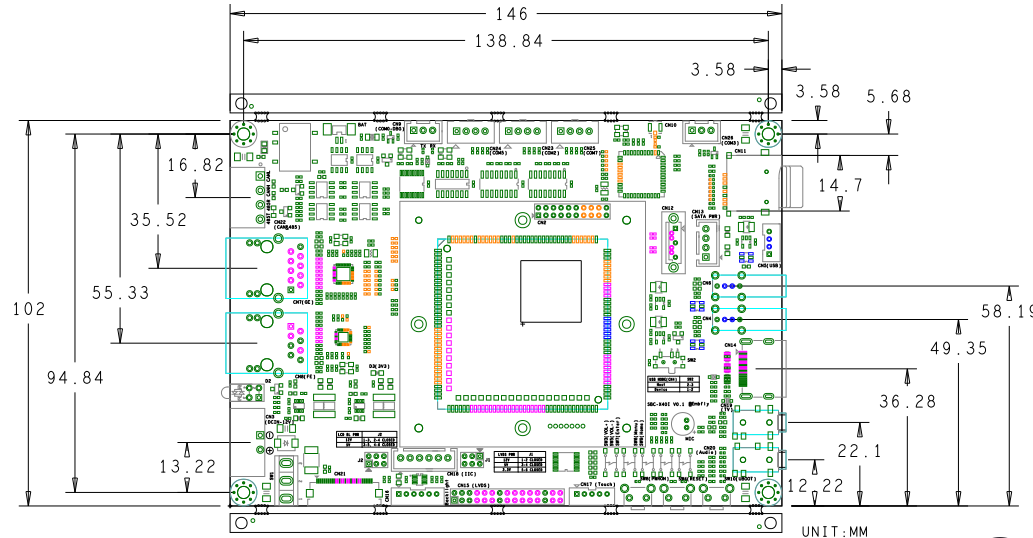

尺寸& 环境	尺寸	146MM*102MM
	工作温度	0 ~ 70° C (可定制-30-70°C)
	工作湿度	5 ~ 95 % ，冷凝结
其他	RoHS	YES
	认证	CE
	软件支持	Linux 3.10/Android7.0/Ubuntu 16.04/Preempt RT Linux
