米尔电子MYD-YA15XC-T开发板试用测评---TLLED

时间:2022-03-19 10:04

人气:

作者:admin

标签: 开发板

导读:米尔电子最新款ST产品“MYD-YA15XC-T”开发板,在电子工程世界、电子发烧友、电路城等各大论坛发布试用通知,小编在此为大家挑选了一篇干货满满的测评给大家观看。想要了解优秀测评...

米尔电子最新款ST产品“MYD-YA15XC-T”开发板,在电子工程世界、电子发烧友、电路城等各大论坛发布试用通知,小编在此为大家挑选了一篇干货满满的测评给大家观看。

想要了解优秀测评者“TLLED”关于MYD-YA15XC-T开发板测评原文的可以复制下方链接查看:

https://www.cirmall.com/bbs/home.phpmod=space&uid=117560&do=thread&view=me&from=space&type=thread

想要了解MYD-YA15XC-T开发板可以去米尔官网查看具体的产品介绍:

http://www.myir-tech.com/product/myd-ya15xc.htm


1、【MYD-YA15XC-T开发板】+系统镜像烧写

一、CubeProg在线烧写

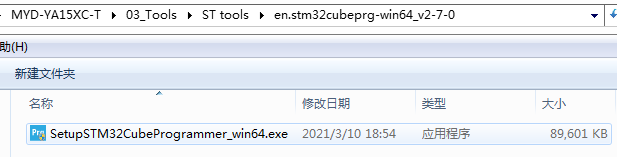

1.1、安装软件:
文件有点大,上传上来。

1.2、硬件设置

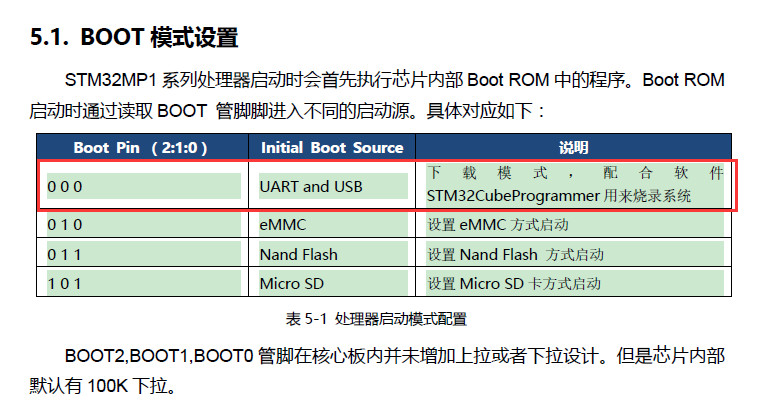

1.2.1、设置boot方式

1.2.2、USB连接线连接到板卡的J5端口
1.3、系统烧写

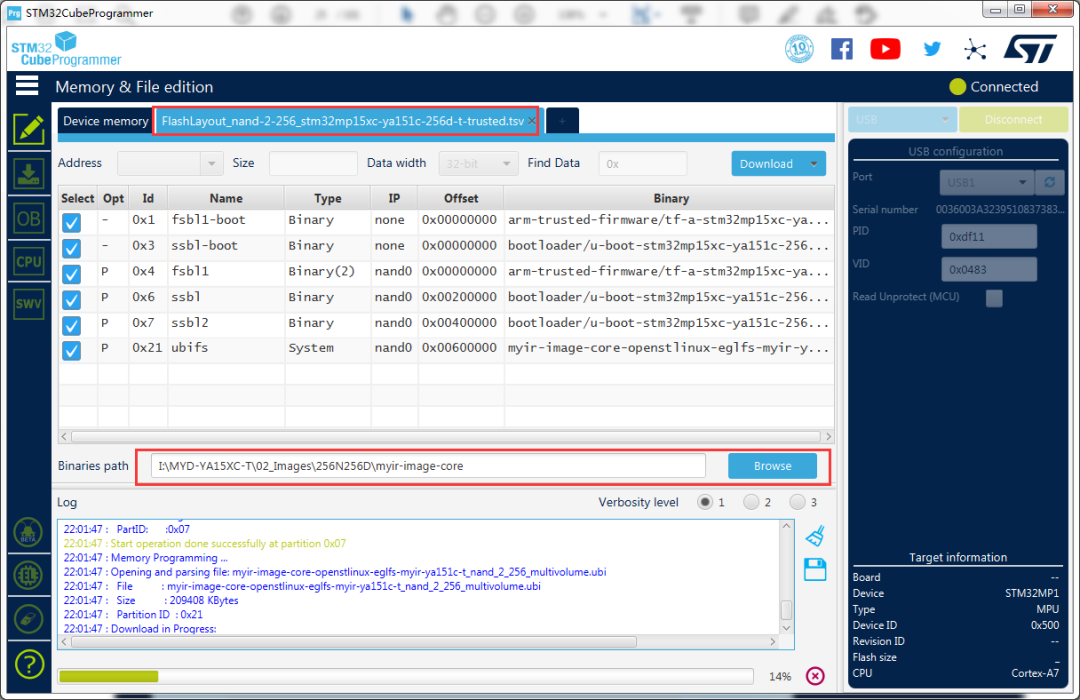

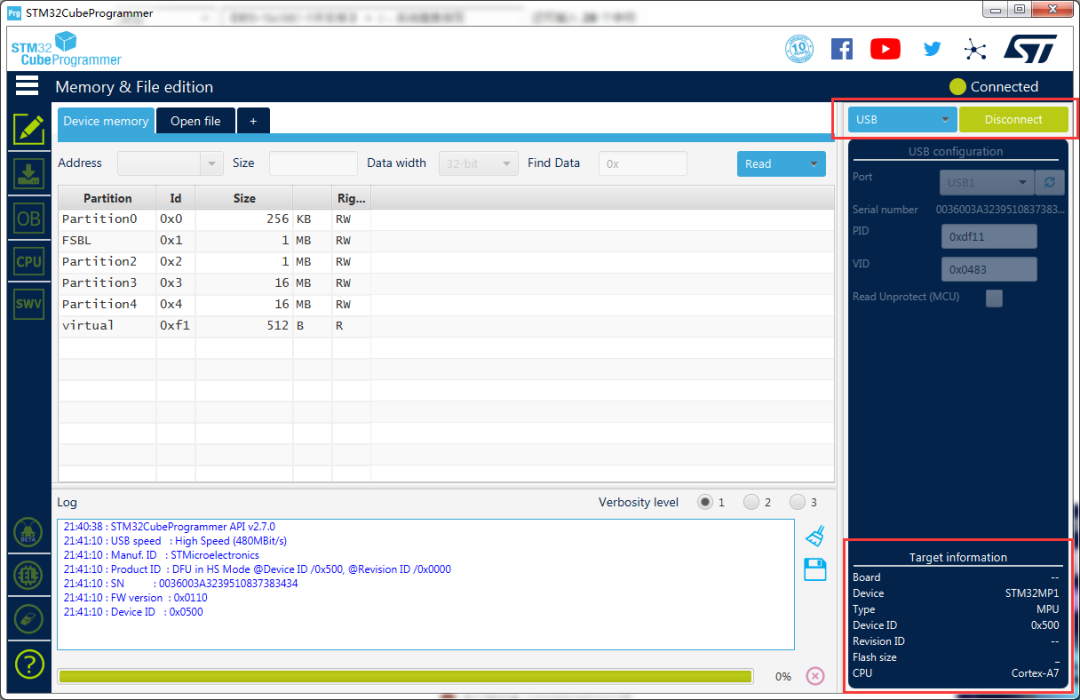

1.3.1、打开软件,选择USB,连接板卡,右下角会显示设备信息。


1.3.2、选择系统镜像文件

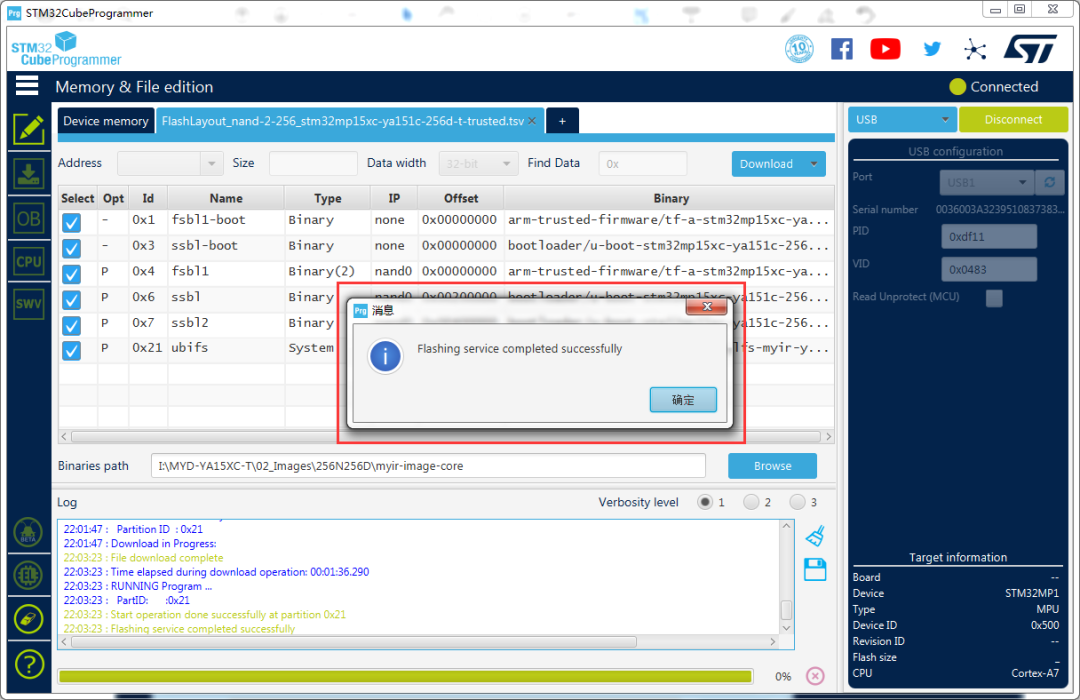

1.3.3、下载成功

二、开发板运行

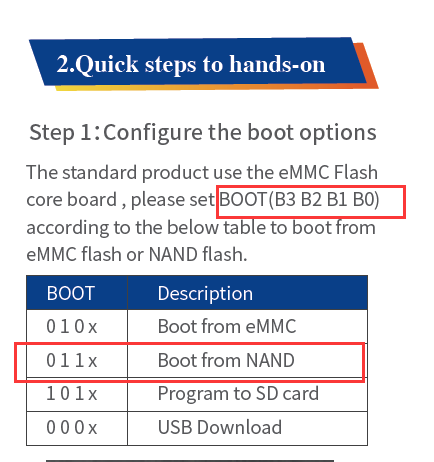

2.1、硬件设置:boot选择NAND启动方式

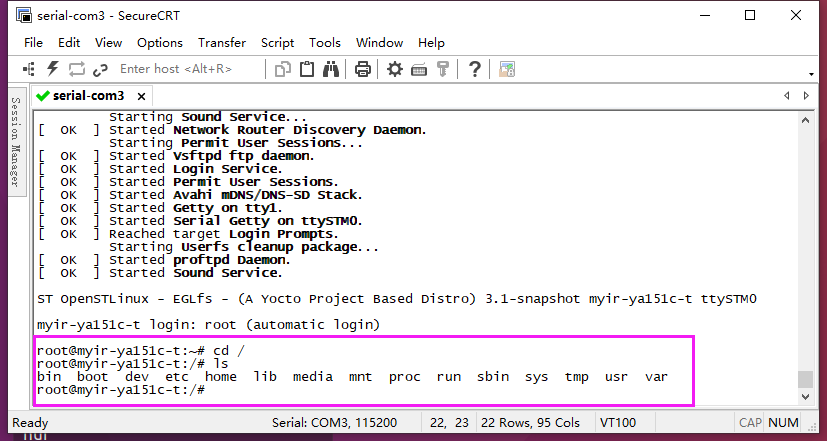

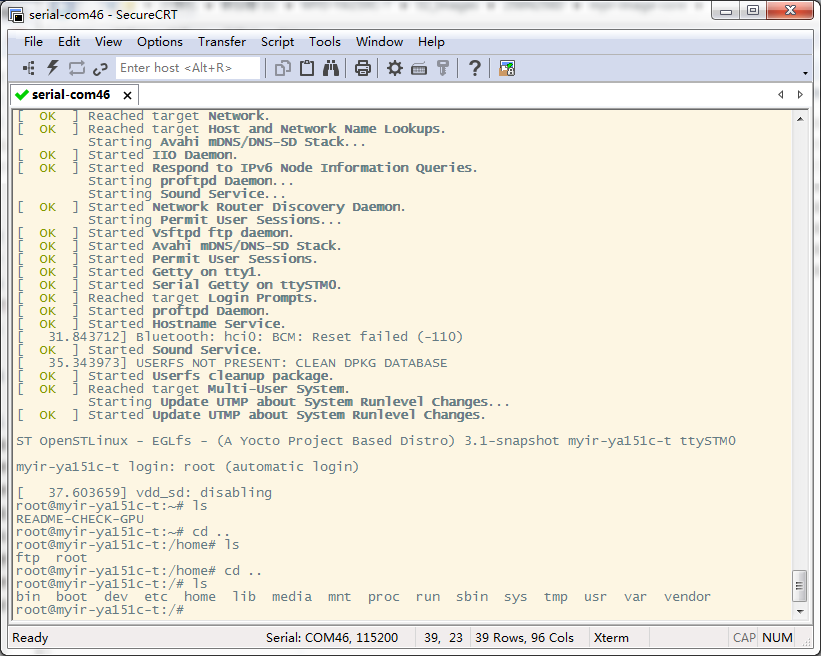

2.2、USB连接线连接到J8端口,上电串口输出:


2、【MYD-YA15XC-T开发板】+ 制作烧写镜像及SD卡烧写

一、制作烧写镜像

1.1、环境准备
执行命令 sudo apt-get install kpartx fdisk mount dosfstools e2fsprogs

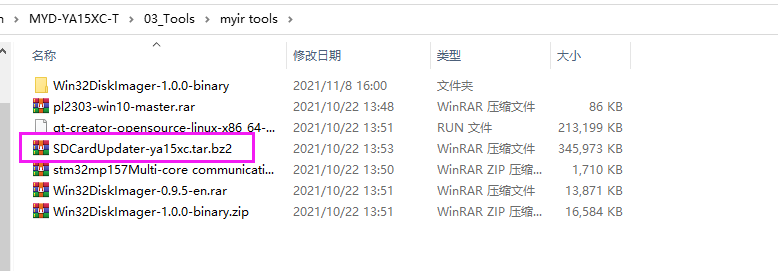

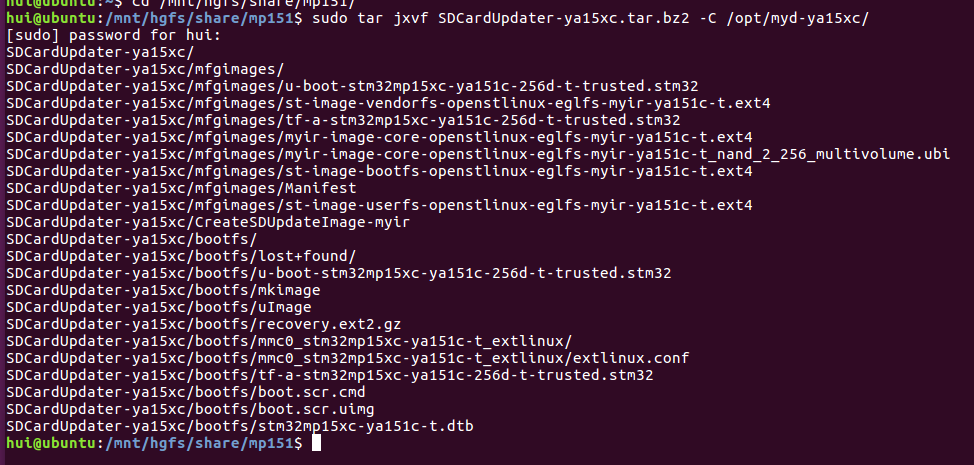

1.2、将SDCardUpdater-ya15xc.tar.bz2工具复制到ubuntu系统

1.3、制作烧写包

执行命令:sudo ./CreateSDUpdateImage-myir mfgimages ya15xc-t

最后生成用于SD卡的烧写包

二、制作SD卡烧写器

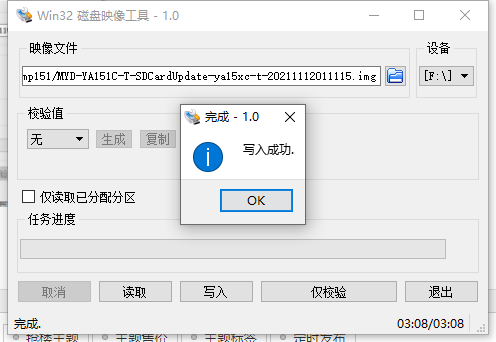

2.1、打开Win32DiskImager软件,选择img镜像文件,写入SD卡

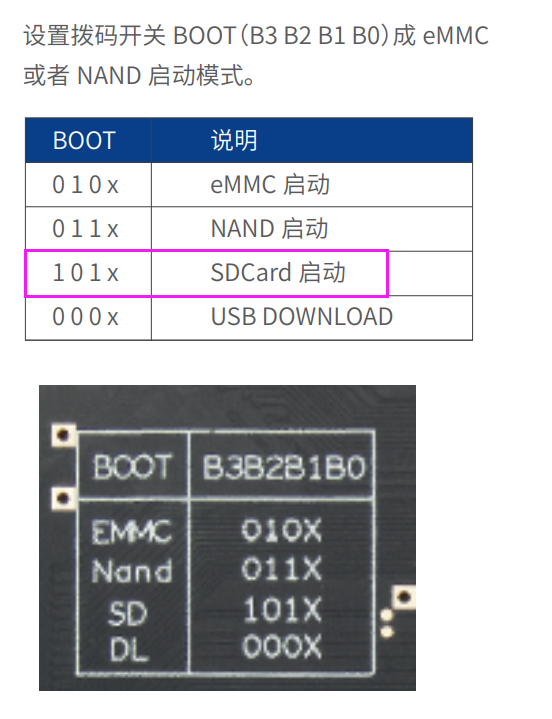

2.2、开发板设置BOOT方式

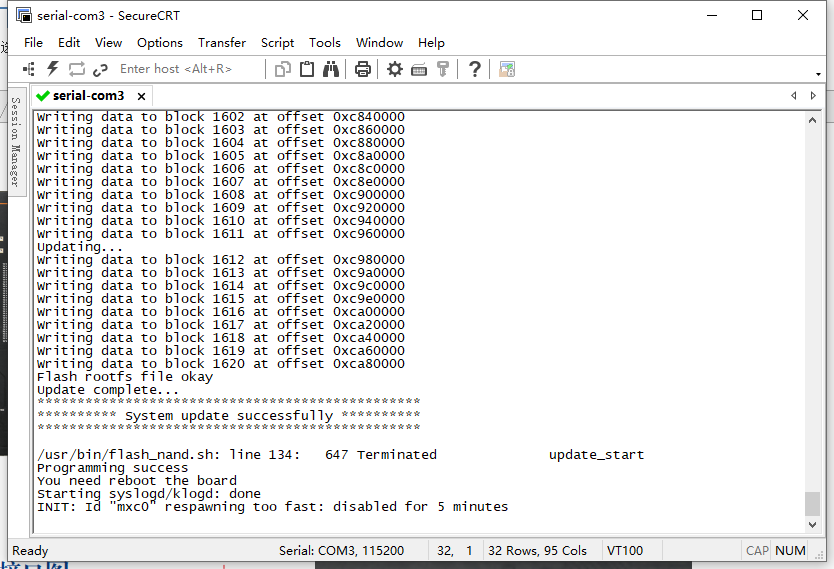

2.3、开发板上电烧写系统

2.4、BOOT设置为NAND启动

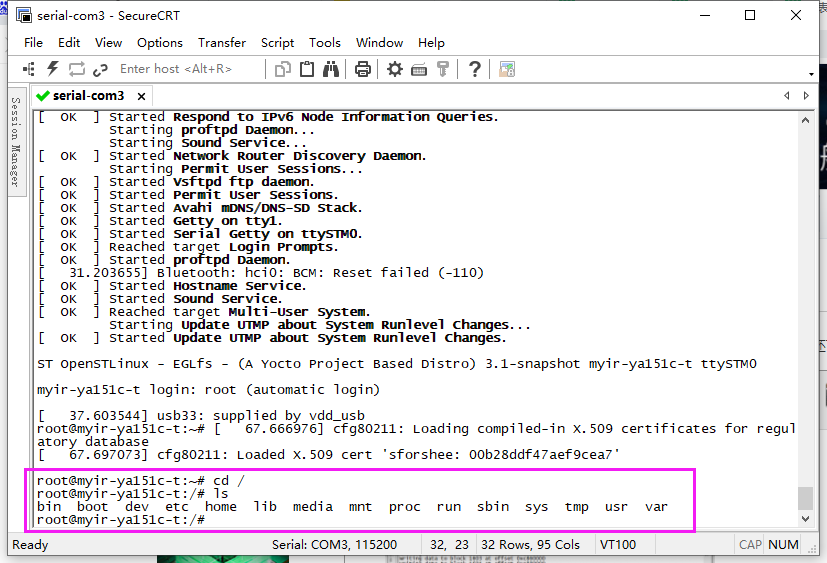

进入文件系统,烧写系统完成。



3、【MYD-YA15XC-T开发板】+ 编译uboot及更新

一、编译uboot
1.1、将MYiR-STM32-u-boot.tar.bz2拷贝到ubuntu系统
1.2、进入MYiR-STM32-u-boot/myir-st-u-boot文件下,执行命令:make -f Makefile.sdk all

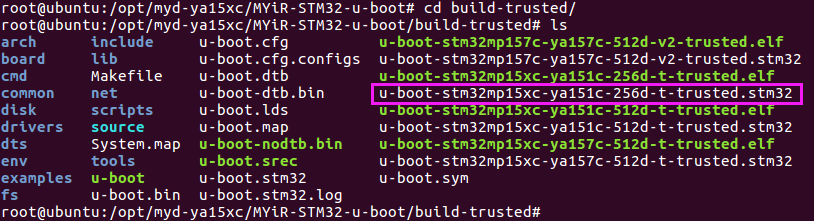

1.3、编译完成后,在上一级目录下的buil-trusted下找到生成的目标文件

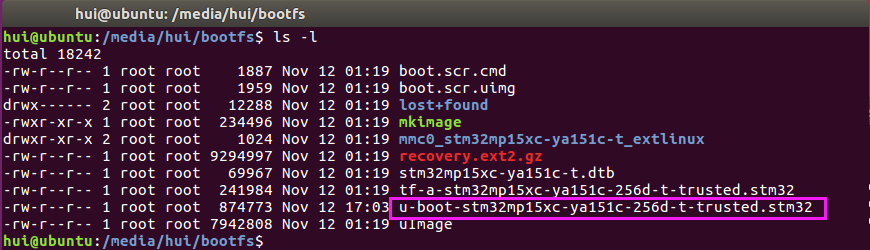

1.4、将u-boot-stm32mp15xc-ya151c-256d-t-trusted.stm32复制到上篇创建的SD启动卡,分区bootfs文件下

二、更新uboot

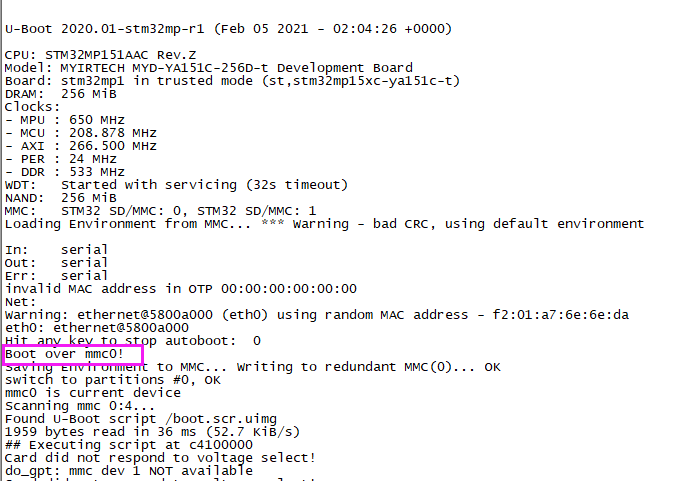

2.1、将开发板boot设置为SD卡启动,插上SD卡上电

2.2、烧写完成后,从NAND启动,进去文件系统。


4、【MYD-YA15XC-T开发板】+ 驱动RGB-LCD显示屏

一、硬件电路

1.1、开发板有关LCD硬件电路图
开发板的LCD接口是RGB24位的显示屏

1.2、DIY转接板
手上有一块7寸的显示屏,通过转接板,将开发板和LCD连接起来

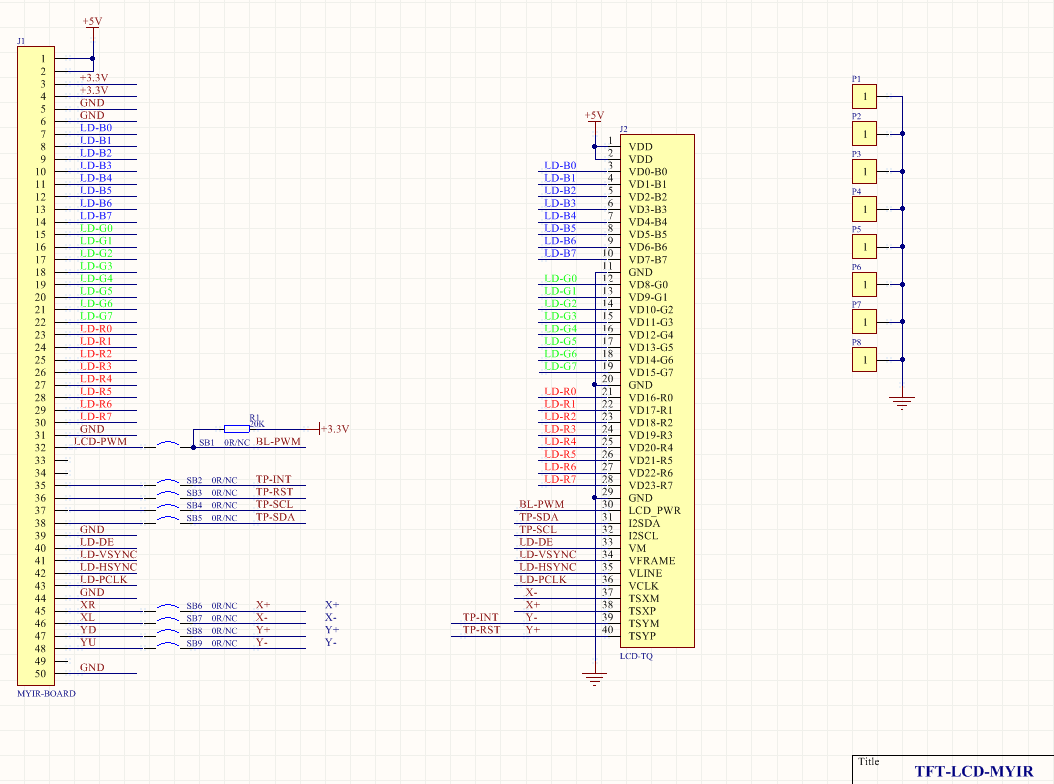

1.2.1、转接板电路图

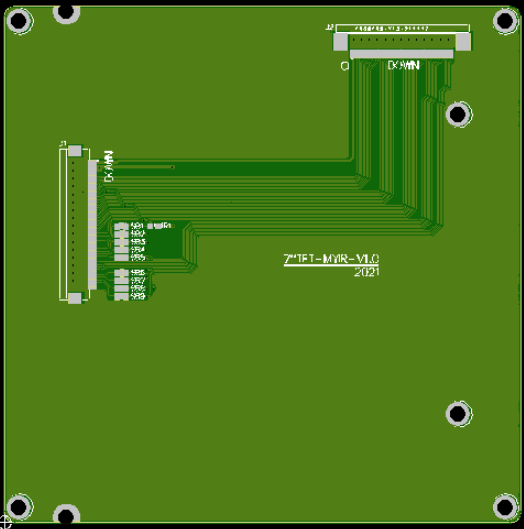

1.2.2、转接板PCB

1.3、硬件实物图片

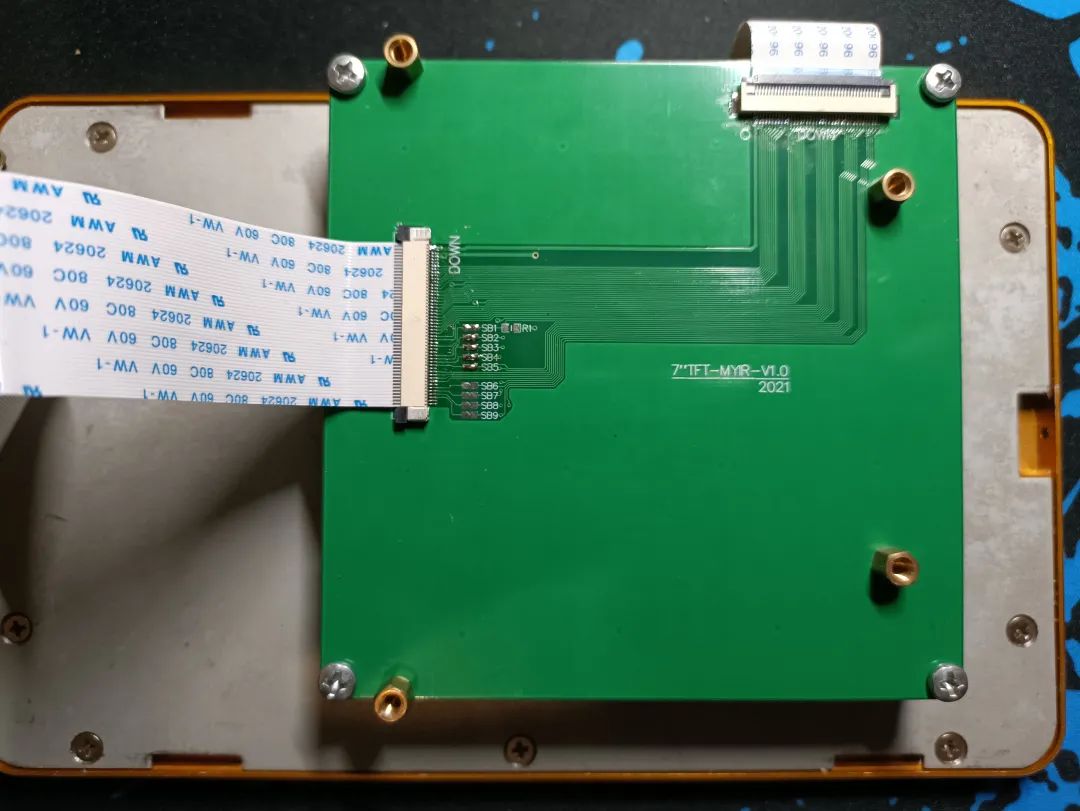

1.3.1、转接板固定到LCD屏幕板上啊

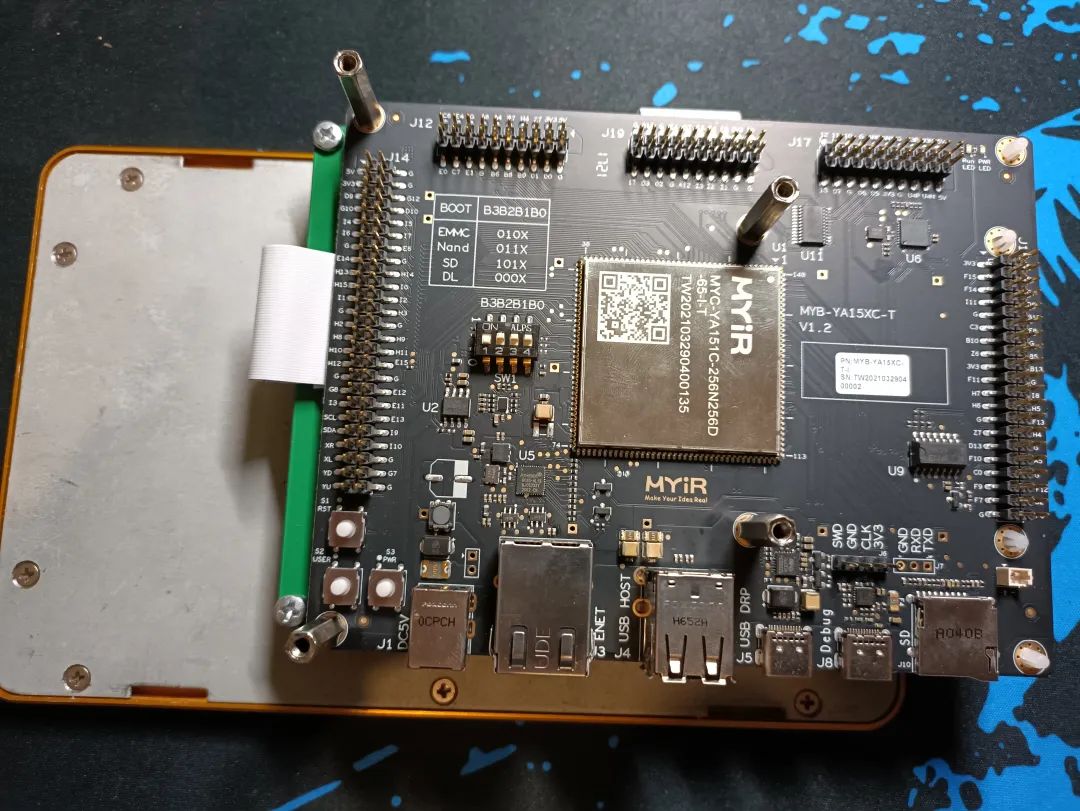

1.3.2、开发板固定到转接板上

二、运行程序

2.1、串口选择显示方式

开发板的程序使用默认的出厂程序,给开发板上电,通过串口来选择驱动的LCD方式
这里选择3,LCD方式

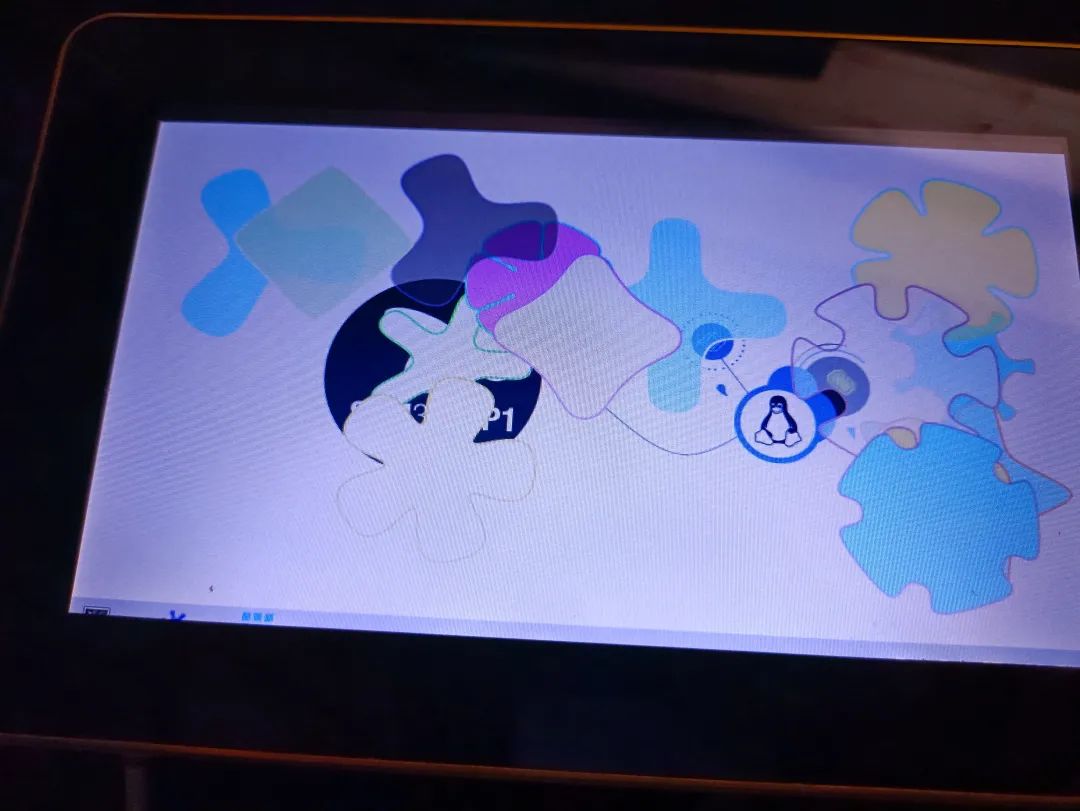

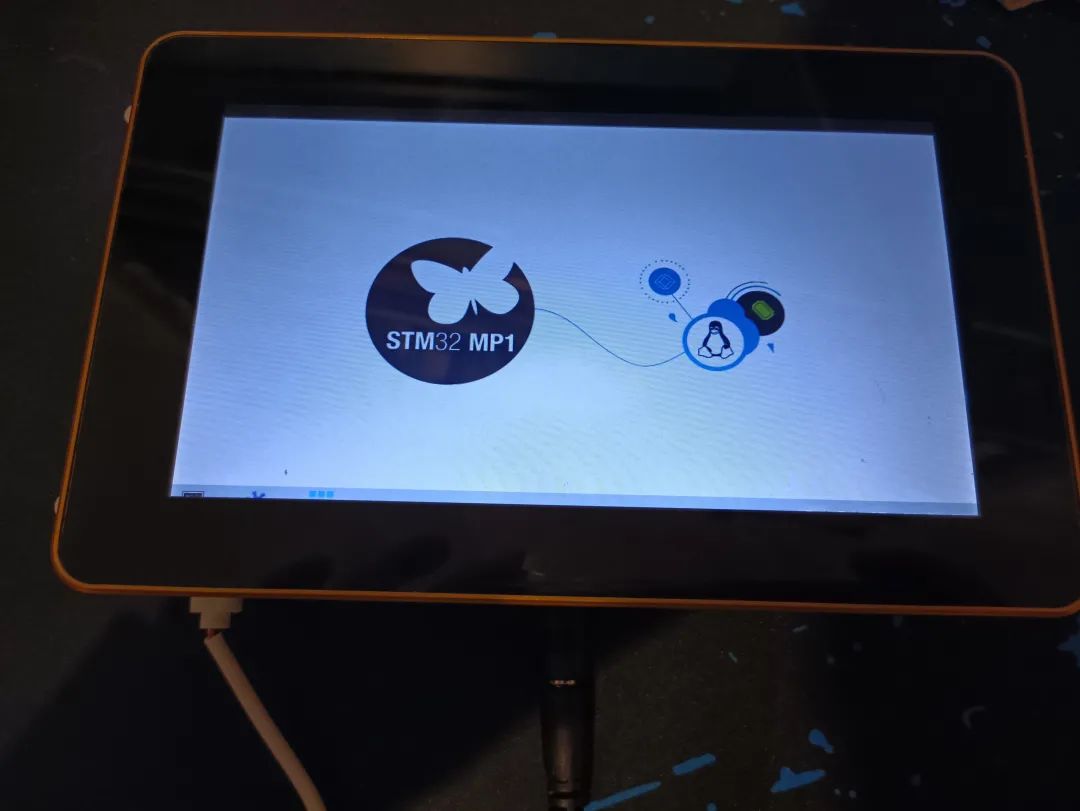

2.2、上电系统启动后LCD显示界面

2.3、显示屏底部有三个操作菜单,触摸屏点击可以操作

通过测试,DIY硬件部分逻辑关系是对的,屏幕显示有点向下错位,电容触摸操作也是正常的。


5、【MYD-YA15XC-T开发板】+ QT creator安装与HMI2.0交叉编译

一、安装QT-SDK编译工具

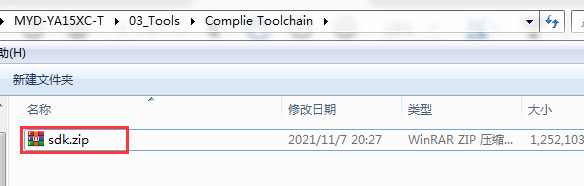

1.1、使用开发板里面提供好的SDK的工具进行安装

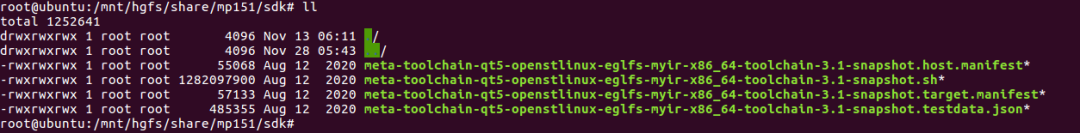

1.2、解压SDK文件后

1.3、执行安装命令
# ./meta-toolchain-qt5-openstlinux-eglfs-myir-x86_64-toolchain-3.1-snapshot.sh

二、安装QT Creator

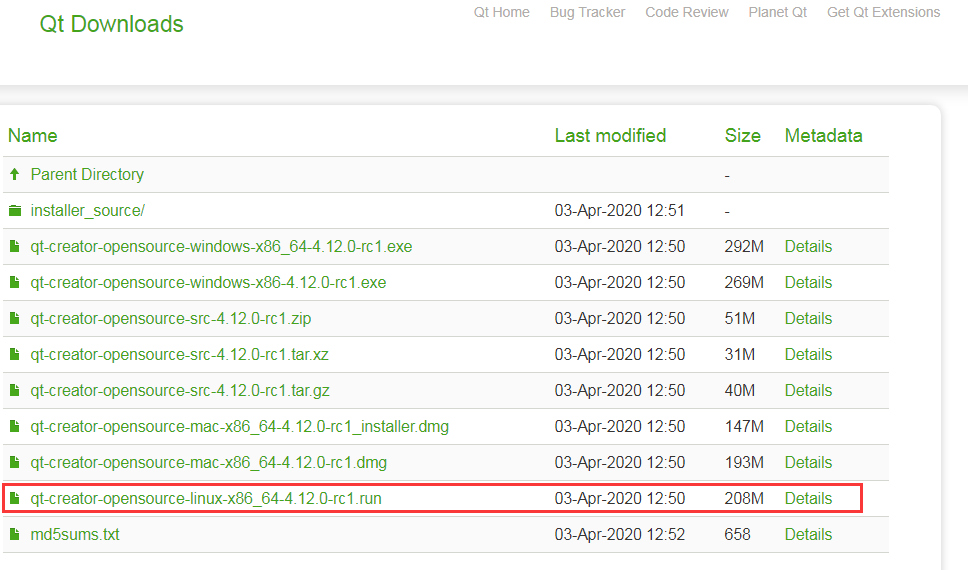

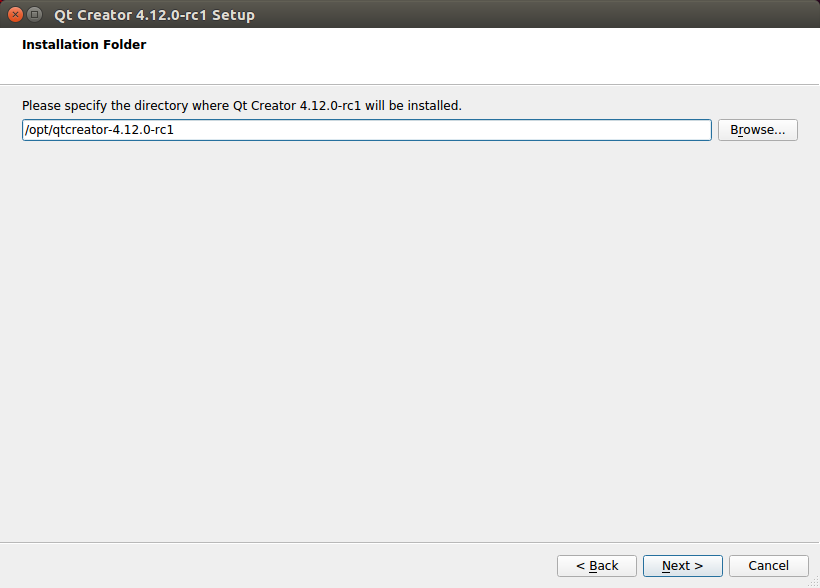

2.1、下载安装包
https://download.qt.io/development_releases/qtcreator/4.12/4.12.0-rc1/

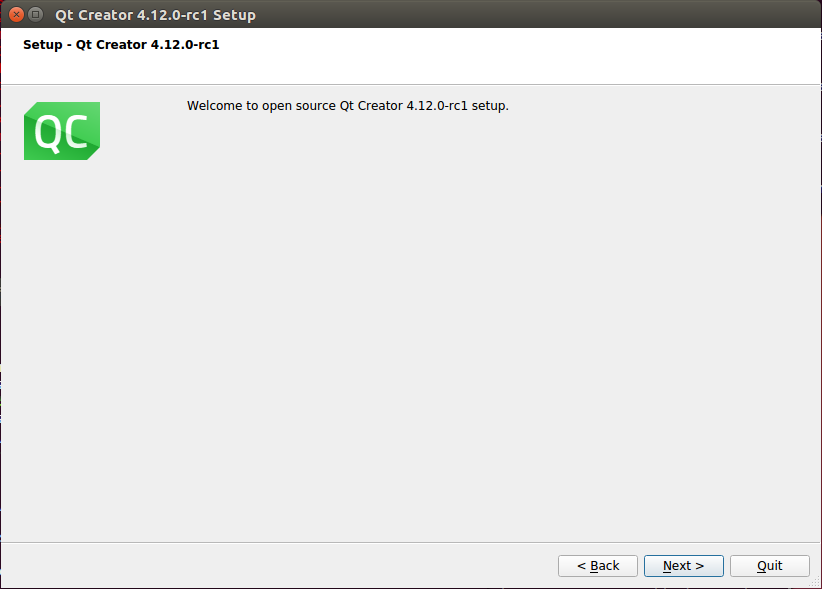

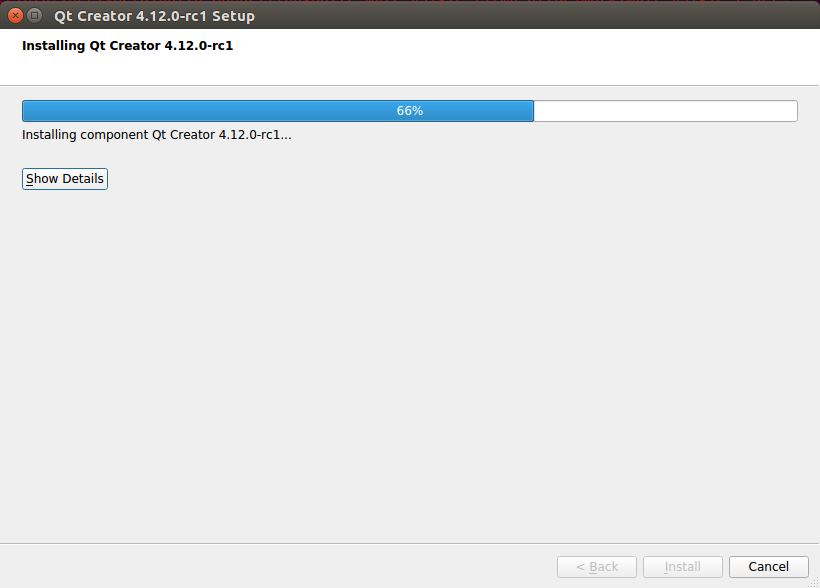

2.2、执行安装命令
#./qt-creator-opensource-linux-x86_64-4.12.0-rc1.run

2.3、配置交叉编译环境
打开QT Creator ,从终端执行命令
hui@ubuntu:/opt/qtcreator-4.12.0-rc1/bin$ ./qtcreator.sh

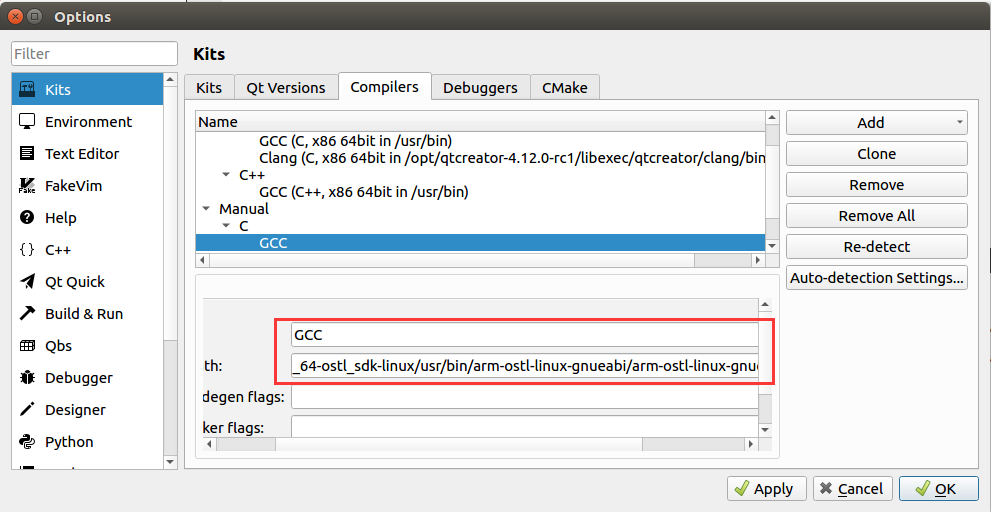

2.3.1、配置GCC-C

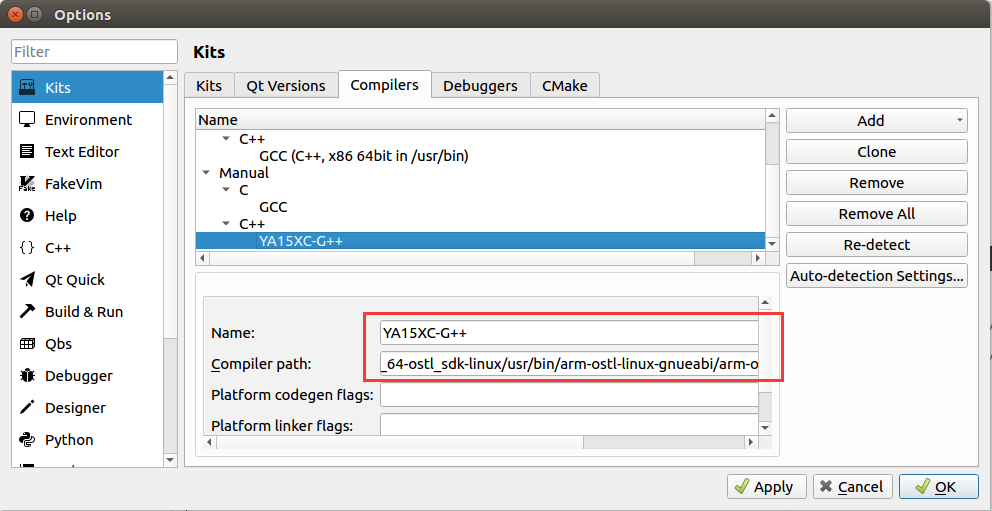

2.3.2、配置GCC- C++

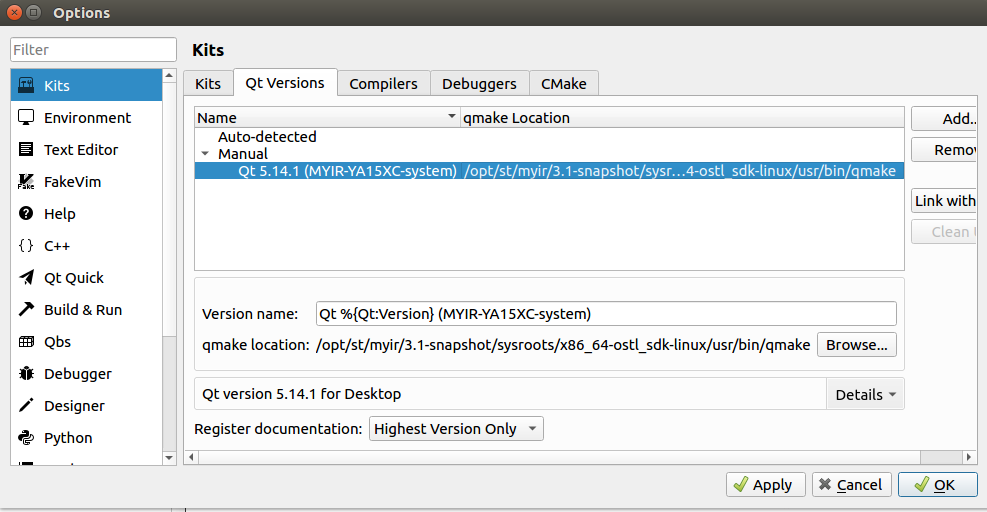

2.3.3、配置QT版本

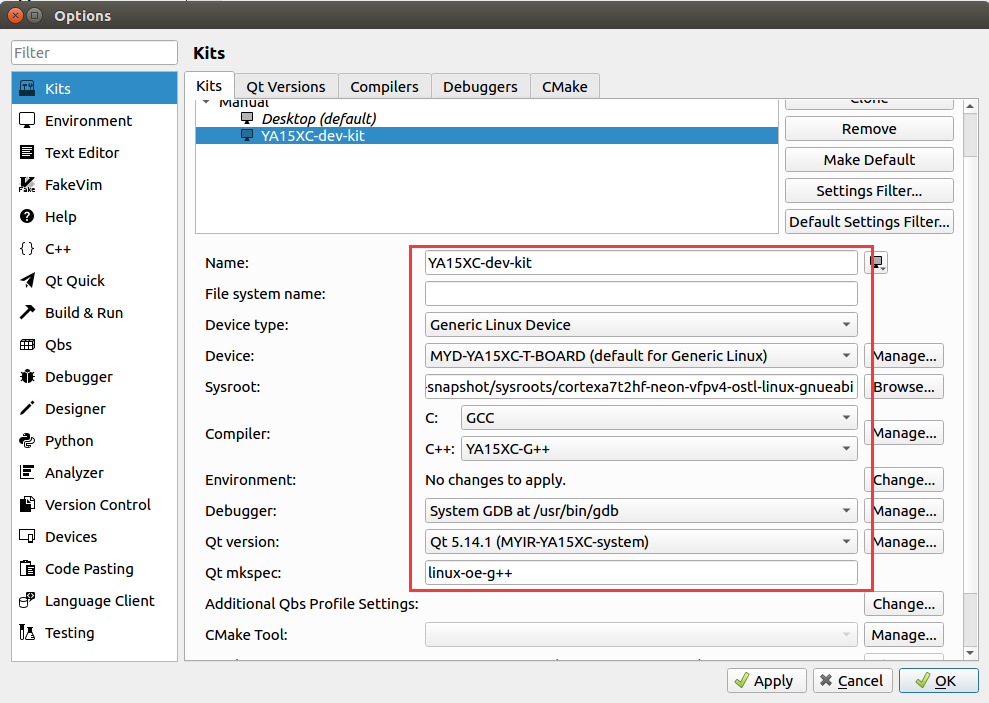

2.3.4、配置开发板环境

三、编译 HMI2.0

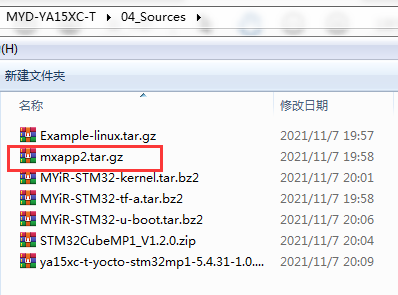

3.1、将mxapp2.tar.gz文件拷贝到Ubuntu系统下并解压

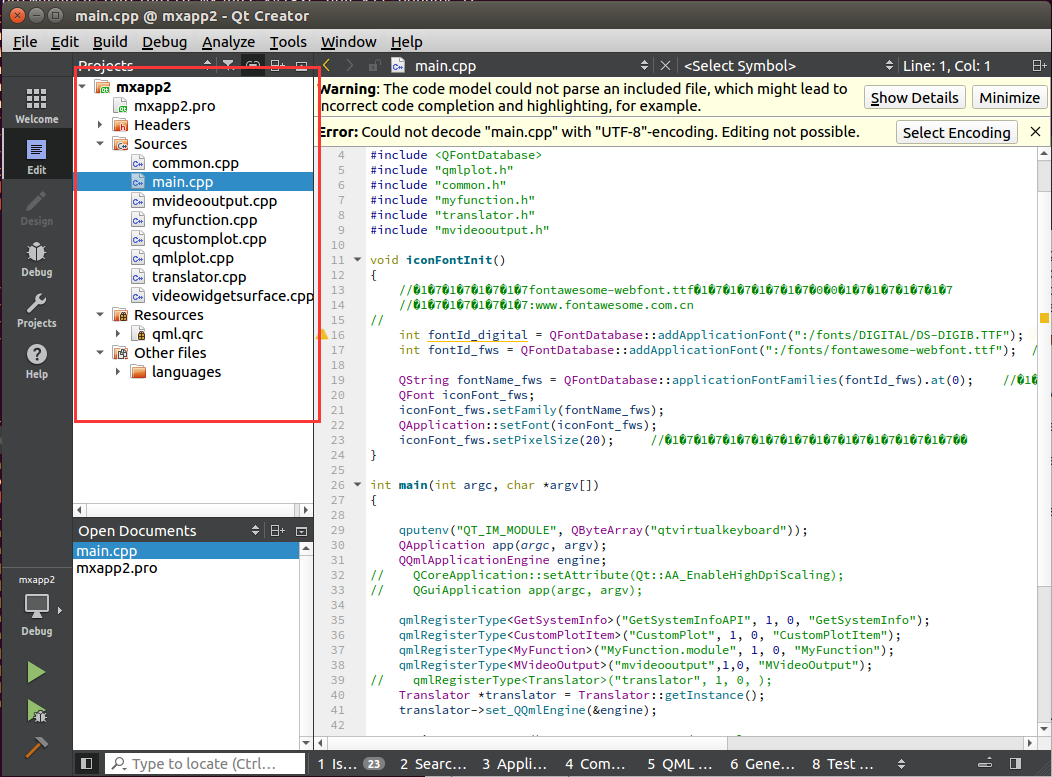

3.2、QT Creator软件打开 mxapp项目文件

3.3、编译项目

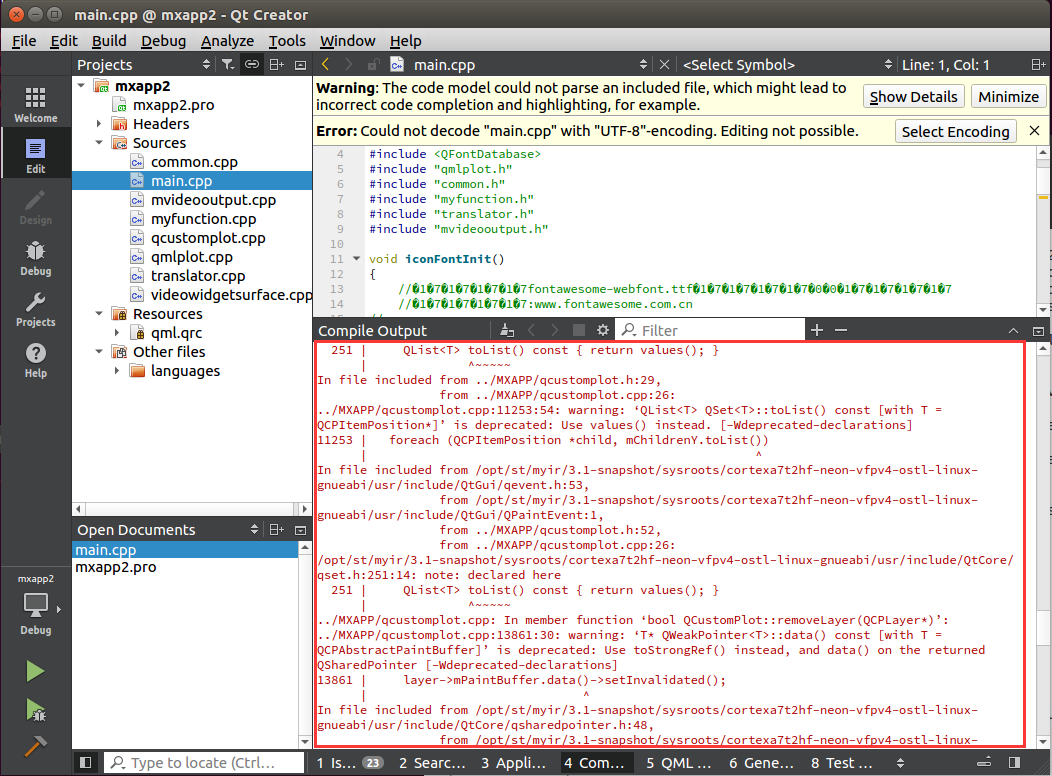

编译过程中有一些红色的警告

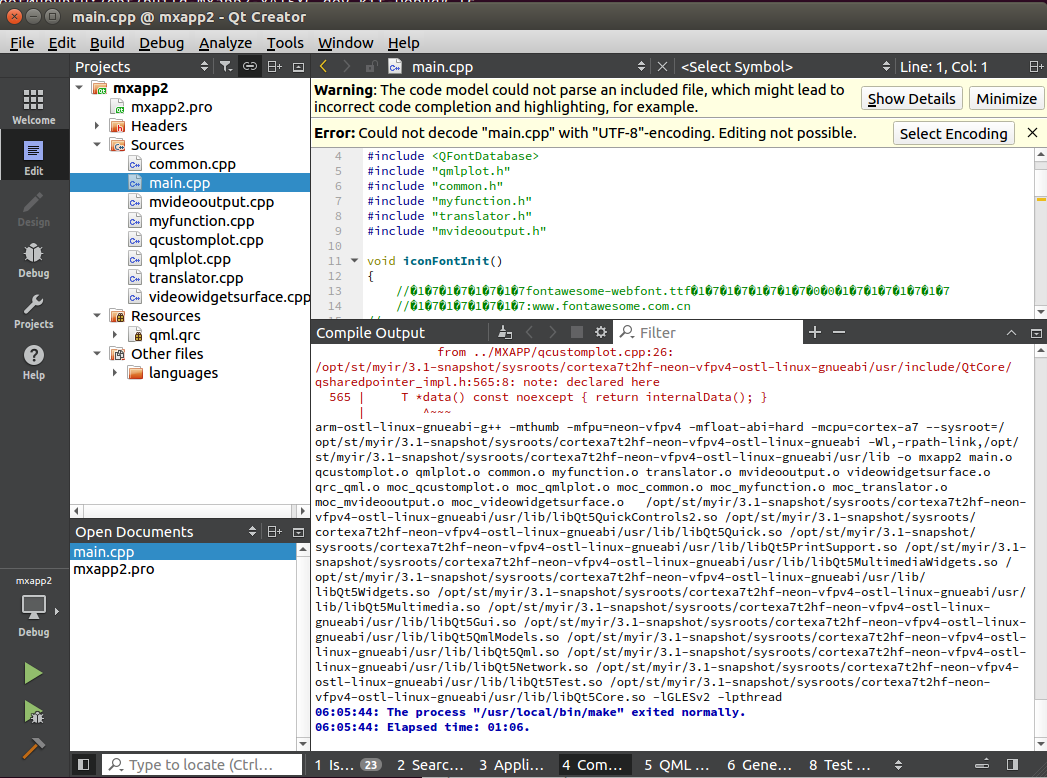

最后编译完成

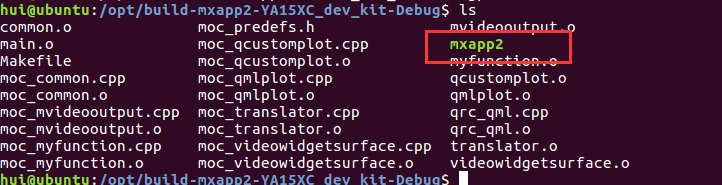

3.4、最后生成的mxapp2执行文件




四、复制到开发板运行



在开发板运行文件时,提示报错。

手册上使用的是ubuntu18.04版本的系统,我使用的是ubuntu16.04系统,不知道是不是和这个有关系。
