迅为i.MX8MM 核心板引脚说明（按功能划分）

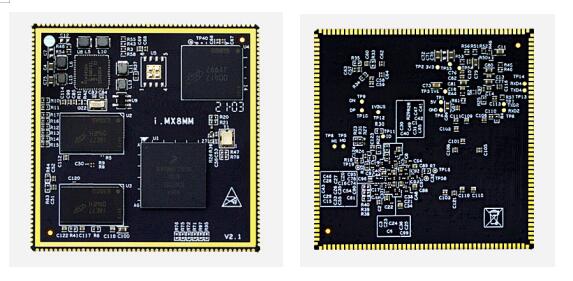

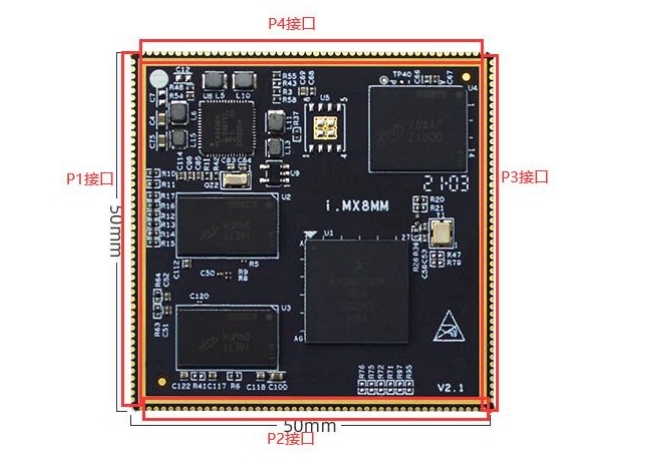

为了方便大家查询硬件信息，本节根据核心板原理图总结了引脚的信息。核心板如下图所示，一共引出来 192 个引脚。

下表的内容是根据查找迅为核心板原理图和芯片手册找到的数据，大家也可以自行查阅。原理图在开发板光盘资料里，芯片手册也在光盘资料里提供。

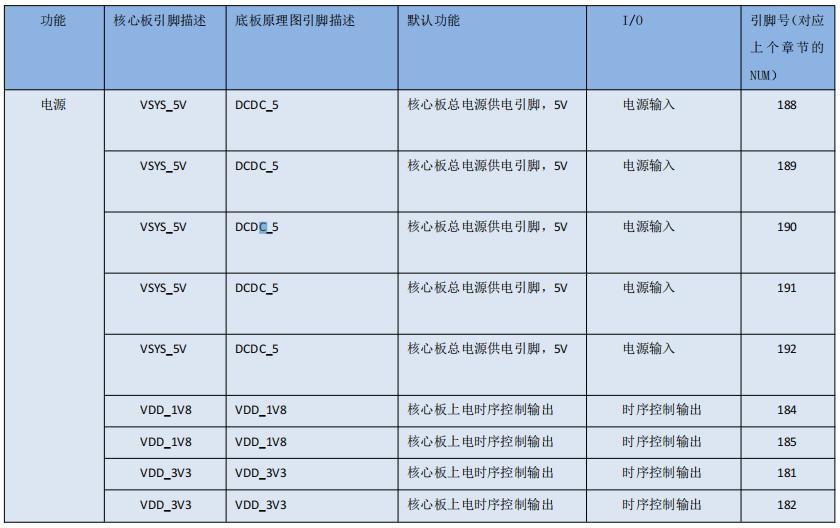

1 电源引脚

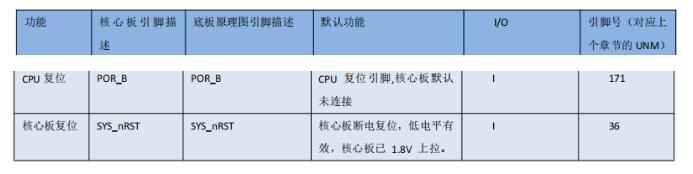

2 复位控制引脚

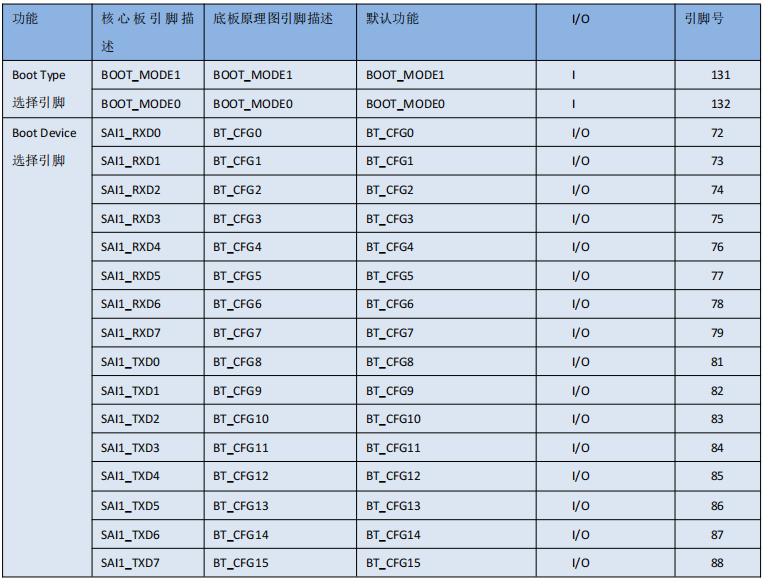

3 Boot 控制引脚

4 UART 接口控制引脚

5 SPI 接口控制引脚

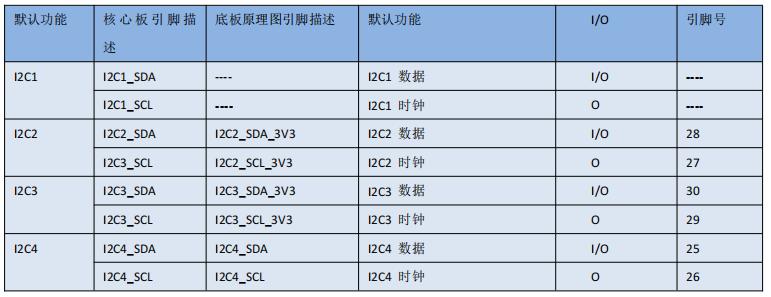

6 I2C 接口控制引脚

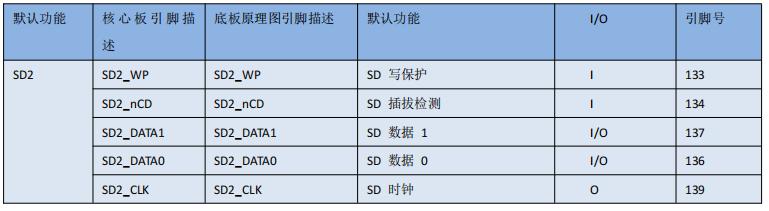

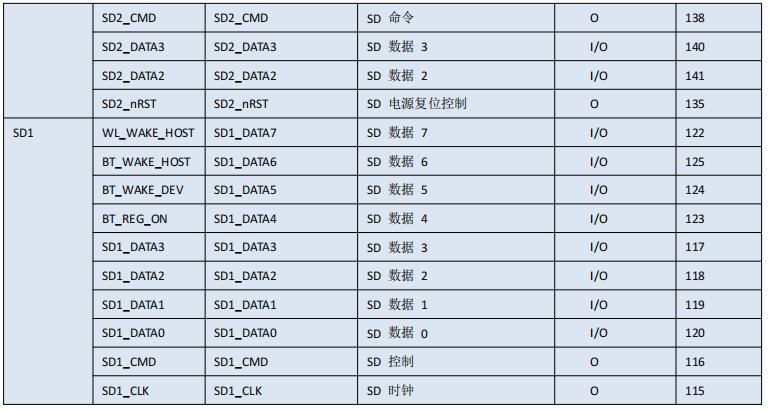

7 SD 接口控制引脚

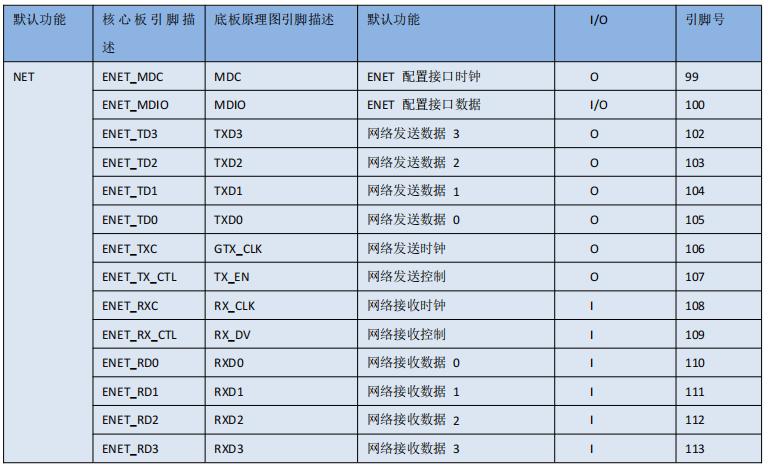

8 NET 接口控制引脚

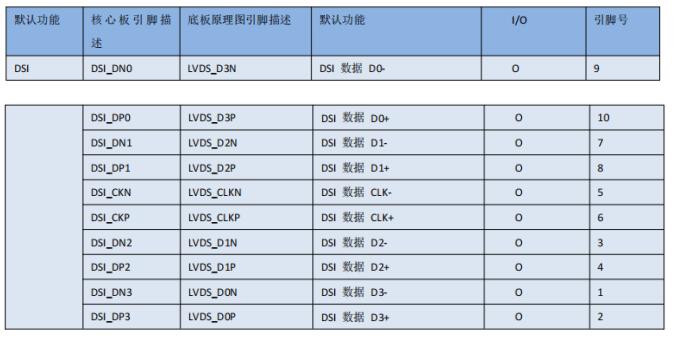

9 DSI 接口控制引脚

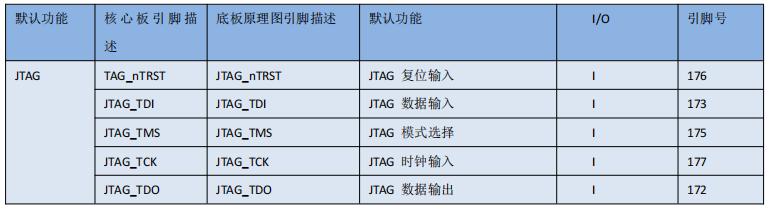

10 JTAG 接口控制引脚

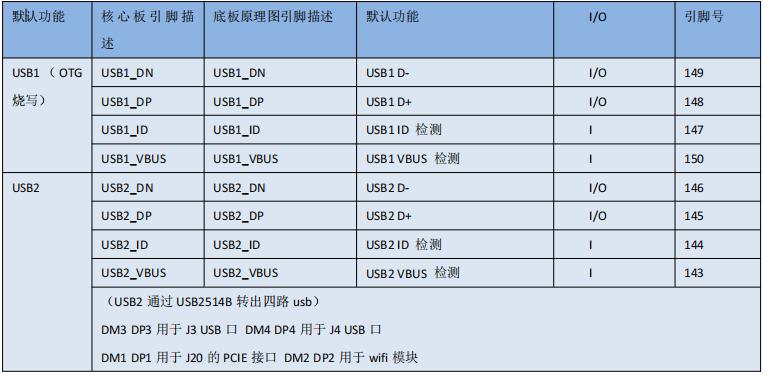

11 USB 接口控制引脚

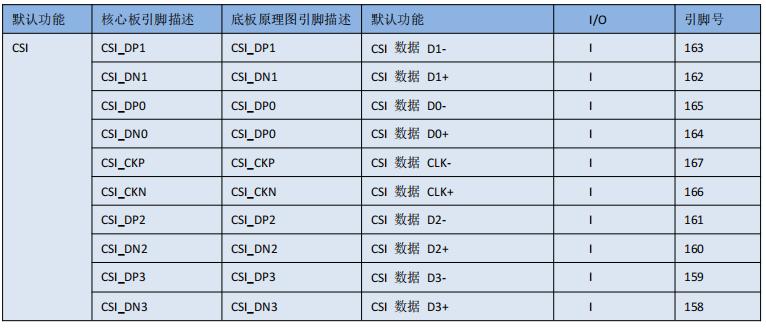

12 CSI 接口控制引脚

13 PCIE 接口控制引脚

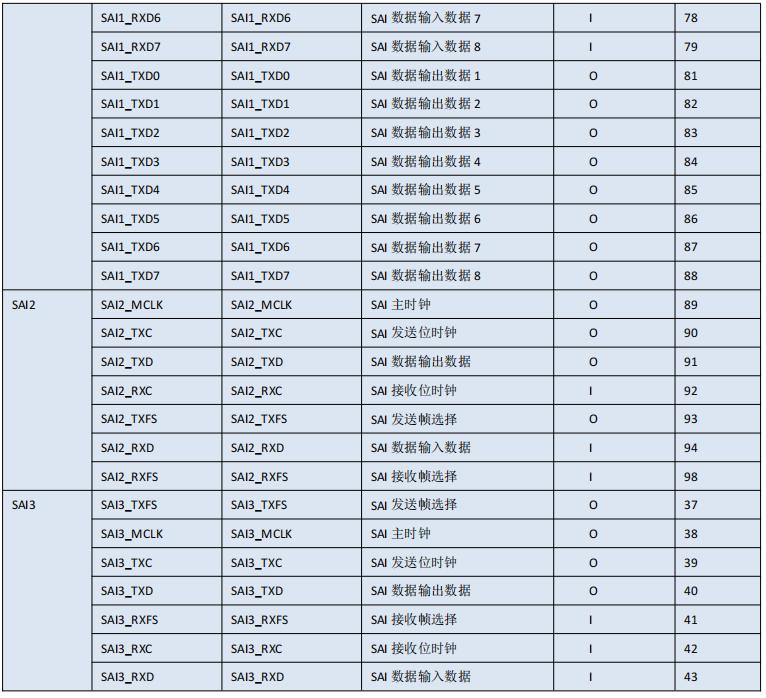

14 SAI 接口控制引脚

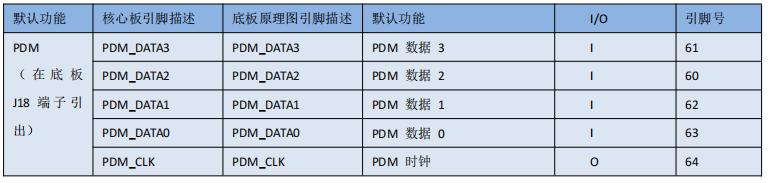

15 PDM 接口控制引脚

核心板参数：

CPU：NXP i.MX8M Mini

主频：1.8GHz

架构：四核Cortex-A53，单核Cortex-M4

PMIC：PCA9450A电源管理， NXP全新研制配套iMX.8M的电源管理芯片，有六个降压稳压器、五个线性稳压器和一个负载开关，为整个系统的稳定运行提供了更可靠的保证。

内存：2G DDR4

存储：8G EMMC

工作电压：5V

系统支持：Android9.0系统； Linux4.14.78 + Qt 5.10.1 系统

引角扩展：引出脚多达192个，满足用户各类扩展需求
