DS1302时钟芯片的应用

一：关于DS1302

DS1302是DALLAS公司推出的一款时钟芯片，内部包括时钟/日历寄存器和31字节的数据暂存寄存器，数据通信只需要一根串行输入输出口。时钟提供了包括年月日时分秒星期的信息，年计数可达2100年，其中闰年可自行调整，可选12或24小时制，可设置AM，PM。

DS1302和单片机之间采用同步串行的方式进行通信，只需要占用三个IO口，包括 CE复位引脚 ，IO数据引脚，SCLK串行时钟。DS1302工作时功耗很低。

DS1302主要性能：

（1）时钟提供了包括年月日时分秒星期的信息，年计数可达2100年。

（2）31x8位的暂存数据寄存器。

（3）只需三个IO口就可以进行控制。

（4）电压工作范围较宽：2.0-5.5V

（5）读写时钟寄存器或内部RAM可以采用单字节模式和突发模式。

（6） 双电源引脚用于主电源和备份电源供应。其中VCC1为主电源，VCC2为备份电源，当VCC2>VCC1+0.2V时由VCC2向DS1302供电，当VCC2

二 ：通信引脚

CE：输入信号在读写数据期间，必须为高，该引脚的功能为：1.CE开始控制字访问移位寄存器的控制逻辑；2.CE提供结束单字节或多字节数据传输。

SCLK：串行时钟控制线，控制数据的输入与输出。

SDIO：数据线，用于输入输出数据。

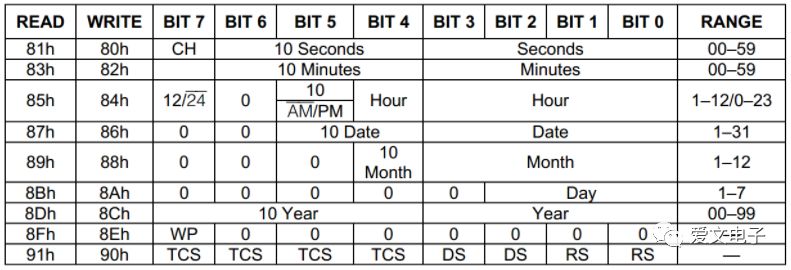

三 ：寄存器

其中在小时寄存器中的BIT7用于定义DS1302是运行与12小时模式还是24小时模式。当BIT7为1时表示运行在12小时模式下，当为0时表示运行在24小时模式下。其中小时寄存器的BIT5，如果在12小时模式下，BIT5为1时表示PM，如果运行在24小时模式下BIT5时小时寄存器的十位。

秒寄存器中（81h 80h）的BIT7用于定义时钟暂停标志，该位为1时钟停止，为0正常工作。

控制寄存器（8Fh 8Eh）的BIT7位是写保护位，在对时钟芯片写操作之前必须把该位置0。为1时禁止写操作。

四：读写时序

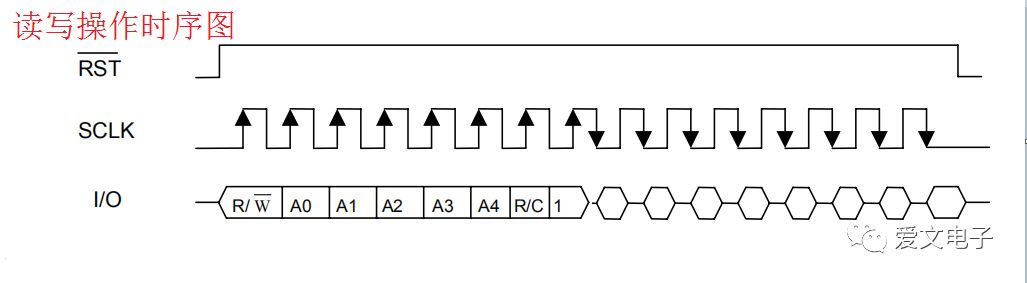

通过时序图，DS1302的读写数据首先要发送控制字，R/W位：1表示读，0表示写；A0-A4：表示需要操作单元的地址；R/C位：0表示存取日历时钟数据，1表示存取RAM数据。最后一位必须为1.

控制字从最低位开始输出。在控制指令输入后的下一个SCLK的上升沿的时候数据被写入DS1302，数据输入从最低位开始。在8位的控制指令后的下一个SCLK时钟的下降沿读出数据。读数据是从最低位开始读取。
