1. 简介

• 专栏总目录

• HDMI IN功能可以通过桥接芯⽚的⽅式实现，将HDMI信号转换成MIPI信号接收，RK3588芯⽚平台⾃带

  HDMI RX模块，可以直接接收HDMI信号。

• 本篇文章主要介绍在RK3588 平台通过HDMI RX模块开发实现HDMI IN功能的⽅法。

2. dts配置

2.1 HDMI RX控制器配置

/* Should work with at least 128MB cma reserved above. */
&hdmirx_ctrler {
	status = "okay";

	/* Effective level used to trigger HPD: 0-low, 1-high */
	hpd-trigger-level = < 1 >;
	hdmirx-det-gpios = < &gpio2 RK_PB5 GPIO_ACTIVE_LOW >;
	pinctrl-names = "default";
	pinctrl-0 = < &hdmim1_rx &hdmirx_det >;
};

&pinctrl {
	hdmirx {
		hdmirx_det: hdmirx-det {
			rockchip,pins = < 1 RK_PC6 RK_FUNC_GPIO &pcfg_pull_none >;
		};
	};
}

2.2 预留内存

RK3588 HDMI RX模块只能使用物理连续内存，需要预留至少128MB的CMA内存：

注：按3840x2160分辨率，RGB888图像格式，4个轮转Buffer计算。

/* If hdmirx node is disabled, delete the reserved-memory node here. */
reserved-memory {
	#address-cells = < 2 >;
	#size-cells = < 2 >;
	ranges;

	/* Reserve 128MB memory for hdmirx-controller@fdee0000 */
	cma {
		compatible = "shared-dma-pool";
		reusable;
		reg = < 0x0 (256 * 0x100000) 0x0 (128 * 0x100000) >;
		linux,cma-default;
	};
};

3. 调试

HDMI-IN 设备在内核中会被注册为 video 设备，生成的节点如：/dev/video20，可以通过 v4l2-ctl 命令来获取设备信息和抓帧。

• 查看所有video节点

  ls /dev/video*


• 获取设备信息,查找rk_hdmirx设备对应的是哪个video节点

  v4l2-ctl -d /dev/video* -D      例： v4l2-ctl -d /dev/video20 -D

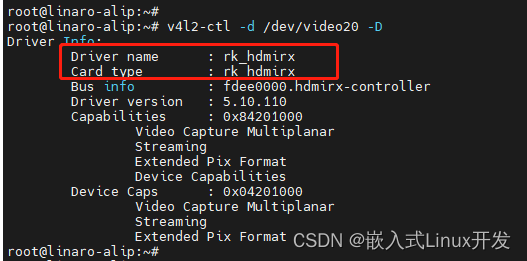

  使⽤v4l2-ctl -d参数指定vidoe节点，-D命令查看节点信息，通过Driver name确认哪个是节点是rk_hdmirx 设备：



• 获取外部设备输入的分辨率信息

  v4l2-ctl -d /dev/video20  -V




  可以看出此时输入源的像素格式为 ' NV24 ' 。分辨率为 1920 * 1080

  抓图：根据输入源的格式和分辨率设置好抓图命令的格式和分辨率： ( 这里像素格式为 ' NV24 ' 。分辨率为 1920 * 1080 )

  v4l2-ctl -d /dev/video20 --set-fmt-video=width=1920,height=1080,pixelformat=NV24 --stream-mmap=3 --stream-skip=100 --stream-to=/oem/NV24.yuv --stream-count=1 --stream-poll


• 在 PC 端查看抓取到的帧文件
  将抓取到的NV24.yuv图片可adb pull到PC端，通过7yuv、YUView等⼯具软件查看：

  审核编辑：汤梓红

  adb pull /oem/NV24.yuv ./
