硬件设计案例分析之原理图设计规范（一）

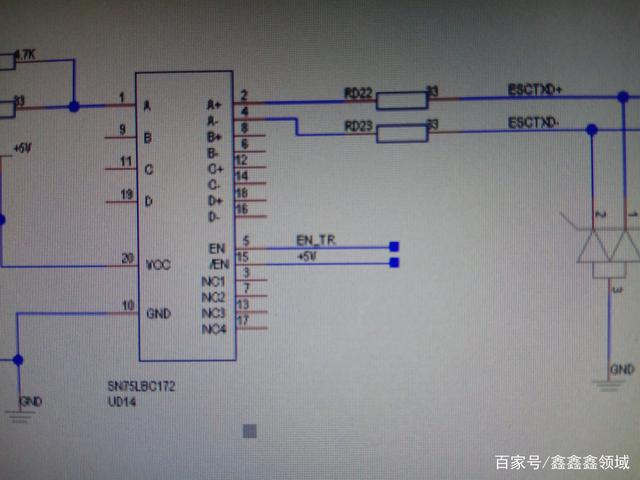

1 功能布局法

在布局时，首先优先考虑功能布局法，功能相关或者相同的单元电路应该靠近绘制，以使电路关系表达的清晰明了。并且各个功能组之间应该留有一定的分隔区间，以便于识别在组间的连线上定义网络名，以及放置功能注释文字，如图所示：

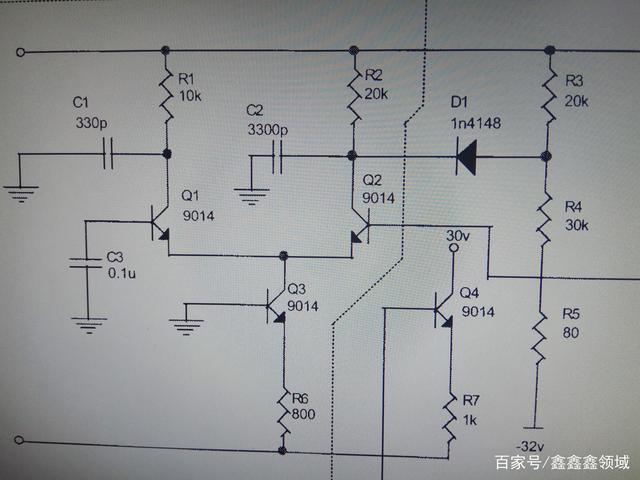

2 对称布局法

对于同等重要的并联通路的电路或者功能相同的单元电路应该依照电路对称的布置，使图的可分析性增强，原理关系清晰明了。如图所示：

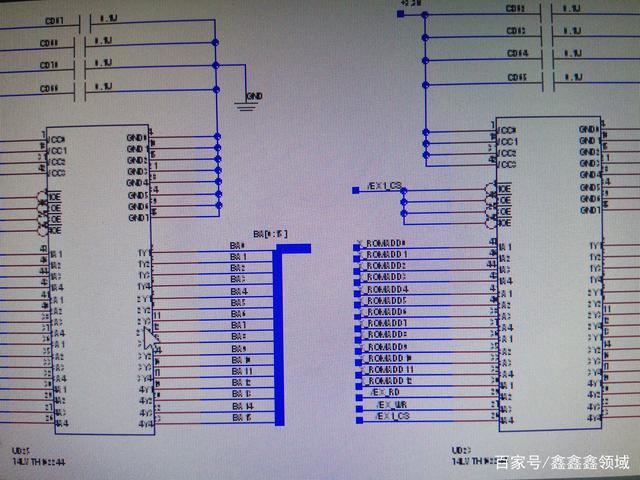

3 按信号流向布局

对于信号的输入，输出的连接端口，在布局时，应该按照信号的流向，输入放置在页面的左端，输出放置在页面的右端，并且应上下对齐，均匀排布，集中放置在一侧，这些端口一般不允许放置在页面中间，如必须放置在中间的时候，也应该集中排列。垂直布局时，输入应该放置在上方，输出放置在下方。如图所示：

4 注释

对于电路中的解释，像文字注释，在电路布局时应该考虑其放置的位置，对特殊器件或者功能单元电路的注释应该放在靠近它的地方，对整个电路的注释可以放置在页面的空白处。

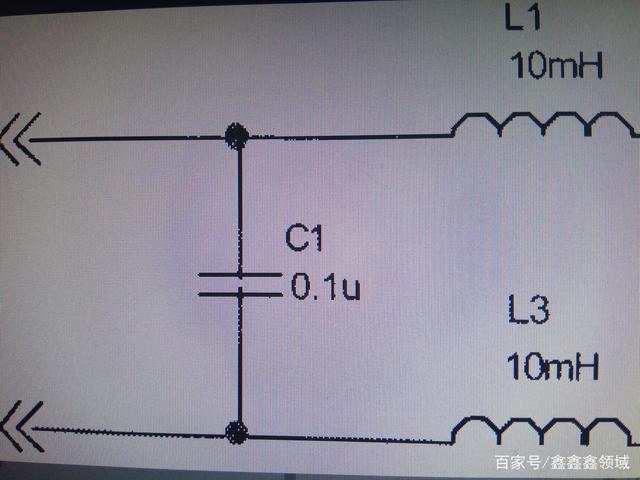

5 器件放置

在原理图中，器件的放置一般采用垂直和水平，一般不允许将器件放置成不规则的状态。器件之间的摆放要均匀，不拥挤，能对齐的尽量要管脚对齐。

可参照下图示例：

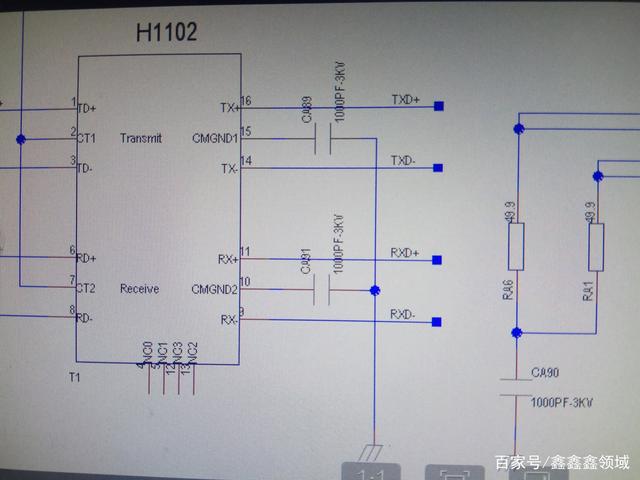

6 线框的应用

当原理图中的若干个功能单元电路在布局时，如果不是区分得特别明显，可以用虚线框加以划分，虚线框可以时规则的，也可以是不规则的。在采用线框的时候，应该注意框线不能和元器件图形符号等属性相交。

如下图示例：
