锁相环PLL的基本工作原理简析

锁相环（Phase Locking Loop）作为无线通信系统的关键电路模块，有着广泛的应用。本栏将从简单锁相环入手，帮您理解锁相环的基本工作原理。

如图为简单锁相环的基本框图包含了三个模块：鉴相器（PD）、环路滤波器（Loop Filter）、压控振荡器（VCO）。只由这三个模块构成的锁相环并没有很好的实用性，但是能很好地帮助读者理解锁相这个概念，对于实际应用中的锁相环，还需要引入电荷泵、分频器等模块，小编将在之后的推送中详细介绍。本文只针对简单锁相环的分析。

1、压控振荡器（VCO）的数学模型

压控振荡器一般是由下式规定，为输入控制电压、输出对应频率的模块。

这样的一个系统的改变会立刻导致的改变。但这样的关系式并不能直观表达振荡器输出与时间的关系。

对于正弦波，正弦的自变量称为信号的“总相位”，相位随时间线性变化，其斜率为。这里，频率可被定义为，相位对时间的微分。因此可以写出已知频率的正弦波的相位关于时间的表达式：

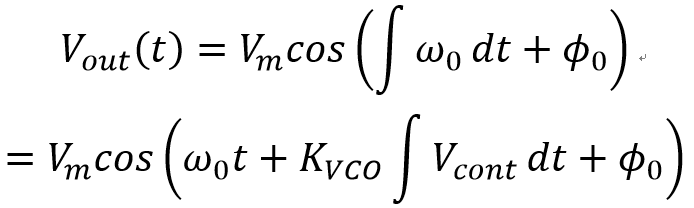

现在考虑到输出频率为的VCO，我们可以得到VCO输出波形为

上式中的总相位包含三项，第一项为线性变化的，作为一个常数并不重要，因此只有第二项是重要的，这一项，被称为“剩余相位”，用表示。因此可以把VCO看作输入和输出分别为控制电压和剩余相位的系统：

而VCO的工作就像一个理想的积分器，其传输函数为

2、鉴相器（PD）

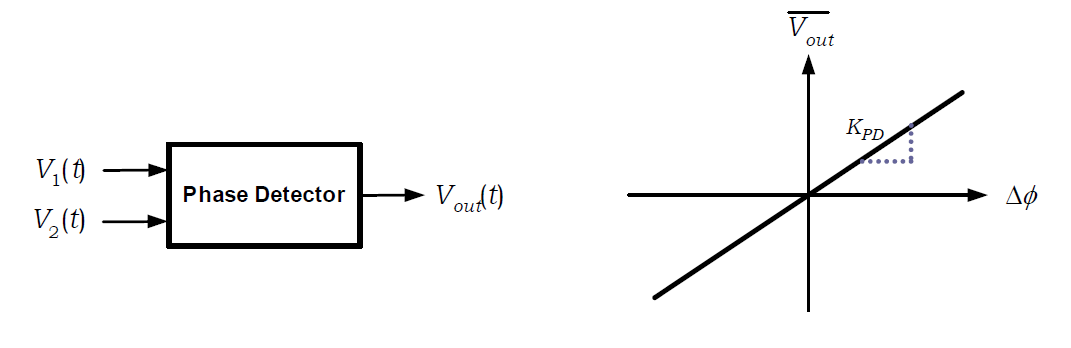

鉴相器是这样一种电路，其平均输出 V~out ~ 与两个输入间的相位差成线关系，理想情况如下图，这条直线的斜率 K~PD ~ 就是鉴相器的“增益”，其单位为V/rad。

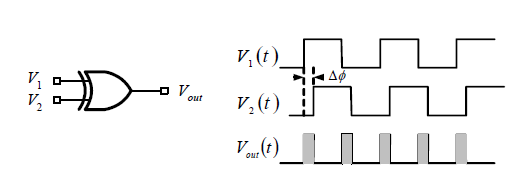

鉴相器一个熟悉的例子就是异或门（XOR）。当两输入的相位差变化时，输出端的脉冲宽度也相应的变化，从而可以得到一个与相位差成正比的直流电平。

3、基本锁相环结构

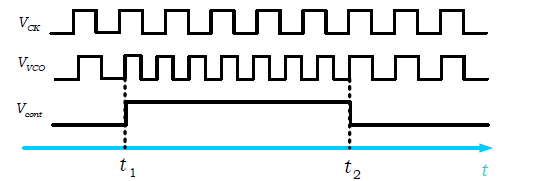

首先我们考虑个VCO输出相位与参考时钟对齐的问题。如下图， V~VCO ~ 的上升沿与 V~CK ~ 的上升沿“偏差”，我们可以通过短时间内提升VCO频率，使VCO更快地积累相位，逐渐减小相位误差。

可知当符合两个条件（1）VCO振荡频率可调（2）有比较两个相位的电路，就可以使VCO输出相位与参考信号相位对齐，对齐的操作被称为“相位锁定”。

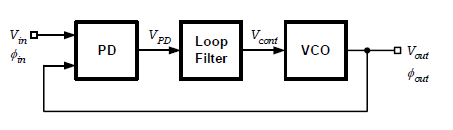

但是鉴相器的输出并不是我们希望的直流信号，应此需要在鉴相器和VCO之间引入一个环路滤波器（低通滤波器），抑制鉴相器输出的高频分量。这样就构成了基本的锁相环。

为了后续分析，必须仔细定义相位锁定的条件。书中对相位锁定的定义是：如果VCO相位与参考相位差值不随时间变化，环路就锁定了。将这个定义转换为表达式，就可以得到如下公式。

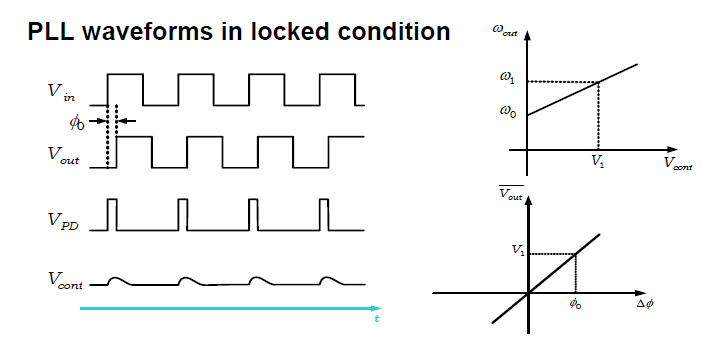

之后我们观察锁定条件下环路各节点的电压波形。在锁定状态下，VCO 输出信号与参考信号频率一致，相位差恒定；而鉴相器输出脉冲宽度恒定；VCO控制电压有较小的脉动，这种脉动被称为“波纹”（ripple）,波纹大小受环路滤波器设置影响。

而对于输入输出相位差，我们可以通过下式计算。从关系式中我们可以得到两个要点（1）如果锁相环输入频率变化，那么相位误差也同时变化；（2）增大鉴相器和VCO的增益可以减小相位误差。

4、锁定状态下的瞬态过程

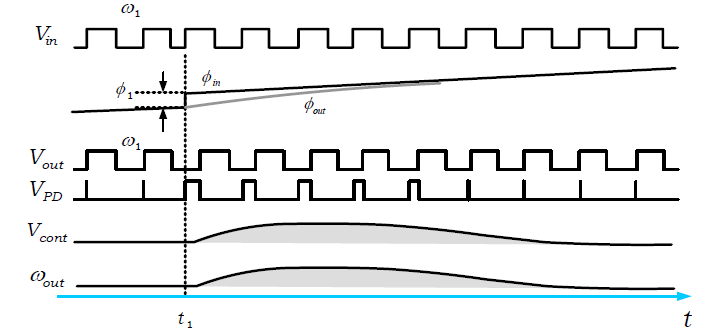

1.假定起始时，锁相环处于锁定状态，在某一时刻，输入信号获得一个相位阶跃，也就是。相位阶跃显示出 * * V * in ** *的上升沿早于周期性规定的时间。

参考相位阶跃导致鉴相器产生的脉冲宽度增大，迫使 V~cont ~ 逐渐升高，VCO输出频率改变，减小相位误差。在这个过程中，VCO频率变化使VCO输出提供增加的相位：

增加的相位体现在图中阴影面积。

观察这个过程我们可以归纳两点：1）锁相环回到锁定状态后，所有参数都回到了初始值。2）分析锁相环时，我们很难观察相位和频率随时间的变化，但是振荡器的控制电压确是各很好观测的点。

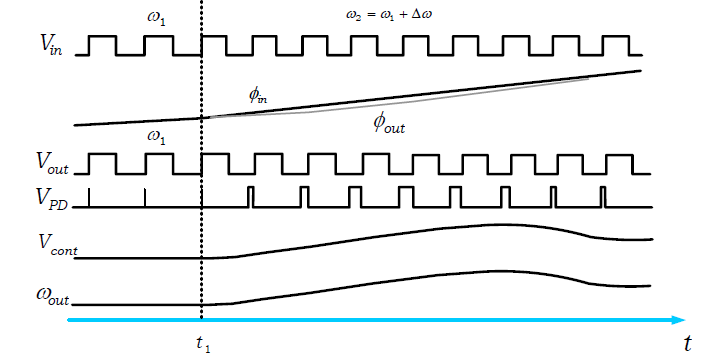

2.假定起始时，锁相环处于锁定状态，在某一时刻，输入信号获得一个频率阶跃。这样鉴相器输入两个信号频率不同，产生逐渐增宽的脉冲，随时间增大。当达到时，鉴相器输出脉冲宽度减小，最终稳定到一个值使其直流分量为。

在这个过程中，锁相环的控制电压和相位误差有一个永久的改变，只是跟踪。
