不同的Verilog代码功耗与面积(PPA)差距能有多大？

ISP模块中的同样功能，两份代码，仿真功能都是OK的，区别是多打了一拍。PCLK时钟30MHz，且两个hsync脉冲之间的blanking是满足line_buf中数据移位输出的，如果不满足呢，那就必须多锁存一拍。

此处，在blanking时间必足够的情况下，经验丰富的老鸟可以敏锐发现问题，右下代码重复锁存，可能有提高timing的效果但并不明显，同时也浪费了19200个寄存器，存在面积浪费，那么实战一下，来对比下PPA的区别，结果一定让你“惊喜”。

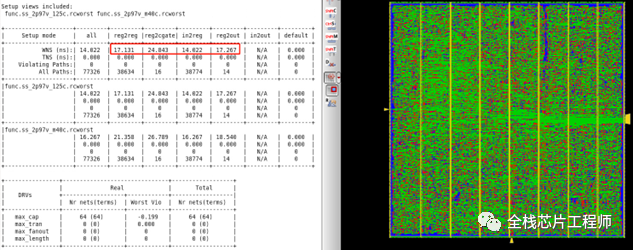

优化前能跑25ns周期，即频点最大可到40MHz，

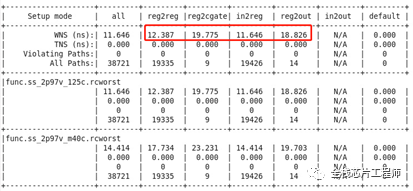

优化后能跑20ns周期，即频点最大可到50MHz，Performance性能提高25%。

PR结果：

RTL优化前如下：Density:59.67%，Gates=427032 Cells=65286 Area=3214018.7 um^2

RTL优化后如下：Density:36.29%，Gates=259699 Cells=48340 Area=1954598.6 um^2

PR结论：gate从427032门降低到了259699门，节省了40%面积。在布线面积足够、timing都满足情况下，本次RTL优化节省了30%功耗、40%面积。

RTL设计优化永远止境，ICer要反复思考，追求PPA极致。
