什么是自激振荡？运算放大器为什么会自激振荡

运算放大器的自激震荡是实际在电路设计和测试时经常遇到的一个问题，一旦自激振荡，那该电路一定要进行重新设计，而且持续的自激振荡会损坏器件。

什么是自激振荡？

自激振荡是指当运算放大器加电后，在没有外部信号输入的情况下，输出端会出现高频类似于正弦波的波形。这种自激振荡是因为运算放大器本身具有反馈回路，当输入信号被放大并输出时，又被反馈回输入端，形成了一个正反馈回路。

如果正反馈回路增益大于放大器的增益，那么系统会产生自激振荡。这种自激振荡会导致输出信号失真，严重的情况下可能会对电路产生破坏。因此，需要注意在设计运算放大器电路时避免自激振荡的出现。

为什么会自激振荡？

自激振荡最本质的原因是，信号在环路增益大于1的时候，环路相移达到了180°，导致原本设计的负反馈变成了正反馈，且在环路内不断增大。

引起运放电路振荡的客观原因主要有如下几条：

1、输出有大电容，输出负载电容过大，会在环路中引入一个比较小的极点，从而使得环路带宽和增益双双降低，对于需要驱动大电容负载的设计，可以在输出串联隔离电阻或者使用双反馈设计。

运算放大器稳定性-双反馈回路

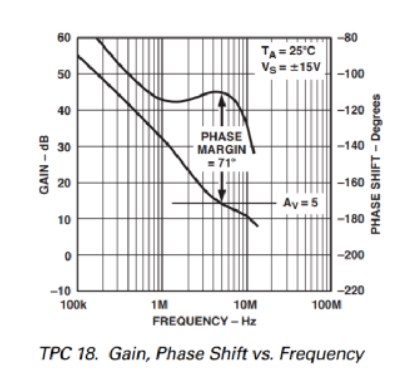

2、器件不支持单位增益，有些运放不支持太小的电压放大倍数，如下图所示是OP37的开环增益曲线，其最小增益为5，所以对于OP37设计成跟随器必然会自激振荡。因此，要设计跟随器，一定得选择单位增益稳定的运放。

3、外部高频干扰，外部的高频干扰信号可能会被放大并引起自激振荡的发生。
