驱动访问Linux IO内存流程

什么是IO内存

I/O内存也称为Memory-Mapped I/O(MMIO), 它是指一种编址方式，不同cpu平台使用的编址方式不同，一种是“IO内存”方式，也叫统一编址方式，是指内存和外设的地址是在同一个地址空间上的，比如我们常见的ARM、MIPS等平台；还有另外一种叫独立编址方式，是指内存的地址空间和外设的地址空间是分开的，比如x86平台。

LinuxI/O内存 API

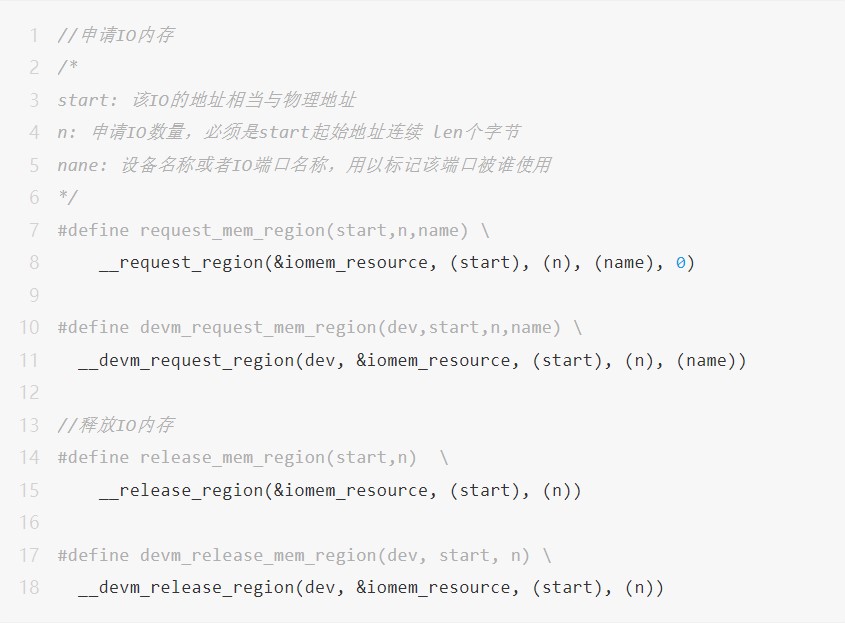

(1) IO内存申请

要使用某个外设前，要申请其所对应的IO内存，表明驱动要访问这块区域。

(2)IO内存访问

在内核中访问IO内存(通常是芯片内部的各个I2C，SPI, USB等控制器的寄存器或者外部内存总线上的设备)之前，需首先使用ioremap()函数将设备所处的物理地址映射到虚拟地址上。

驱动访问IO内存流程

1）调用request_mem_region()申请I/O内存资源。

2）将设备寄存器的物理地址通过ioremap()映射到内核空间的虚拟地址。

3）通过readb/writeb等接口访问设备的寄存器。

4）访问完成后，调用iounmap()函数对ioremap()映射的虚拟地址解除映射，并调用release_mem_region()函数释放申请的I/O内存资源。
