TFT LCD与Raspberry Pi连接的方式

Raspberry pi 是一款信用卡大小的紧凑型计算机，如今在物联网应用和数据科学、python、机器学习等高计算应用中非常流行。许多应用程序需要外部显示器才能与 Raspberry Pi 连接。在这种情况下，树莓派有自己的 HDMI 接口来连接外部显示器，如电视或显示器。但在某些应用中，紧凑型显示器是合适的，并且通过 GUI 应用程序首选触摸屏输入。对于这些应用，可以使用 HDMI 触摸屏显示器。今天我们将连接 5 英寸 HDMI 触摸屏显示器与树莓派和还将学习校准触摸屏以提高其准确性。

使用的材料

树莓派 3 B（以我为例）

5 英寸 800x480 TFT 显示屏，带触摸屏

16 GB 微型 SD 卡

HDMI 连接器

触控笔

5V、2.4 AMP 电源

USB 键盘

USB鼠标

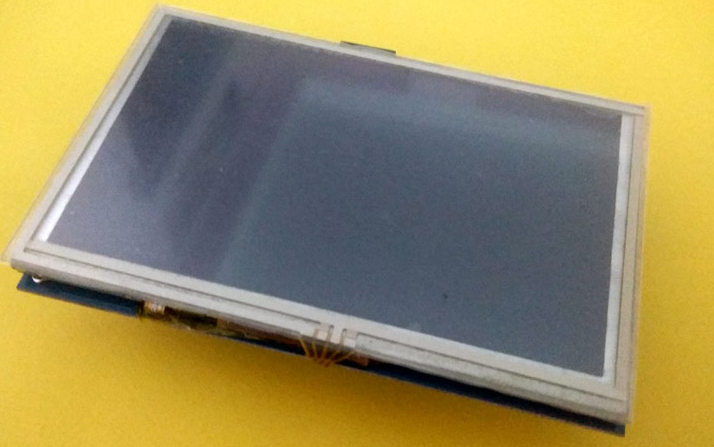

5 英寸 800x480 TFT 触摸屏显示器

5 英寸触摸屏 Raspberry Pi 显示器是 TFT HDMI 显示器，非常紧凑，可用于 Raspberry Pi A、B、Pi B+/2B 和 3B 型号。内置电阻式触摸屏，支持背光控制，省电支持HDMI输入。它充当分辨率为 800x480 像素的计算机显示器。

特征：

5英寸HDMI显示器

800x480 像素高分辨率图片和大屏幕。

内置电阻式触摸屏，带背光控制，可降低功耗。

大视角

响应时间快，全彩显示。

技术规格：

尺寸： 5英寸

分辨率： 800 * 480

显示控制器： XPT2046

液晶接口： SPI

触控类型：电阻式

液晶屏类型： TFT

连接 5 英寸 TFT LCD 与树莓派

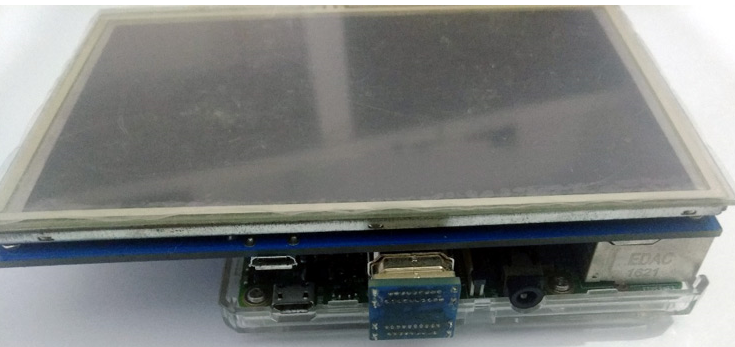

1. 将 LCD 放在树莓派的顶部：

将 LCD 与 Raspberry Pi 连接的第一步是使用 GPIO 连接器将 LCD 与 pi 连接。显示器带有四个用于安装的角支架。然后，将 LCD 放置在 Raspberry Pi 的顶部，使其滑入 GPIO 插槽，而 HDMI 端口将在另一侧完美排列。将 LCD 连接到 Pi 时要小心，因为 LCD 仅使用 26 个引脚与 Pi 连接。

2. 连接 HDMI 连接器：

将 LCD 放在 Raspberry Pi 的顶部后，将 LCD 盒中包含的 HDMI 连接器连接到 Pi 和 LCD 之间，如下图所示：

3. 连接电源：

完成上述所有步骤后，我们需要给树莓派和 LCD 供电。LCD 上还有一个 USB 插头，用于提供单独的电源，但只要您的 Pi 有良好的 2.4 安培电源，它就不需要为 LCD 提供单独的电源。

4. 打开 LCD 背光开关：

接通电源后，打开位于 LCD 背面的背光电源开关。

在 Raspberry Pi 中为 5 英寸 LCD 安装驱动程序

1.编辑配置文件中的一些参数：

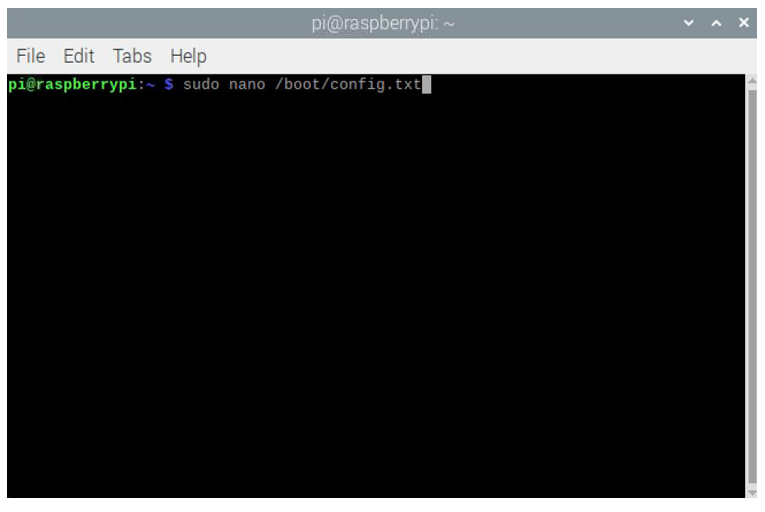

在下载 LCD 驱动程序之前，请在配置文件中进行一些更改，如下所示。可以使用以下命令找到配置文件：

须藤纳米/boot/config.txt

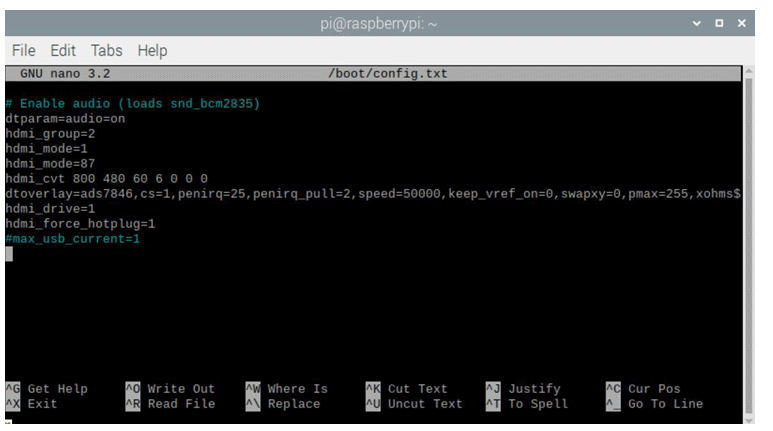

接下来，只需将以下行附加到配置文件中。

max_usb_current=1

hdmi_group=2

hdmi_mode=87

hdmi_cvt 800 480 60 6 0 0 0

hdmi_drive=1

注意：在某些情况下，您只需取消注释配置中的上述语句。文件，如果文件已经在注释行中包含上述语句。

2.下载驱动：

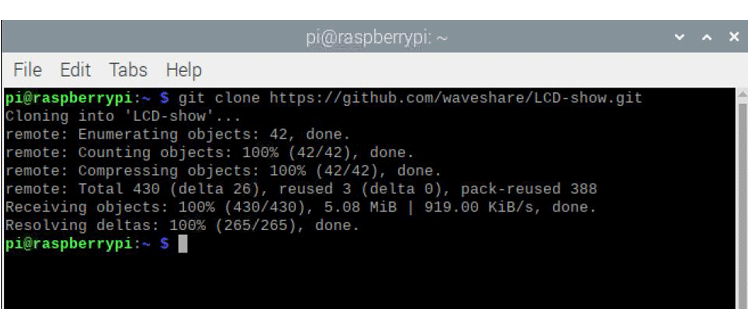

首先从github下载驱动。可以通过在 Raspberry pi 终端中输入以下命令来完成。

git 克隆https://github.com/waveshare/LCD-show.git

3. 启用显示：

驱动安装成功后，我们可以使用以下命令开启显示：

cd LCD-show/

chmod +x LCD5-show

。/LCD5-show

《》4.重启树莓派

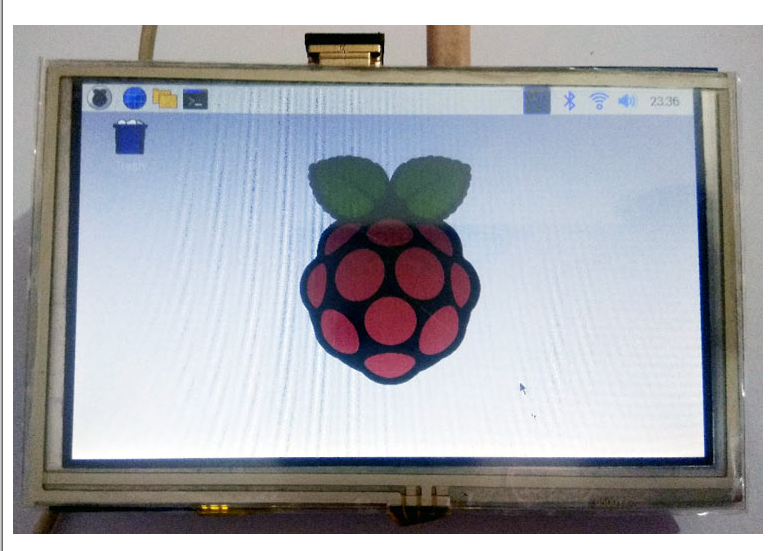

运行上述命令后，pi 将自动重启，屏幕现在应该可以工作了。这可以如下图所示：

树莓派的触摸屏校准

该过程的最后一部分是校准触摸屏以实现最佳工作。为此，我们应该在 pi 中安装一个名为“ xinput-calibrator ”的应用程序。

为了安装程序，我们必须运行以下命令：

sudo apt-get install -y xinput-calibrator

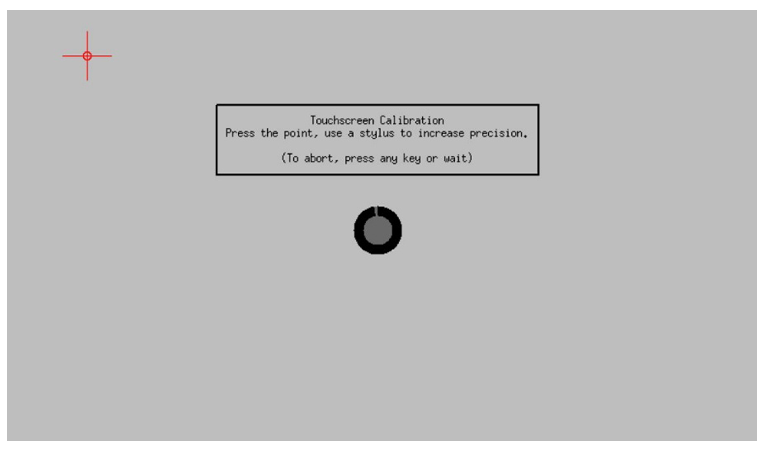

上述程序安装成功后，点击树莓派任务栏上的菜单按钮，然后选择Preference -》 Calibrate Touchscreen。然后按照提示的步骤完成触摸屏校准。触摸屏校准窗口应如下所示：

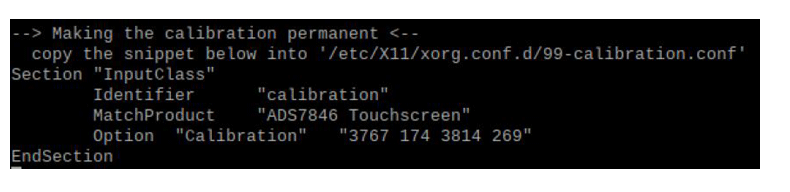

只需用触控笔触摸红色标记的点，然后同样触摸屏幕上所有连续的 4 个红色点，然后屏幕上会提示校准参数，如下所示：

只需保存以上参数并重启树莓派即可。现在，我们的显示设置已完成，我们可以毫无问题地使用带 LCD 的 5 英寸触摸屏。

这就是TFT LCD 与 Raspberry Pi 连接的方式，可用于构建游戏、闹钟、平板电脑等应用程序。
