STM32CubeMx之FSMC灵活静态存储器控制器

1.简介

 FSMC模块能够与同步或异步存储器和16位PC存储器卡接口，它的主要作用是：
● 将AHB传输信号转换到适当的外部设备协议
● 满足访问外部设备的时序要求
所有的外部存储器共享控制器输出的地址、数据和控制信号，每个外部设备可以通过一个唯一的片选信号加以区分。 FSMC在任一时刻只访问一个外部设备。
FSMC具有下列主要功能：
● 具有静态存储器接口的器件包括：
  ─ 静态随机存储器(SRAM)
  ─ 只读存储器(ROM)
  ─ NOR闪存
  ─ PSRAM(4个存储器块)

● 两个NAND闪存块，支持硬件ECC并可检测多达8K字节数据
● 16位的PC卡兼容设备
● 支持对同步器件的成组(Burst)访问模式，如NOR闪存和PSRAM
● 8或16位数据总线
FSMC管理1GB空间，拥有4个Bank连接外部存储器，每个Bank有独立的片选信号，每个Bank有独立的时序配置，同步批量传输访问最高频率可达60MHz
支持的存储器类型：
静态地址映射存储器：SRAM、PSRAM、NOR/ONENAND、ROM
LCD接口：支持8080和6800模式
NANDFlash和16位PCCard

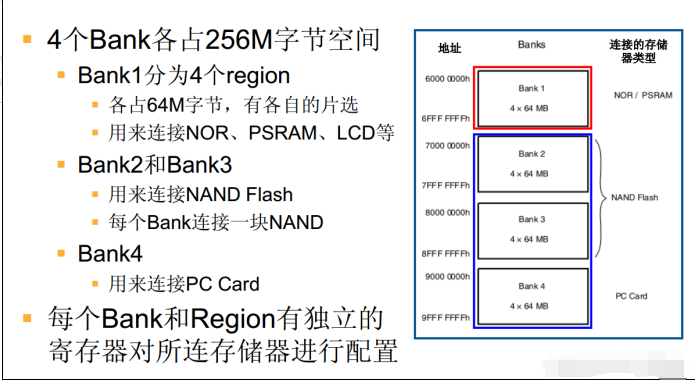

2.外挂设备地址映射

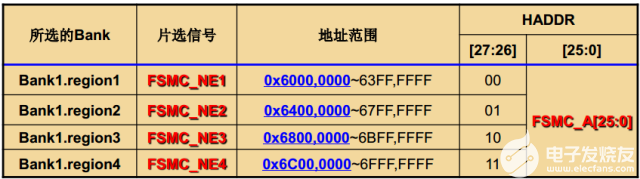

NOR/PSRAM是”static memory map”设备： 256M字节的空间需要28根地址线寻址，HADDR表示内部AHB地址线；
HADDR[27:26]用来对4个region寻址；
HADDR[25:0]用来对外部地址FSMC[25:0];
无论8位/16位宽度，FSMC_A[0]始终连接外部设备地址A[0]
当外接设备16位数据宽度：HADDR[25:1]–>FSMC_A[24:0]
当外接设备8位数据宽度：HADDR[25:0]–>FSMC_A[25:0]

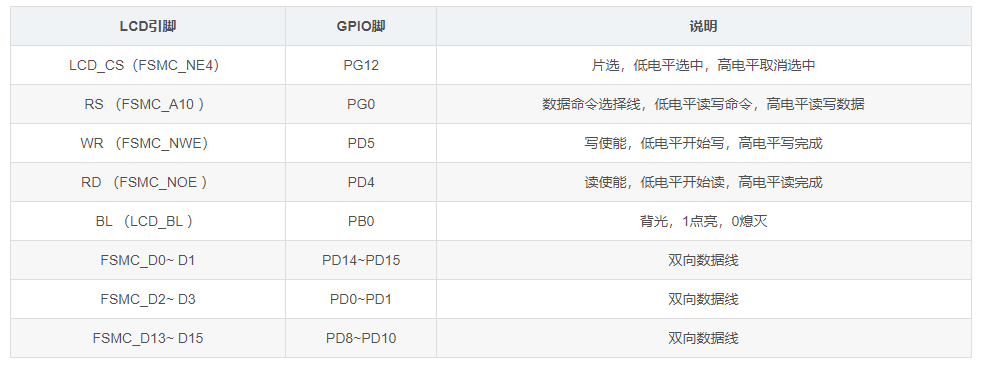

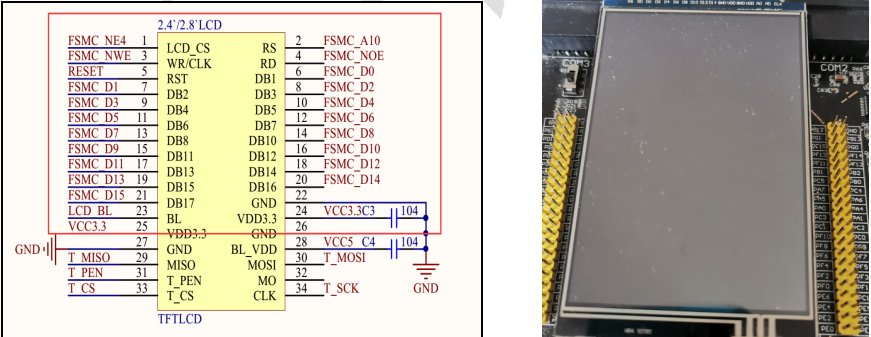

3.LCD硬件接口

LCD屏
 分辨率：320*480；3.5寸；
 驱动方式：8080并口时序(Intel公司)，16位真彩色(RGB565)；
 屏幕驱动IC：NT35310；

4.软件设置

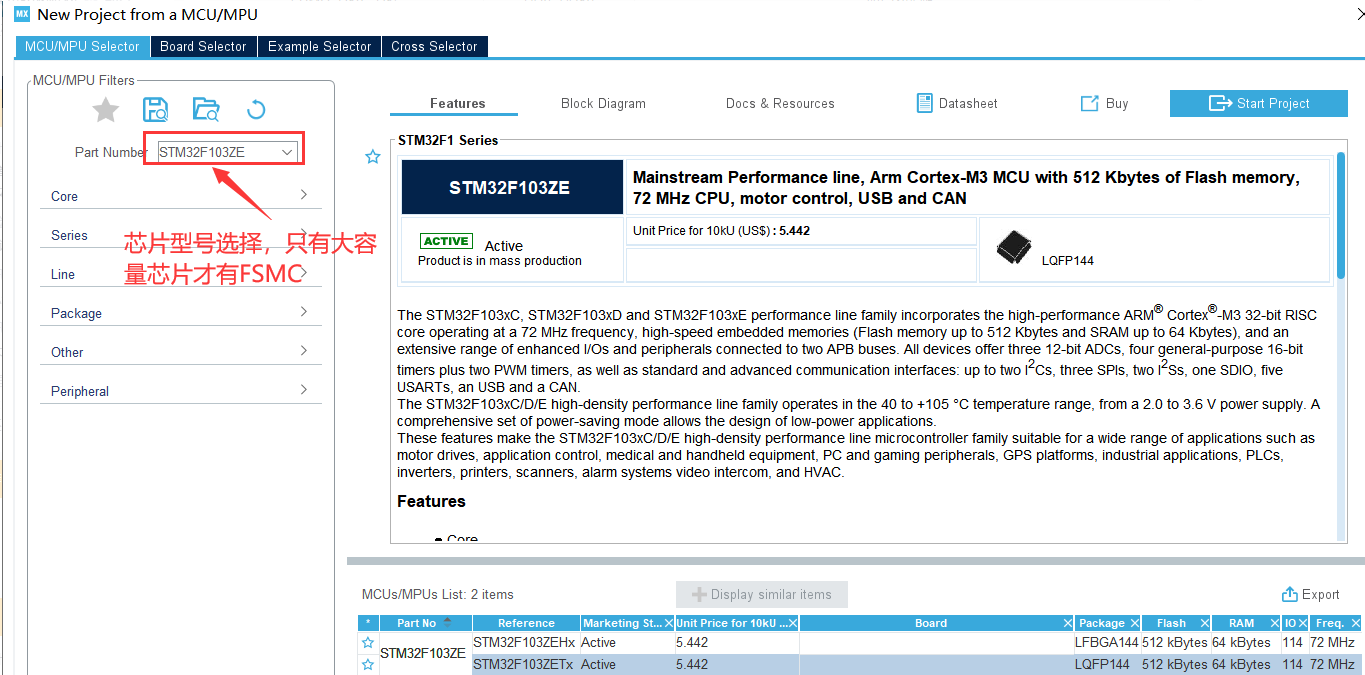

 1.芯片选择

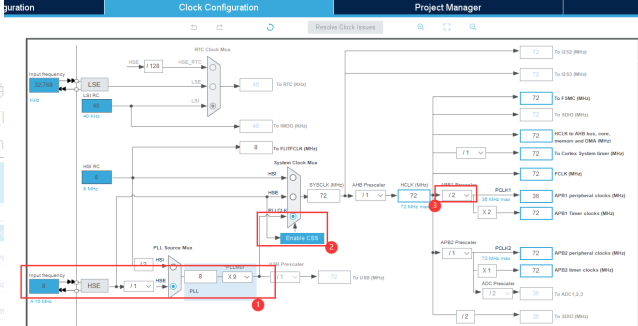

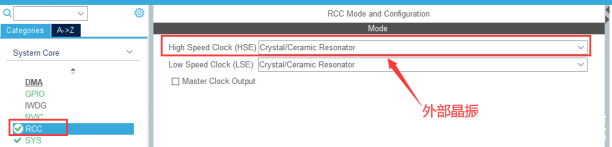

2. 时钟配置

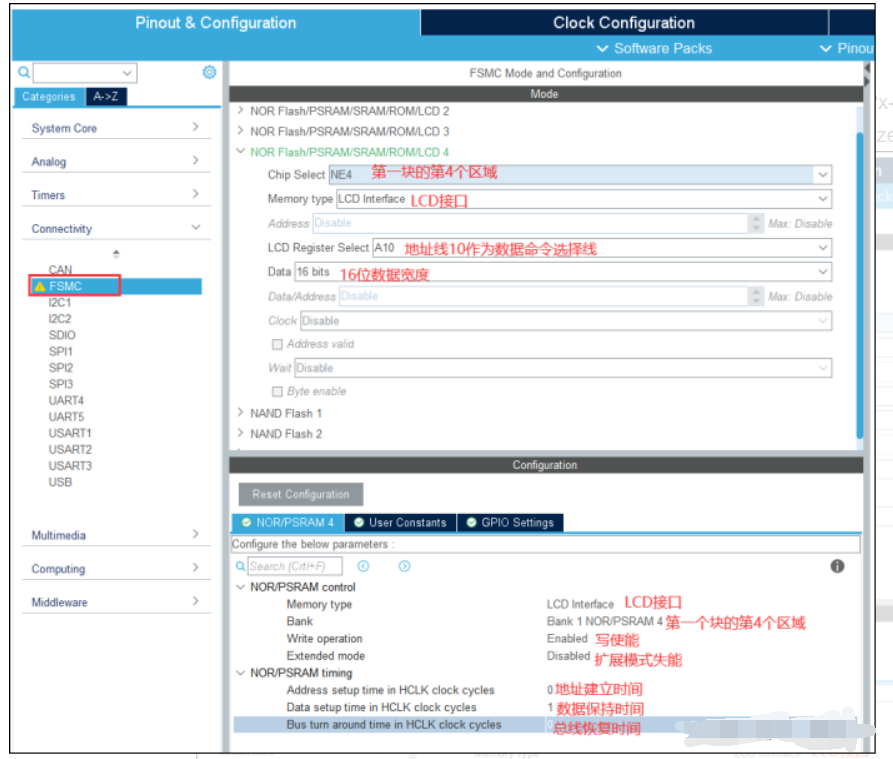

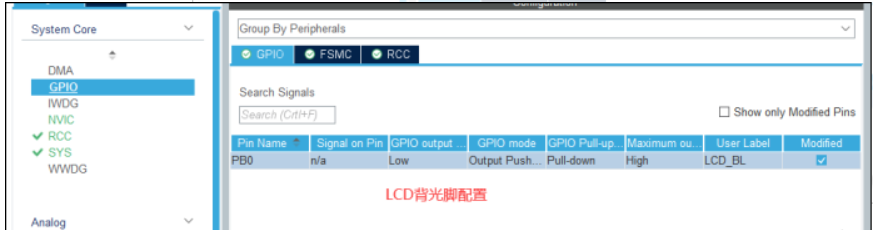

3.FSMC配置
 根据LCD硬件接口可知LCD接在FSMC_Blank1的region4上。

5 代码生成

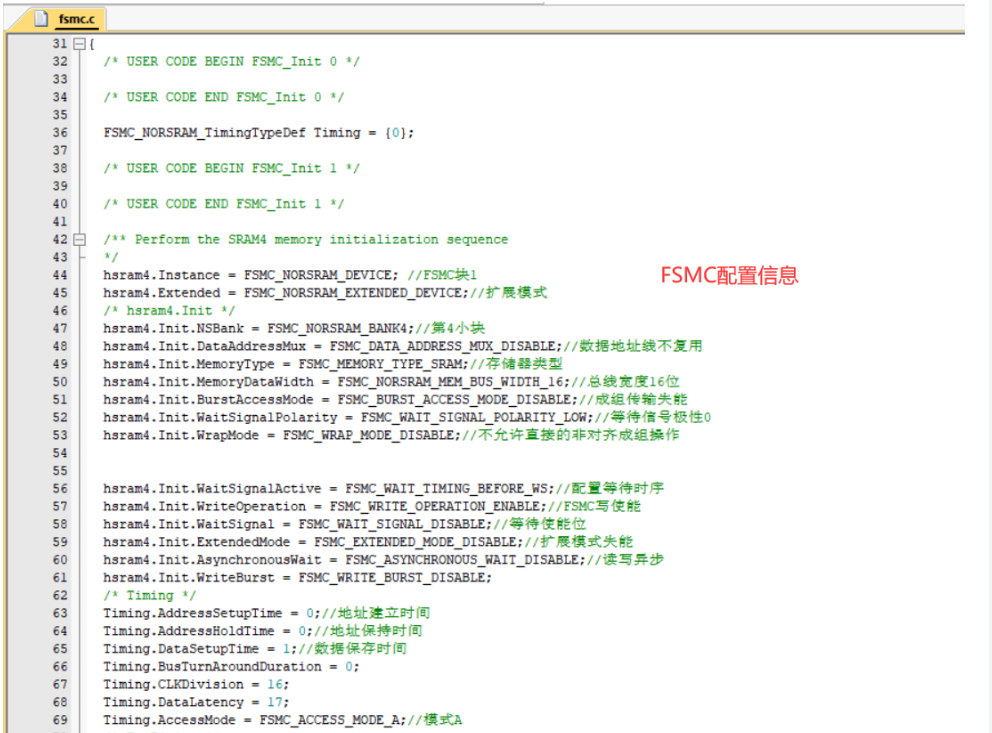

 1.FSMC配置代码

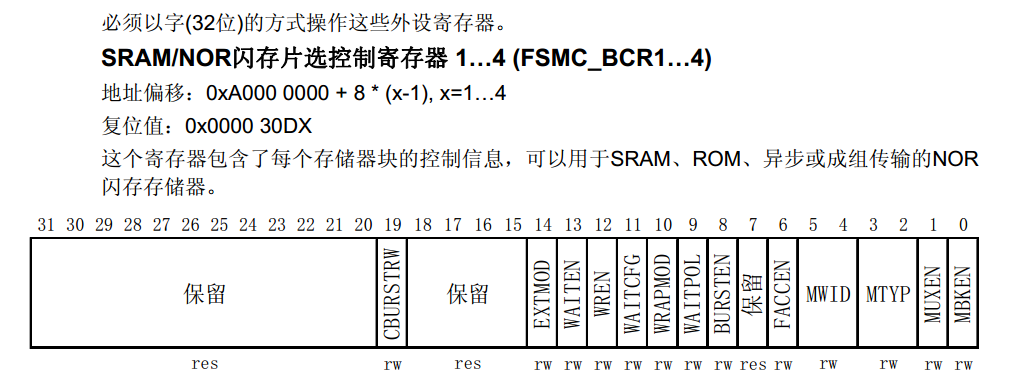

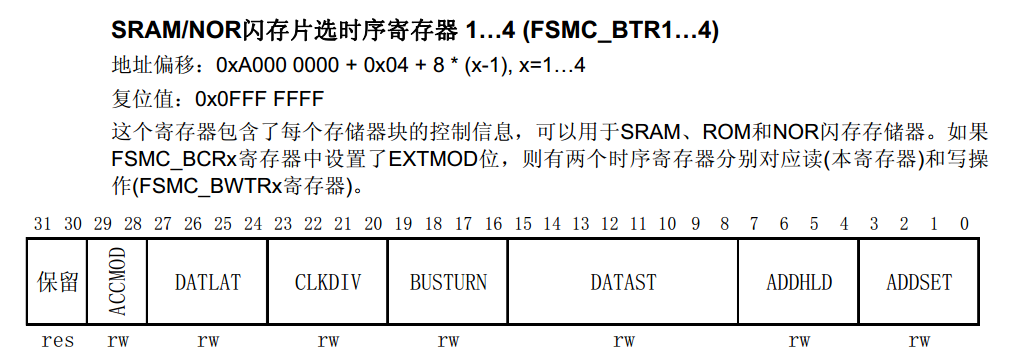

FSMC寄存器配置可参考STM32中文参考手册第19章灵活静态存储器控制器(FSMC)。

2.LCD显示图片和显示汉字示例
(1) 读写数据

根据LCD硬件接口时序8080，要想实现对LCD屏数据显示则需要完成LCD写数据和写寄存器，LCD接在FSMC_Blank1的region4上，通过地址线FSMC_A10作为数据命令选择线，通过FSMC地址映射关系可知：
读写寄存器地址：0x6c000000
读写数据地址：0x6c000800
写寄存器和写数据代码如下：

typedef unsigned char u8;
typedef unsigned short u16;
typedef unsigned int u32;
#define LCD_WR_REG *((volatile u16 *)0x6c000000)
#define LCD_WR_DAT *((volatile u16 *)0x6c000800)
/*LCD写寄存器*/
static void LcdWriteReg(u16 reg)
{
	LCD_WR_REG=reg;
}
/*LCD写数据*/
static void LcdWriteData(u16 dat)
{
	LCD_WR_DAT=dat;
}

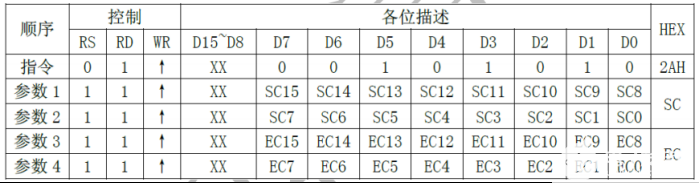

(2)设置光标指令0X2A 和0X2B
该指令是页地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（ x 坐标）

在默认扫描方式时，该指令用于设置 x 坐标，该指令带有 4 个参数，实际上是 2 个坐标值： SC 和 EC，即列地址的起始值和结束值， SC 必须小于等于 EC，且 0≤SC/EC≤239。一般在设置 x 坐标的时候，我们只需要带 2个参数即可，也就是设置 SC 即可，因为如果 EC 没有变化，我们只需要设置一次即可，从而提高速度。

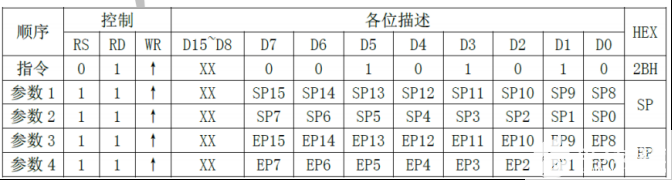

0X2B 指令，该指令是页地址设置指令，在从左到右，从上到下的扫描方式（默认）下面，该指令用于设置纵坐标（ y 坐标）。

/*设置光标*/
static void LCD_SetCursor(u16 x,u16 y)
{
	LcdWriteReg(0x2A);//设置x坐标
	LcdWriteData(x>>8);
	LcdWriteData(x&0xff);
	LcdWriteReg(0x2B);//设置y坐标
	LcdWriteData(y>>8);
	LcdWriteData(y&0xff);
}

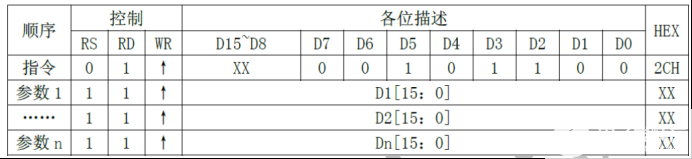

(3)写入数据到GRAM指令0x2C
  该指令是写 GRAM 指令，在发送该指令之后，我们便可以往 LCD 的 GRAM 里面写入颜色数据了，该指令支持连续写 (地址自动递增)。

/*清屏函数*/
void LCD_Clear(u16 c)
{
	u32 i=0;
	LCD_SetCursor(0,0);//设置光标
	LcdWriteReg(0x2c);//开始写数据到GRAM
	for(i=0;i<320*480;i++)
	{
		LcdWriteData(c);
	}
}

(4)显示图片

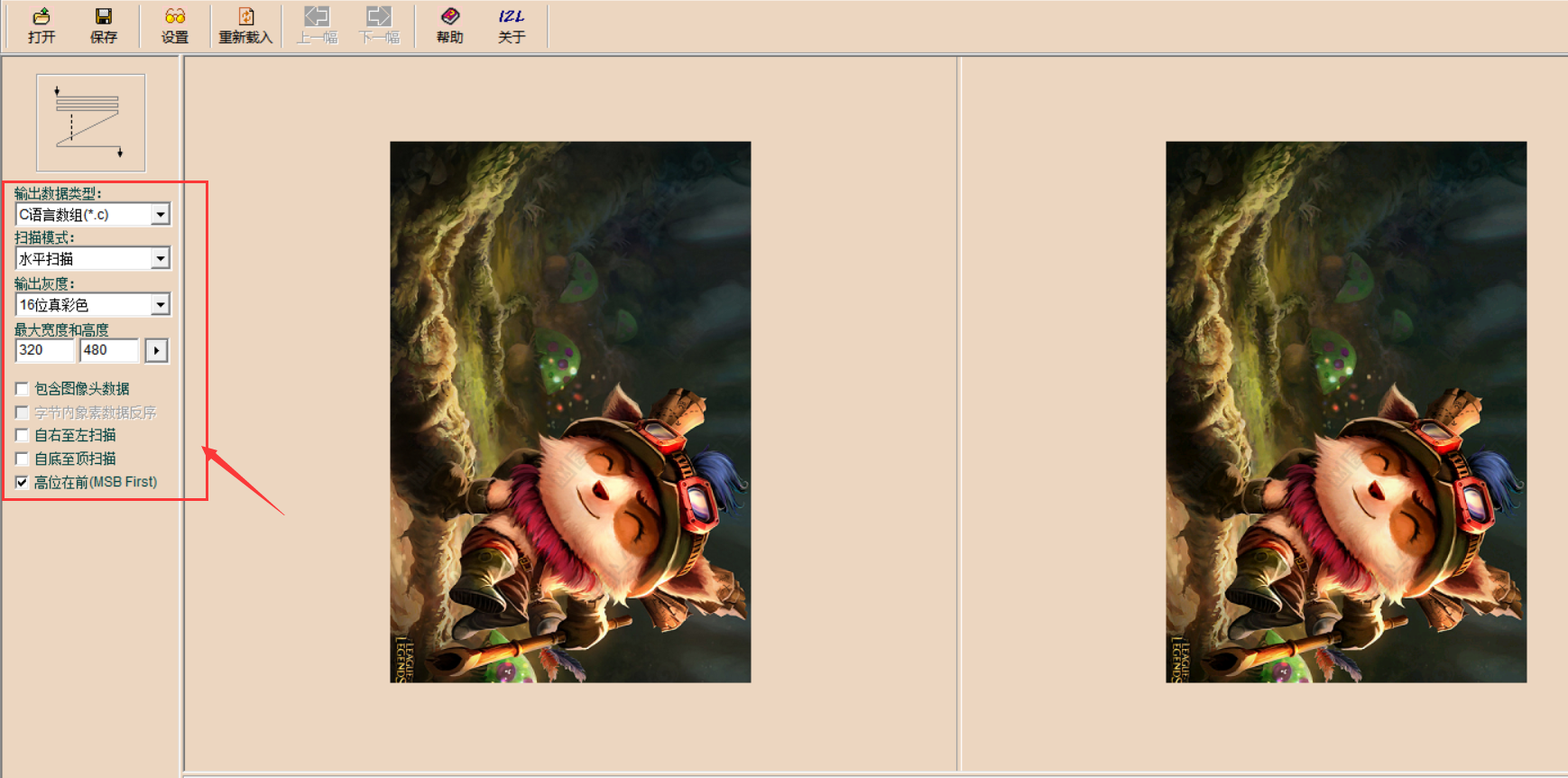

  通过图片取模工具Img2Lcd进行图片取模：

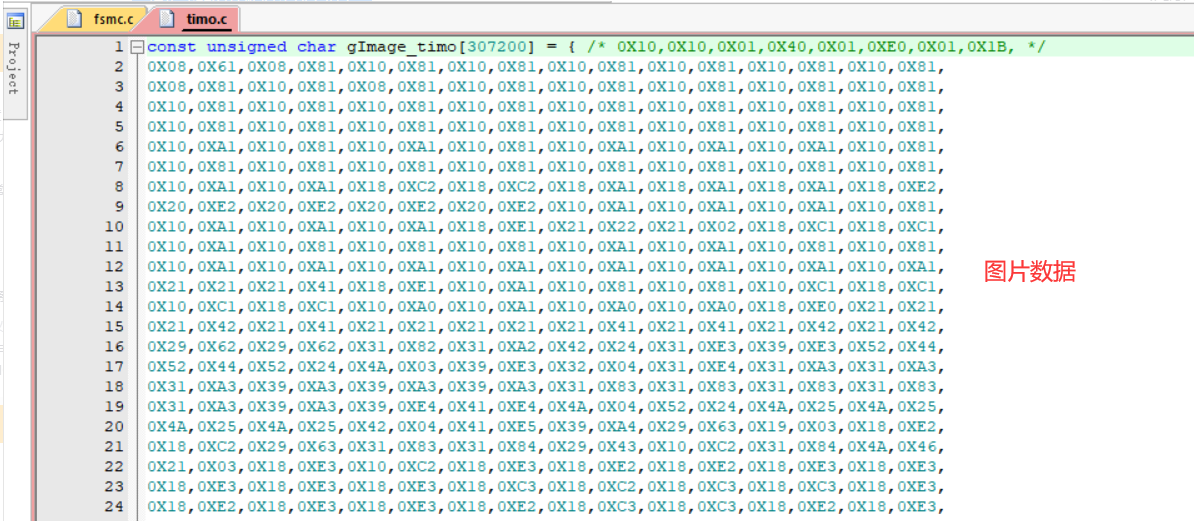

 将生成的图片数据放到工程中：

/*lcd图片显示*/
void LCD_DrawBMP(u16 x,u16 y,u16 w,u16 h,const u8 *buff)
{
	u16 i,j;
	u16 temp;
	LcdWriteReg(0x2A);//设置x坐标
	//设置x的起始坐标
	LcdWriteData(x>>8);
	LcdWriteData(x&0xff);
	//设置x的结束坐标
	LcdWriteData((x+w)>>8);
	LcdWriteData((x+w)&0xff);
	LcdWriteReg(0x2B);//设置y坐标
	//设置y的起始坐标
	LcdWriteData(y>>8);
	LcdWriteData(y&0xff);
	//设置y的结束坐标
	LcdWriteData((y+h)>>8);
	LcdWriteData((y+h)&0xff);
	LcdWriteReg(0x2c);//开始写数据到GRAM
	for(i=0;i>8);
	LcdWriteData(0);
	//设置x的结束坐标
	LcdWriteData(320>>8);
	LcdWriteData(320&0xff);
	LcdWriteReg(0x2B);//设置y坐标
	//设置y的起始坐标
	LcdWriteData(0>>8);
	LcdWriteData(0);
	//设置y的结束坐标
	LcdWriteData(480>>8);
	LcdWriteData(480&0xff);
}
;i++)>

(5)汉字显示

  通过PCtoLCD2002进行汉字取模，取模方式：高位在前，逐行式。

/*
汉字取模方式：逐列式，高位在前，高度需保证为8个倍数
*/
void LCD_Display_Font(u16 x,u16 y,u8 size,u8 *font,u16 c)
{
	u16 i,j;
	u8 temp;
	u16 x0=x;
	for(i=0;i*size>

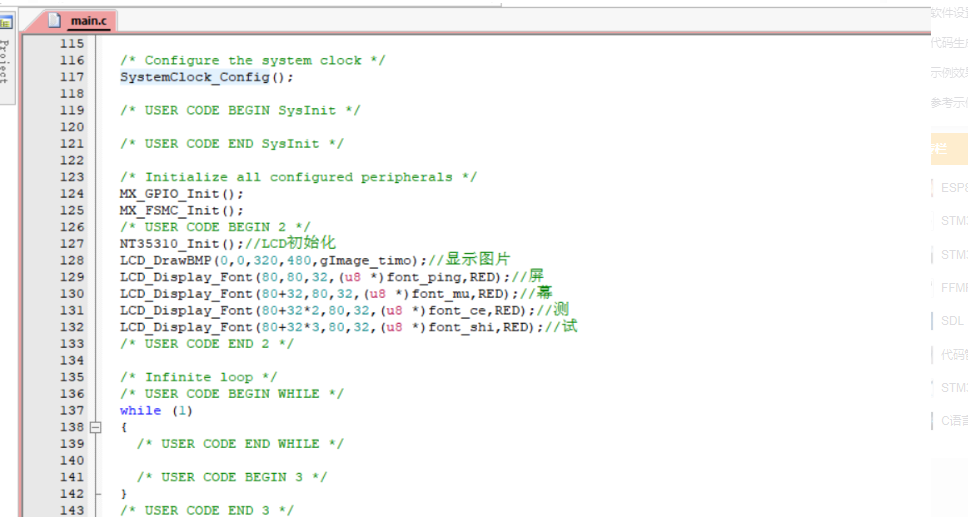

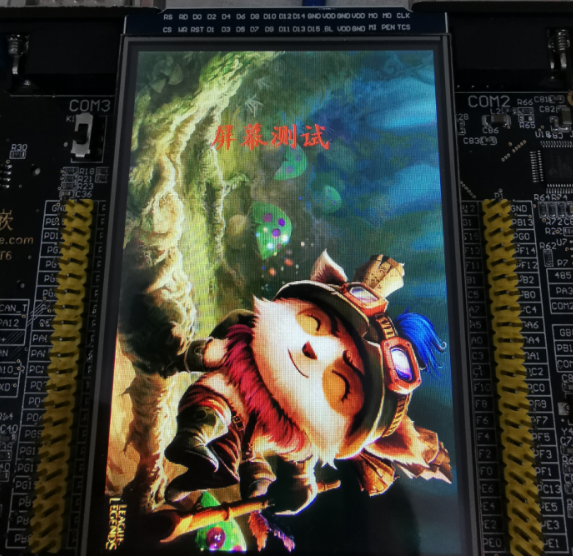

6 示例效果
