树莓派教程 详解树莓派驱动OLED模块

1.3inch OLED (B)

产品简介

提供树莓派、STM32、arduino例程

产品参数

• 工作电压： 3.3V/5V
• 通信接口： 3-wire SPI, 4-wire SPI, I2C
• 屏幕类型： OLED
• 控制芯片： SH1106
• 分辨率： 128*64(Pixel)
• 显示尺寸： 14.7（H）x 29.42（V）(mm)
• 像素大小： 0.21 x 0.21 (mm)
• 产品尺寸: 40.5 x 37.5(mm)
• 显示颜色: 蓝色
• 工作温度: -20°C ~ 70°C
• 存储温度: -30°C ~ 80°C
• 视角: >160°

功能引脚

硬件配置

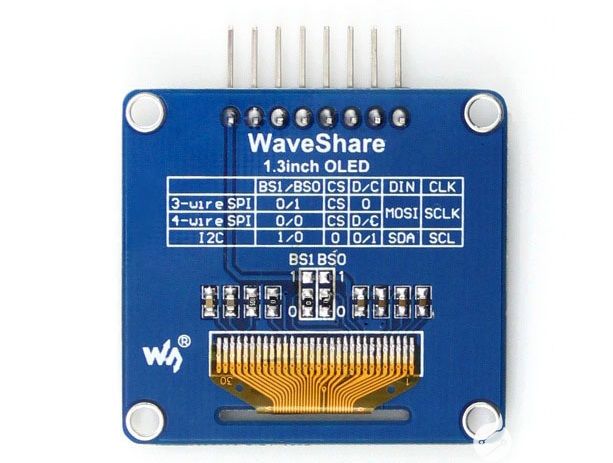

OLED模块提供三种驱动接口：分别为3-wire SPI、4-wire SPI 和I2C接口，模块背面有两个可选择焊接的电阻， 通过电子的选择来选择相应的通信方式， 如图：

模块出厂默认使用4线SPI通信模式， 即BS0，BS1默认接0（1和0不全代表电平，只是电阻接上或者接下的焊接方式，具体硬件链接见下表）：
注：上图为硬件上的焊接， 下表为实际的硬件连接

具体硬件配置，如下：

• 使用4线SPI：

即出厂程序设置：BS0与BS1接0连接到地，DIN接0连接至树莓派MOSI，CLK接0连接至树莓派SCLK；

• 使用3线SPI：

BS0接1连接到VCC，BS1接0连接至GND，DIN接0连接至树莓派MOSI，CLK接0来连接至树莓派SCLK；

• 使用I2C：

BS0接0连接至GND，BS1接1连接至VCC（3.3V），DIN接0连接至树莓派SDA，CLK接1连接至树莓派SCL；
使用I2C时：DC的高低状态可以控制从设备的地址，如果接到了GND，那么I2C的7位地址为：0x3C;
PS：程序默认SPI模式，需要切换模式请修改 DEV_Config.h 详见程序说明-底层硬件接口-接口选择
PS：使用STM32时，IIC例程使用的是模拟IIC，连线请注意

RPI使用教程

提供BCM2835、WiringPi、文件IO、RPI（Python）库例程

硬件连接

连接树莓派的时候，选择用7PIN排线连接，请参考下方的引脚对应表格

开启SPI和I2C接口

• 打开树莓派终端，输入以下指令进入配置界面


sudo raspi-config 选择Interfacing Options -> SPI -> Yes 开启SPI接口

然后重启树莓派：

sudo reboot

I2C同理，进入配置界面选择Interfaceing Options -> I2C -> Yes 开启IIC接口，然后重启
