【RTT大赛作品连载】 OLED显示中文

时间：2021-12-06 09:25

人气：

作者：admin

导读：使用AB32VG1操作OLED显示文字信息，包括汉字取模方式介绍，汉字显示函数编写....

OLED是单片机开发中一个比较常用的外设，其像素位128X64。

OLED一般有两种驱动方式，IIC驱动或者SPI驱动，本文采用IIC驱动的方式。

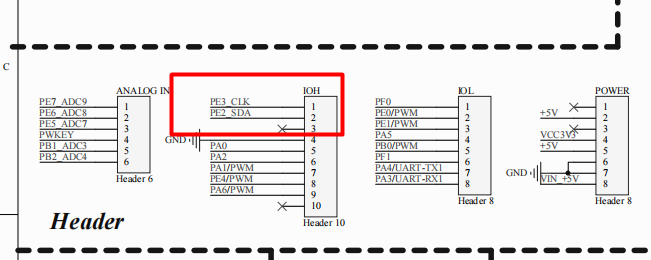

一、硬件连接

IIC连接引脚

SCL — PE3

SDA — PE2

二、创建工程

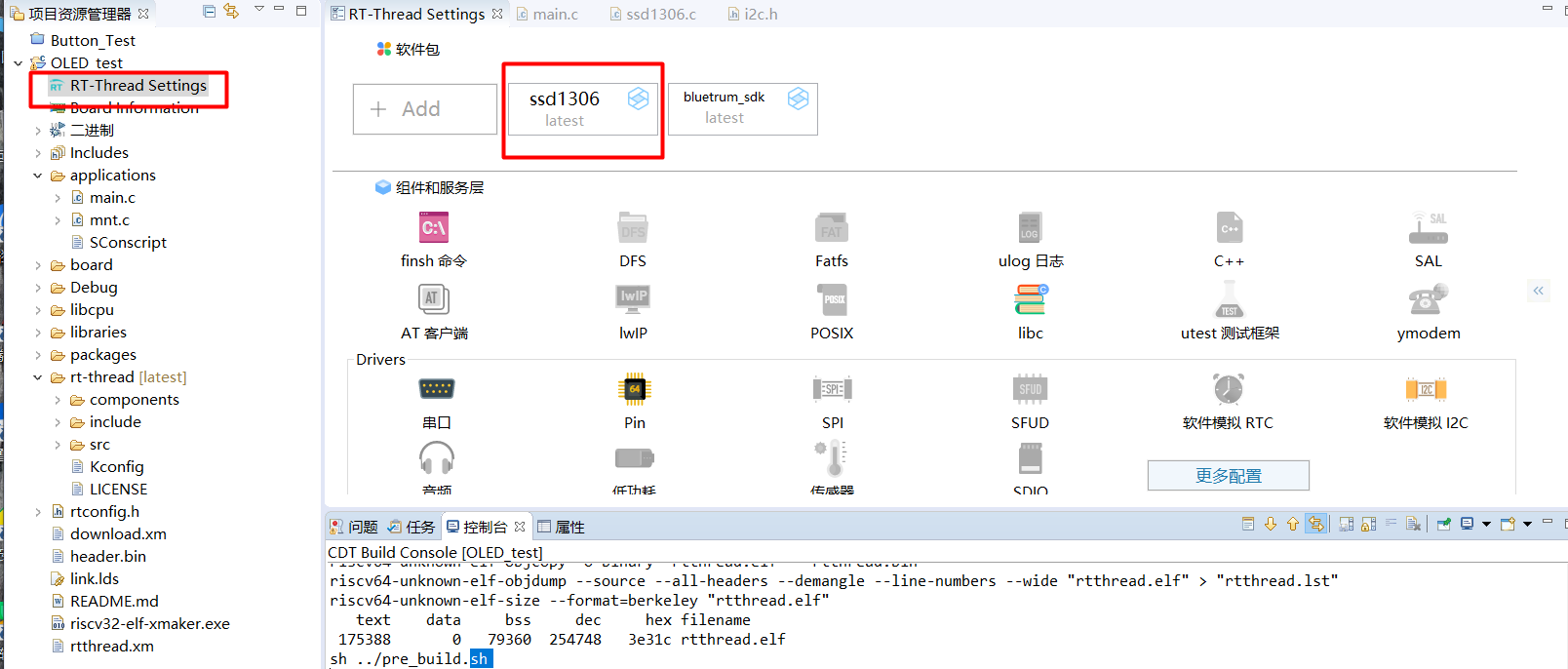

1. 工程创建可以直接参考官方的文档，工程创建好了之后打开RT-ThreadSettings，添加软件包ssd1306。

添加ssd1306软件包

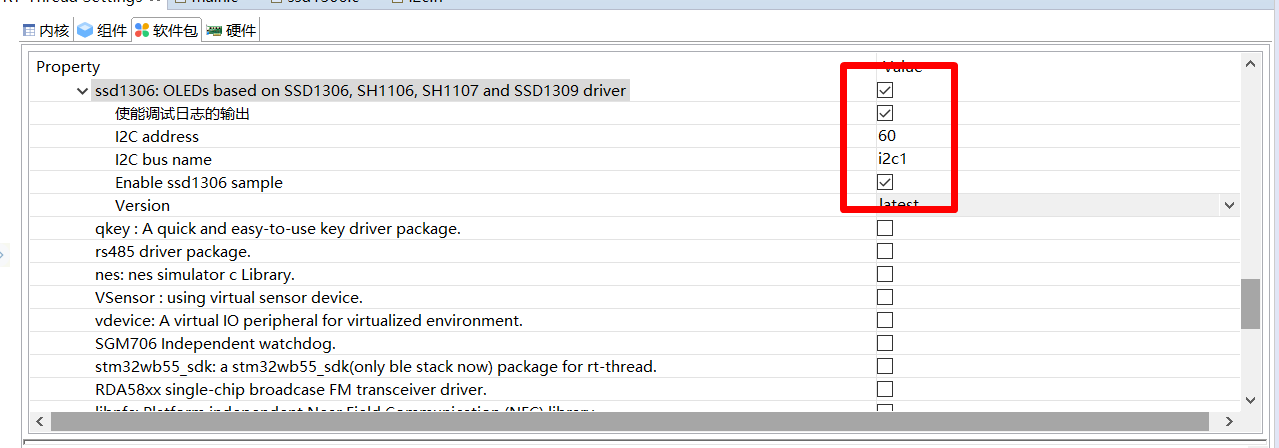

2. 右键单击ssd1306，点击详细配置，勾选ssd1306所有选项

ssd1306配置

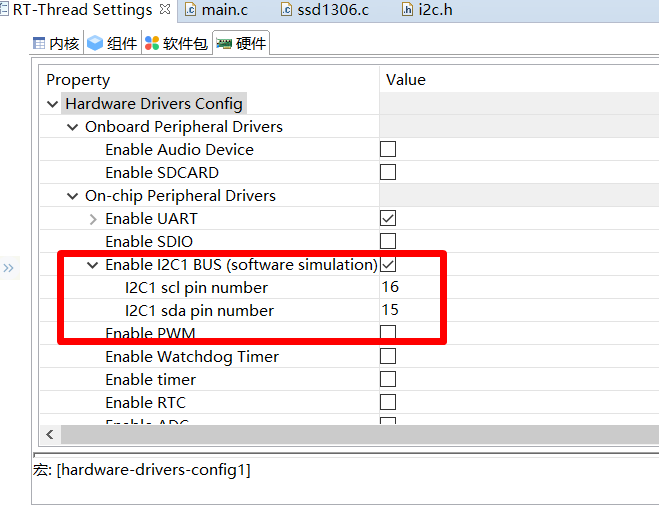

3. 切换到硬件标签栏，勾选使能软件模拟IIC

软件IIC配置

4.然后编译，下载在msh命令中断数据ssd1306_TestAll就可以打开测试程序看到OLED测试效果。

三、修改代码

上面的代码可以操作OLED显示英文字母以及数字，但是显示不了图片以及文字，这部分功能需要我们自行添加。下面将详细介绍如何添加我们自己的中文字符显示程序以及16X16,24X24,48X48,64X64像素（其他像素的图片可以根据需要自行修改）的图片显示程序。

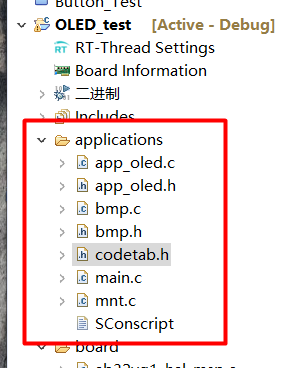

在applications目录下创建五个文件分别为：

文件目录

1. 创建OLED线程

static void OLED_ThreadManage(void)
{
    rt_thread_t oled_thread;
    oled_thread = rt_thread_create("OLED Thread Manage",     /*线程名字*/
                                   OLED_ManageEntry,         /*线程入口函数*/
                                   RT_NULL,                  /*线程入口函数参数*/
                                   4096,                     /*线程栈大小*/
                                   8,                        /*线程优先级*/
                                   10);                      /*线程时间片*/
        rt_thread_startup (oled_thread);
}

2. 初始化线程，将OLED_AppInit()放在main函数的while循环之前进行初始化。

void OLED_AppInit(void)
{
    OLED_ThreadManage();
}

3. 编写汉字显示函数。

1）显示原理

汉字显示需要先使用专门的取模工具进行取模，然后调用ssd1306的画点函数ssd1306_DrawPixel()来在OLED的指定位置画上点来实现显示汉字的效果，取模软件使用PCtoLCD2002 OLED取模工具，可以自行在网上下载。

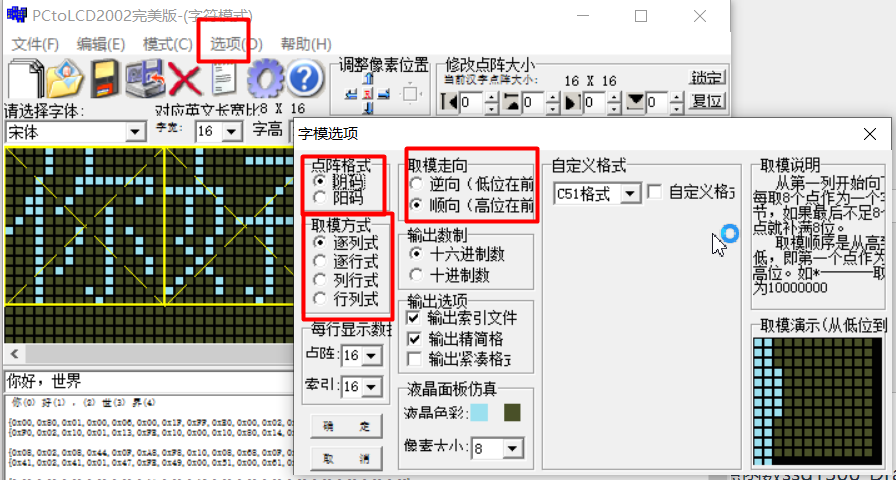

2）取模方式选择，选择阴码，逐列式，顺向，我们的汉字显示函数也将根据这个方式来编写程序。

汉字取模方式

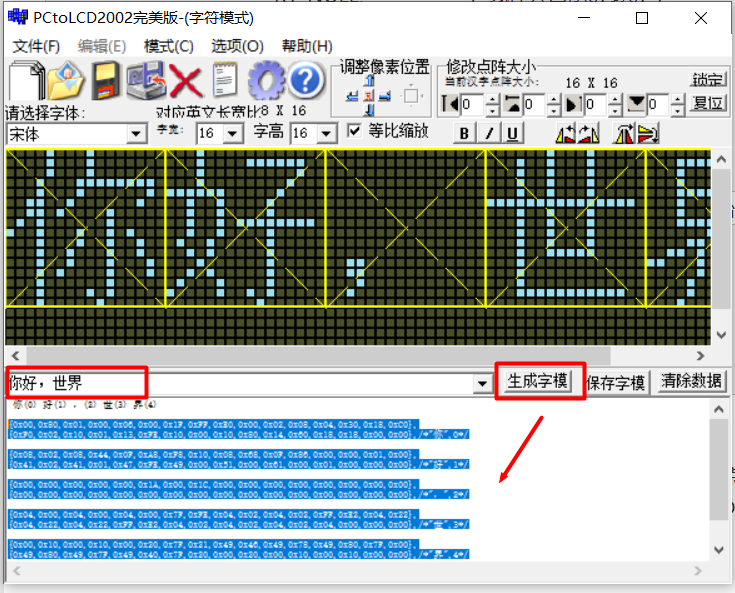

3）输入汉字，点击生成字幕，复制生成的字幕到工程中codetab.h中

汉字取模

代码如下：

const unsigned char Hz[][16] ={
        {0x00,0x80,0x01,0x00,0x06,0x00,0x1F,0xFF,0xE0,0x00,0x02,0x08,0x04,0x30,0x18,0xC0},
        {0xF0,0x02,0x10,0x01,0x13,0xFE,0x10,0x00,0x10,0x80,0x14,0x60,0x18,0x18,0x00,0x00},/*"你",0*/

        {0x08,0x02,0x08,0x44,0x0F,0xA8,0xF8,0x10,0x08,0x68,0x0F,0x86,0x00,0x00,0x01,0x00},
        {0x41,0x02,0x41,0x01,0x47,0xFE,0x49,0x00,0x51,0x00,0x61,0x00,0x01,0x00,0x00,0x00},/*"好",1*/

        {0x00,0x00,0x00,0x00,0x00,0x1A,0x00,0x1C,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},
        {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"，",2*/

        {0x04,0x00,0x04,0x00,0x04,0x00,0x7F,0xFE,0x04,0x02,0x04,0x02,0xFF,0xE2,0x04,0x22},
        {0x04,0x22,0x04,0x22,0xFF,0xE2,0x04,0x02,0x04,0x02,0x04,0x02,0x04,0x00,0x00,0x00},/*"世",3*/

        {0x00,0x10,0x00,0x10,0x00,0x20,0x7F,0x21,0x49,0x46,0x49,0x78,0x49,0x80,0x7F,0x00},
        {0x49,0x80,0x49,0x7F,0x49,0x40,0x7F,0x20,0x00,0x20,0x00,0x10,0x00,0x10,0x00,0x00},/*"界",4*/
};

4）函数显示函数如下，使用ssd1306_DrawPixel(x, y, White)来画点：

static void OLED_DrawHz(uint8_t x,
uint8_t y,
uint8_t chr,
SSD1306_COLOR color)
{
uint8_t temp,t,t1;
uint8_t y0=y;
uint8_t csize=32u;

chr <<= 1u;

for(t=0; t {
if(t == 16u)
chr += 1;

temp=(White == color) ? (Hz[chr][t%16]):(~Hz[chr][t%16]);
// temp=Hz[chr][t];
for(t1=0;t1<8;t1++)
{
if(temp&0x80)
ssd1306_DrawPixel(x, y, White);

temp<<=1;
y++;
if((y-y0) == 16)
{
y=y0;
x++;
break;
}
}
}
}

6）编写汉字显示函数，在OLED显示线程的Entry函数中编写汉字显示函数

static void OLED_ManageEntry(void *parameter)
{
    ssd1306_Init();    /*IIC and OLED initial*/

    OLED_DrawHz(0, 24, 0, White);     /*0 - 你*/
    OLED_DrawHz(16, 24, 1, White);    /*1 - 好*/
    OLED_DrawHz(32, 24, 2, White);   /*2 - ，*/
    OLED_DrawHz(48, 24, 3, White);     /*3 - 世*/
    OLED_DrawHz(64, 24, 4, White);     /*4 - 界*/
    ssd1306_UpdateScreen();

    while(1)
    {

        rt_thread_mdelay(100);
    }
}

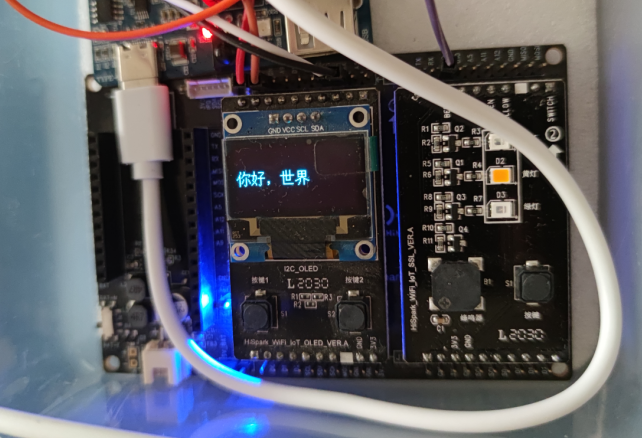

四、实践效果

完整代码在下一篇帖子中，有需要请移步。
