【RTT大赛作品连载】基于AB32VG1 sdk BLE例程

【AB32VG1开发】基于RT-Thread 中科蓝讯AB32VG1 bluetrum_sdk BLE开发例程讲解

---

中科蓝讯最近出的SDK(bluetrum_sdk) V1.1.0，支持了BLE开发，目前官方还没有正式文档，我来摸索一下吧

---

安装最近SDK

操作步骤详细请参阅： 基于RT-Thread的AB32VG1开发环境搭建

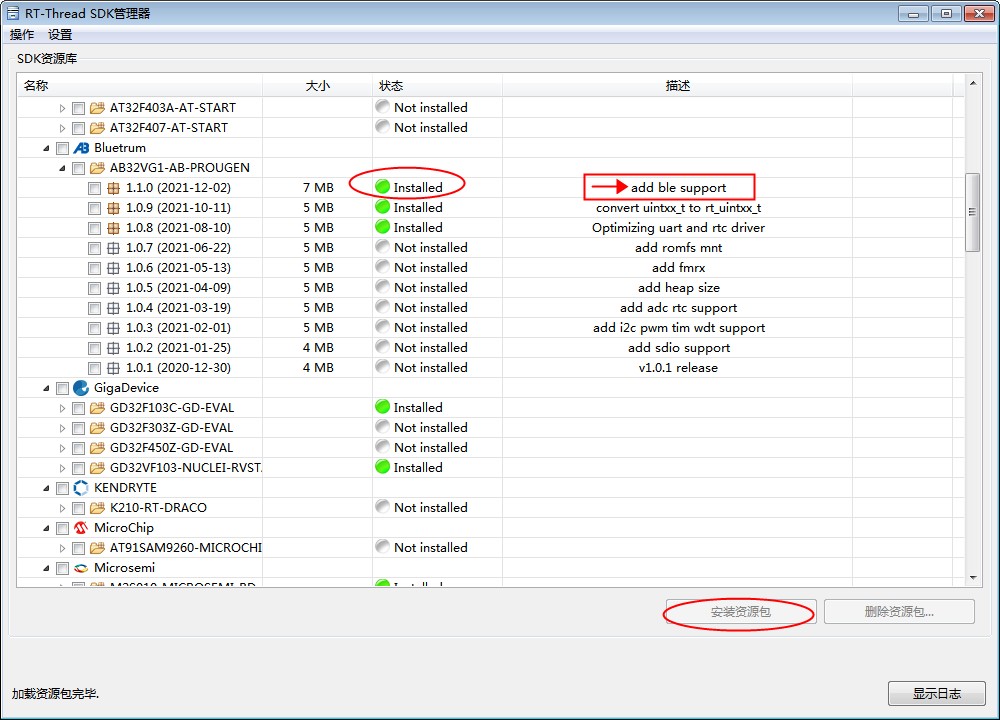

SDK

选择中科蓝讯AB32VG1开发板最新SDK(bluetrum_sdk) 1.1.0安装

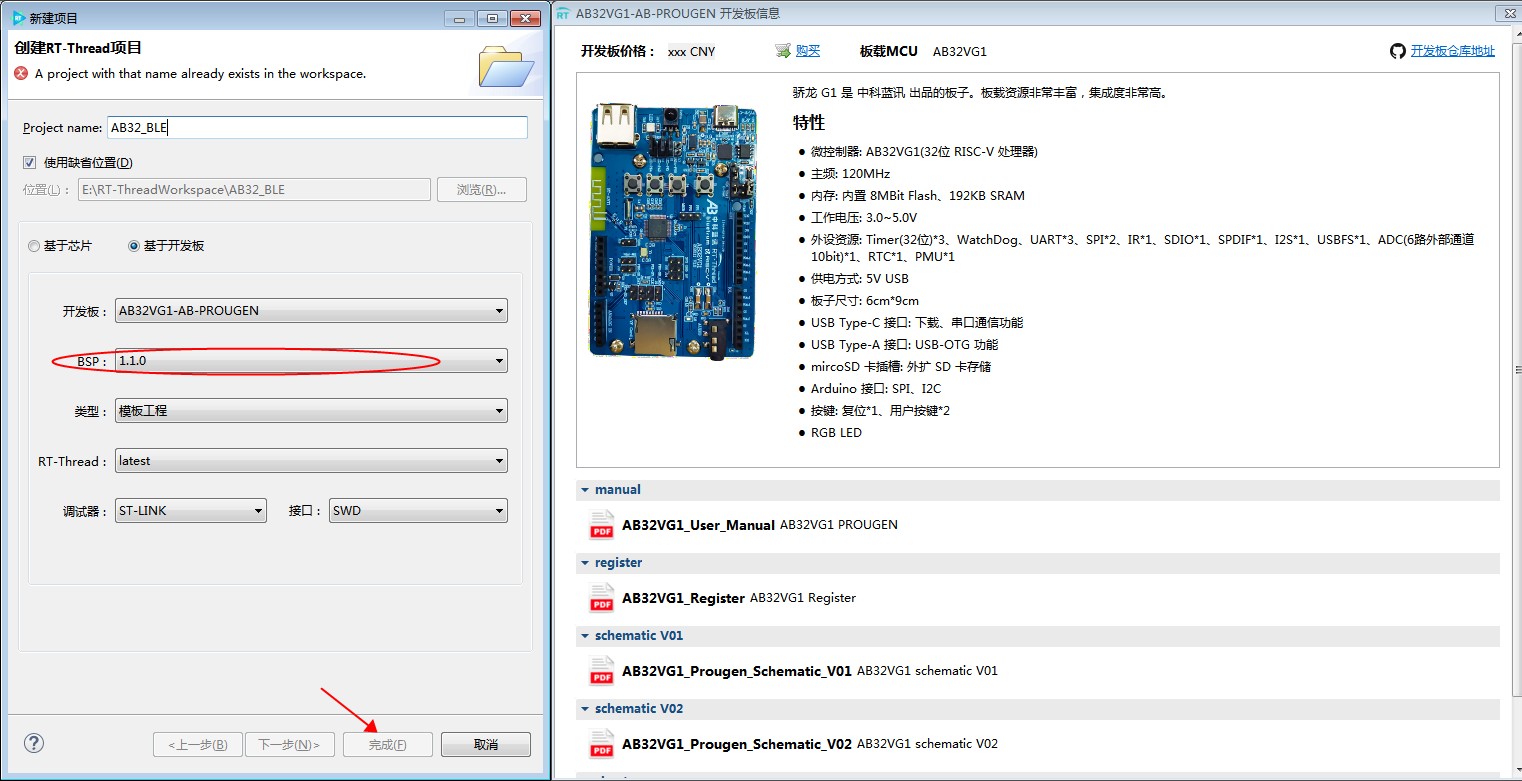

建RT-Thread工程

操作步骤详细请参阅： 基于RT-Thread的AB32VG1开发环境搭建
注意选择最新SDK 1.1.0

AB32

配置工程

操作步骤详细请参阅： 基于RT-Thread的AB32VG1开发环境搭建
配置详情如下：

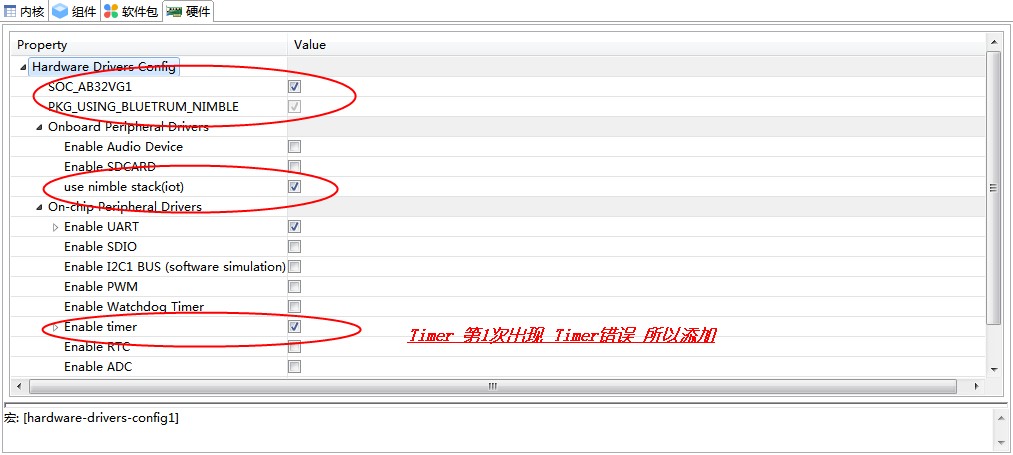

AB32 config

开启：

宏: [SOC_AB32VG1]
宏: [PKG_USING_BLUETRUM_NIMBLE]
宏: [BSP_USING_TIM]（这后面加的，因为出现这个了定时报告数据时运行错误：(rt_object_get_type(&timer->parent) == RT_Object_Class_Timer) assertion failed at function:rt_timer_stop, line number:502 ）我以为加上TIMER模块，就加了，但是还是没解决。

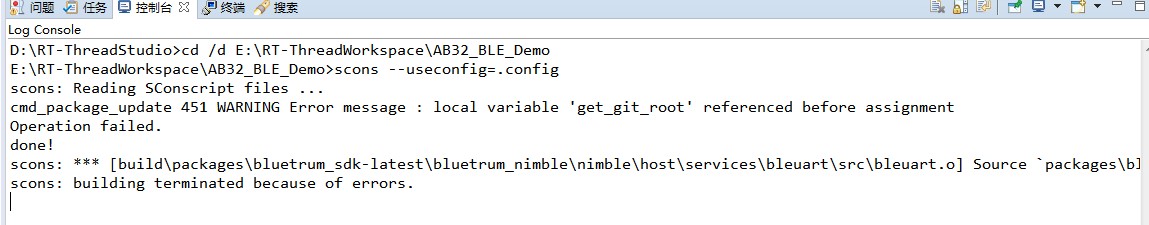

配置后，保存会出现错误：local variable 'get_git_root' referenced before assignment Operation failed.这里不管它，编译时看看具体是哪里同， 我们再修改。

修改代码

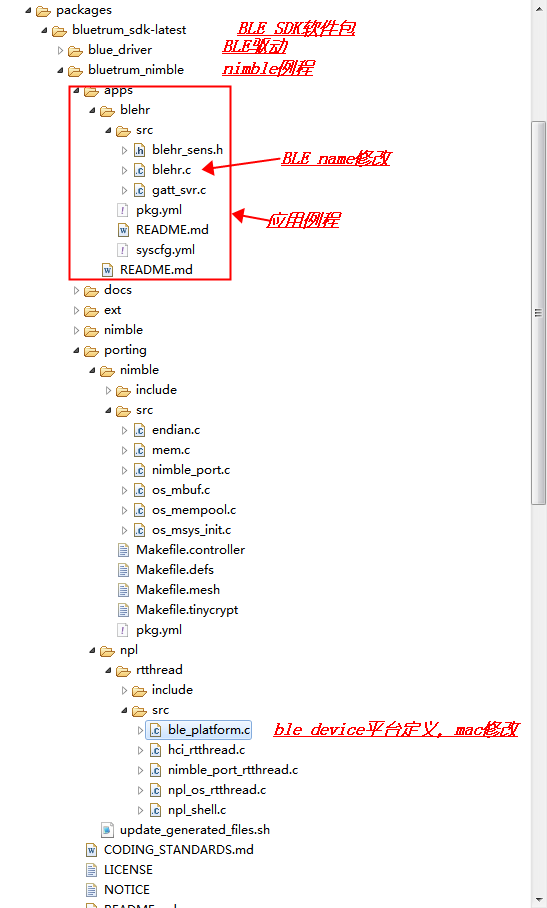

首先熟悉一下BLE_SDK代码目录：

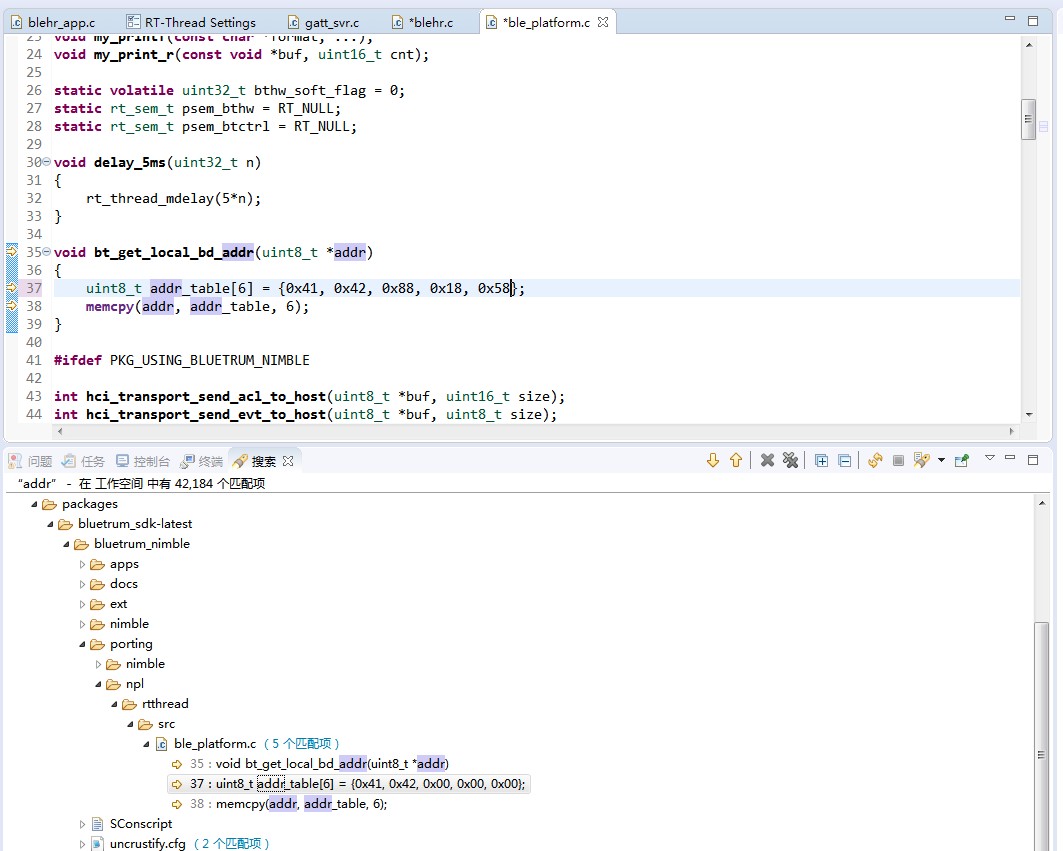

修改mac_addr

工程目录下：

packages\bluetrum_sdk-latest\bluetrum_nimble\porting\npl\rtthread\src\ble_platform.c

我修改如下:

void bt_get_local_bd_addr(uint8_t *addr)
{
    uint8_t addr_table[6] = {0x41, 0x42, 0x18, 0x58, 0x68, 0x88};  //mac_addr是6bytes, SDK代码里只写了5个数据
    memcpy(addr, addr_table, 6);
}

注意：mac_addr是6bytes, SDK代码里只写了5个数据，这是疏漏还是有意为之

修改BLE_name(名字）

工程目录下：

\packages\bluetrum_sdk-latest\bluetrum_nimble\apps\blehr\src\blehr.c

我修改如下:

static const char *device_name = "Silicon_blehr_sensor";

注意：不能是中文，中文会找不到设备

修改服务及设备信息

工程目录下：
packages\bluetrum_sdk-latest\bluetrum_nimble\appsblehrsrc

我修改如下:

static const char *manuf_name = "谷动谷力";  //Sunshine Silicon";可以中文,但长度限制了,没有找到哪里限制了
static const char *model_num = "SunSilicon HR Sensor";

static const struct ble_gatt_svc_def gatt_svr_svcs[] = {
    {
        /* Service: Heart-rate */
        .type = BLE_GATT_SVC_TYPE_PRIMARY,
        .uuid = BLE_UUID16_DECLARE(GATT_HRS_UUID),
        .characteristics = (struct ble_gatt_chr_def[]) { {
            /* Characteristic: Heart-rate measurement */
            .uuid = BLE_UUID16_DECLARE(GATT_HRS_MEASUREMENT_UUID),
            .access_cb = gatt_svr_chr_access_heart_rate,
            .val_handle = &hrs_hrm_handle,
            .flags = BLE_GATT_CHR_F_NOTIFY,
        }, {
            /* Characteristic: Body sensor location */
            .uuid = BLE_UUID16_DECLARE(GATT_HRS_BODY_SENSOR_LOC_UUID),
            .access_cb = gatt_svr_chr_access_heart_rate,
            .flags = BLE_GATT_CHR_F_READ,
        }, {
            0, /* No more characteristics in this service */
        }, }
    },

    {
        /* Service: Device Information */
        .type = BLE_GATT_SVC_TYPE_PRIMARY,
        .uuid = BLE_UUID16_DECLARE(GATT_DEVICE_INFO_UUID),
        .characteristics = (struct ble_gatt_chr_def[]) { {
            /* Characteristic: * Manufacturer name */
            .uuid = BLE_UUID16_DECLARE(GATT_MANUFACTURER_NAME_UUID),
            .access_cb = gatt_svr_chr_access_device_info,
            .flags = BLE_GATT_CHR_F_READ,
        }, {
            /* Characteristic: Model number string */
            .uuid = BLE_UUID16_DECLARE(GATT_MODEL_NUMBER_UUID),
            .access_cb = gatt_svr_chr_access_device_info,
            .flags = BLE_GATT_CHR_F_READ,
        }, {
            0, /* No more characteristics in this service */
        }, }
    },

        {
            0, /* No more services */
        },
};

修改服务属性

这里服务，我们没做修改，保存默认。

编译

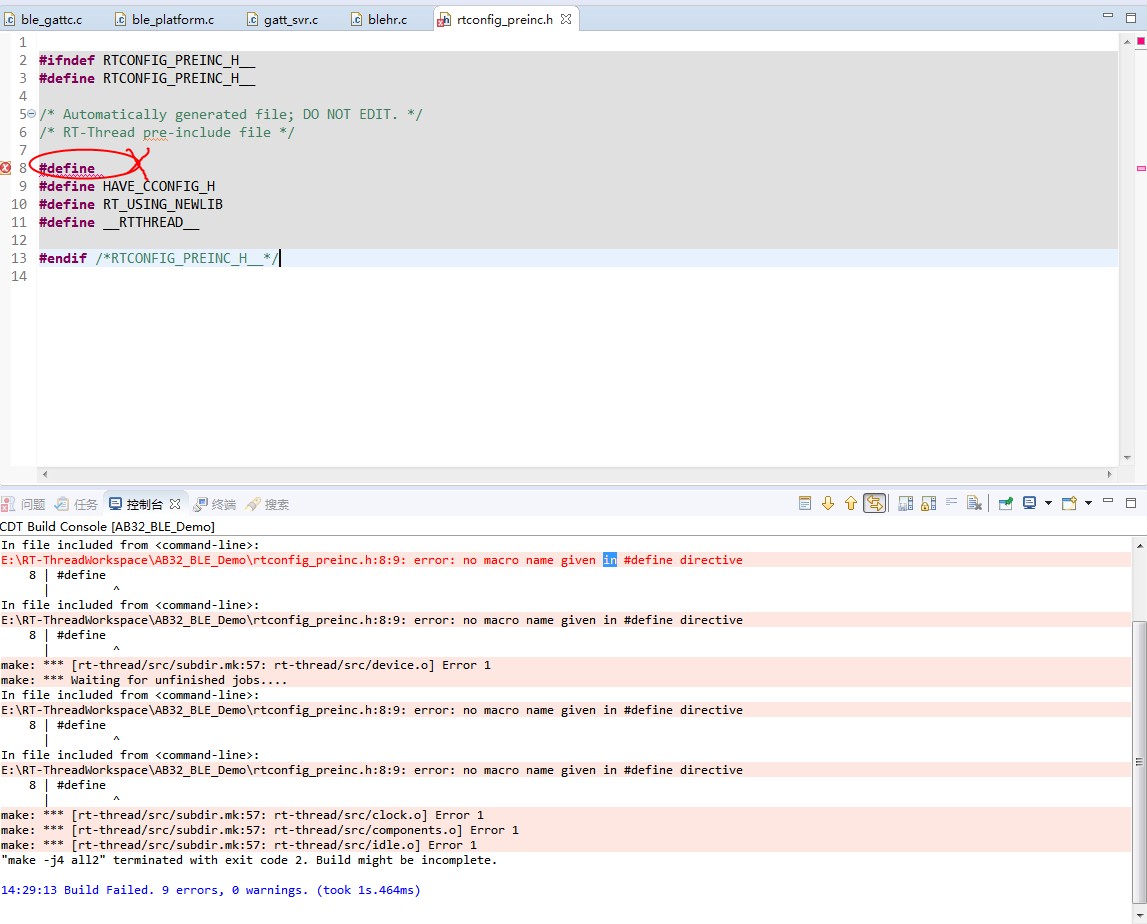

编译工程:Ctrl+B，会出错, 如下：

In file included from :
E:\RT-ThreadWorkspace\AB32_BLE_Demo\rtconfig_preinc.h:8:9: error: no macro name given in #define directive
    8 | #define
      |         ^
In file included from :
E:\RT-ThreadWorkspace\AB32_BLE_Demo\rtconfig_preinc.h:8:9: error: no macro name given in #define directive
    8 | #define
      |         ^
make: *** [rt-thread/src/subdir.mk:57: rt-thread/src/device.o] Error 1
make: *** Waiting for unfinished jobs....
In file included from :
E:\RT-ThreadWorkspace\AB32_BLE_Demo\rtconfig_preinc.h:8:9: error: no macro name given in #define directive
    8 | #define
      |         ^
In file included from :
E:\RT-ThreadWorkspace\AB32_BLE_Demo\rtconfig_preinc.h:8:9: error: no macro name given in #define directive
    8 | #define
      |         ^
make: *** [rt-thread/src/subdir.mk:57: rt-thread/src/clock.o] Error 1
make: *** [rt-thread/src/subdir.mk:57: rt-thread/src/components.o] Error 1
make: *** [rt-thread/src/subdir.mk:57: rt-thread/src/idle.o] Error 1
"make -j4 all2" terminated with exit code 2. Build might be incomplete.

14:29:13 Build Failed. 9 errors, 0 warnings. (took 1s.464ms)

双击出错提示，定位到出错的地方，#define后面是空的，删除这个#define即可

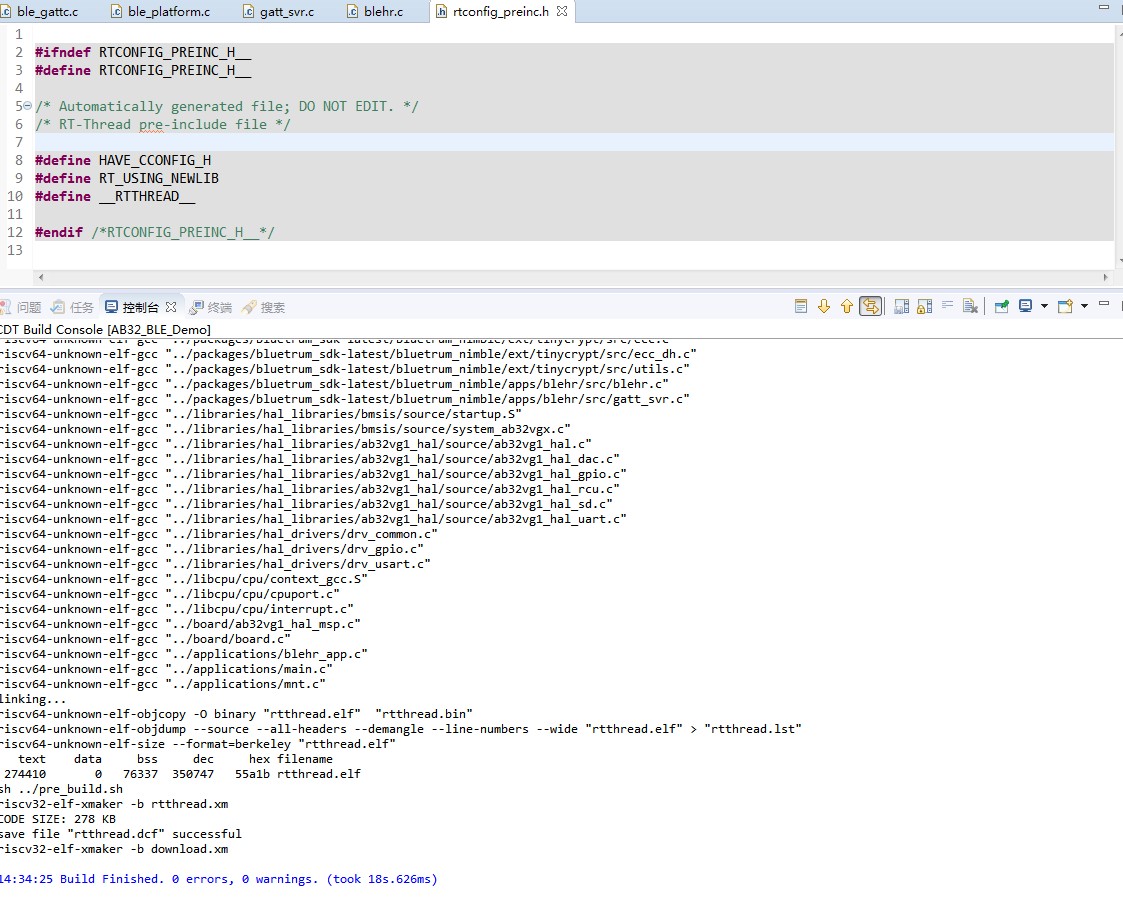

标题重新编译

保存修改内容: ctrl+s, 编译:ctrl+b

编译成功

调试

将编译好的，目标文件：rtthread.elf，烧录到中科蓝讯AB32VG1 BLE开发板，操作步骤详细请参阅： 基于RT-Thread的AB32VG1开发环境搭建

手机打开蓝牙

手机打开蓝牙BLE调试助手

连接BLE设备

扫描到与我们代码设置一样BLE设备名字,说明代码修改正确.连接与我们代码设置一样BLE设备名字.

设备相关数据服务列表

获取BLE设备数据－－制造商信息

点"读取"即可,这与我们代码设置一样,说明代码修改正确

获取BLE设备数据－－设备型号信息

点"读取"即可,这与我们代码设置一样,说明代码修改正确

读取心率相关数据

心率数据自动数据通知上报

心律数据是模拟的,开发板硬件上没有

这个数据点代码有BUG,不定什么时候,报错,每次错误还不一样, 这个还得官方分析一下.

遗留问题

1) 定时上报数据点代码有BUG,不定什么时候,报错,每次错误还不一样, 这个还得官方分析一下.
2)现在只有Read(BLE上报数据)功能,没有write(APP->BLE下达数据)功能,这个后面移植一下
3)连接现有通用平台功能, 如微信涂鸦天猫精灵.....等等
4)mac_addr是6bytes, 代码里只写了5个数据，这是疏漏还是有意为之
5)制造名长度限制了,没有找到哪里限制了,是不是上报告数据长度限制了,在代码哪里呢

上面遗留问题,还请专家帮忙解决一下,我能力有限.

总结

用RT-Thread基于中科蓝讯AB32VG1 BLE开发快捷方便.做一个只要官方有的驱动及软件,相关方便快捷,没有话自己移植的话,还是比较复杂.
