树莓派Zero 2 W转4B形态扩展板概述 支持 RS485 4G

关键词：树莓派 Raspberry Pi Zero Zero 2 4B RS485 4G LTE 顶针连接 USB扩展 Mcuzone 野芯科技

概述：树莓派Zero 2 W作为第一代Zero的垂直替换产品，不仅保持了接口类型和接口位置不变，而且大幅升级了CPU，使得总体性能有了2-10倍的提升。而目前3B/3B+/4B缺货比较严重，价格也比较高，所以我们设计了这款Zero 2 W转4B形态的扩展板，目的是为了提供4B缺货的替代方案(当然性能和4B还是差很多)(另有3B形态的扩展板可选)，同时也是作为Zero 2 W的功能扩展。

Zero 2 W转4B形态扩展板具备四路USB2.0主机接口，一路USB2.0转干兆以太网(可以跑到300Mbps)。同时还扩展了4G LTE Cat4模组和带隔离的RS485。整个系统采用USB-C供电，扩展板通过镀金顶针和Zero 2连接，提供电源供应和USB2.0扩展，不占用zero 2 W的40pin扩展接口。

4G LTE模块的速度在我司用电信卡测试可达下行约50Mbps，上行约50Mbps。

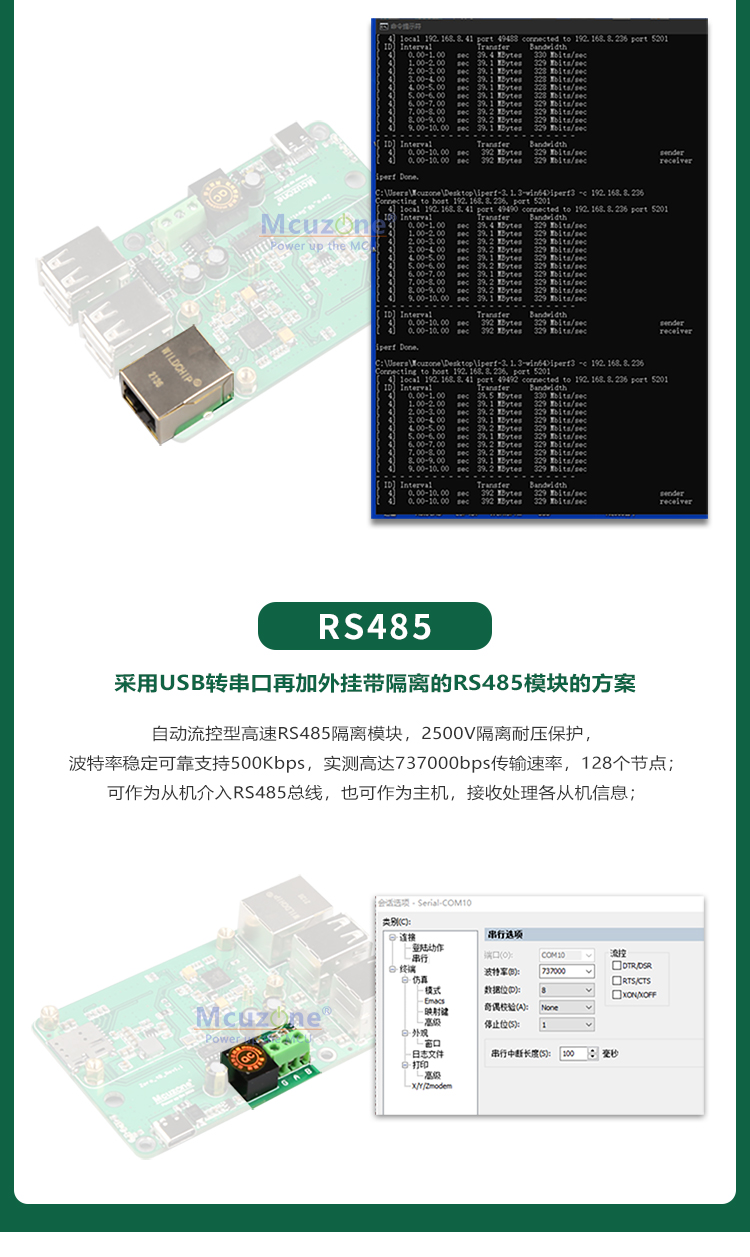

带隔离模块的RS485速度可达737Kbps。
