【RTT大赛作品连载】linkboy面向WCH移植（1）

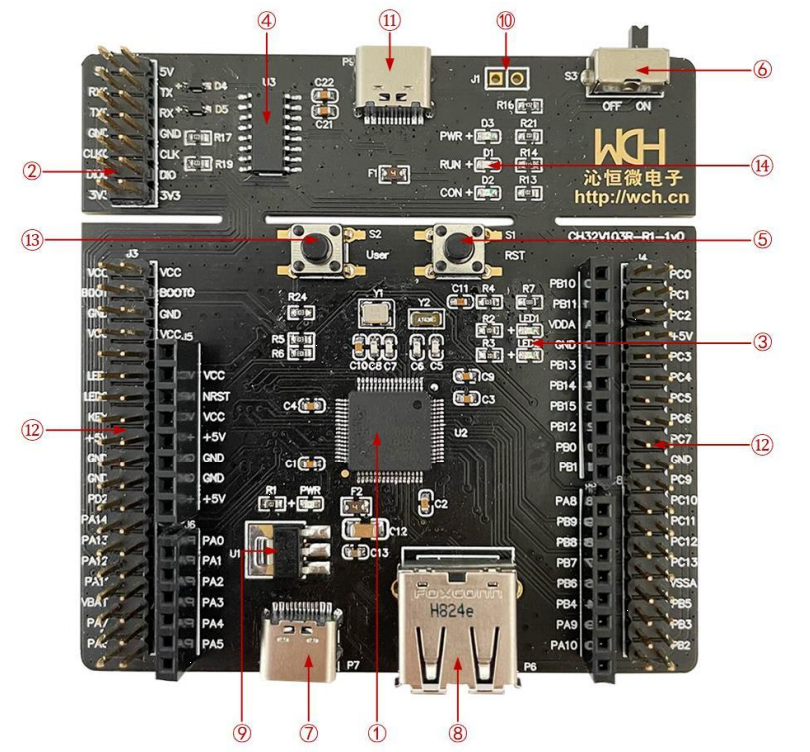

本次要移植的WCH开发板外形如下：

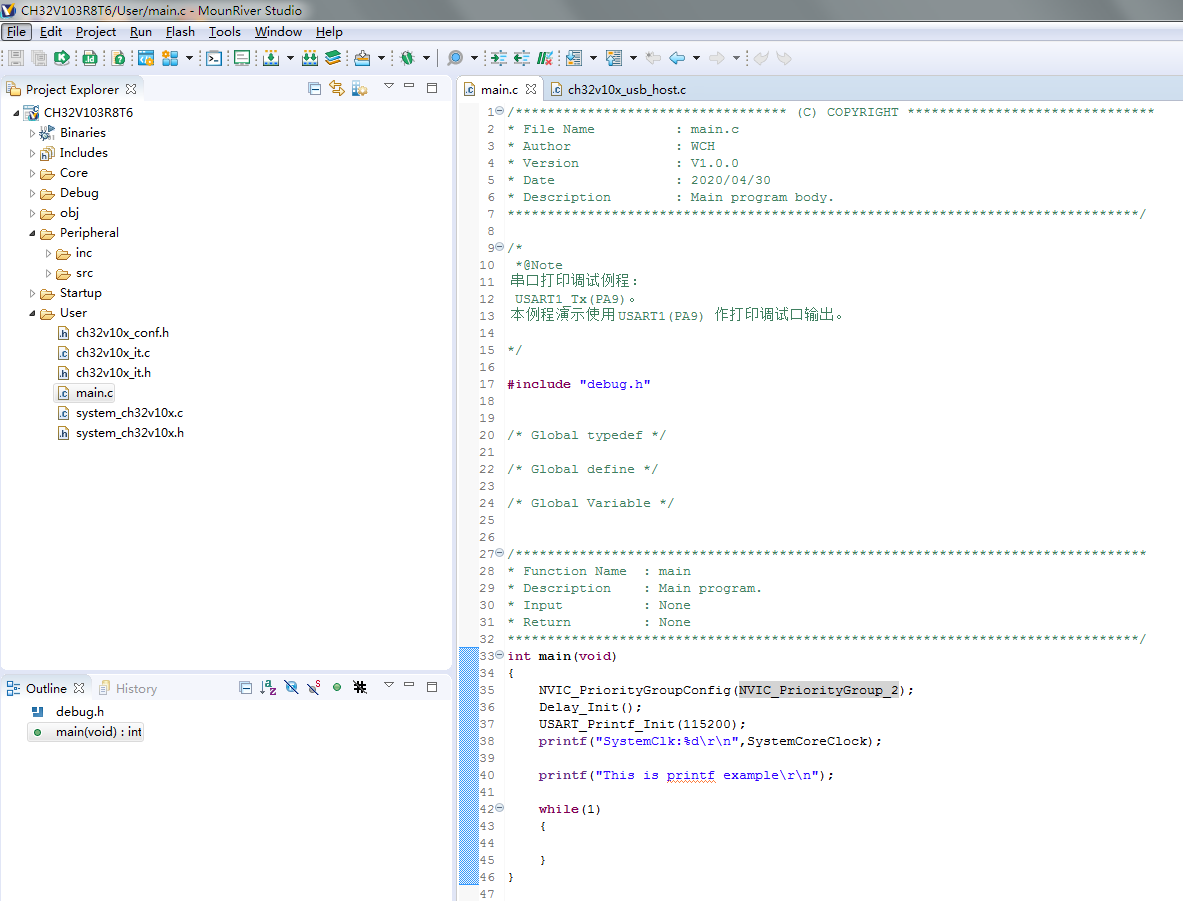

首先安装MounRiver软件，然后新建一个工程，芯片型号选择WCH32V103R8T6，注意操作系统选项要选择RT_Thread，工程如下：

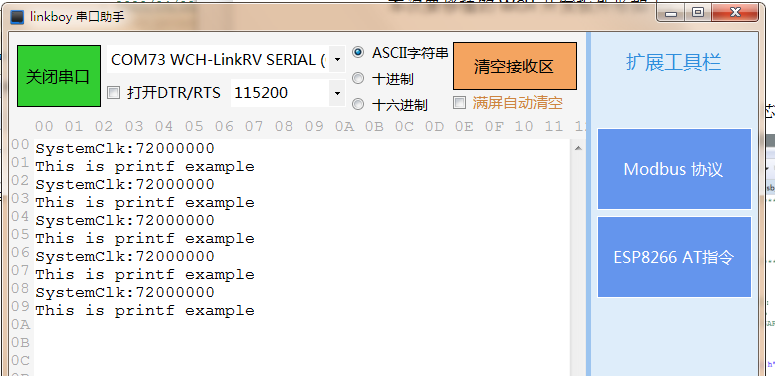

可以看到这是一个串口输出的模板程序。然后点击编译，点击下载按钮，成功下载到开发板，再打开linkboy串口助手，按下主板的复位键，可以看到有串口信息打印出来：

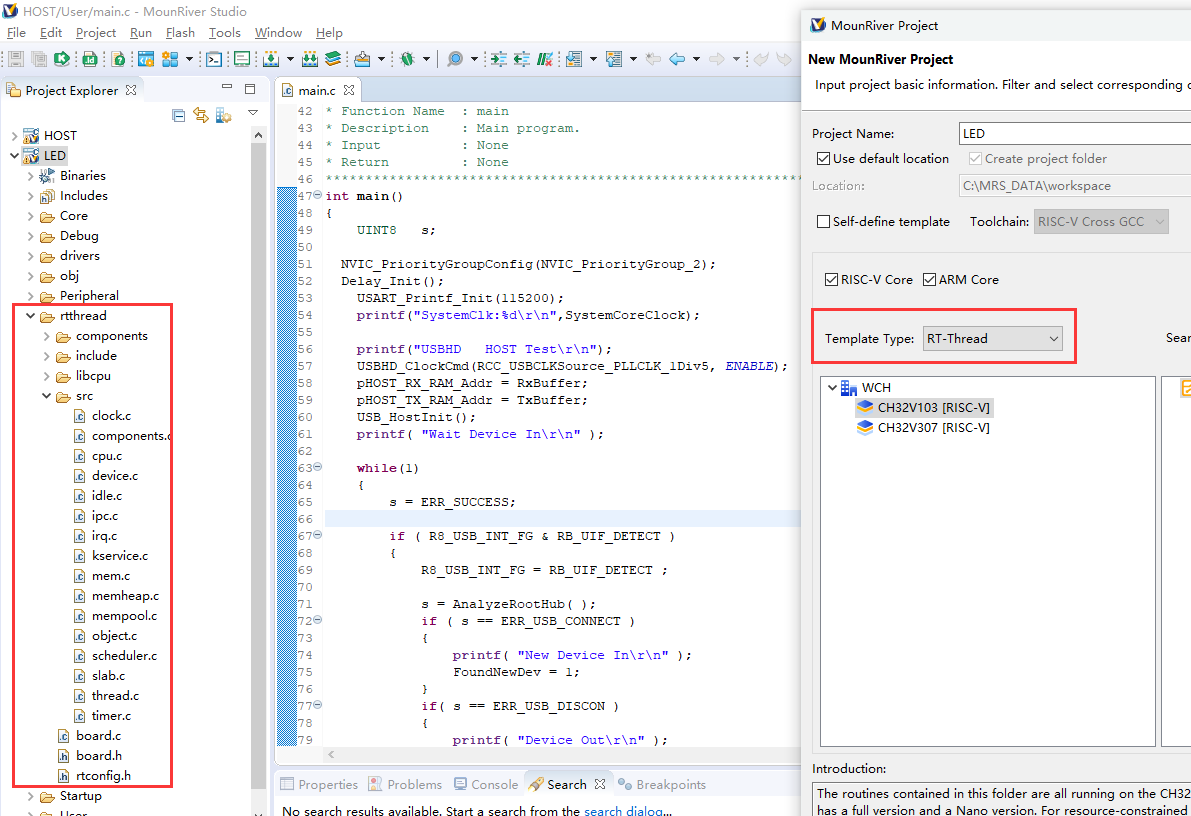

到此硬件验证完成。我们可以创建正式的RT-Thread工程了，注意新建工程时候，操作系统列表里要选择“RT-Thread”，如下图：

接下来开始进行vos的安装，运行linkboy软件，点击“外挂神器”按钮：

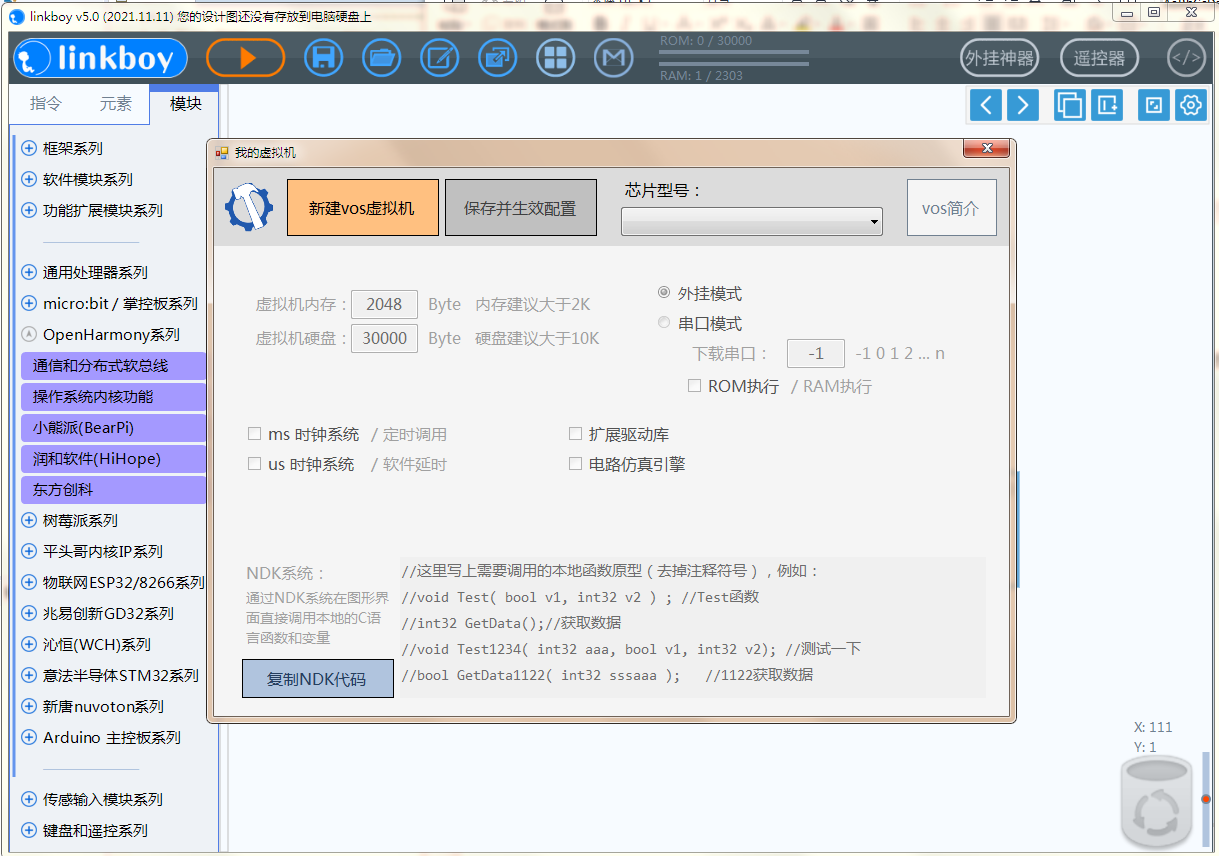

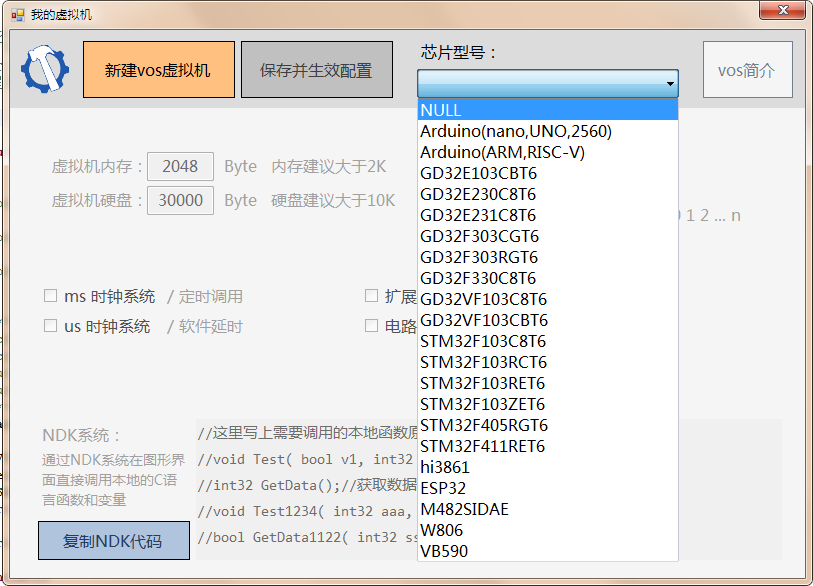

在芯片型号中选择 NULL，这是由于目前还没有WCH的模板，因此用NULL代替：

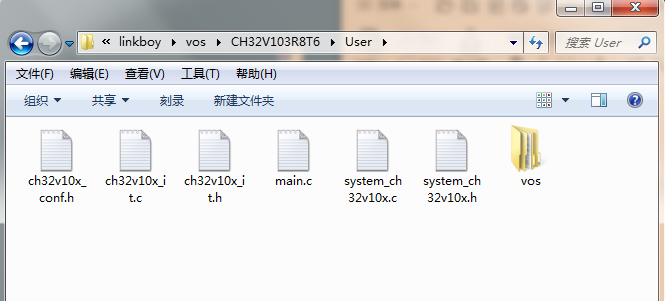

然后点击新建虚拟机，并选择安装目录为WCH工程的main.c文件的同目录下：

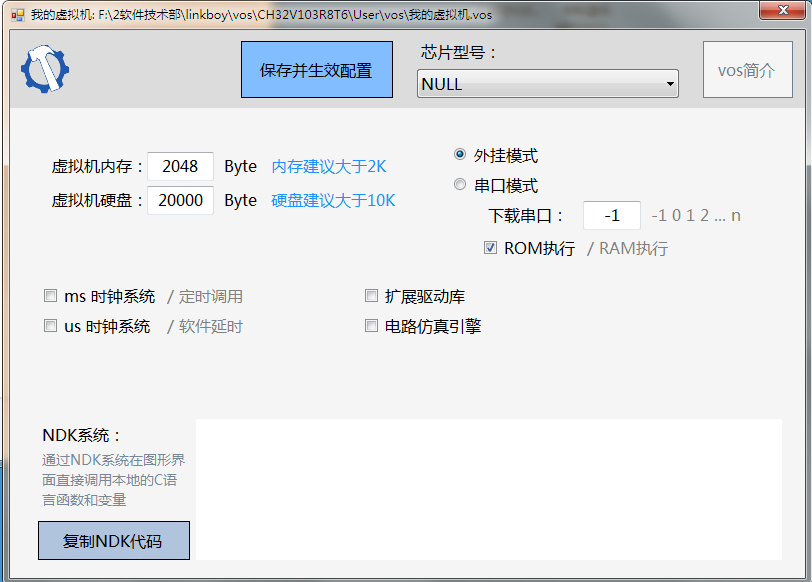

并按照如下设置后，点击“保存并生效配置”按钮：

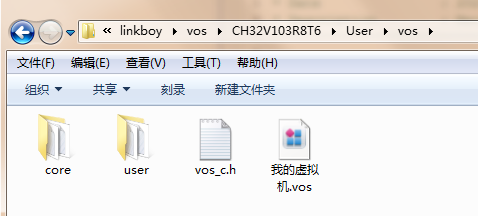

现在vos引擎已经安装到WCH工程中，接下来需要在main函数中初始化这个虚拟机，并让它运行，修改main文件如下：

分别是34行导入虚拟机，45行初始化虚拟机，48行定时调用虚拟机。然后点击编译按钮：

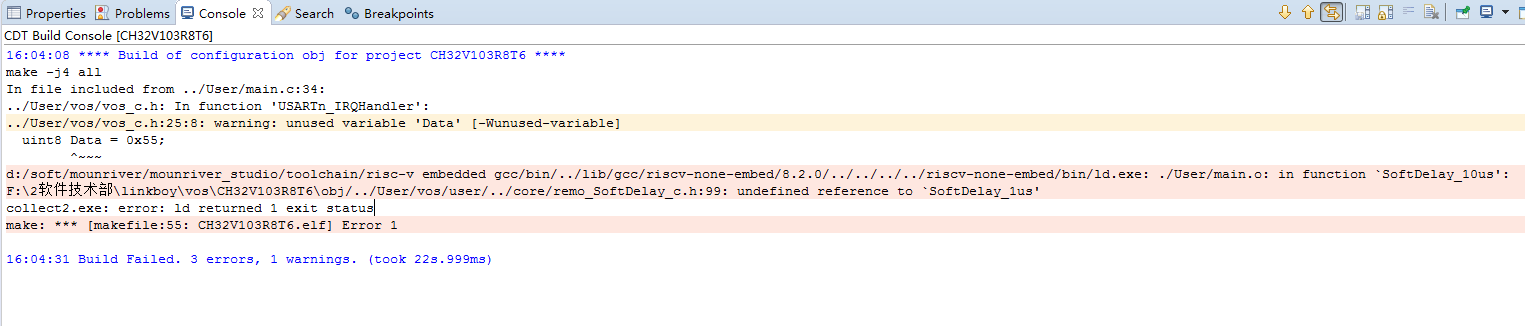

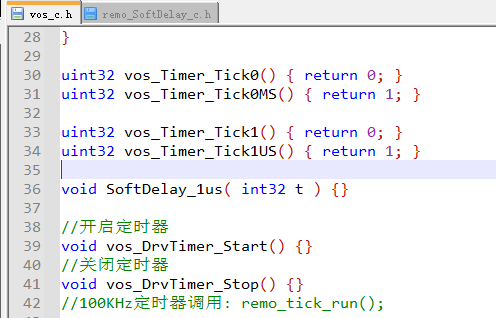

发现报错，提示没有SoftDelay_1us这个函数。打开 vos_c.h 文件，手工添加这个函数，可以没有指令，就一个空函数即可（按理说不应该编译报错，vos应自动包含这个函数最好，后续会升级改进）：

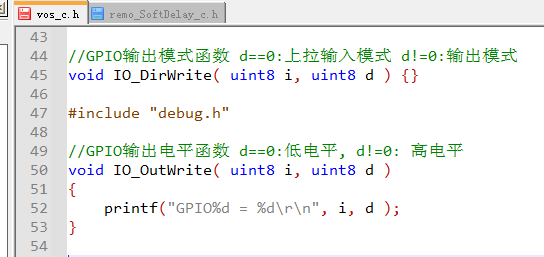

如上图，简单手工补上这个空函数，36行。然后再编译，可以看到编译正常。也就是说这时候把编译好的hex文件下载到开发板上，vos引擎应该能运行起来了。不过看不到任何效果，因为我们尚未移植GPIO函数。接下来就移植GPIO，可以先用串口打印来代替，如图：

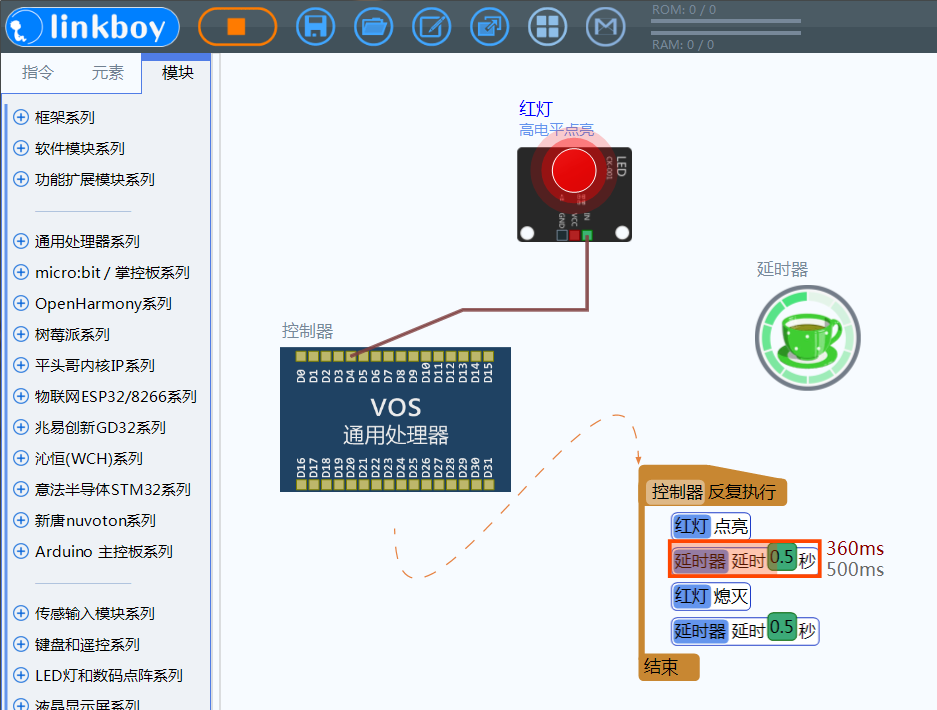

这里本来应该是设置第i个针脚的电平为数据d，不过我们先用串口打印出来再说吧。先编译一下，正常。然后打开linkboy软件，写一个控制LED灯亮灭的小程序试试：

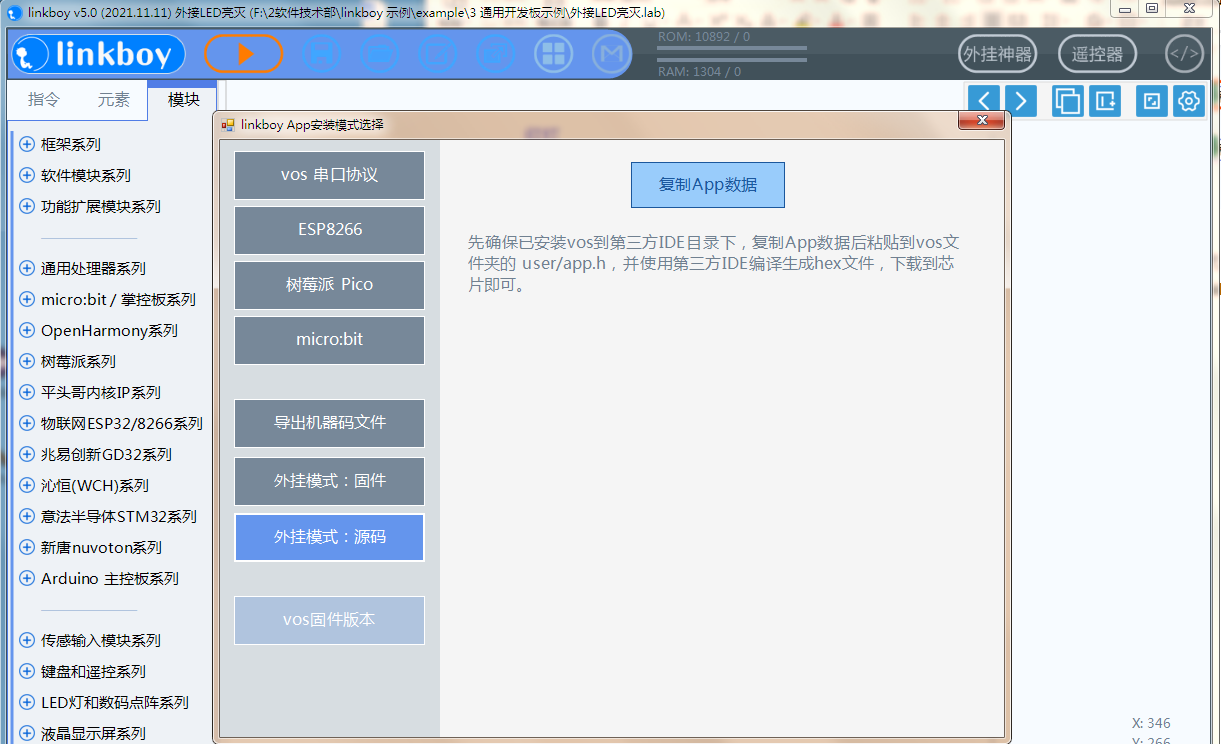

由于目前尚未把WCH开发板封装到linkboy里，因此先用一个通用的开发板代替，外部接一个LED到D4端口。仿真可以看到LED亮灭闪烁不停。然后点击左上角的linkboy按钮，选择外挂模式-源码：

点击“复制App数据”，然后进入WCH工程的vos/user文件夹，将数据粘贴到app.h文件里:

那么vos引擎会运行这个程序，并让D4针脚的LED亮灭不停（注意目前为止，WCH芯片没有D4针脚，并且会用串口输出打印代替）。试一下，点击编译，并下载程序到WCH开发板上，然后点开串口助手：

成功~~~ 可以看到一秒打印两个消息，分别是 GPIO4 = 1 和 GPIO4 = 0。也就是我们的linkboy闪灯程序在WCH开发板上跑起来了~~ 事实上如果把那个print语句换成真实的GPIO函数，开发板上接一个LED的话，LED确实也会闪烁运行的，那么下一章节我们就来讲解如何让WCH开发板驱动真正的LED亮灭吧！
