【RTT大赛作品连载】AB32VG1开发板之点灯篇

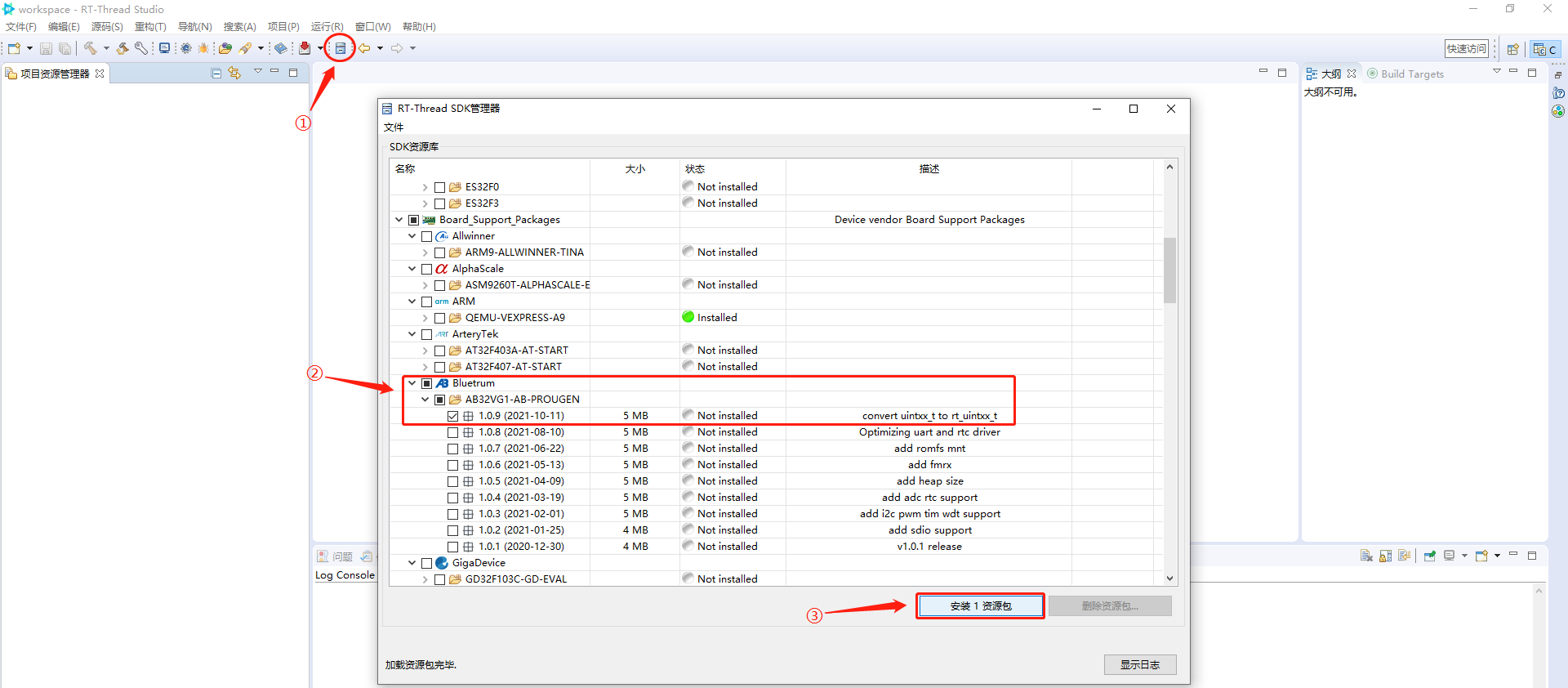

在开始点灯之前，我们需要从“https://www.rt-thread.org/page/studio.html”下载RT-Thread Studio开发工具，从“https://gitee.com/bluetrum/Downloader/blob/main/Downloader_v1.9.7.zip”下载烧录固件的工具，然后将RT-Thread Studio快速安装完毕后，安装针对AB32VG1开发板的资源包

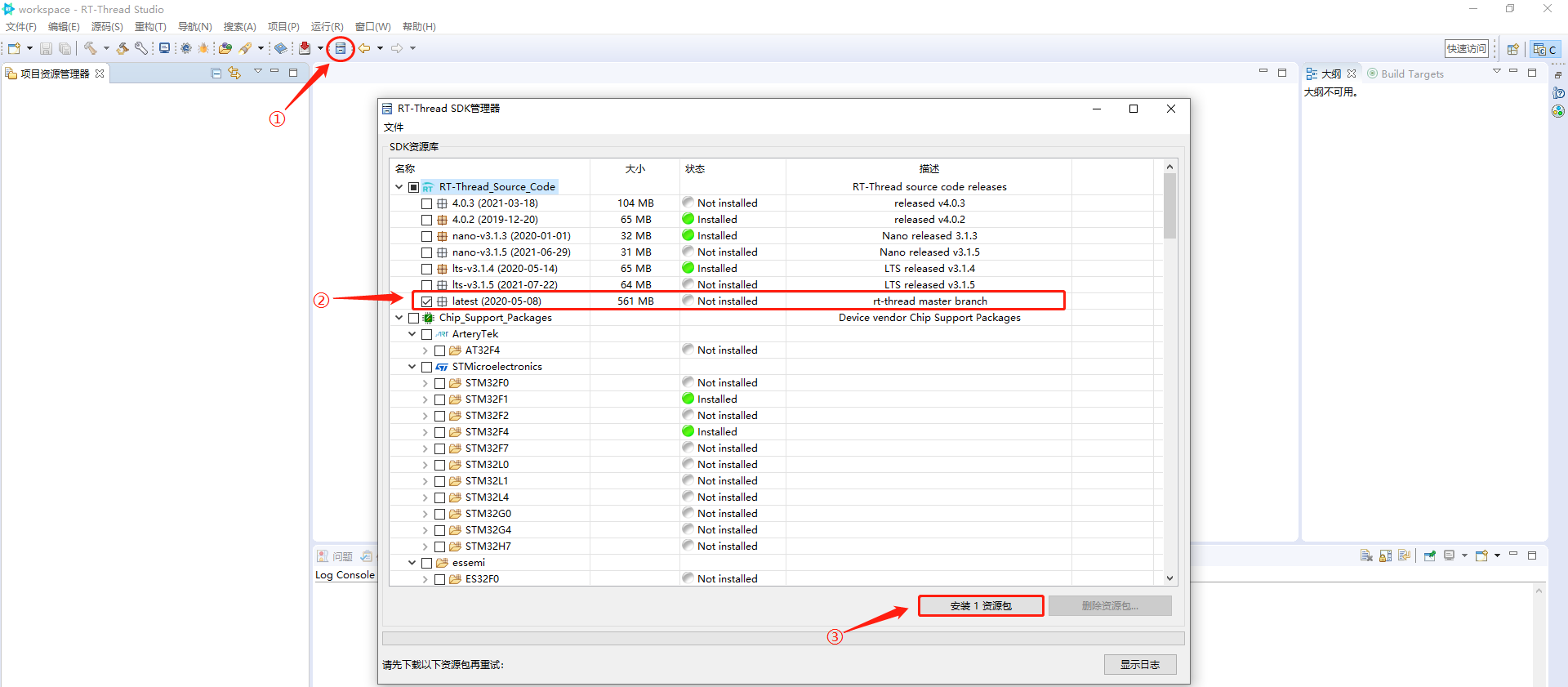

安装RT-Thread Studio中集成SDK所必要的最新资源库

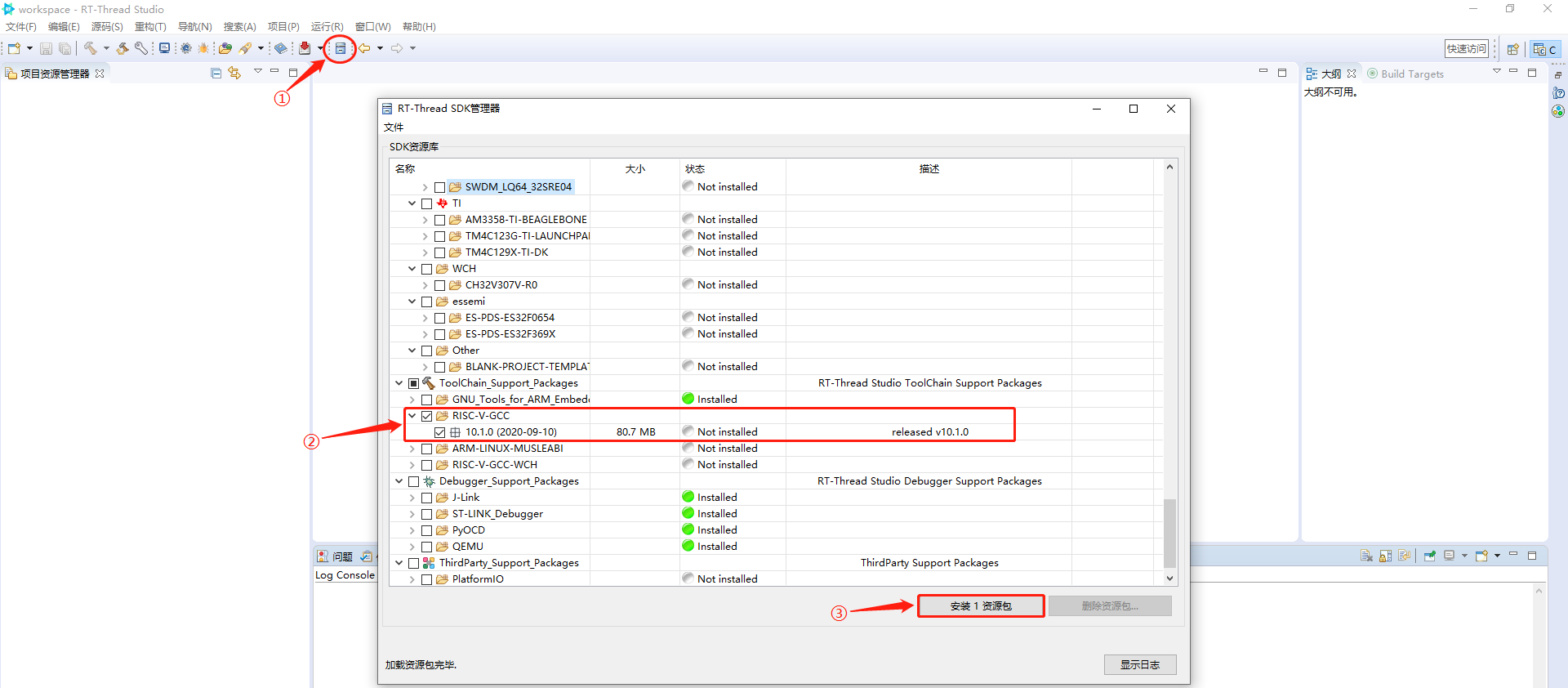

工程源码的编译当然少不了交叉编译器，工程采用RISC-V GCC编译器，勾选该项并安装

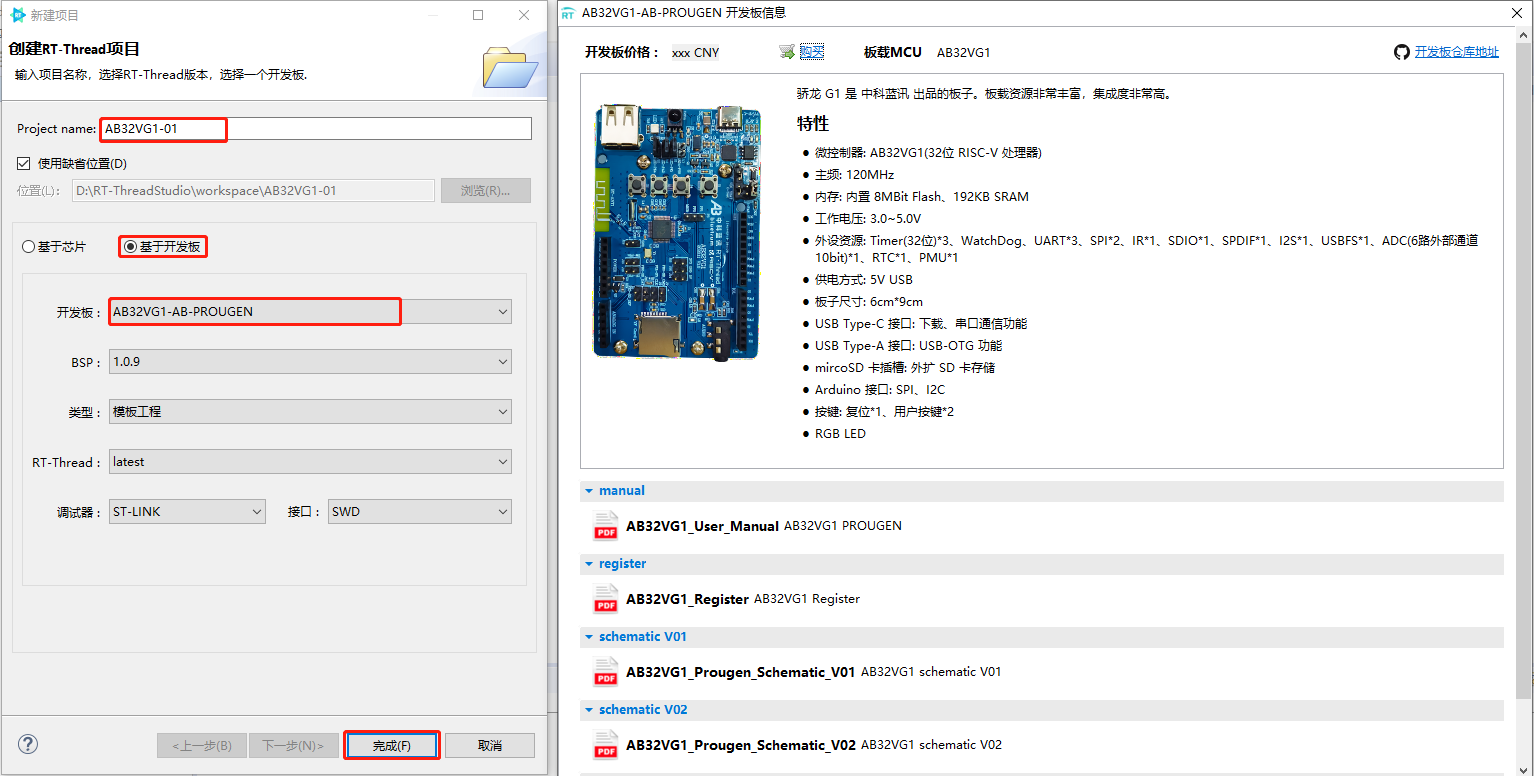

安装完这些组件后，然后将开发板与PC端连接，新建工程，选择“基于开发板”

根据自己的需要，使能串口外设接口

开发板上板载一个三色RGB彩灯，控制RGB灯的变化实际上就是控制这三个GPIO口的电平输出。板上的电路连接原理图如下：

由上图可知，引脚PA1对应蓝灯，引脚PE1对应红灯，引脚PE4对应绿灯，RGB为共阳极，当引脚拉低时，对应的led点亮，在“applications”文件夹下新建立一个rgb.c和rgb.h文件，源代码编辑如下：

#ifndef APPLICATIONS_RGB_C_
#define APPLICATIONS_RGB_C_

#endif /* APPLICATIONS_RGB_C_ */

#include "rgb.h"
#include
#include "board.h"

struct Led_s
{
    uint8_t LED_R;
    uint8_t LED_B;
    uint8_t LED_G;
};

struct Led_s Led;

void RGB_Init(void)
{
    //获得led
    Led.LED_R = rt_pin_get("PE.1");
    Led.LED_G = rt_pin_get("PE.4");
    Led.LED_B = rt_pin_get("PA.1");
    //设置引脚为输出方式
    rt_pin_mode(Led.LED_R,PIN_MODE_OUTPUT);
    rt_pin_mode(Led.LED_G,PIN_MODE_OUTPUT);
    rt_pin_mode(Led.LED_B,PIN_MODE_OUTPUT);
}

//红灯驱动
void RGB_Red(rt_bool_t on)
{
    rt_pin_write(Led.LED_G, PIN_HIGH);
    rt_pin_write(Led.LED_B, PIN_HIGH);
    if (on) {
            rt_pin_write(Led.LED_R, PIN_LOW);
    }else {
            rt_pin_write(Led.LED_R, PIN_HIGH);
    }
}
//蓝灯驱动
void RGB_Blue(rt_bool_t on){
    rt_pin_write(Led.LED_G, PIN_HIGH);
    rt_pin_write(Led.LED_R, PIN_HIGH);
    if (on) {
            rt_pin_write(Led.LED_B, PIN_LOW);
    }else {
            rt_pin_write(Led.LED_B, PIN_HIGH);
    }
}
//绿灯驱动
void RGB_Green(rt_bool_t on)
{
    rt_pin_write(Led.LED_R, PIN_HIGH);
    rt_pin_write(Led.LED_B, PIN_HIGH);
    if (on) {
            rt_pin_write(Led.LED_G, PIN_LOW);
    }else {
            rt_pin_write(Led.LED_G, PIN_HIGH);
    }
}

主函数的源文件中包含“rgb.h”头文件，然后编写rgb彩灯运行线程，三种颜色依次切换，中间延时1秒钟。

static void rgb_thread_entry(void* p)
{
    RGB_Init();
    while(1)
    {
      rt_thread_mdelay(1000);
      RGB_Blue(1);
      rt_thread_mdelay(1000);
      RGB_Green(1);
      rt_thread_mdelay(1000);
      RGB_Red(1);
    }
}

接着创建线程启动函数，用于启动上一步编写的线程主体

static int Thread_RGB(void)
{
    rt_thread_t thread = RT_NULL;
    thread = rt_thread_create("rgb", rgb_thread_entry, RT_NULL, 512, 10, 10);
    if(thread == RT_NULL)
    {
        rt_kprintf("Thread_GRB Init ERROR");
        return RT_ERROR;
    }
    rt_thread_startup(thread);
}

最后记得将线程初始化添加入系统初始化中：INIT_APP_EXPORT(Thread_RGB);

然后编译，打开“Downloader.exe”下载软件，选择刚才编译生成的.dcf文件，选择对应的串口号（如果电脑未识别到串口，需要安装对应的USB转串口驱动），点击“开始”，按一下板子上复位按键，即可完成程序的烧录。

开发板烧录完成后，RGB灯点亮的效果如下图所示，此次分享告一段落，使用RT-Thread Studio能够更快的构建工程框架，而且编辑代码时会自动弹出备选的参考函数，实现的方式引入线程的概念，如果能够使用RT-Thread Studio内部集成的下载接口下载程序就更好了，这里必须采用官方提供的“Downloader.exe”下载工具。
