stm32mp157教程案例 STM32MP157移植LVGL

1 简介

LVGL（Light and Versatile Embedded Graphics Library）是一个免费开源的嵌入式图形库，界面美观， 内存占用低， 支持C和Python等开发方式。早在几年前它就表现得十分惊艳，现如今被越来越多的人喜爱。笔者之前是使用6版本在单片机上面运行，如今都已经更新到7版本多了，人往高处走，终究得跟上最新版本，于是便有了关于LVGL7版本在linux上移植的这件篇笔记。

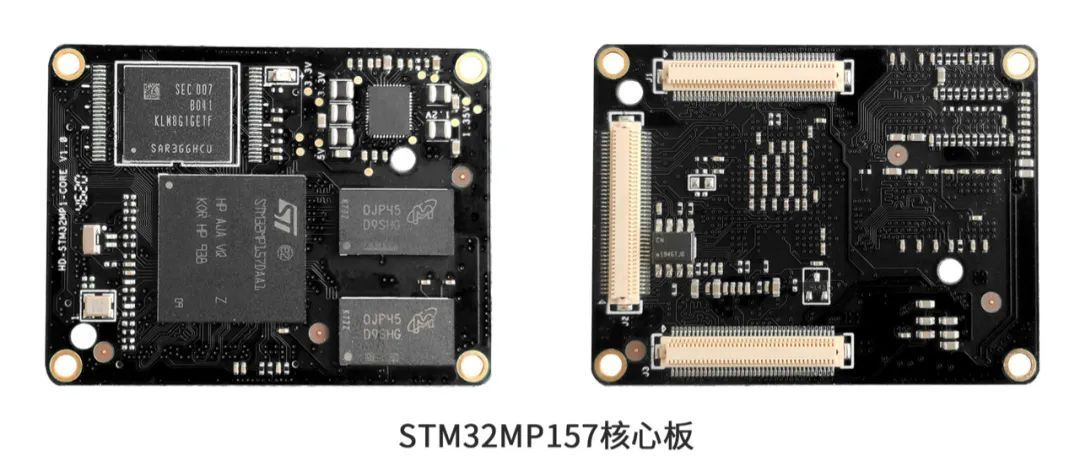

本次教程使用的开发板是万象奥科的HD-STM32MP157-STY开发板。该开发板使用STM32MP1家族中是目前性能强劲，资源最为丰富的一款处理器STM32MP157DAA，双核ARM Cortex-A7 @800Mhz/单核 Cortex-M4@209MHz ，板载1GB内存以及8G eMMC Flash。开发板具体信息详见文末。

LVGL官网为https://lvgl.io/，进入LVGL官网即可看到Github、Release notes、Docs、Forum链接，可按需下载。

2 运行Demo

为了开发方便，LVGL提供了很多仿真工程，可以在Eclipse、CodeBlocks、VisualStudio等各种环境上运行。

笔者这里简单介绍下VisualStudio环境下的操作。

2.1 下载代码

运行如下命令进行代码下载：

git clone https://github.com/

lvgl/lv_sim_visual_studio.git

cd lv_sim_visual_studio

git submodule update --init --recursive

下载后得到的文件如下：

双击LVGL.Simulator.sln即可使用VisualStudio打开工程。

2.2 调试

在VisualStudio中选择x64，然后点击“本地Windows调试器”。这时，会自动对代码进行编译。

编译成功后，会自动打开界面，显示LVGL Simulator for Windows Desktop，界面如下：

3 移植

3.1、下载源代码

LVGL的源码存放于github，可通过git进行下载。具体操作如下：

mkdirlvgl

cd lvgl

#Git lvgl的源码

git clone --recursive

https://github.com/littlevgl/

linux_frame_buffer.git

#若是下载速度慢也可以进LVGL官网的GIT仓库下载源码

cd linux_frame_buffer

#更新一下源码

git submodule foreach 'git checkout master; git pull'

3.2 安装必要的库

LVGL在Linux下面运行是需要依赖SDL库,首先我们需要进行如下命令安装SDL库；

sudo apt update

sudo apt install -y build-essential libsdl2-dev

3.3 交叉编译需要的库

3.3.1 交叉编译SDL库

Linux版本LVGL需要依赖SDL库，所以在交叉编译LVGL之前需要先交叉编译SDL库。具体的方法比较多，如：

纯手动交叉编译。此方法操作比较复杂，不推荐使用。

主机安装qemu来搭建arm环境，进入arm环境apt得到库（推荐）。

使用buildroot（推荐）。

本次教程介绍使用buildroot进行安装，具体步骤如下：

3.3.1.1 配置、编译

首先在buildroot源代码目录运行如下命令进行配置：

sudo make menuconfig

勾选上图所示保存并编译。

3.3.1.2 查找SDL库

配置成功后，编译会得到一个可直接用于开发板的文件系统，这个文件系统中会包含SDL依赖库。可以使用find命令找到这个库：

sudo find / -name libSDL2.a

3.3.2 交叉编译tslib库

LVGL需要用到触摸功能，触摸功能需要使用到tslib库，我们同样使用buildroot编译tslib。

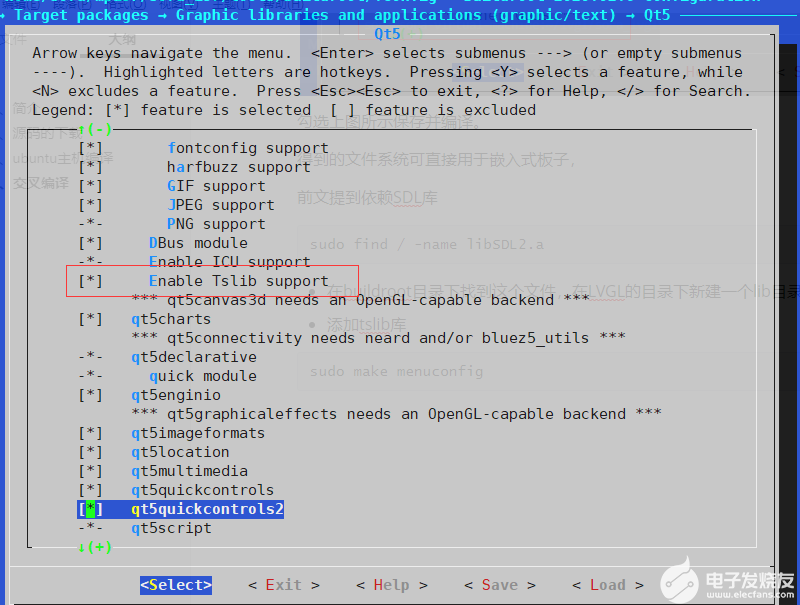

sudo make menuconfig

编译后，会得到tslib相关的库。

3.4 收集得到的库

将编译好的SDL库和tslib库拷贝到LVGL的工程中。

在LVGL工程中新建lib目录，将库文件放置于其中，lib中文件有：

libSDL2.a libts.la libts.so libts.so.o libts.so.0.10.3 pkgconfig ts tslib.h

3.5 修改Makefile文件

接下来需要修改Makefile，加入LDFLAGS和CFLAGS的配置，LDFLAGS一般代表链接可执行程序时的链接选项，CFLAGS指定了头文件查找路径。

LDFLAGS += -L$(LVGL_DIR)/lib

CFLAGS += -I$(LVGL_DIR)/lib

LDFLAGS += -lts -lpthread

注释掉主机环境，添加交叉编译的CFLAGS

3.6 修改显示屏分辨率

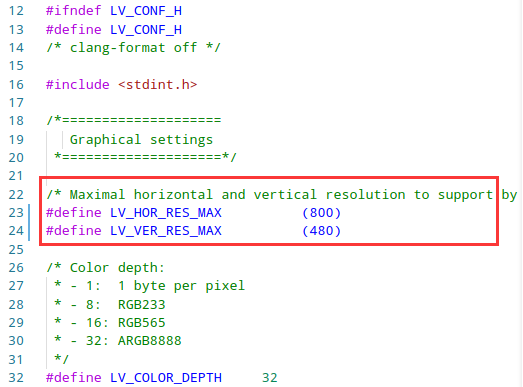

在lv_conf.h中，有显示屏分辨率的配置，LV_HOR_RES_MAX和LV_VER_RES_MAX，笔者使用的屏幕分辨率为800480，将这里修改为800480即可。

3.7 编译

make CC=arm-none-linux-gnueabihf-gcc -j8

修改好代码后，使用make进行编译，编译完成会得到一个可执行文件。执行效果如下：

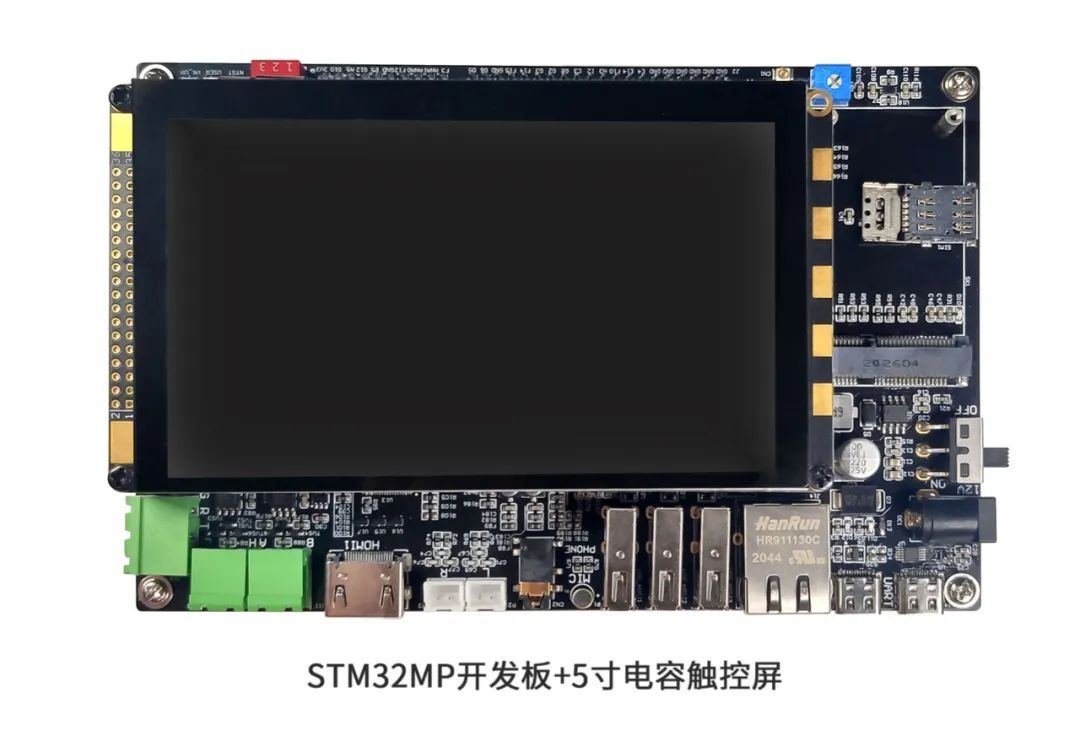

STM32MP1产品靓照
