RTT大赛作品：AB32VG1开发板OLED显示实验

最近在玩AB32VG1，在做OLED显示实验时，在csdn搜索了很多关于AB32VG1驱动OLED的文章，很多都是官方例程操作，在msh窗口中输入测试指令，测试驱动是否正常。很少有关于在main函数中直接实现的，本编文章直接在MAIN函数实现OLED显示，上电自动执行。

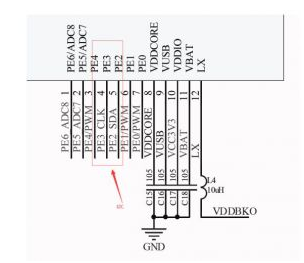

根据说明书，AB32VG1开发板上有一路 I2C，本文通过 RT-Thread Studio配置 AB32VG1片上外设 I2C的引脚，驱动OLED工作，使开发板上电，OLED显示字符串“Hello IIC”。电路原理如图所示，

开发板实物IIC位置如图所示：

I2C的 OLED屏，芯片 SSD1309.

步骤说明：

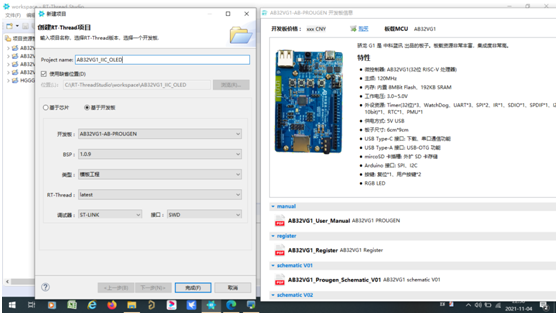

首先创建工程，如图所示，输入工程名AB32VG1_IIC_OLED,点击完成即可

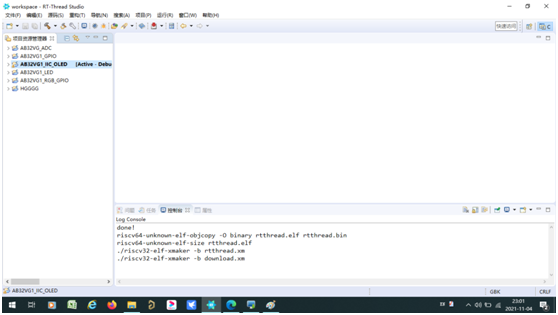

工程创建成功如上图所示。

2.添加SSD1309软件包

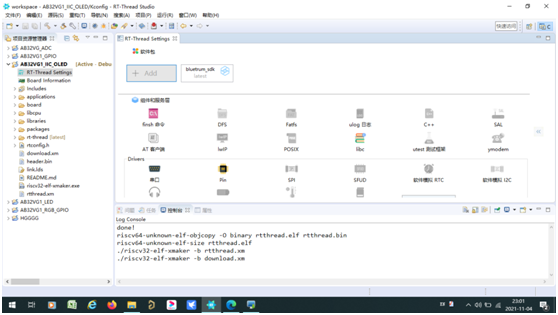

展开工程，双击打开RT-Thread Settings,如下图所示，点击Add按钮，弹出软件包搜索界面，如下图所示

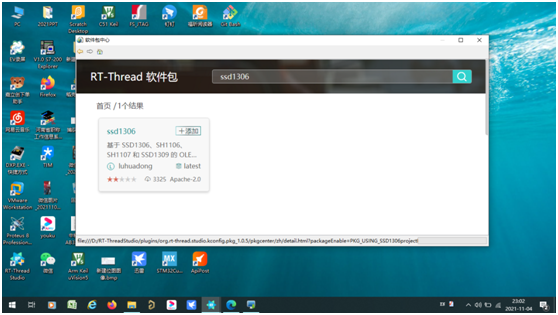

在搜索框中，输入SSD1306，点击搜索，结果如上图所示，点击添加即可。软件包已经添加至工程中，返回上个界面，既可以看到软件包下面有了ssd1306,如下图所示、

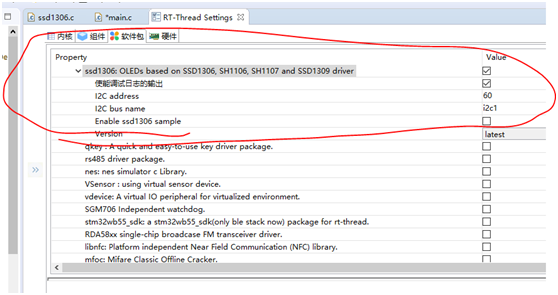

双击软件包进入SSD1306软件包配置界面，这里驱动要打上勾号，如下图所示

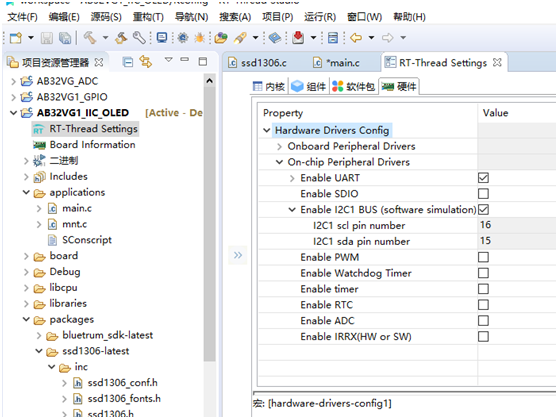

然后在硬件中，开启IIC功能，如下图所示

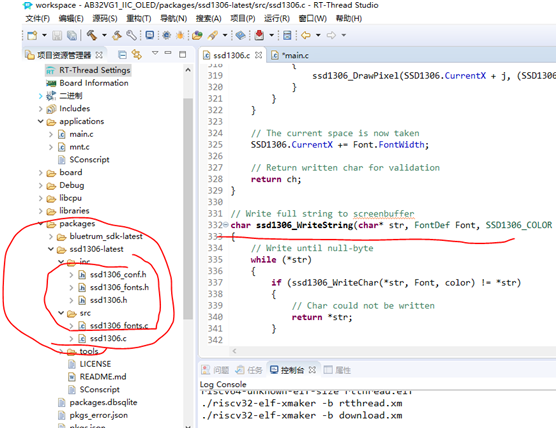

点击保存按钮即可，SSD1306驱动配置完成。配置完成之后，打开packeges,可以看到该文件下已经有了SSD1306_LATEST文件，这里存放的就是SSD1306的头文件和源文件。如下图所示。

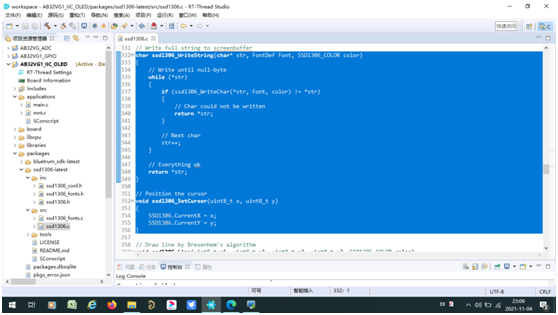

打开源文件，可以看到如下蓝色代码，其中char ssd1306_WriteString(char* str, FontDef Font, SSD1306_COLOR color)这个函数是使得OLED显示字符串，void ssd1306_SetCursor(uint8_t x, uint8_t y)这个函数，则是设置光标位置。下面我们调用这两个函数实现"hello IIC"的显示。

3.修改main函数代码

首先，要包含头文件，#include "ssd1306.h"//包含SSD1306的头文件

然后在main函数里面添加如下代码：

ssd1306_Init();//添加代码，显示屏初始化

ssd1306_SetCursor(2, 6);//添加代码，设置显示光标位置

ssd1306_WriteString("Hello IIC", Font_11x18, White);//添加代码，设置显示内容

ssd1306_UpdateScreen();////添加代码，更新显示屏信息

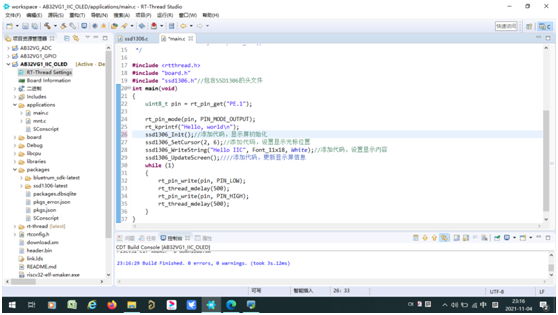

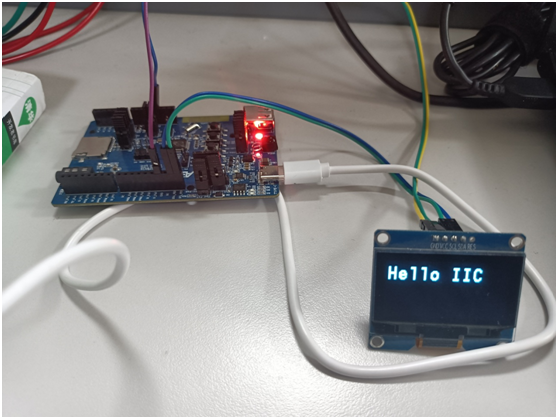

修改之后的main函数如下图所示。编译工程，下载文件至开发板，运行效果如下图所示。

OK大功告成!!!!

下一期文章，OLED显示ADC通道采集电压值。
