opensbi下的riscv64裸机系列编程1(串口输出)

1.说明
2.opensbi的编译
3.基本环境的准备
- 3.1 准备qemu
- 3.2 准备交叉编译工具链
4.工程完善
5.封装的sbi接口
6.程序运行
7.printf函数的实现
8.小结

1.说明

前面的文章中已经提到了opensbi的作用不仅仅是一个引导作用，还提供了M模式转换到S模式的实现，同时在S-Mode下的内核可以通过这一层访问一些M-Mode的服务。

本文会从最小系统角度出发，利用opensbi的M-Mode的服务在控制台上输出Hello。

2.opensbi的编译

opensbi提供了三种引导启动模式

FW_PAYLOAD
FW_JUMP
FW_DYNAMIC

那么这三种模式有什么区别呢？

FW_PAYLOAD

这种模式会直接将Opensbi固件与uboot等绑定在一起。

可以说这种模式是需要bootloader的。

FW_JUMP

这种模式会直接跳转到bootloader去执行。

这个对于qemu的启动模式来说十分的有用。

FW_DYNAMIC

这种模式跳转的时候会传递动态的参数

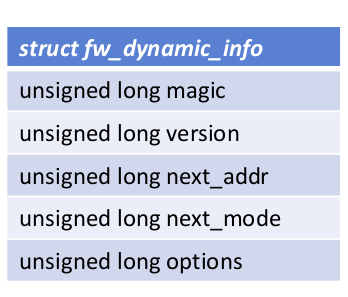

这里是通过寄存器a2传递了fw_dynamic_info结构体信息。

为了简化模型，目前只通过FW_JUMP方式进行跳转。

下载opensbi的代码

gitclonehttps://github.com/riscv/opensbi.git

进行编译

exportCROSS_COMPILE=riscv64-unknown-elf-
makePLATFORM=genericclean
makePLATFORM=genericFW_JUMP_ADDR=0x80200000

注意FW_JUMP_ADDR=0x80200000是指定的跳转地址。当然可以指定固件跳转到其他的地址。

生成fw_jump.elf位于platform/generic/firmware/fw_jump.elf。

3.基本环境的准备

3.1 准备qemu

可以到官网下载最新的qemu

https://www.qemu.org

解压后进行安装与编译。

tarxvfqemu-5.2.0.tar.xz
./configure--target-list=riscv64-softmmu
make
sudomakeinstall

3.2 准备交叉编译工具链

可以到官网上下载对应的交叉编译工具链

https://www.sifive.com/software

准备交叉编译工具链

exportPATH=$PATH:/opt/riscv64-unknown-elf-gcc-8.3.0-2020.04.0-x86_64-linux-ubuntu14/bin/

4.工程完善

相关的实验代码已经放到仓库

https://github.com/bigmagic123/riscv64_opensbi_baremetal/tree/master/01_startup

工程的目录结构如下：

.
├──build.sh##编译脚本
├──entry.s##入口函数
├──fw_bin##可执行的固件脚本
│├──fw_jump.elf##opensbi
│├──hello.elf##编译完成的固件
│└──run.sh##直接运行的脚本
├──link.ld##链接文件
├──main.c##主函数
├──readme.md
└──sbi.h##sbi调用api

首先是编译脚本

build.sh

目前为了简化工程，暂时没有使用makefile文件。

riscv64-unknown-elf-gcc-nostdlib-centry.s-oentry.o
riscv64-unknown-elf-gcc-nostdlib-cmain.c-omain.o
riscv64-unknown-elf-ld-ofw_bin/hello.elf-Tlink.ldentry.omain.o

编译了entry.s和main.c文件，并通过link.ld文件进行链接。

link.ld

链接脚本规定了程序的布局

OUTPUT_ARCH("riscv")
OUTPUT_FORMAT("elf64-littleriscv")
ENTRY(_start)
SECTIONS
{
/*text:testcodesection*/
.=0x80200000;
start=.;

.text:{
stext=.;
*(.text.entry)
*(.text.text.*)
.=ALIGN(4K);
etext=.;
}

.data:{
sdata=.;
*(.data.data.*)
edata=.;
}

.bss:{
sbss=.;
*(.bss.bss.*)
ebss=.;
}
PROVIDE(end=.);
}

整体的链接脚本写在SECTION{ }包含的结构中。

其中*代表通配符，而.则表示当前的地址。当链接脚本需要使用的时候，可将其通过-T进行参数的传递。

entry.s

该文件描述了执行的入口函数。

.section.text.entry
.globl_start
_start:
/*setupstack*/
lasp,stack_top#setupstackpointer
callmain
halt:jhalt#entertheinfiniteloop

loop:
jloop

.section.bss.stack
.align12
.globalstack_top
stack_top:
.space4096*4
.globalstack_top

最关键的是两点：

设置函数堆地址
跳转到main函数

stack_top:
.space4096*4
.globalstack_top

将栈顶设置，通过call跳转到c语言的main函数。

main.c

#include"sbi.h"
voidmain()
{
SBI_PUTCHAR('H');
SBI_PUTCHAR('e');
SBI_PUTCHAR('l');
SBI_PUTCHAR('l');
SBI_PUTCHAR('o');
SBI_PUTCHAR('
');
while(1){}
}

这个程序会调用opensbi的函数，此时可以在S-Mode访问M-Mode的串口输出服务。

5.封装的sbi接口

可以通过下面的官方文档来了解其使用。

https://github.com/riscv/riscv-sbi-doc/blob/master/riscv-sbi.adoc

在进行M-Mode服务访问的时候，采用了ECALL进行系统调用。

在系统调用过程中，ecall会使用a0与a7寄存器。其中a7寄存器保留的是系统的调用号，而a0寄存器则保存系统的调用参数。返回值则会保存在a0寄存器中。

需要注意的是在RISCV的设计上，S模式不直接控制时钟中断和软件中断，而是使用ecall指令请求M模式设置定时器或在代理处理器中断。

所以opensbi在提供M-Mode服务的时候，到目前为止，opensbi提供的sbi服务接口有如下的表示：

Function Name	FID	EID	Replacement EID
sbi_set_timer	0	0x00	0x54494D45
sbi_console_putchar	0	0x01	N/A
sbi_console_getchar	0	0x02	N/A
sbi_clear_ipi	0	0x03	N/A
sbi_send_ipi	0	0x04	0x735049
sbi_remote_fence_i	0	0x05	0x52464E43
sbi_remote_sfence_vma	0	0x06	0x52464E43
sbi_remote_sfence_vma_asid	0	0x07	0x52464E43
sbi_shutdown	0	0x08	0x53525354
RESERVED		0x09-0x0F

这里只使用了sbi_console_putchar接口。

接着看看具体的ecall的实现：

#defineSBI_ECALL(__num,__a0,__a1,__a2)
({
registerunsignedlonga0asm("a0")=(unsignedlong)(__a0);
registerunsignedlonga1asm("a1")=(unsignedlong)(__a1);
registerunsignedlonga2asm("a2")=(unsignedlong)(__a2);
registerunsignedlonga7asm("a7")=(unsignedlong)(__num);
asmvolatile("ecall"
:"+r"(a0)
:"r"(a1),"r"(a2),"r"(a7)
:"memory");
a0;
})

根据上述的解释，ecall采用的是内嵌汇编函数。

ecall
iia0,101
lia1,0
lia2,0
lia7,1

这个内嵌汇编的展开形式如上面所示，a0、a1、a2表示传递的参数，a7表示系统调用号。

而根据内嵌汇编的语法，有着如下的格式

asm(assemblertemplate
:/*outputoperands*/
:/*inputoperands*/
:/*clobberedregisterslist*/
);

对于C语言来说，其函数的调用规则是处理器规定的，而编译器可以按照这种规则进行翻译代码。riscv的函数调用规则可以按照下面的文档进行操作。

https://riscv.org/wp-content/uploads/2015/01/riscv-calling.pdf

而对于main函数中的SBI_PUTCHAR其展开为

#defineSBI_CONSOLE_PUTCHAR1
#defineSBI_PUTCHAR(__a0)SBI_ECALL_1(SBI_CONSOLE_PUTCHAR,__a0)
#defineSBI_ECALL_1(__num,__a0)SBI_ECALL(__num,__a0,0,0)

可以看到通过ecall只传递一个参数。

6.程序运行

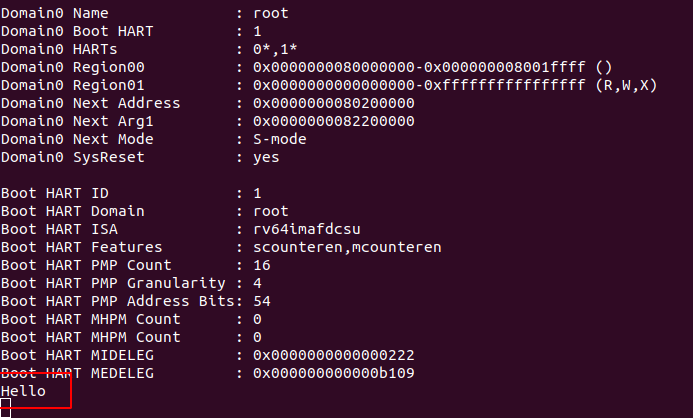

在fw_bin文件夹下输入./run.sh就可以运行看到效果了。

而这条操作的代码如下：

qemu-system-riscv64-Msifive_u-biosfw_jump.elf-kernelhello.elf-nographic

对应的machine是sifive_u。bios是fw_jump.elf。

7.printf函数的实现

对于printf函数的使用很容易，但是深入了解其实现机制，发现并不简单，因为可变参数的特性使得其变得复杂起来。

实验代码如下：

https://github.com/bigmagic123/riscv64_opensbi_baremetal/tree/master/02_printf

看一个glibc中的prinf的实现机制。

#include
#include
#include

/*WriteformattedoutputtostdoutfromtheformatstringFORMAT.*/
/*VARARGS1*/
intprintf(constchar*format,...)
{
va_listarg;
intdone;

va_start(arg,format);
done=vprintf(format,arg);
va_end(arg);

returndone;
}

对于上述的定义

intprintf(constchar*format,...)

format表示固定的参数，...表示可变的参数。

主要的实现过程利用三个函数进行

va_start(p,format)//将指针p移到第一个变量参数
var=va_arg(p,变量类型)//已知变量的情况下，移到下个参数变量
va_end(p)//结束参数使用等价于p=NULL

这里为了实现方便，我直接使用开源的tinyprintf。

https://github.com/cjlano/tinyprintf

移植的过程也很容易，在main.c文件中作如下的实现：

#include"sbi.h"
#include"tinyprintf.h"
#defineUNUSED(x)(void)(x)
staticvoidstdout_putc(void*unused,char*ch)
{
SBI_PUTCHAR(ch);
}
voidmain()
{
init_printf(0,stdout_putc);

tfp_printf("helloworld
");
while(1){}
}

只需要移植init_printf接口就可以使用tfp_printf进行串口输出了。

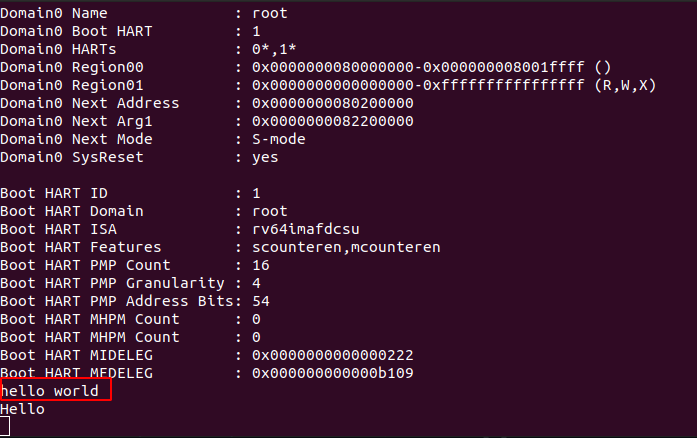

结果如下：
