基于PYNQ-Z2开发板的PYNQ开源项目

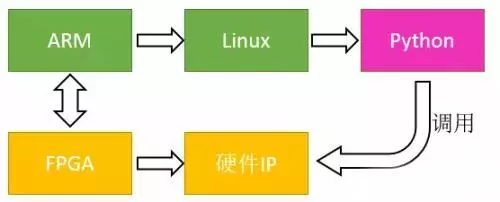

PYNQ项目是一个新的开源框架，使嵌入式编程人员在无需设计可编程逻辑电路的情况下充分发挥Xilinx Zynq All Programmable SoC（APSoC）的功能。

与常规方式不同的是，通过PYNQ，用户可以使用Python进行APSoC编程，并且代码可直接在PYNQ-Z1上进行开发和测试。通过PYNQ，可编程逻辑电路将作为硬件库导入并通过其API进行编程，其方式与导入和编程软件库基本相同。

我们将利用PYNQ-Z2开发板对PYNQ项目进行介绍。PYNQ-Z2板是PYNQ开源框架的硬件平台，有丰富的组件：
可编程逻辑的控制
Jupyter Notebook接口
预安装的Python库
网络/USB/UART接口

下面我们来对之做一个初步的探索：

1. 映像文件安装
PYNQ-Z2映像文件是一个可启动的Linux映像，包括PYNQ Python包和其它开源包，可以从PYNQ-Z2官网下载到。

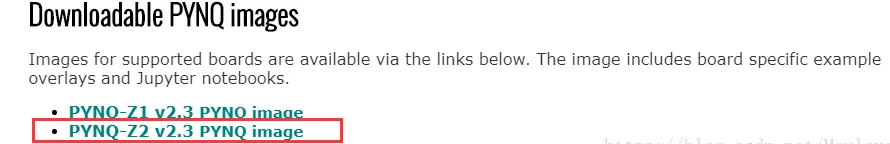

注：一定要下载与板子适配的PYNQ-Z2版本映像文件：

开源工具Win32diskimager可以将原始磁盘映像写入可移动设备中，在此使用这个工具将映像文件烧录到SD卡中。

2.硬件环境配置

将已经烧录好PYNQ-Z2映像文件的SD卡插入开发板卡槽中，然后通过右上角BOOT跳线帽选择从SD卡启动。

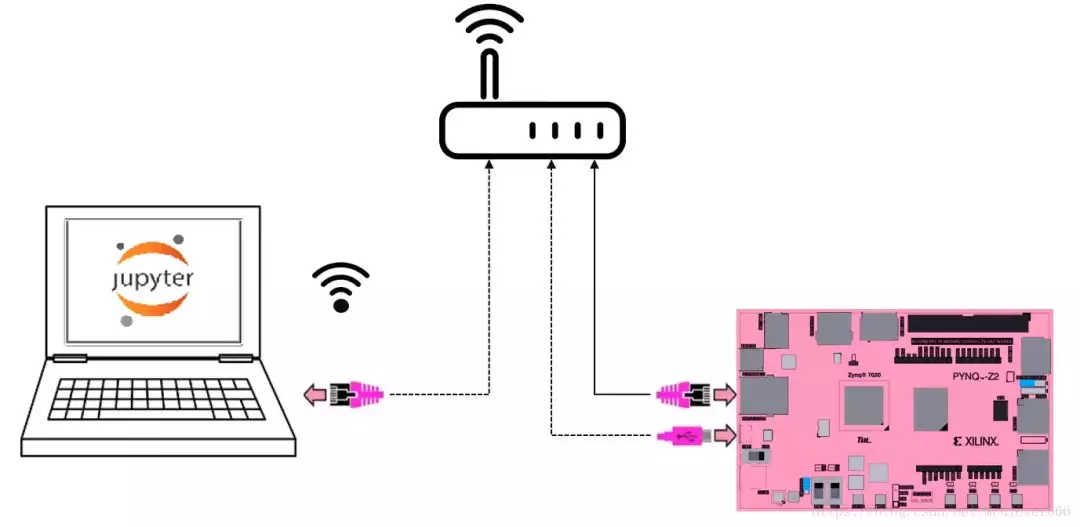

开发板连接到网络后可以更新软件包，需要通过以太网电缆连接到一台可以上网的路由器上。

3.终端配置
开发板启动后，可以通过串口终端软件Xshell连接到Pynq（确保串口线已连接），设置如下：

COM端口：可以在“设备管理器”—> “端口”中查到

波特率：115200

数据位：8

奇偶校验：无

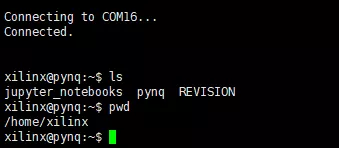

然后点击连接即可成功连接开发板：

PC端远程访问
注：一定要确保电脑和开发板在同一网段下

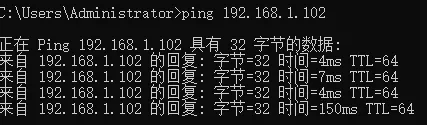

首先在windows命令行下对开发板进行ping测试，测试命令为：ping+上一步获取的开发板 ip地址

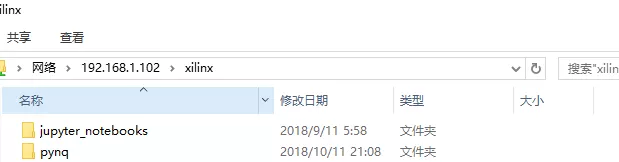

若要访问主板上的文件，可在windows资源管理器中输入//pynq/xilinx:（注：一定要写反斜杠）

最后，可使用Jupyter Notebook环境进行编辑。使用浏览器访问

http://之前获取的 ip地址:9090

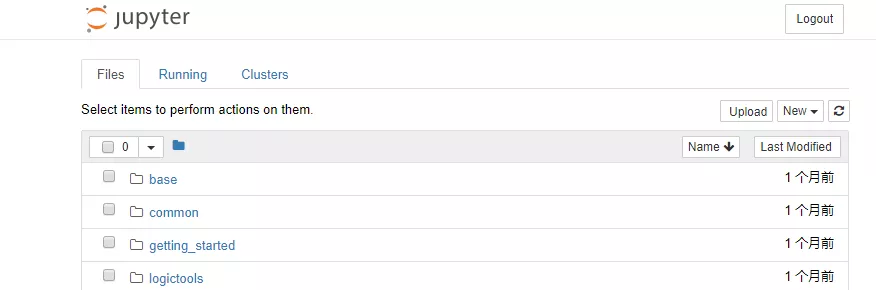

即可连接到Jupyter Notebook，用户名和密码都是xilinx：
