STM32WB的双核架构及其优缺点解析

两年前，意法半导体推出STM32WB，以强大无线连接能力、低功耗特性、高安全性，剑指如火如荼的物联网产业。

两年后，如果你还对STM32WB的咄咄锋芒一无所知，那。

也还来得及，预约STM32WB直播，与我们一起细品STM32WB亮剑物联网的几大加持。

双 核，铸 就 超 低 功 耗

对于物联网设备来说，功耗问题是永远的痛。

除了继承了STM32L4系列MCU的低功耗特性，STM32WB的双核架构是其取得超低功耗性能的关键。

▲STM32WB的双核架构

将射频端从应用处理器独立出来，由Cortex M0+内核负责处理连接相关的工作，如数据上传以及用空中下载技术（OTA）更新射频协议栈。Cortex M0+处理网络任务时，应用处理器 Cortex M4处于休眠状态，功耗可降至1.8µA，但同时保持5µs的唤醒时间。

基于M4内核的主处理器负责各种用户应用（传感器融合或控制）时，并支持批处理模式，其能够让闪存和CPU在关闭条件下降低功耗，同时完成相应的工作。

两个内核同时运行时，功耗也仅有50µA/MHz，而且不损失任何性能。

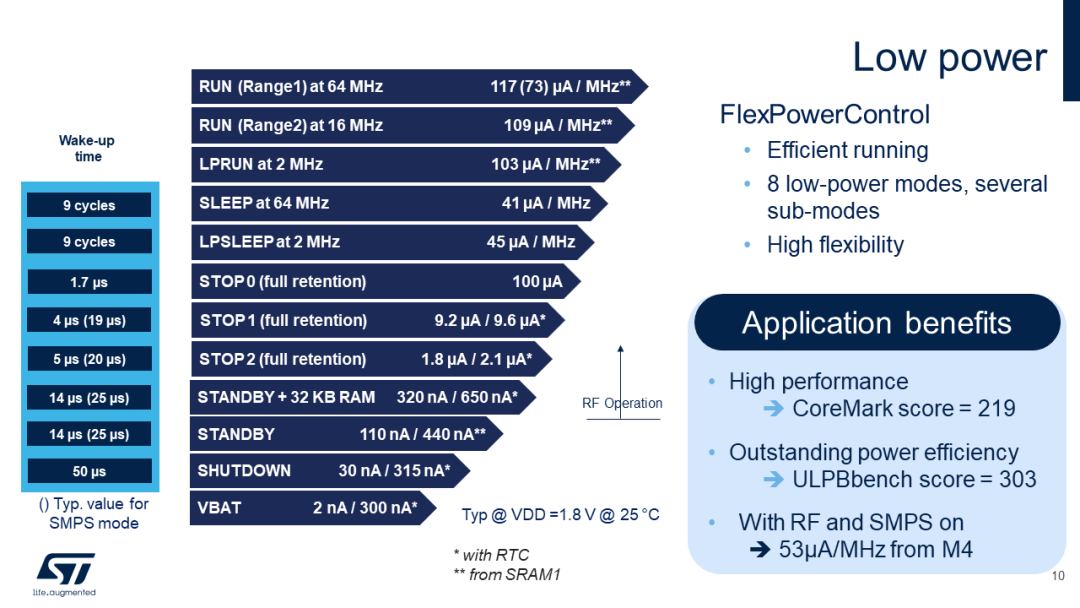

▲STM32WB的低功耗特性

在不需要一直工作的应用场景中，STM32WB的超级节能模式会关闭更多外设，达到更低的功耗水平（最低小于50nA），这对于物联网应用中诸多电池应用的场景简直是雪中送碳。

超 强 安 全 性

STM32WB着力打造物联网保护，集成了丰富的保护和安全特性。STM32WB微控制器包含嵌入式安全硬件功能，如256位AES硬件加密、PCROP读写保护、JTAG熔丝位、采用椭圆曲线加密引擎的公钥加密。固件升级服务（FUS）、PCROP和PKA功能确保安全的无线协议栈更新、加密密钥管理和代码保护。

STM32WB的安全性如何实现？还是基于其独立的双核架构。

以远程固件升级应用场景为例，首先将客户密钥存储在封闭的M0+安全区域里，新的固件包到来后，先将其放在闪存空间，由M4来处理。M4检测到新的2.0固件，通知系统，并将固件里的签名和密钥发给M0+子系统做验证。如果验证的签名和密钥和内部子系统一致，更新就会继续，如果发现不对，则会停止更新过程。整个过程都有监控，安全性得到了保证。

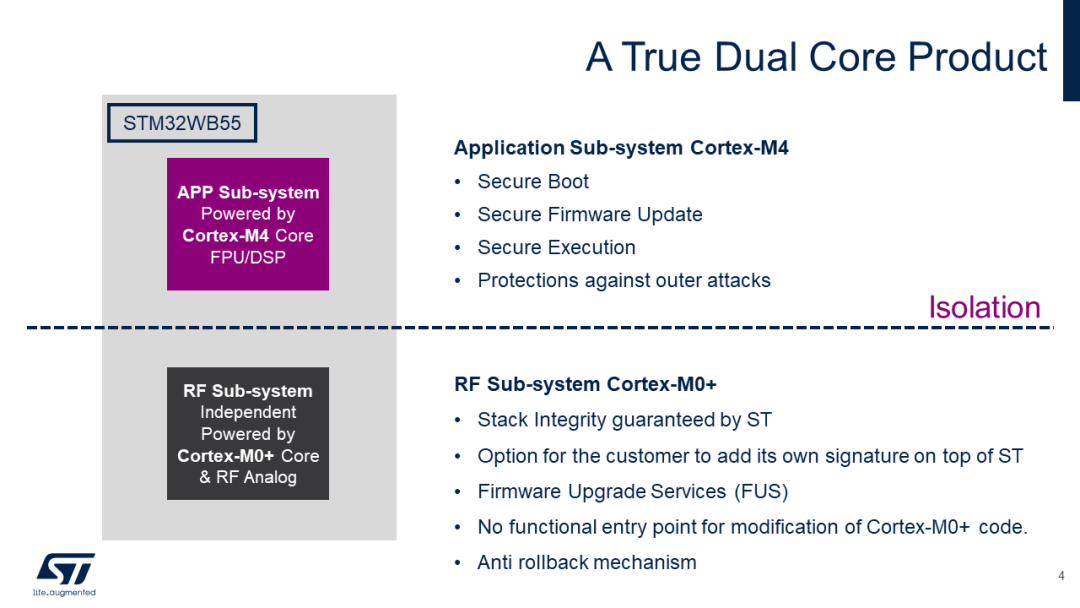

▲STM32WB的超强安全性

欲知 STM32WB 更多安全性能

9月9日晚8点，直播间等你

开启STM32“无线”新市场

多 协 议，超 连 接

蓝牙、Zigbee以及OpenThread等是物联网主要的无线连接技术。对多种无线协议的支持至关重要。STM32WB集成了开放的2.4G射频多协议模块，支持Bluetooth蓝牙5.0以及THREAD和ZigBee的协议栈。

▲STM32WB支持多协议

STM32WB55无线微控制器符合Bluetooth5.0认证，支持Mesh 1.0网络和多种配置文件，可灵活地集成专有BLE栈。通用的IEEE 802.15.4 MAC层确保STM32WB可以运行专有协议或栈，包括ZigBee和OpenThread低功耗Mesh网络协议，为设计人员提供更多将设备连接到物联网（IoT）的选项。

因为STM32WB上的2.4G射频可以支持多协议，所以基于+6dBm输出功率和高灵敏度的射频模块和物理层、链路层之上的协议栈，可以进行不同排列组合，比如同时使用ZigBee和蓝牙5.0，或者同时使用蓝牙5.0和Thread，又或是Thread和ZigBee以及同时支持专有协议，用户可以打造自己的专有物联网平台。
