基于米尔MPSOC开发板的hello world设计

Xilinx新一代 SOC，Zynq UltraScale+ MPSOC系列性能强悍无比，相比ZYNQ 7000系列每瓦性能提升5倍，作为一 名电子发烧友，都想体验一把这高性能的MPSOC开发板。现在用米尔MPSOC开发板来一个hello world。

MYD-CZU3EG产品介绍： http://www.myir-tech.com/product/myc-czu3eg.htm
开发环境：vivado 2017.4，开发板型号：米尔MYD-CZU3EG， 主芯片XCZU3EG-1SFVC784。这个系列 板子还有4EV，5EV等版本，手里的3EG版本不支持SFP,因此板上相应接口（白色部分）是空贴的。

Step1 新建vivado工程
打开vivado 2017.4

选择File-->New Project

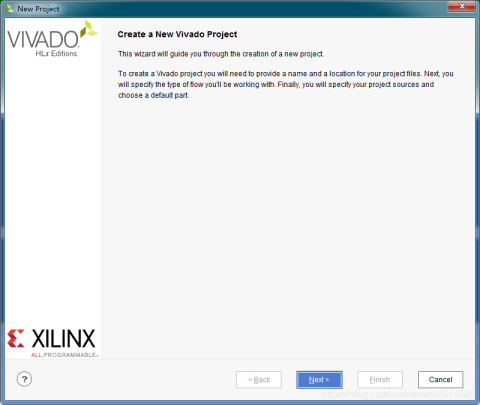

点击Next

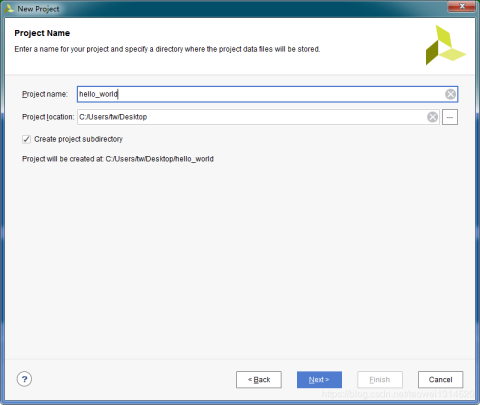

填写工程名和选择工程保存路径，点击Next

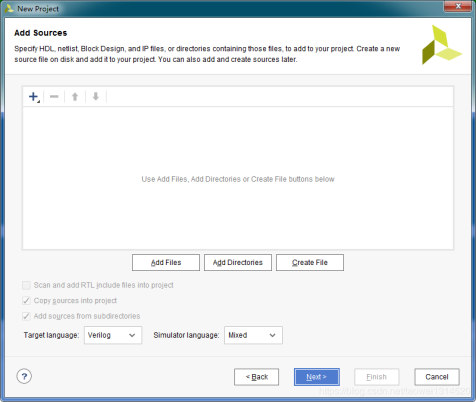

点击Next

点击Next

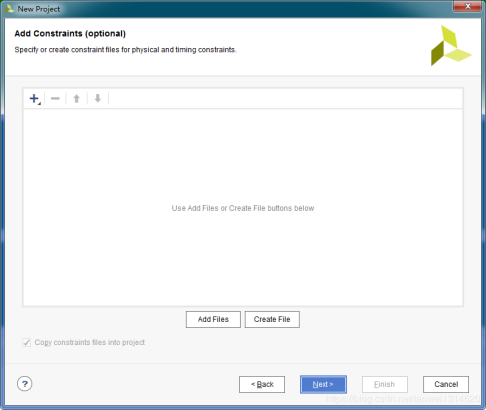

点击Next

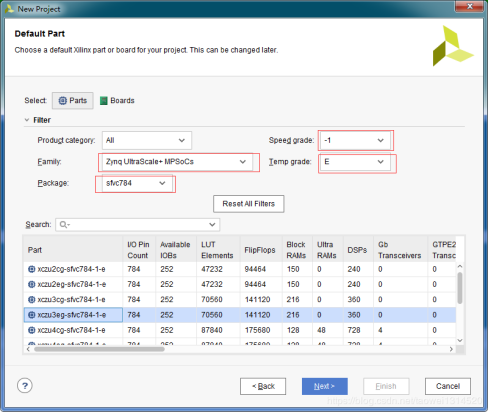

按照截图的配置选择开发板型号为 xczu3eg-sfvc784-1-e ,点击Next

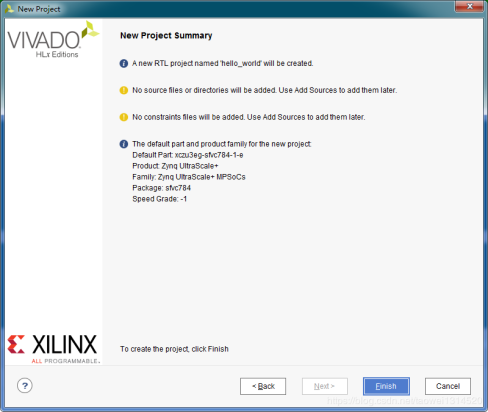

点击Finish

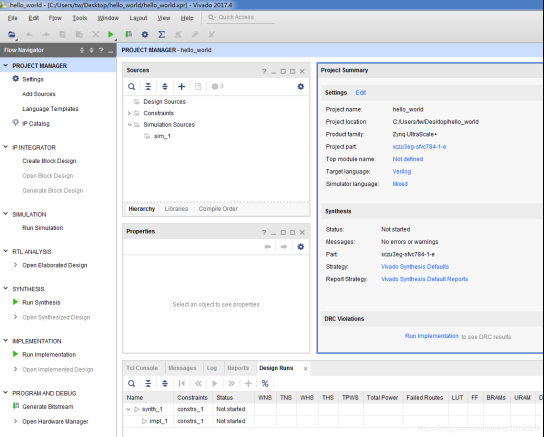

新建的vivado工程，如下图所示

Step2 新建Block Design

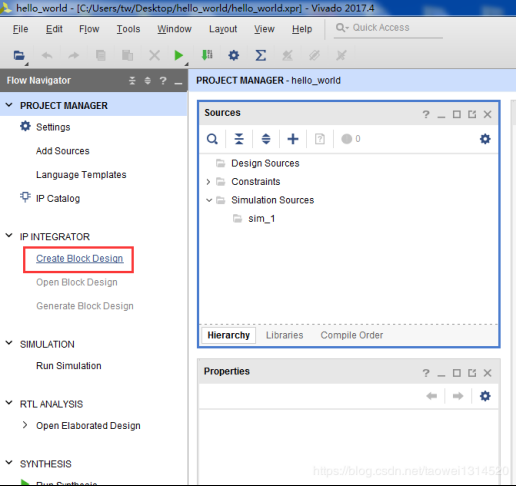

点击导航栏的Create Block Design

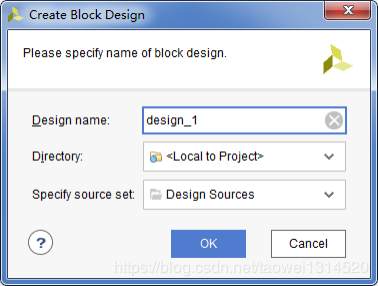

这里可以自己填写名称，我这里直接用默认的名称，点击OK

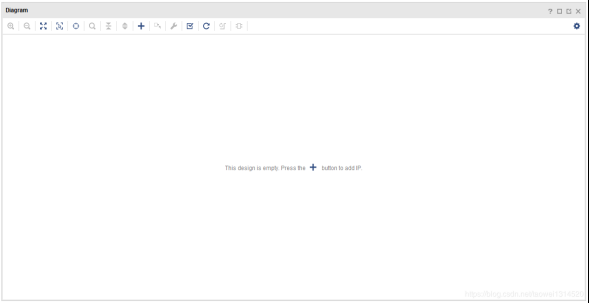

新建的Block设计区

Step3 调用ZYNQ IP核并配置
点击Add IP

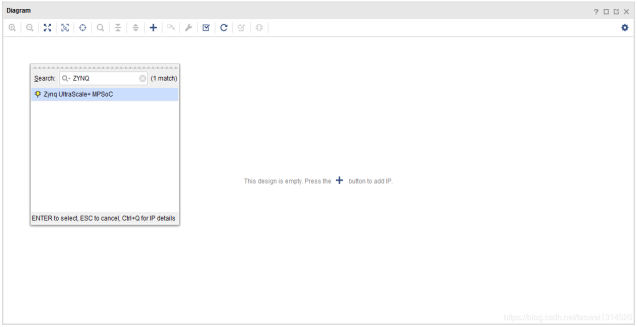

在导航栏输入ZYNQ，然后双击ZYNQ UltraScale+MPSoC

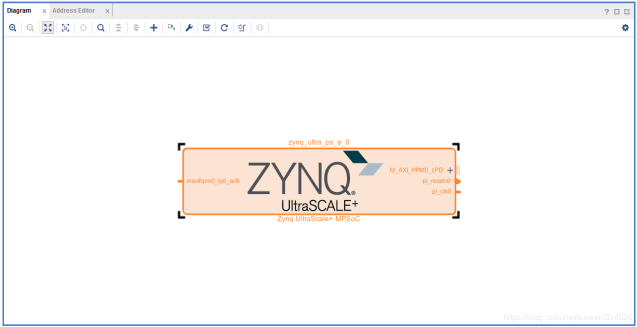

添加的ZYNQ核，如下图所示

双击ZYNQ IP核导入配置文件

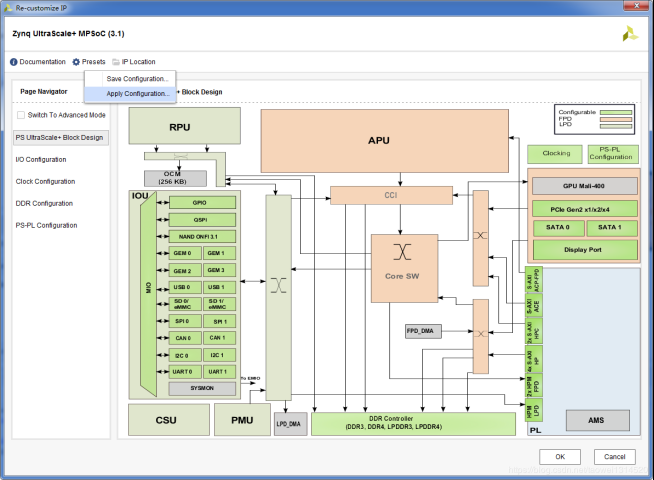

点击Presets-->Apply Configuration 添加配置文件

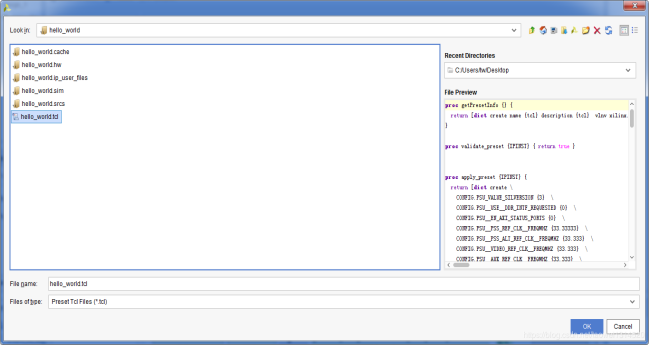

导入 hello_world.tcl配置文件，点击OK

点击OK

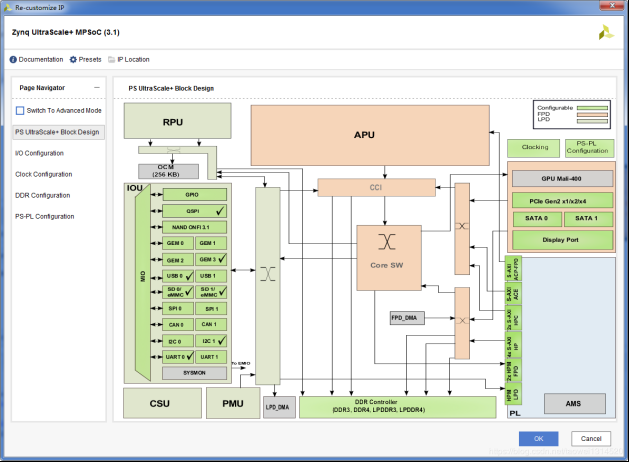

配置完成后的ZYNQ 核如下图所示

Step4 综合

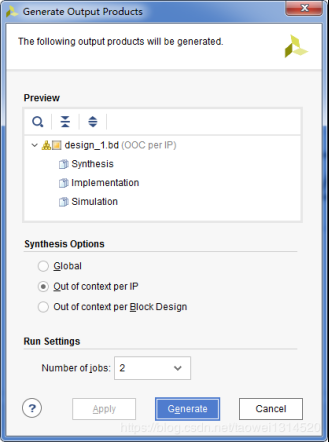

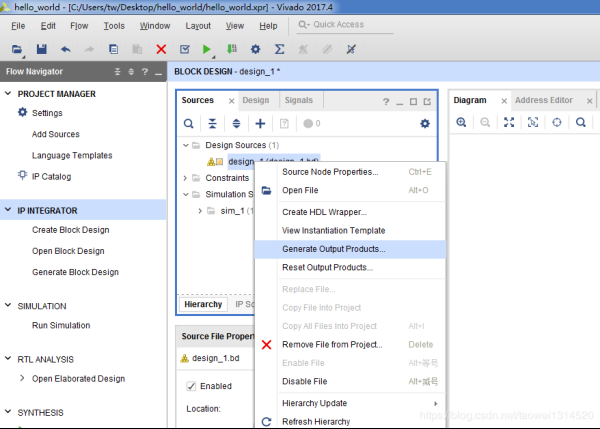

右击design_1 --> Generate Output Products

点击Generate

Step 5 生成顶层文件

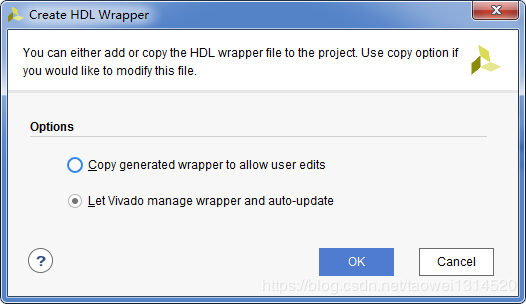

右击design_1-->Create HDL Wrapper

点击OK

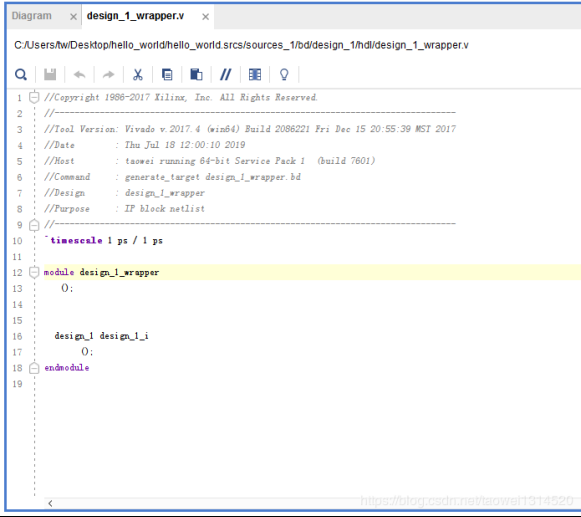

生成的顶层文件，如下图所示

Step6 生成bit文件

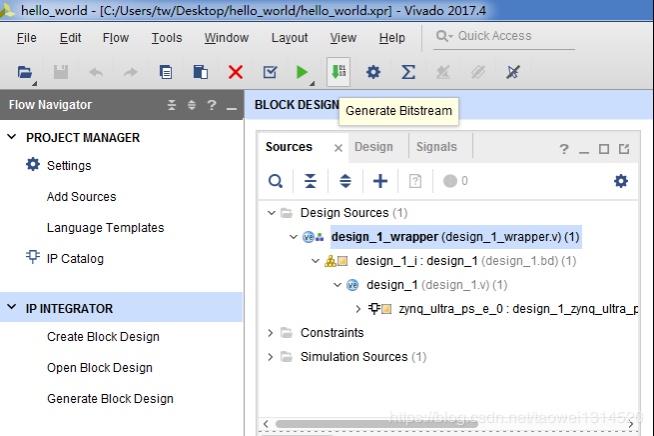

点击快捷工具栏上的Generate Bitstream

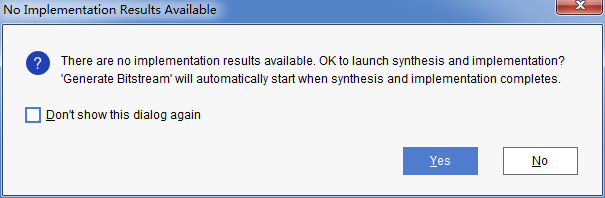

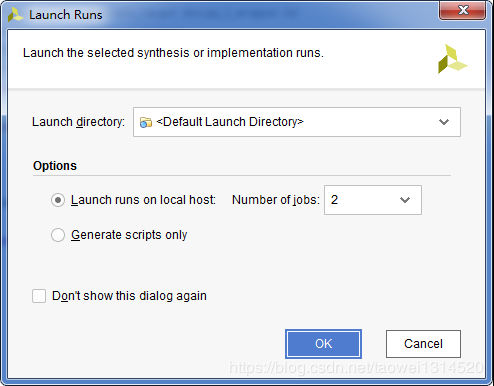

点击OK

点击OK

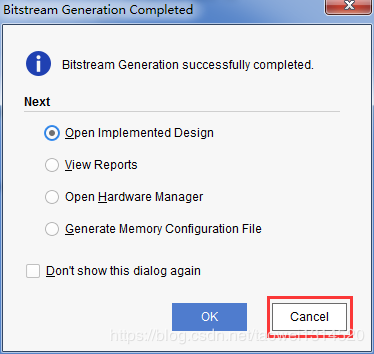

bit生成成功，点击Cancel关闭对话框

Step7 导出硬件配置文件

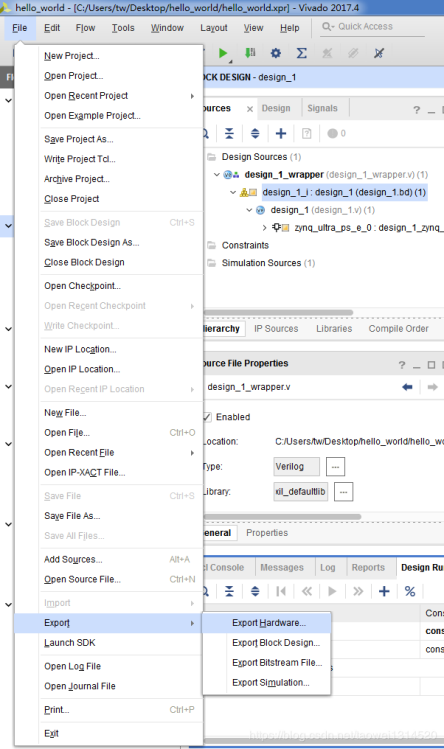

点击File-->Export-->Export Hardware

勾选Include bitstream，点击OK

Step8 打开SDK

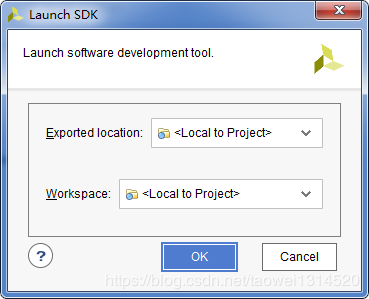

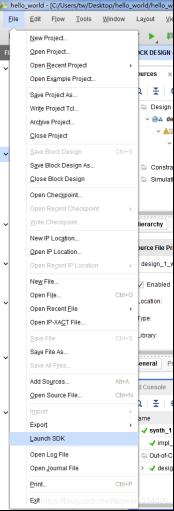

点击File-->Launch SDK

点击OK

Step9 新建fsbl

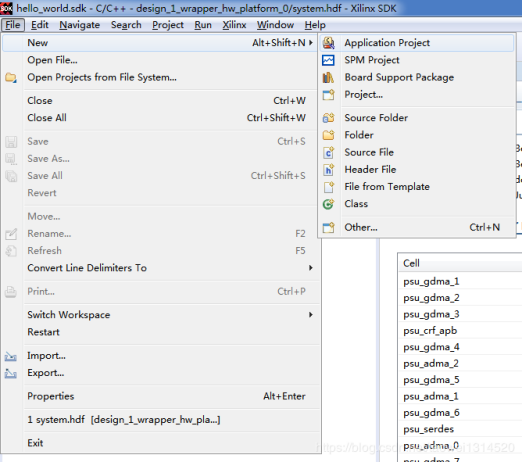

点击File-->Application Project

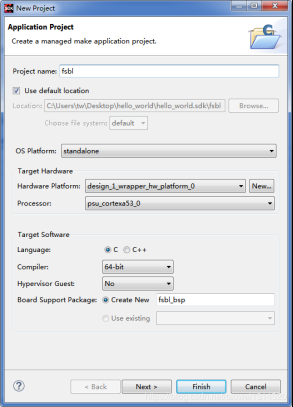

添加工程名fsbl，点击Next

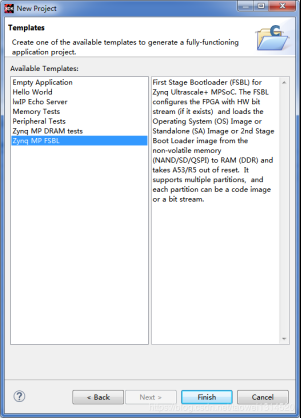

选择Zynq MP FSBL，点击Finis

Step10 新建hello_world工程
点击File-->Application Project

填写工程名 hello_world， 点击Next

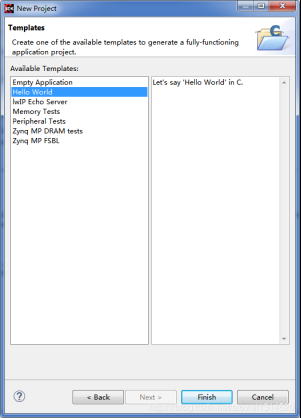

选择Hello_World模板，点击Finish

Step11 生成BOOT.bin文件

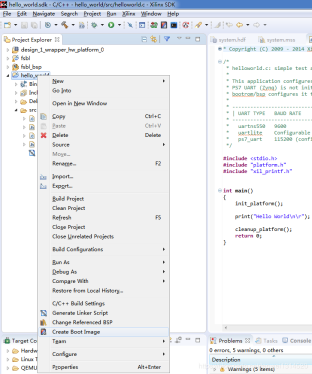

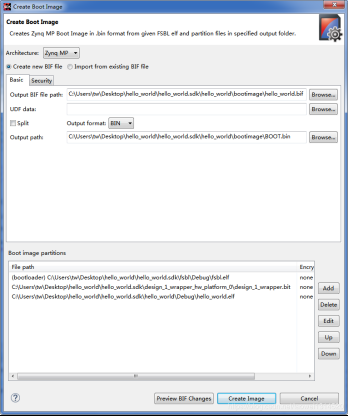

右击hello_world-->Create Boot Image

点击Create Image

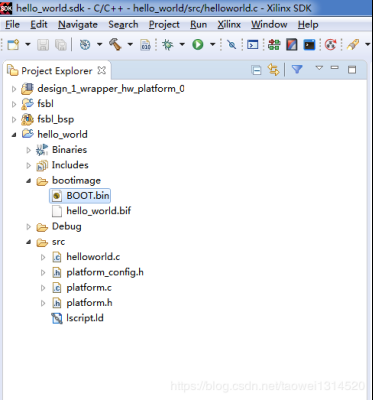

生成的BOOT.bin文件，如下图所示，然后将这个生成的BOOT.bin文件拷贝到SD卡上

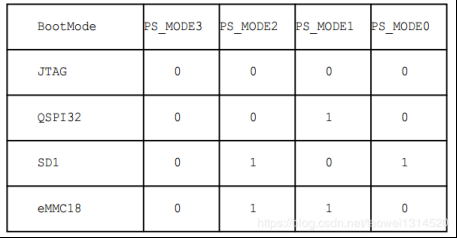

MPSOC开发板模式设置，这里我们设置为SD卡启动模式

MPSOC开发板连接12V电源、连接uart串口、插入SD卡

MPSOC开发板上电运行

串口打印输出 Hello World
