墨水屏驱动板通用版 SPI接口支持树莓派

可驱动微雪多款SPI接口电子墨水屏裸屏可接入Raspberry/Arduino/Nucleo等主控板

型号 e-Paper Driver HAT

产品简介

【一分钟自我介绍】
我是电子墨水屏驱动板，可驱动微雪推出的多款SPI接口电子墨水屏裸屏。

【我的特点】

基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、Jetson Nano

引出SPI控制接口，可接入Raspberry/Arduino/Nucleo等主控板

板载电平转换芯片，可兼容3.3V和5V单片机接口

提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【我的参数】

工作电压： 3.3V/5V

通信接口： 3-wire SPI、4-wire SPI

外形尺寸： 65mm × 30.2mm

固定孔直径：3.0mm

【接口说明】

VCC ：3.3V/5V

GND ：GND

DIN：SPI通信MOSI引脚

CLK：SPI通信SCK引脚

CS：SPI片选引脚（低电平有效）

DC：数据/命令控制引脚（高电平表示数据，低电平表示命令）

RST：外部复位引脚（低电平复位）

BUSY：忙状态输出引脚（低电平表示忙）

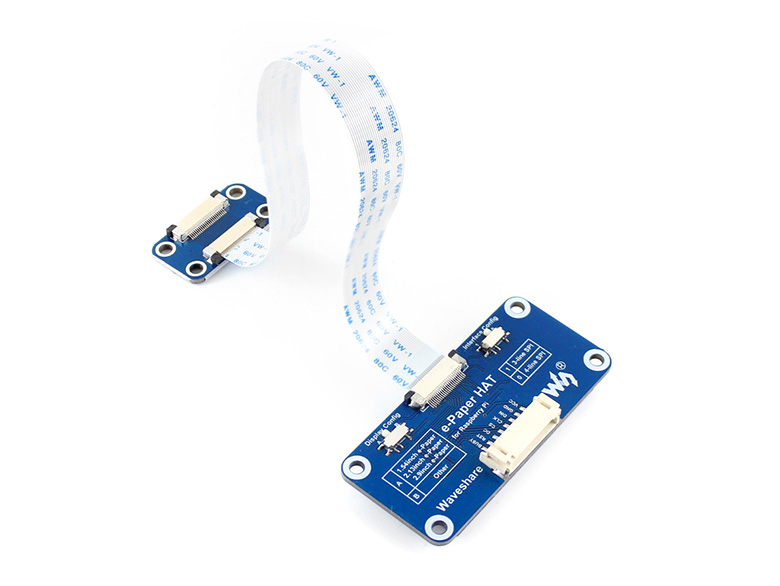

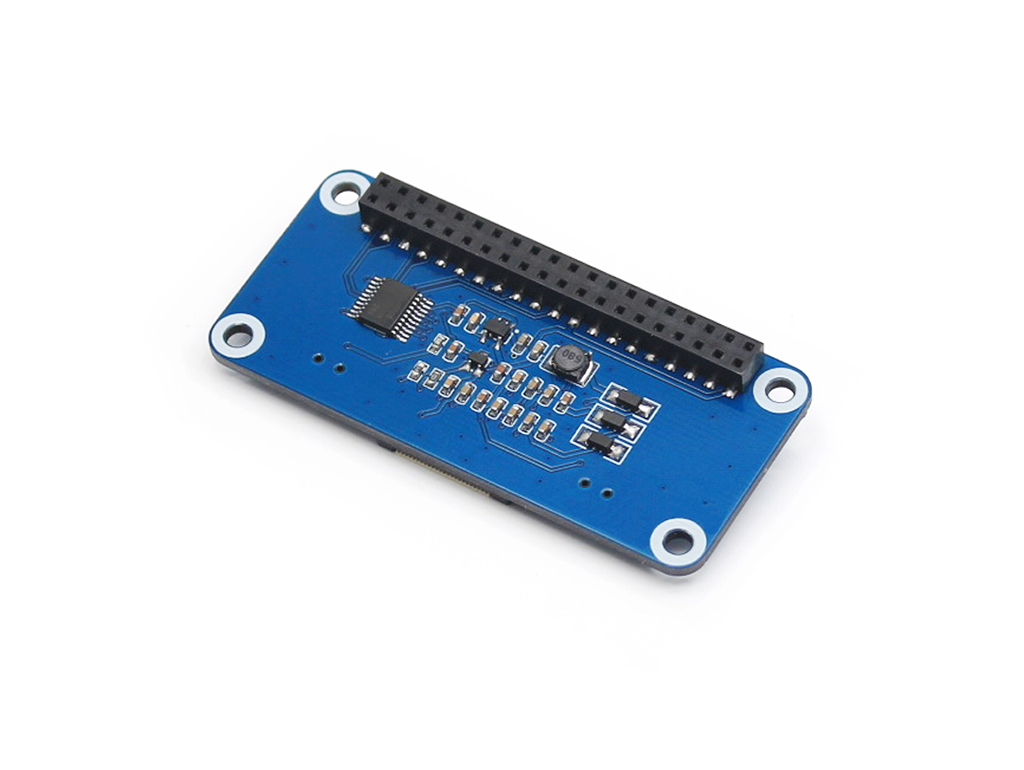

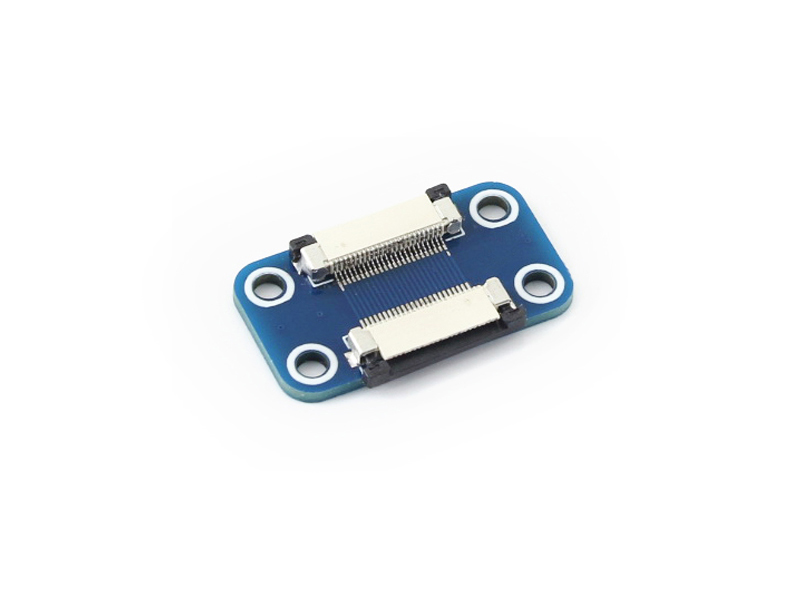

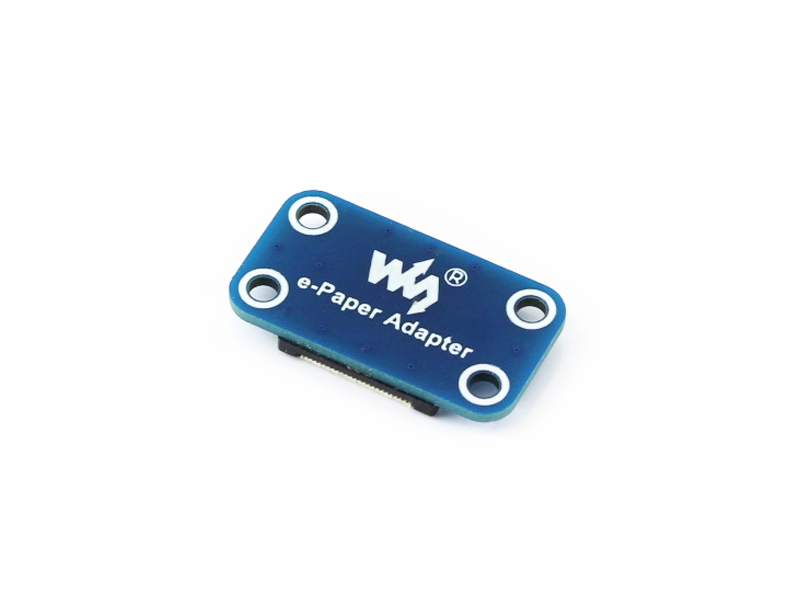

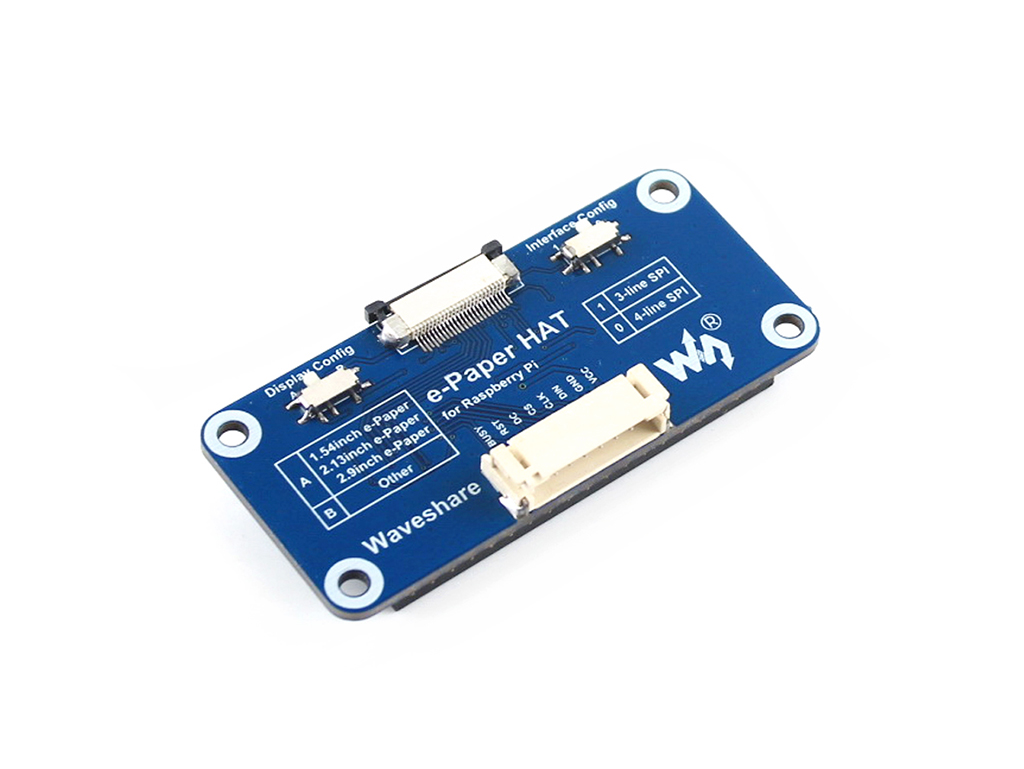

产品图片

注意：本产品不包括示意图中的树莓派和电子墨水屏，如有需要，请另行购买。

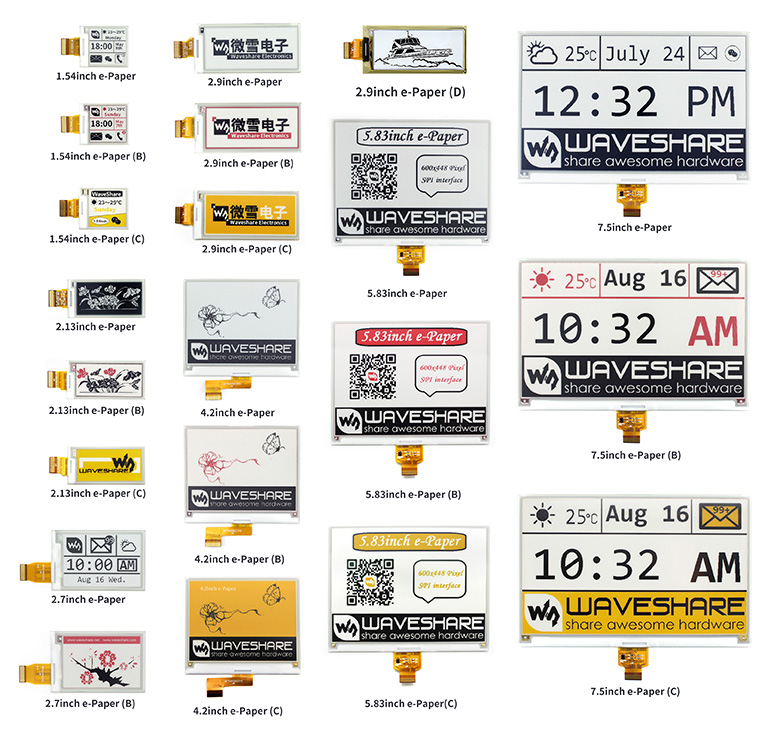

支持的型号

型号	显示颜色	灰度级	分辨率	显示尺寸(mm)	外形尺寸(mm)	刷新时间(s)	局部刷新	控制接口
1.54inch e-Paper	黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	2	√	SPI
1.54inch e-Paper (B)	红、黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	8	×	SPI
1.54inch e-Paper (C)	黄、黑、白	2	152×152	27.51 × 27.51	37.3 × 31.8	27	×	SPI
2.13inch e-Paper	黑、白	2	250×122	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (B)	红、黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (C)	黄、黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (D)	黑、白	2	212×104	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.7inch e-Paper	黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	6	×	SPI
2.7inch e-Paper (B)	红、黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	15	×	SPI
2.9inch e-Paper	黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	2	√	SPI
2.9inch e-Paper (B)	红、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (C)	黄、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (D)	黑、白	2	296×128	66.90 × 29.06	79.0 × 36.7	2	√	SPI
4.2inch e-Paper	黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	4	×	SPI
4.2inch e-Paper (B)	红、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
4.2inch e-Paper (C)	黄、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
5.83inch e-Paper	黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	3.5	×	SPI
5.83inch e-Paper (B)	红、黑、白	2	600x448	118.80 × 88.26	125.4 × 99.5	14	×	SPI
5.83inch e-Paper (C)	黄、黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	26	×	SPI
7.5inch e-Paper	黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	6	×	SPI
7.5inch e-Paper (B)	红、黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	SPI
7.5inch e-Paper (C)	黄、黑、白	2	640×384	163.20 × 97.92	170.2 × 111.2	16	×	SPI
