基于RK3399的自动售卖机技术解析

RK3399是来自瑞芯微的一款非常强悍的芯片，配有两个ARM Cortex A72内核，四个Cortex A53内核和一个ARM Mali-T860 MP4 GPU...

CPU : 双核Cortex-A72+四核Cortex-A53 ,主频高达2.0GHZ 内存 : 16/32/64GB EMMC 存储 : 2GB/4GB 双通道 DDR3 操作系统 : Android 温度等级 : 商业级 生命周期 : TBD 包装方式 : 气泡袋

方案背景：

在日益发展的科技进程中，广告机也逐渐由单一发布转变为智能交互的多媒体广告机，并力求精准推送、增加收入和提高客户满意度，于是互动型触摸显示一体的广告机便应运而生。盈鹏飞嵌入式（XPC-3399）提供了一站式互动广告机的软硬件方案，该方案丰富的硬件接口与代码开源，可让你迅速完成极具科技竞争力的广告机产品。

RK3399是瑞芯微推出的一款低功耗、高性能的应用处理器芯片，该芯片基于Big.Little架构,即具有独立的NEON协同处理器的双核Cortex-A72及四核Cortex-A53组合架构，主要应用于计算机、个人互联网移动设备、VR、广告机等智能终端设备。RK3399内置多个高性能硬件处理引擎，能够支持多种格式的视频解码，如：4K*2K@60fps 的H.264/H.265/VP9，也支持1080P@30fps的H.264/MVC/VP8 以及高质量的JPEG编解码和图像的前后处理器。

RK3399的产品特性

1、CPU特性

-Big.Little 架构：双核Cortex-A72 + 四核 Cortex-A53 架构，64位CPU

-主频超过1.8GHz

-一级缓存

-每一个A72配置有48KB的I缓存和32KB的D缓存

-每一个A53配置有32KB的I缓存和32KB的D缓存

-二级缓存

-big cluster配置1024KB二级缓存

-little cluster配置512KB二级缓存

2、内置SRAM

-总SRAM为192KB

-系统启动SRAM为4KB

3、GPU

-采用Mali-T864 GPU，支持OpenGL ES1.1/2.0/3.0/3.1，以及OpenCL,DX11

-支持AFBC

4、显示：

-双VOP: 一个VOP支持4096*2160，另一个VOP支持2560*1600；

-双通道 MIP-DSI

-支持eDP1.3

-支持HDMI2.0协议，可以达到4K 60Hz，并带有HDCP1.4/2.2协议

-支持DP1.2

-支持Rec.2020和自转换成Rec.709

5、摄像头：

-支持双MIPI CSI，双ISP，最大支持13M像素

6、存储

-支持双通道64位DRAM控制器

-支持DDR3/DDR3L,LPDDR3,LPDDR4

7、接口

-支持PCIe2.1

-内置低功耗MCU

-8个通道I2S

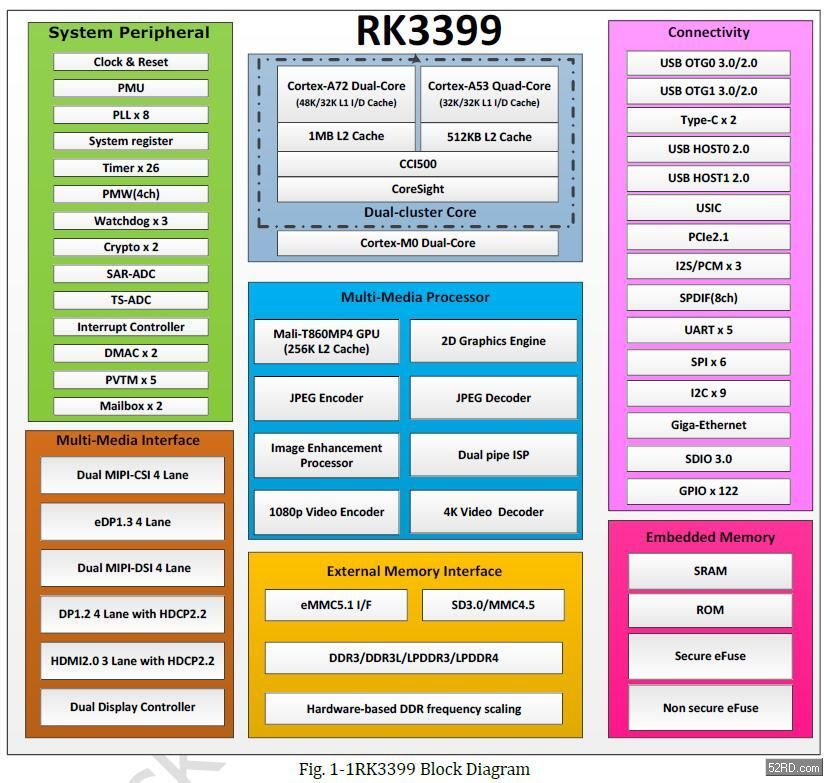

RK3399的功能框图

应用领域:

XPC-3399：

XPC-3399是盈鹏飞嵌入式基于Rockchip RK3399芯片设计的一款六核64位高性能开发板/评估板。为客户提供RK3399的原始参考设计，方便客户快速应用到产品中。

XPC-3399特性:

1. 基于Rockchip RK3399芯片，采用双核Cortex-A72加四核Cortex-A53 64位六核处理器；

2.载2GB/4GB 双通道DDR3内存，板载16/32/64GB EMMC，支持1 x TF卡槽；

3.ali-T864 GPU（四核图形处理器），支持1 x HDMI、支持1 x LCD（LVDS）、支持1 x eDP；

4.支持一路千兆以太网，支持4节耳机孔，2 x Mic；

5.板载双PCIe接口，其中一路是PCIe1.0 M.2 Bkey（x4）接口。另外一路是MINI PCIe接口，1 x SIM卡槽，支持3G/4G网络通信；

6.板载双MIPI-CSI接口和双ISP，支持双Camera（CIF/TS）;

7.支持四路高速USB HOST 3.0，支持2*RS232、1*RS485、1*TTL;

8.板载高精度RTC时钟芯片，保证系统时钟同步；板载SDIO 3.0 WIFI/BT；

9.稳定的操作系统Android/Linux的支持；

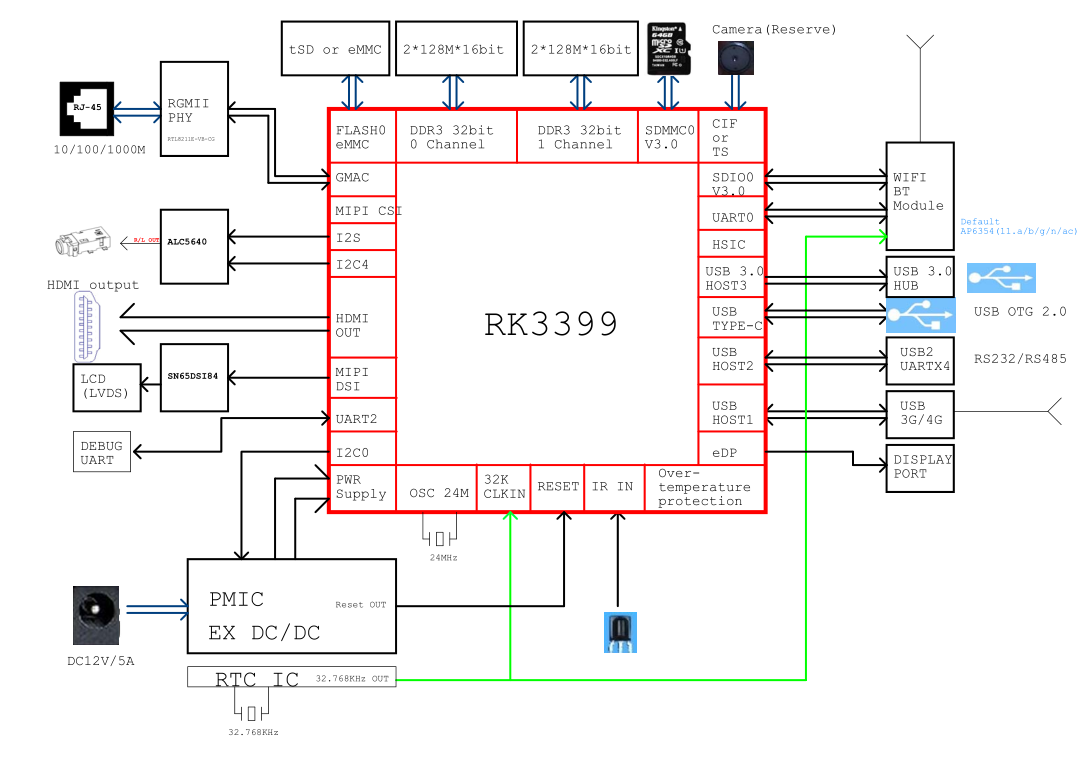

功能框图：

支持软件：

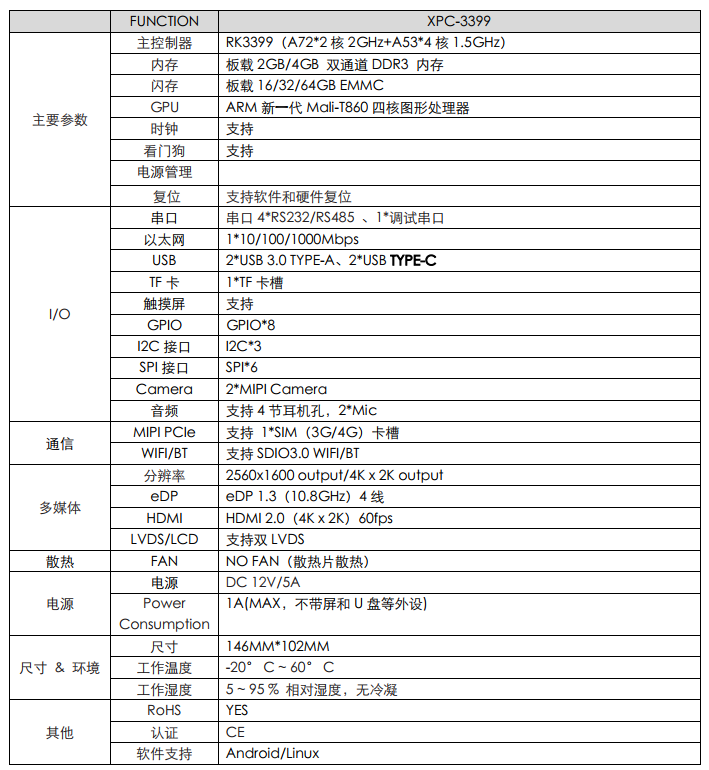

产品参数:

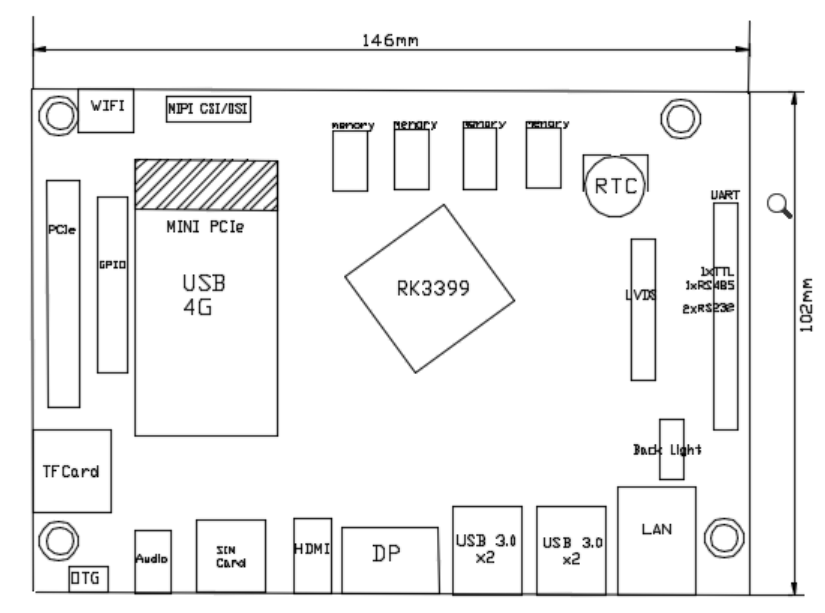

尺寸（146x102（mm））：
