MYD-JA5D4X开发板参数及功能结构图

• ARM Cortex-A5内核处理器ATSAMA5D42/ATSAMA5D44，主频高达600MHz
• 512MB DDR2 SDRAM，32bit数据总线
• 512MB Nand Flash，4MB DataFlash，64KB EEPROM
• 支持USB HOST、USB Device、Ethernet、UART、SPI、I2C、ISI等标准通信接口
• 驱动支持LCD最大分辨率1280 x 720
• 采用200pins金手指接口，非常方便插入用户的产品底板上，快速搭建各种工控产品
• 完美支持Linux3.18操作系统
•

MYD-JA5D4X是MYC-JA5D4X核心板配套的开发板。MYC-JA5D4X基于ATMEL ATSAMA5D4x系列处理器（ATSAMA5D42, ATSAMA5D44）ARM Cortex A5内核，主频600MHz，并集成512MB DDR2 SDRAM，512MB NandFlash，4MB DataFlash,64KB EEPROM。MYD-JA5D4X开发板扩展了核心板的主要功能，实现LCD接口，音频输入输出接口，RTC电池供电，2路串口，2路USB HOST，1路mini USB接口 USB Host/Device，2路百兆网口，1路摄像头接口， 1个TF卡接口， 1路RS485接口，1路HDMI接口等。配套开发板，软件提供对Linux操作系统的驱动支持。随同开发板，提供包括用户手册，PDF原理图，外扩接口驱动，BSP源码包，开发工具等开发资料。这套开发包，为开发者提供了完善的软件开发环境，能够降低产品开发周期，实现产品快速上市。

• MYD-JA5D44开发板（基于ATMEL公司ATSAMA5D44芯片）
• MYD-JA5D42开发板（基于ATMEL公司ATSAMA5D42芯片）

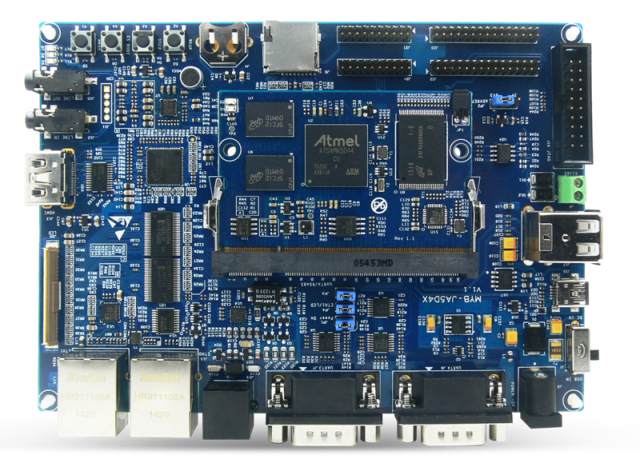

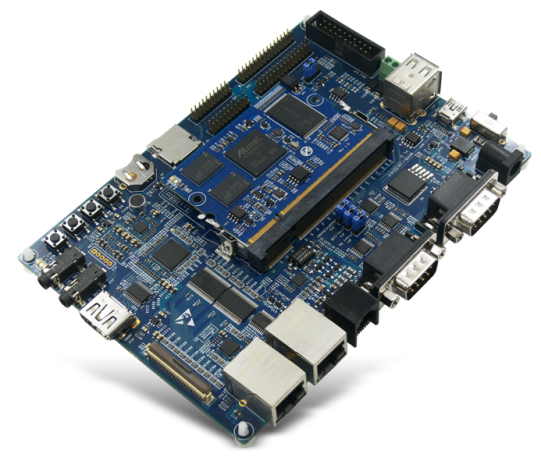

图1 MYD-JA5D4X开发板

 产品功能图

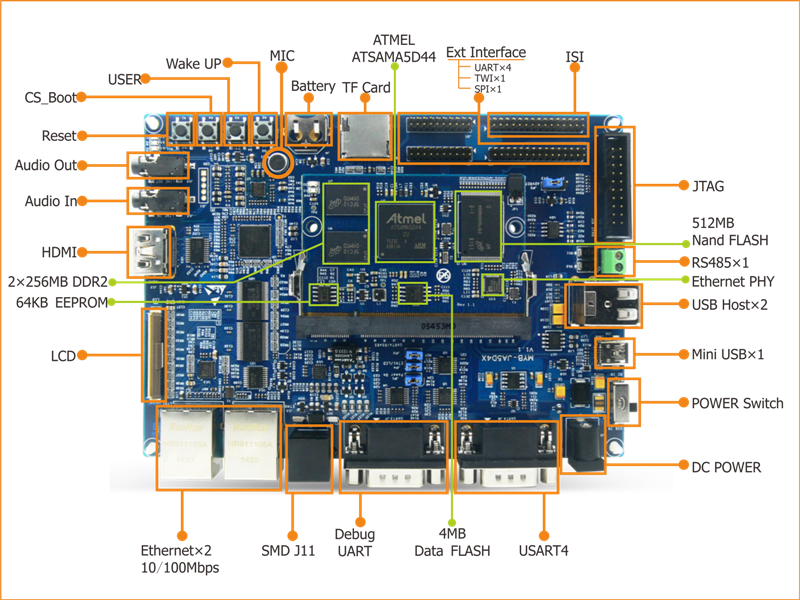

图2 MYD-JA5D4X开发板功能标注图

MYD-JA5D4X开发板是一款功能丰富的开发板，采用核心板加底板的方式，为嵌入式设计人员提供快捷简单的实践方式来评估ATMEL ATSAMA5D4系列处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示：

CPU资源

核心板硬件资源

• • 基于 ARM® Cortex®-A5 的处理器以 600Mhz (945DMIPS) 运行。
  • Neon 用于复杂算法（包括多媒体）的高精度计算和加速。
  • 128KB 的 L2 缓存，用于提高系统性能。
  • 720p 硬件视频解码器，支持 H264/263、VP8、JPEG（仅ATSAMA5D44支持）。
  • 图形 LCD TFT 控制器，具有图像合成叠加
  • ISI 图像传感器接口
  • 三个高速 USB 端（两个HOST模式，一个可配置为Device或HOST）
  • 具有 IEEE1588 支持的双 EMAC 10/100
  • 高级安全功能，用于防止仿冒、保护外部通信安全和验证系统：
    • • 从外部 DDR 进行代码的动态加密/解密。
      • 加密引擎，支持 AES/3DES、RSA、ECC - TRNG、SHA。
      • 篡改检测管
      • 存储器内容保护（安全密钥存储）。

核心板引出接口信号

注：以上资源IO有复用

底板外设资源(功能列表)

电气特性

• 核心板电气参数

• 底板电气参数

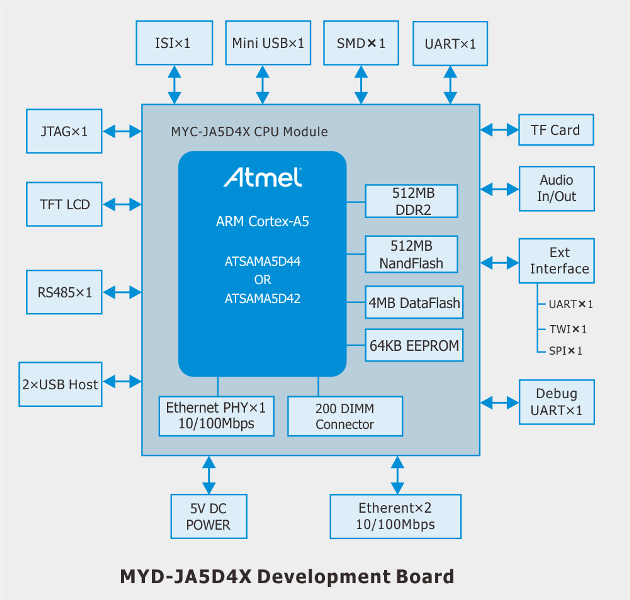

功能结构图

图3 MYD-JA5D4X系列开发功能结构图

机械尺寸图

图4 MYD-JA5D4X系列开发板机械尺寸图

Linux 3.1.18操作系统

用于工业领域的嵌入式应用，包括工厂和建筑自动化、智能电网、医疗和手持式终端以及智能手表、户外GPS、数字增强型无绳通信电话等消费产品应用。
