凌壹科技ITX-H81T-6CD8嵌入式主板介绍

前言：继Ivy Bridge之后，英特尔将Haswell称作是PC行业十年来最伟大的创新，面对未来人们渴望唤醒速度更快、性能更强以及设备更加易用的发展趋势，Haswell加速进化；核显性能得到稳步提升，“锐炬”一鸣惊人；与Ivy Bridge对比性能技高一筹；核芯显卡性能方面Haswell完胜Ivy Bridge；整体性能良好。基于以上特性，Intel Haswell 成为众多厂家的首选。

产品应用

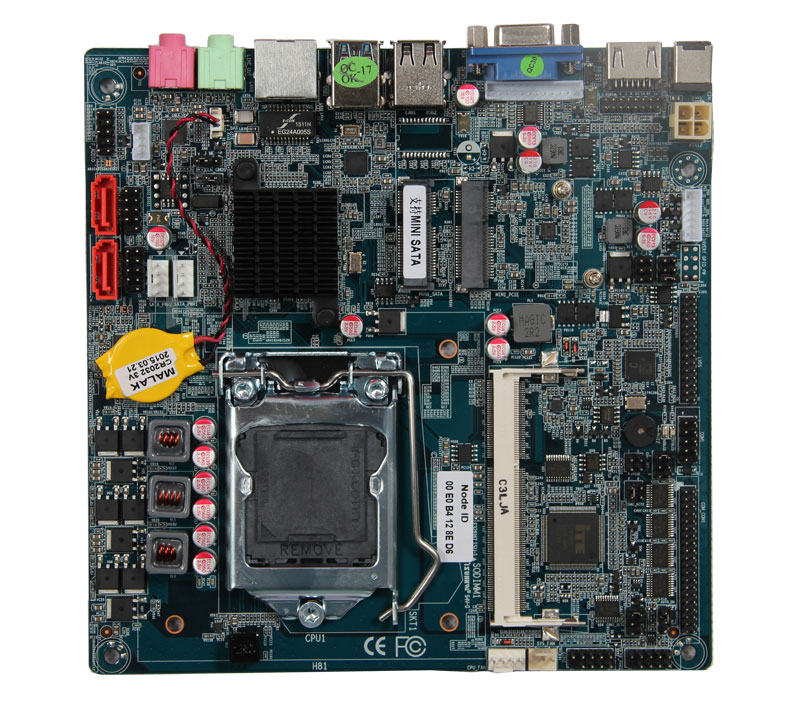

ITX-H81T-6CD8是凌壹科技针对数字标牌行业客户的需求,基于第四代智能英特尔酷睿处理器H81芯片组设计的数字标牌专用主板。该主板采用标准Mini-ITX（170mmX170mm）构架，具有强劲的CPU运算能力，稳定的供电系统，丰富的扩展接口，良好的兼容性，适用于广告机、电视电脑一体机、数字娱乐、通信等专业领域。

1.新一代平台架构

芯片组采用Intel Haswell Bridge平台，处理器采用第四代智能英特尔酷睿处理器（i3/i5/i7客户可根据需求自行选配），充分满足数字标牌对硬件平台的要求。

2.完美的显示输出

CPU集成显卡HD Graphics，板载Realtek ALC269 HD Audio 高清声卡，支持VGA/HDMI/LVDS显示输出，具备强大的4K高清播放能力，支持任意两路异步双显，满足多种方案的显示需求。VGA/LVDS最大支持分辨率：1920x1200；HDMI最大支持分辨率：4096x2160

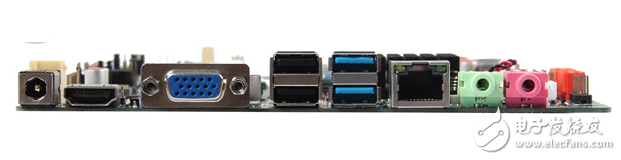

3.丰富的IO接口

单通道SO-DIMM DDR3内存插槽，最大容量8GB；1个半长Mini-PCIe插槽，支持安装WiFi、蓝牙、3G模块；1个SIM卡插槽，安装内置3G网卡设备。板载2个标准SATA3.0和1个全长Mini-PCIe插槽，可拓展HDD和SSD。主板配有8个USB接口，其中2个USB3.0接口，6个USB2.0接口，可向下兼容USB1.1；6个COM口插针，其中5个RS-232，1个RS-232/485可选，方便外接各种设备。

4.千兆的网络传输

板载Realtek RT8111F 千兆网卡，支持1个RJ-45千兆网络接口，支持无盘启动、网络唤醒功能。

5.超群的智慧功能

ITX-H81T-6CD8主板除了可以提供类似的远程连接管理外，还可以实现远程无人值守的自动开关机功能。通过内嵌模块，可以实现系统实时运行信息的管理、记录、发送功能。在遇到死机等异常情况，可以实现看门狗自动重新启动、防浪涌冲击等功能，在-10度~60度之间稳定的工作，保证系统的正常，高可靠性，全力的保证系统在恶劣环境的高稳定性的要求。
