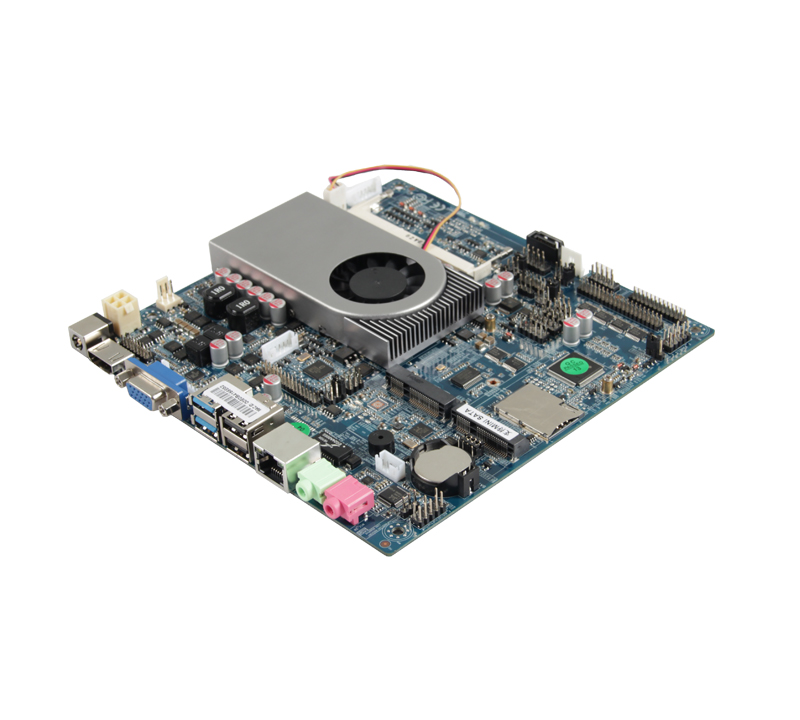

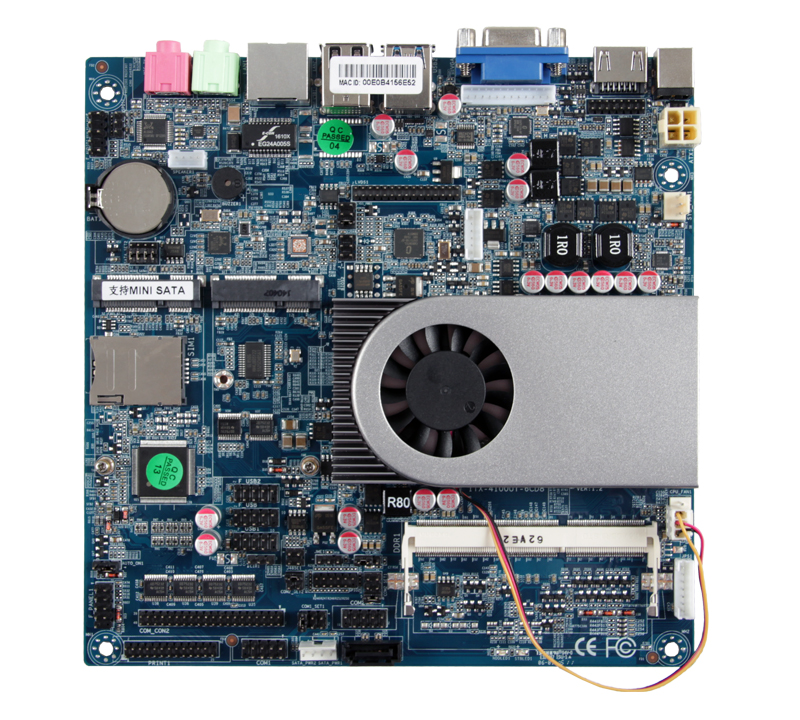

凌壹科技ITX-Haswell-U系列嵌入式主板介绍

处理器

集成Intel Haswell-U CORE I3/I5/I7处理器

芯片组

SOC

显示芯片

集成Intel HD Graphics核心显卡

显示输出

VGA、内置VGA插针、HDMI、内置HDMI插针、LVDS插针

内存

1*SODIMM DDR3L 1333/1600 MHz SODIMM插槽，最大容量支持8GB

音效

板载Realtek ALC662HD音频解码控制器

网卡

板载Realtek 8111E千兆网卡

存储

1*SATAⅢ

扩展插槽

1*MINI-PCIE(for WIFI) 1*MINI-SATA 1*SIM

USB

2*USB3.0 8*USB2.0（需扩展）

COM

6*COM（需扩展）

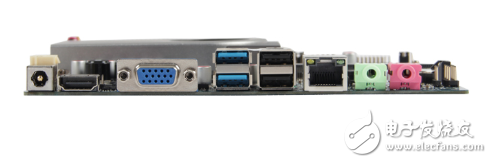

后置I/O接口

2*USB3.0端口

2*USB2.0端口

1*LAN端口

1*VGA端口
1*HDMI端口
1*MIC-IN端口

1*LINE-OUT端口

1*DC端口

内部I/O接口

3*F-USB2.0插针（可扩展6*USB2.0端口）

1*F-AUDIO插针

2*COM-SET

6*COM插针

1*VGA插针

1*HDMI插针

1*JPS1插针

1*F_PANEL插针

1*GPIO插针

1*PRINT插针

1*INVERT插针

1*LVDS插针

1*LDVS-PWR

1*ATX插针

1*J-1背光控制插针

1*AUTO-ON上电自动开机跳冒

1*CLR-CMOS跳帽

1*SYS-FAN系统风扇

1*CPU-FAN风扇

1*SATA-SET

1*SATA-PWR

1*SPDFI插针

1*SPEAKER插针

1*J485

1*CIR

1*JME

BIOS

AMIBIOS

供电

DC和4PIN ATX供电

散热系统

主板自带CPU散热器和风扇

工作环境

-15~60；0% ~ 95%相对湿度,无冷凝

板型

170X170MM
