TPYBoard接收金属接近开关的输出信号来DIY金属检测

1.实验目的

1.学习在PC机系统中扩展简单I/O接口的方法。

2.进一步学习编制数据输入输出程序的设计方法。

3.学习LJ12A3-4-Z/BX金属接近开关的工作原理。

4.硬件接线方法。

5.学会用TPYBoard接收金属接近开关的输出信号，并对信号进行判断处理，点亮LED发光二极管。

2.所需元器件

TPYBoardv102开发板一块（能跑MicroPython的stm32开发板）

LJ12A3-4-Z/BX金属接近开关一个

面包板一块

发光二极管一个

数据线一条

杜邦线若干

3.LJ12A3-4-Z/BX接近开关工作原理

接近开关既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等，并且有防水防震，耐腐蚀等特点。

接近开关的输出信号是输出数字信号，即当没有金属靠近时，输出1，当有金属时，输出0，通过前面的探头检测是否有金属，然后将检测的数字传递到

TPYBoard，然后TPYBoard作出相应的判断，广泛应用于机床、冶金、化工、航天航空 、轻纺与印刷等行业；在日常生活中，可用于宾馆、饭店、车库的自动门，自动热风机上都有应用；在安全防盗方面，如资料档案、财会、金融、博物馆、金库等重地，通常都装有各种接近开关组成的防盗装置。

我们只需要正极（灰线）连接TPYBoard的VIN引脚，负极（蓝线）接TPYBoard的GND引脚，黑线（输出信号）连接TPYBoard的IO针脚，在这用到的Y1针脚，连接完毕后，当有金属靠近时，接近开关本身自带的红色灯就会亮起来，当远离金属时候，灯熄灭。

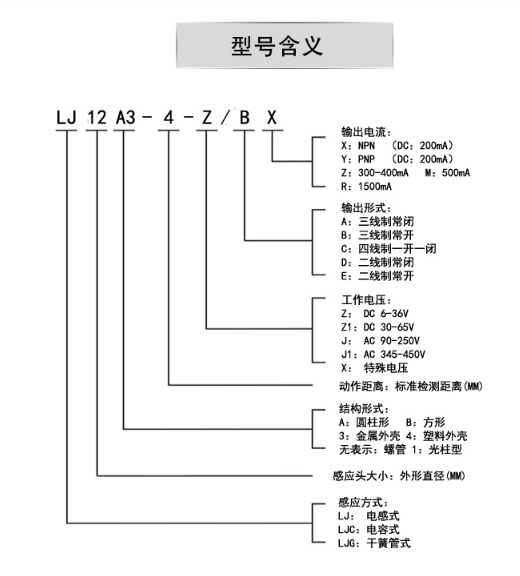

LJ12A3-4-Z/BX接近开关

4.硬件接线方法

上面我们将接近开关线接好后，TPYboard开发板即可通过Y1针脚收集金属开关传递过来的数字信号，我们即可通过这个信号，来让开发板控制自动门开，报警等，在这只是做了一个简单易懂的应用，点亮我们的红色LED发光二极管。

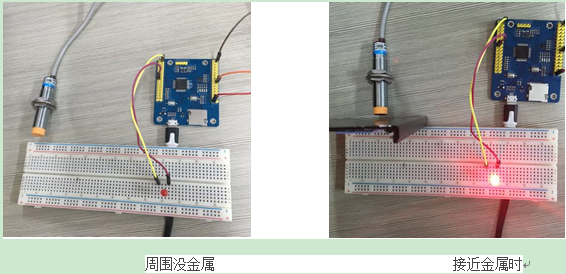

周围没金属接近金属时

5.源代码

# main.py -- put your code here! import pyb from machine import Pin y1 = Pin(''Y1'', Pin.IN) x1 = Pin(''X1'', Pin.OUT_PP) while 1: #无金属时 if y1.value() == 1 : print(y1.value()) x1.value(0) #有金属时 else: print(y1.value()) x1.value(1)
