高性能双CPU以太网通信板硬件框图解析

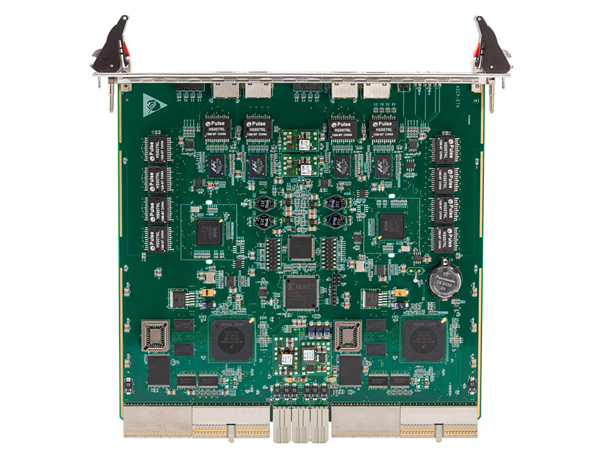

产品描述

该板具有很强的网络通信能力，能够满足大负荷的网络通信任务的要求。

以太网通信板的硬件框图如下所示：

硬件规格：

(1)在6U单板上集成2颗Freescale公司的MPC8315E高性能处理器;

(2)2颗处理器之间通过点对点的千兆以太网进行通信;

(3)每颗处理器有1条PCI总线(32位，33MHz)，通过CPCI连接器接到专用背板上，实现双通道CPCI总线架构;

(4)处理器主频为400MHz，支持DDR2内存，容量为256MB;

(5)每颗处理器带有NOR FLASH存储器，最高支持32MB;

(6)每颗处理器有2个自带的千兆以太网口，其中一个用于与另一颗处理器在板上进行点对点的以太网通信，另一个接到前面板上，用于下装程序和调试;

(7)每颗处理器通过PCIE总线外扩4路千兆以太网口，全部为后出线;

(8)每颗处理器有1个自带的RS232串口，前出线，用于调试;

(9)该板有硬件看门狗电路，当任意一颗处理器或外设发生故障时均可自动复位，保证了系统的安全性;

(10)该板带有实时时钟RTC;

(11)该板为前/后插卡结构，主要通信接口均为后出线;

(12)板载电源模块均具有过压、过流和温度保护功能，保证了系统的安全性;

(13)板上运行Vxworks6.9操作系统;

(14)前面板设置的指示灯包括：

①1个电源指示灯;

②1个运行指示灯，由用户软件控制;

③1个错误指示灯，由用户软件控制;

④8路后出线千兆以太网的LNK、ACT指示灯;

(15)前面板设置1个复位按键。

机械外形尺寸：

(1)主卡为标准6U欧式插卡：长220mm，高233.35mm;

(2)后插卡：长79mm，高233.35mm;

使用环境：

该板采用工业级芯片及工艺设计，适应各种复杂的工业环境。可以满足EMC、抗振动和冲击、高温湿热和低温环境等相关标准中的要求。

(1)电源：+5V±10%

(2)使用温度：0～60℃

(3)储存温度：-20℃～+80℃

(4)使用湿度：0%～90%

产品规格

名称	特性
机械外形	6U双CPCI总线欧式插卡
处理器	2个MPC8315E，最高频率400MHz, 32KB L2 Cache。
内 存	每颗处理器：DDR2/266MHz，最大支持256MB。
串 口	每颗处理器：1个RS-232串口，采用RJ-45。
BootROM	每颗处理器：512KB。
FLASH	每颗处理器：16MB，最高支持32MB。
I/O总线	每颗处理器：32位，33MHz，PCI-AGENT。
网络接口	每颗处理器：自带2个10/100/1000Mbps全双工自适应以太网电口。对外引出1个（RJ45），前出线；另1个用于在板内与另一颗处理器通信。通过PCIE总线扩展4个10/100/1000Mbps全双工自适应以太网电口，后出线。
硬件加速	1.Security Engine，安全加速引擎, 支持大量的算法模式，包括： DES/3DES、AES、ARC-4、Kasumi、MD5、SHA1 2、RSA和Elliptic Curve(椭圆曲线)，并具有硬件的随机数产生器。可满足广泛使用的商用安全协议，如IPSec、SSL/TLS和3GPP。
Watchdog	独有的硬件（CPLD）逻辑 + 软件编程控制，确保系统具备灾难恢复能力
实时时钟	提供实时时钟，锂电供电
LED 灯	电源，系统运行，状态，网口
工作温度	-20℃-60℃
存储温度	-40℃～70℃
操作系统	VxWorks
应用场所	应用于2乘2取2安全计算机平台。
