英创工控主板USB设备口设置虚拟串口的方法介绍

英创公司之前推出过工控主板与PC间的USB通信方案，参考文章：英创工控主板与PC的USB通信方案概述，该方案需要特定的USB驱动支持。

为了进一步改进客户应用程序的通用性，英创公司新近新的USB连接方案，即将主板的USB设备口（也就是USB OTG口）设置为虚拟串口，使用标准的USB虚拟串口驱动，使PC端可以以标准串口的操作方式与板子进行USB通信，更加简单方便。

在缺省模式下，英创工控主板的USB设备口是用作ActiveSync的连接的。为客户方便使用USB虚拟串口功能，英创公司提供工具程序EmUSBSet.exe，可以将板卡USB设备口设置为虚拟串口模式，或还原为原先默认的ActiveSync模式。本文将详细介绍USB虚拟串口设置方法。

设置工控主板

在板子上双击运行EmUSBSet.exe程序。

选择“虚拟串口”点击“OK”就可以将板子USB设置为虚拟串口模式。

选择“ActiveSync”点击“OK”就可以将板子USB还原为ActiveSync模式。

设置完重启后生效。

虚拟串口驱动

对于未安装过虚拟串口的PC机，任然需要安装驱动才能识别。安装方法如下。

方法1，快速安装

打开英创公司提供的安装包，XP下可以直接双击install.bat安装。

因为WIN7关闭了默认的inf安装方式，可以将em_serial.inf放入c:\windows\inf，将usbser.sys放入c:\windows\system32\drivers（注意：若原目录已有usbser.sys，可以不替换）。

当板子连接后，操作系统提示找到USB硬件，选择默认项“自动安装软件”，点击下一步即可完成安装（如果提示签名请忽略）。

方法2，常规inf安装方法

打开设备管理器，找到设备USB Device Virtual COM Port，选择更新驱动。选择自定义安装并浏览到em_serial.inf目录进行安装。

虚拟串口的应用

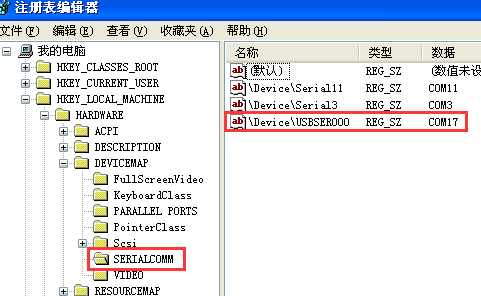

虚拟串口的应用，要求在USB设备端应首先打开串口，才能保证正常使用。因此英创主板上的客户嵌入式应用程序，应在程序启动后无条件打开”COM1:”口（COM1串口即为系统映射USB设备口的虚拟串口）。在PC主控端，应用程序可查询注册表[HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\SERIALCOMM]中带'USBSER'的项，获得对应的串口号“COMx” （如下图为COM17），打开该串口后就可与英创的工控主板进行通讯了。注意虚拟串口的波特率等串口参数并不影响实际的数据通讯，实际的数据通讯速率是USB的数据通讯速度，对USB2.0，最高可达到50MBps的数据率（单向）。

EmUSBSet.exe，驱动安装包，PC端及板卡端测试例程将包含在升级后的新内核中及开发光盘中，客户也可以联系英创工程师获得。

Linux版的工控主板管理虚拟串口方法如下：EM9460 USB虚拟串口应用简介
