基于ARM9工控主板EM9161的GPRS彩色显示终端方案

英创公司推出的ARM9工控主板EM9161，以其极高的性价比，丰富的接口资源，强大的应用开发工具，紧凑的外形尺寸，使得一经推出就受到市场的欢迎和认可。本文介绍一个以EM9161为核心构成的低成本GPRS彩色显示终端方案。

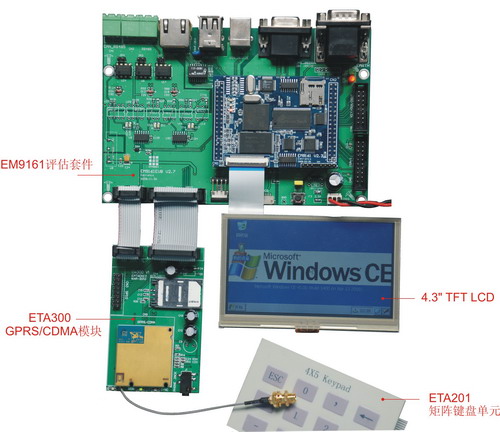

如图1所示，整个系统由EM9161评估套件，外挂式GPRS/CDMA模块，矩阵键盘和一片4.3”屏组成，下面分别进行介绍：
1、EM9161工控主板

EM9161是一款面向工业自动化以及智能终端领域的WinCE嵌入式主板， 其内核为Atmel ARM9系列32位CPU AT91SAM9261，模块预装正版Window CE5.0实时多任务操作系统，EM9161带有彩色TFT LCD接口，USB，串口，CAN等多种标准接口，并且其外型尺寸，管脚定义与英创X86主流产品ETR232i高度兼容，方便ETR232i的用户对产品更新升级。EM9161的评估底板可作为客户开发自己的应用底板的主要参考之一。评估底板上包括支持光电隔离的RS485、CAN的驱动电路等常用接口驱动，通过评估底板的原理图和PCB图资料，能帮助客户快速完成相关电路的设计。
2、ETA300 GPRS/CDMA扩展模块

ETA300是包括MC37i/EM200的外挂式GPRS/CDMA扩展单元，直接通过带线与英创评估底板相连。模块主要实现对MC37i/EM200的电源管理、GPRS/CDMA数据通讯、短信、语音通话等功能。用户程序中直接调用RasDial()函数拨号上网，同时我们提供了GPRS/CDMA数据通信、短信、语音通话等DEMO程序，并提供ETA300原理图和PCB板图，以帮助客户快速将GPRS/CDMA模块设计到自己的应用底板中。
3、4.3”低成本TFT LCD

显示部份采用CHI HSIN（奇信电子）4.3” TFT LCD 模块LR430LC9001，支持触摸功能。针对该屏的技术特点，我们设计了超薄的微型转接模块，不仅解决了对LCD的单+5V供电，同时实现了直接与EM9161相连。4.3”的尺寸和 480×272的显示分辨率，特别适合作为中低端工业智能设备的显示。当然对需要更大显示区域的应用，也可选7.0”(800×480)的显示屏，同样可以能达到控制整机成本的目的。
4、ETA201 矩阵键盘

输入设备既可以选用标准的USB键盘，对按键要求不多的用户，也可以选用矩阵键盘。本方案中采用ETA201 4×5矩阵键盘扩展模块，ETA201直接插在EM9161评估底板的DIN /DOUT插座上，DIN/DOUT插座最大可支持8×8矩阵键盘，按键操作产生标准的Windows消息，英创公司可提供包括源代码的键盘驱动程序。
5、成本分析

成本永远是客户关心的主题之一，本方案中，EM9161百片批量的价格为￥480/片，两个主要配套模块ETA300和4.3”彩屏的零售价格分别为￥280/片和￥190/片，批量价格或客户自行生产，其价格都会更加便宜。加上客户的应用底板和电源，整机总成本完全可控制在千元之内，可满足大多数中低端工业智能设备对于成本控制的要求。
