基于arm cortex m0的MM32SPIN05TW之无传感方波驱动水泵

1.简介：本文简单介绍基于MM32SPIN05TW之无传感方波驱动于"小型水泵"的应用实例。

方案特色:

ARM Cortex-M0高性能电机驱动专用芯片

32K字节闪存、4K字节存储器、72MHz高速运行,并自带除法器、ADC、比较器…等

120/150度无传感方波驱动

电机转速可达100,000rpm (2极电机)

速度命令输入可为模拟电压或PWM信号

FG输出

定转速或恒功率运转

完整的保护机制:过流保护、堵转保护、过压/欠压保护

水泵专属特点:

空载时，以高转速产生大吸力将水提上来

带载时，以高扭矩满足量程的要求

图1.左图：常见的24V/13W小型水泵；

右图：采用MM32SPIN05TW的驱动板

2.无传感方波驱动技术原理

在此介绍无传感方波驱动的技术原理与实现方法。

相电压与霍尔信号的对应关系

带传感器(霍尔组件)的方波驱动，MCU可藉由霍尔信号的变化取得转子的位置以正确换相。当无霍尔组件时,该如何取得转子的位置呢？观察下图之带霍尔组件的方波驱动波形，换相点皆位于霍尔状态改变之际,如蓝色虚线所示.同时亦可发现,在霍尔状态维持不变的期间，必有一相"未被驱动"而惯性地转动并呈现发电机状态,如红色指标所示。这段"未被驱动"的期间极为有用,我们将利用它的电压变化来取代霍尔组件的功能。

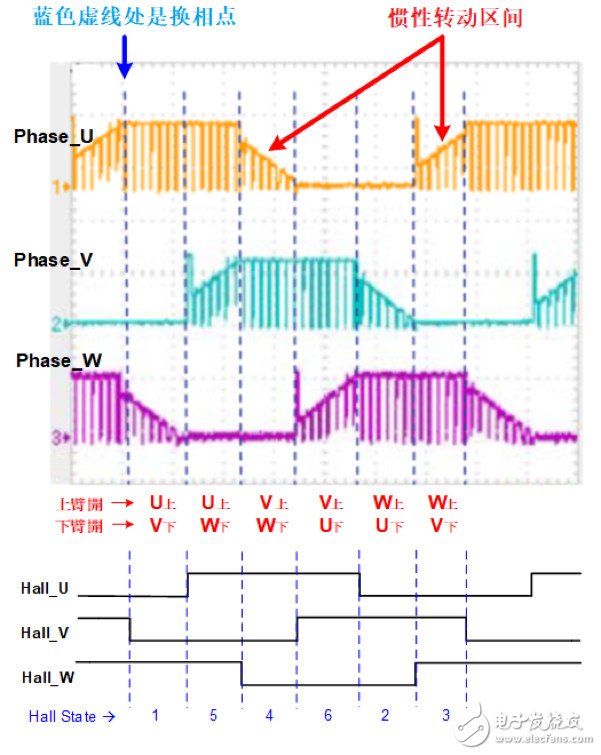

图2.相电压与霍尔信号的对应关系

过零点侦测取代霍尔信号

本节要教大家如何利用这段"未被驱动"的惯性转动区的电压变化来取代霍尔组件的功能.请参考下图,首先我们定义"Zero-crossing Point(过零点)"，如红点所示."过零点"这个名称的由来是：该点位于某相"未被驱动"期间的正中央,相电流在它之前30度(换相前)与它之后30度(换相后)的流向是相反的。因此,若能侦测到该点的位置,则再延迟30度便是下一个换相点,这样就可以取代了霍尔组件的功能了！

再观察下图，过零点所在位置的相电压(PWM信号为High时)，约略是DC_bus的1/2,我们可以使用MCU的ADC采样功能来执行这项侦测工作，下一节将说明具体的实现方法.注意：下图ㄇ字型黑框的凹陷或凸起的相电压变化，是因为换相瞬间的电流变化作用于电机的绕组所造成的(V=L*di/dt),必须避开后才可进行过零点侦测。

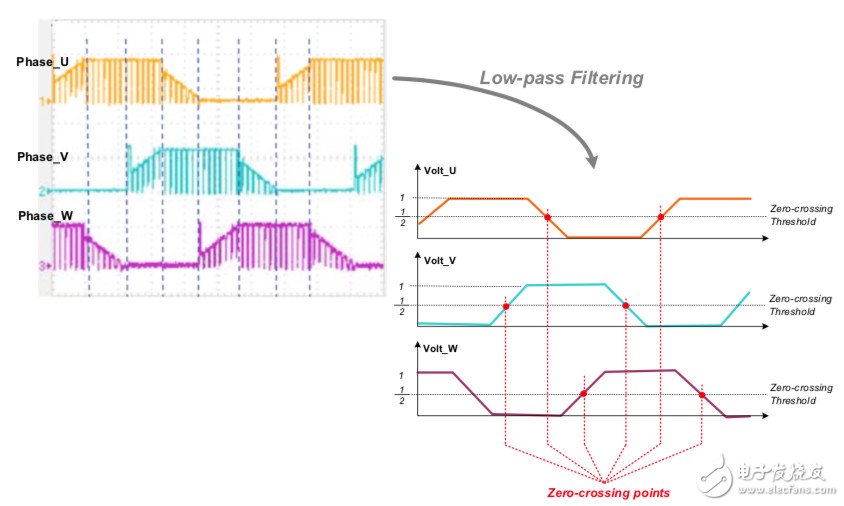

图3.过零点侦测取代霍尔信号

过零点侦测之实现方式

使用MCU的ADC来侦测过零点之前,必须先对相电压做分压,再经过低通滤波以获得位准低于5V的直流电压.而判断过零点的阈值，则设置为该直流电压幅值的1/2. 随着电机转速与负载的不同,该直流电压的幅值是会改变的.因此,过零点的阈值也随之在调整，这可由MCU实时采样并计算而得.示意图如下：

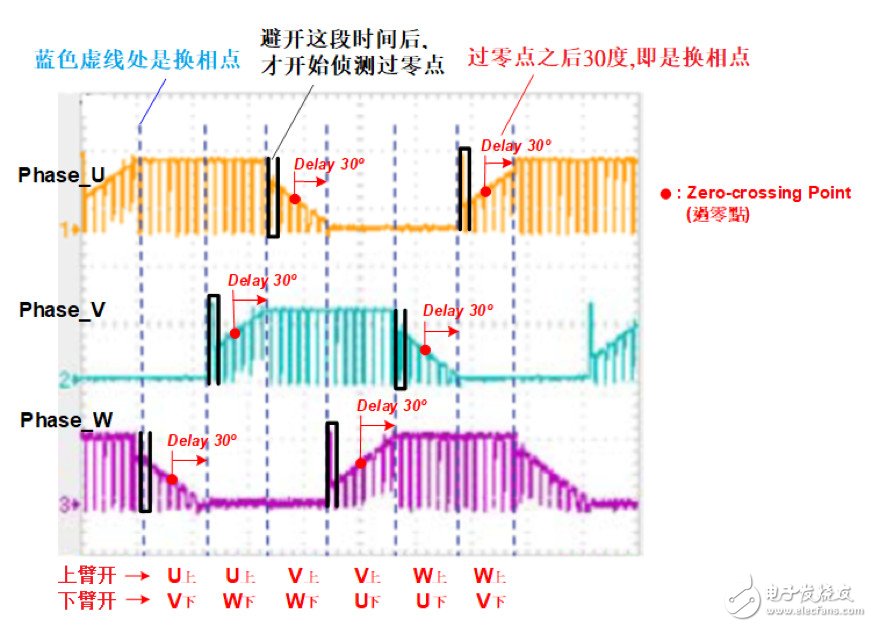

图4.过零点侦测之实现方式

3.硬件设计

基于MM32SPIN05TW之无传感方波驱动于"小型水泵"的电机驱动板参考原理图如下：

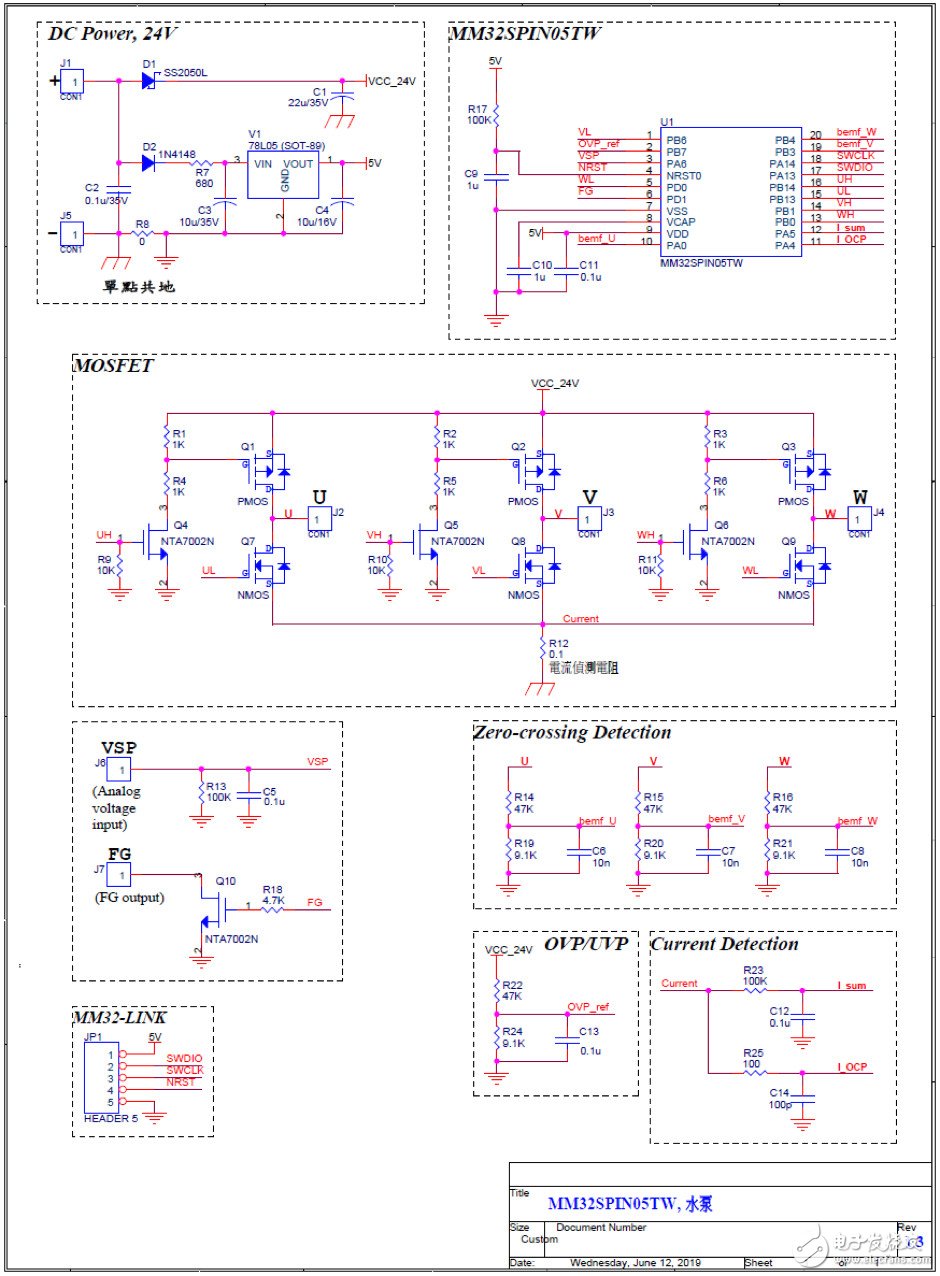

图5.基于MM32SPIN05的中小功率水泵

电机驱动板原理图

4.电压波形

本应用案例采用120度方波驱动,在空载和带载时的相电压波形如下: (转速分别是12000rpm和5500rpm)

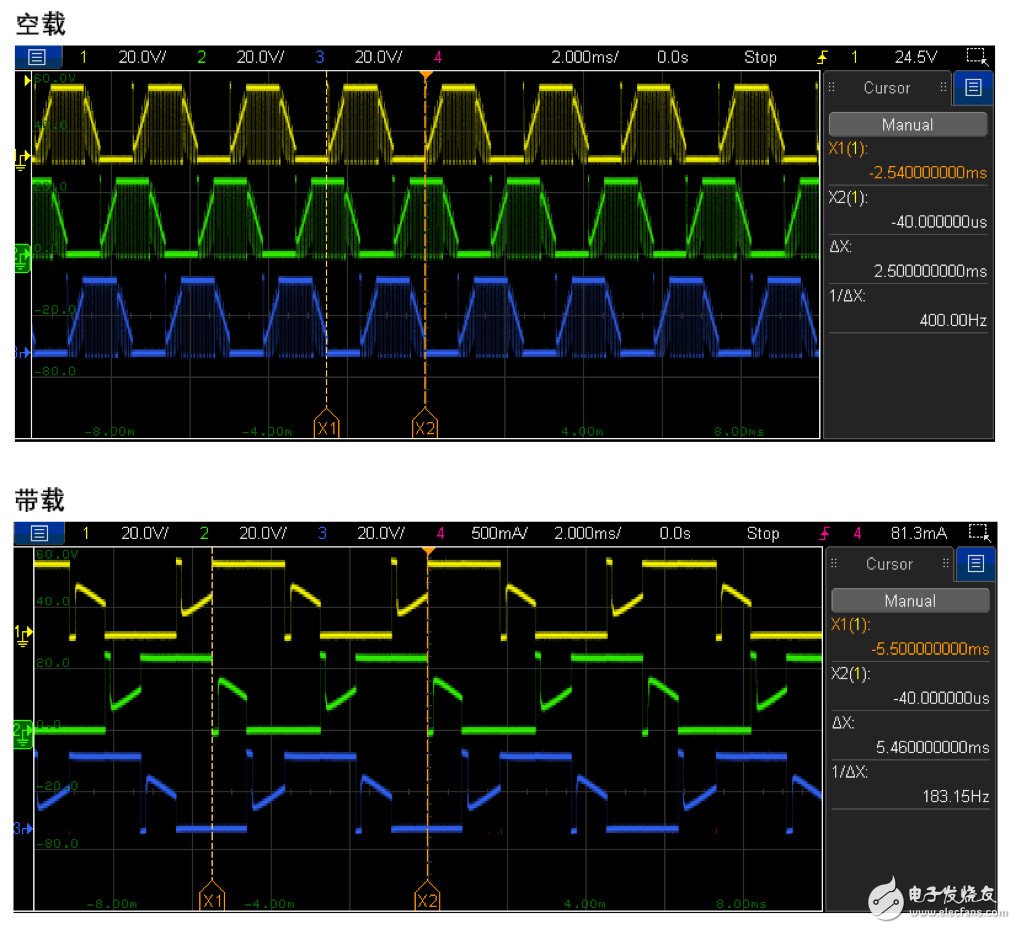

图6.空载和带载时的相电压波形

5.结论

MM32SPIN05系列是灵动微电子推出的基本型高性能电机驱动专用芯片，能满足大多数方波/弦波算法的需求.基于MM32SPIN05的各种电机驱动参考方案,请洽灵动微电子销售人员。
