高清视频和数据综合采集设备开发主板
一、特性
●基于Freescale ARM Cortex™-A9 i.MX6双核/四核1G高性能处理器
●支持OpenGL ES 2.0和OpenVG™1.1硬件加速
●按照工业级要求设计
●可用于军品级产品，宽温度范围，高可靠性
●支持两路全高清1080P视频硬解码和1080P硬编码
●多启动方式，支持emmc NAND FLASH、NAND FLASH、SPI NOR FLASH、SATA、TF卡等
●超紧凑型尺寸、超低功耗和无散热片设计
●支持两路SDI接口输入，布线更方便
二、技术参数
|
处理器 |
CPU |
Freescale’s i.MX6 Quad/Dual CPUs: ARM Cortex A9, each @ 1GHz |
|
内存 |
DDR3 |
1GB DDR3 |
|
存储器 |
Emmc FLASH |
4GB eMMC Flash |
|
硬盘 |
支持 SATA II 接口2.5寸硬盘 |
|
|
TF卡 |
一个TF卡 |
|
|
通讯接口 |
以太网 |
10/100/1000M自适应以太网 |
|
RS485 |
一个RS485，带静电、雷击保护 |
|
|
RS232 |
一个RS232，用于调试功能 |
|
|
CAN |
一个CAN2.0B，可连接外部数据采集设备 |
|
|
USB |
USB HOST |
四个USB HOST 2.0 USB-A连接器 ，可连接U盘，键盘、鼠标等 |
|
视频输入 |
SDI视频 |
两个1080P高清视频输入 SDI接口，支持H.264、MPEG-4等多种编码 |
|
视频编码 |
支持H.264、MPEG-4等多种编码 |
|
|
显示输出 |
HDMI输出 |
HDMI1.4，最高支持1920x1080分辨率，60帧 |
|
LVDS |
一个LVDS输出，支持多种分辨率TFT-LCD |
|
|
音频 |
音频 |
一个双声道音频输入 |
|
音频编码 |
支持AAC、MP3等多种语音编码 |
|
|
实时时钟 |
实时时钟 |
支持RTC实时时钟，2032纽扣电池 |
|
结构 |
结构尺寸 |
长x宽：240mm x 160mm |
|
环境 |
工作温度 |
-40℃-85℃（0℃-70℃可选） |
|
操作系统 |
操作系统 |
支持linux3.0.35 QT图形界面 |

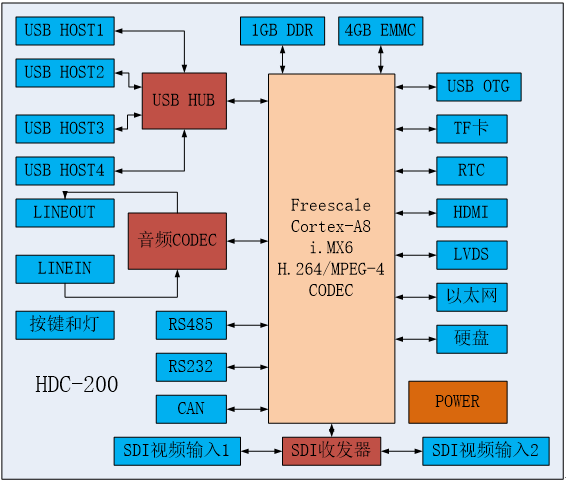

三、框图
四、应用领域
特殊车辆视频数据记录仪：叉车、工程车辆、装甲车的视频和行车数据采集。
环境污染视频数据监控系统：环保、排污视频和污染采集数据监测。
消防环境视频数据监控系统：消防视频和环境传感器监测。
景点环境视频数据采集系统：旅游景点环境视频和空气质量采集。
