● 与CM-IMX28核心板配套底板
● 双路以太网通讯
● 按照工业级要求设计， 同时，为降低成本也支持商业级
● 功能接口丰富：UART,I2C,SPI,CAN,音频,USB以及ADC等
● 多启动方式，支持emmc NAND FLASH、NAND FLASH、SATA、TF卡等
● 超紧凑小型尺寸、超低功耗和无散热片设计
● 支持Linux 2.6.35，Wince6.0
i.MX28应用处理器：集成电源管理单元(PMU)，Arm9™内核
i.MX28系列在基于Arm9™的器件中集成了无与伦比的显示、电源管理和连接特性，降低了成本敏感型应用的系统成本和复杂性。
面向工业控制和消费电子应用的i.MX28
i.MX28系列多媒体应用处理器是我们Arm9产品组合的新成员。i.MX28系列在基于Arm9的器件中集成了无与伦比的显示、电源管理和连接特性，降低了成本敏感型应用的系统成本和复杂性。
面向汽车应用的i.MX28
i.MX28系列多媒体应用处理器集成了显示功能、电源管理、CAN、USB和以太网连接功能，完全符合AECQ100汽车行业要求。

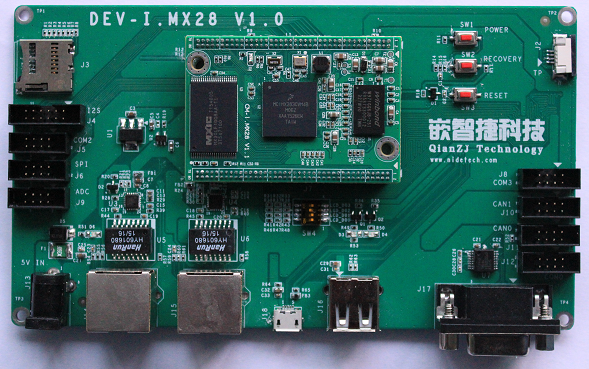

DEV-I.MX28
一、特性
● 与CM-IMX28核心板配套底板
● 双路以太网通讯
● 按照工业级要求设计， 同时，为降低成本也支持商业级
● 功能接口丰富：UART,I2C,SPI,CAN,音频,USB以及ADC等
● 多启动方式，支持emmc NAND FLASH、NAND FLASH、SATA、TF卡等
● 超紧凑小型尺寸、超低功耗和无散热片设计
● 支持Linux 2.6.35，Wince6.0
二、技术参数
|
核心板 |
CM-i.MX28核心板 |
CM-i.MX28核心板 |
|
连接器 |
排针 |
双排2*40，1.27mm间距的排针连接器 |
|
以太网 |
以太网 |
百兆以太网MAC，I.MX287支持两路以太网，I.MX283支持一路以太网 |
|
存储 |
TF卡 |
1个TF卡槽 |
|
串口 |
应用串口 |
4个UART串口 |
|
调试串口 |
一个调试串口 |
|
|
其他功能 |
CAN |
两个CAN总线 |
|
Audio |
1个I2S信号连接器，用于接音频codec芯片 |
|
|
SPI |
1个SPI信号连接器 |
|
|
ADC |
1个高速ADC，3个低速ADC信号 |
|
|
显示 |
TFT-LCD |
一个 RGB TTL TFT-LCD接口，18/24bit |
|
按键 |
按键 |
复位，电源和恢复按键 |
|
触摸屏 |
触摸屏 |
一个由四路ADC组成的电阻触摸屏信号 |
|
USB |
USB HOST |
一个USB HOST2.0 |
|
USB OTG |
一个USB OTG |
|
|
电源输入 |
电源输入 |
DC 5V/2A |
|
结构 |
结构尺寸 |
长x宽：15.1cm x 8.7cm |
|
操作系统 |
操作系统 |
支持 Linux 2.6.35和 Wince6.0 |
|
备注：以上信号有部分复用，不能同时支持所有的信号接口。请联系本公司方案设计人员确认，也可以由我公司提供参考设计。 |
||
三、应用领域
工业控制、医疗器械、仪器仪表、HMI
